Hệ thống kệ mô-đun thông minh (Modular Shelf System)

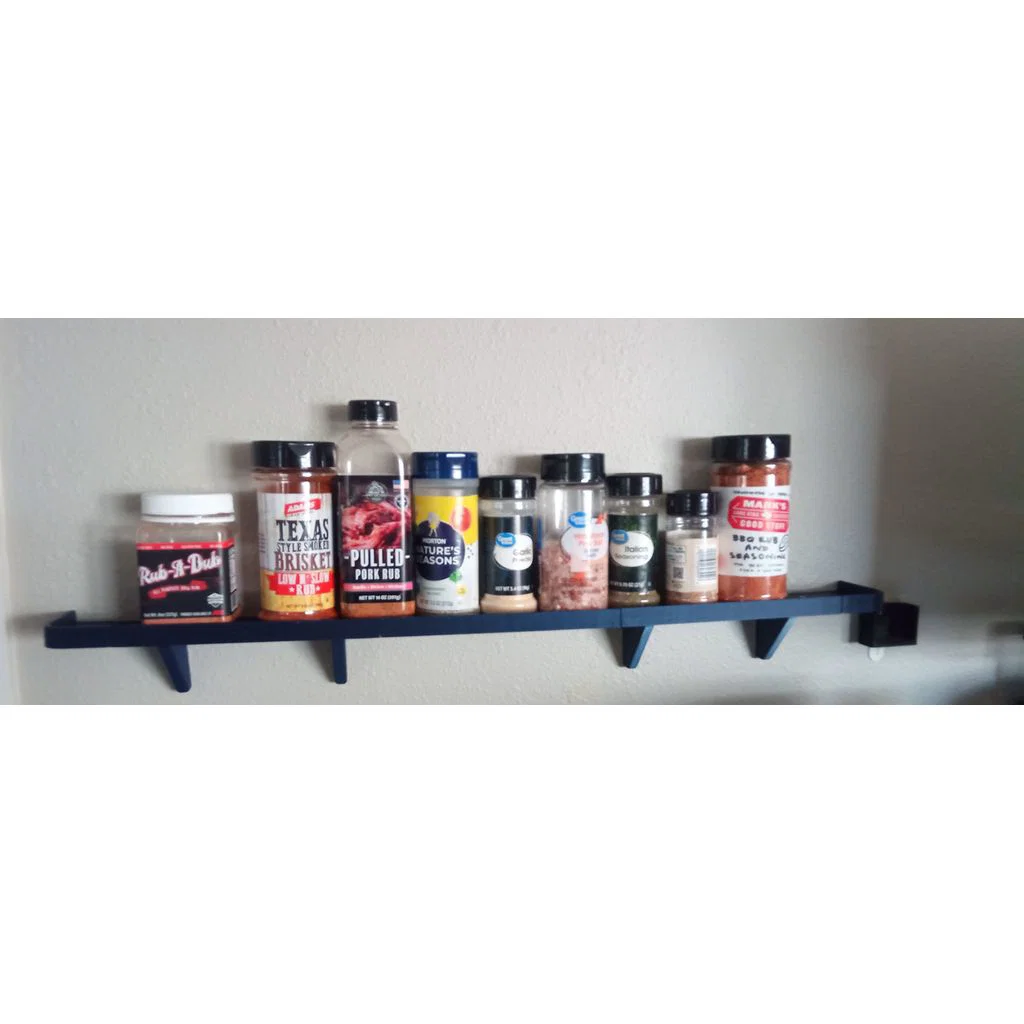

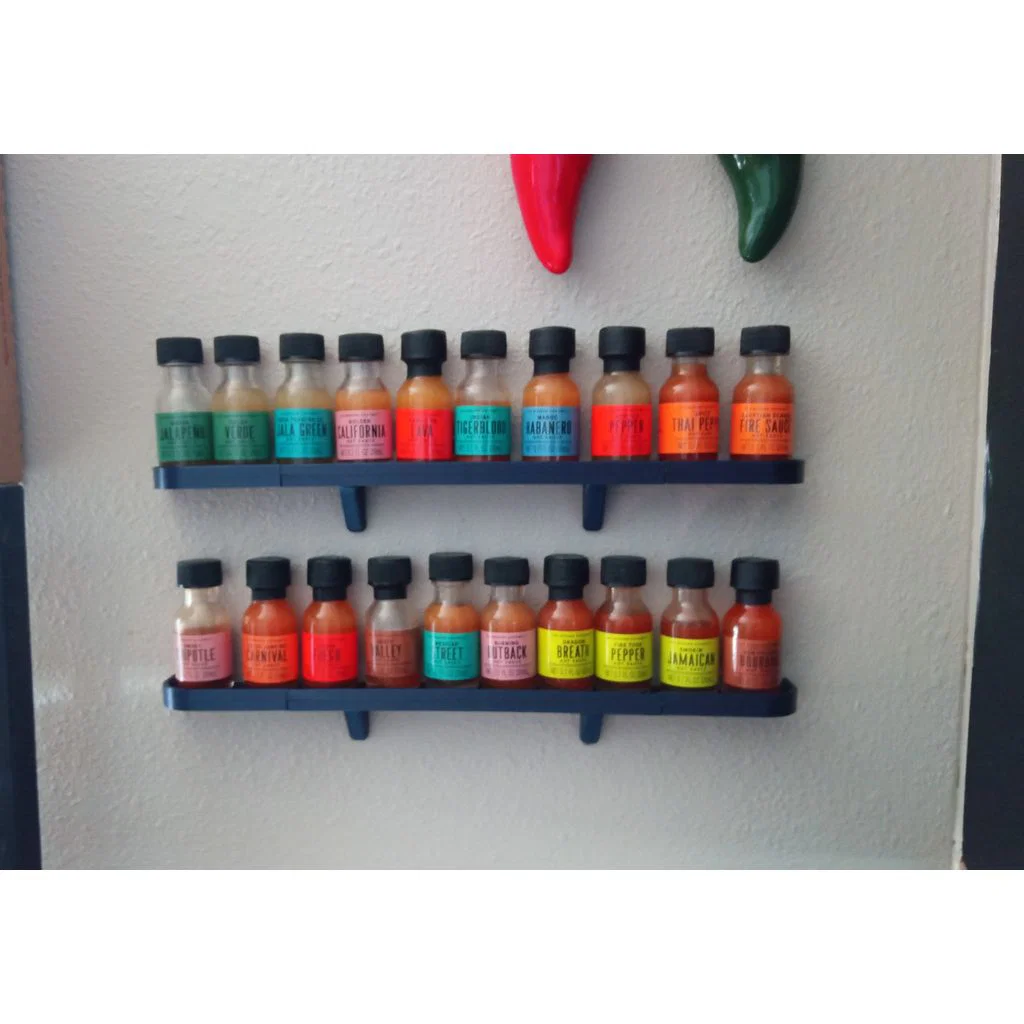

Vợ mình nhờ làm mấy cái kệ để gia vị và tương ớt, thay vì chạy đi mua gỗ với ke sắt ở cửa hàng về đóng nhanh gọn, mình lại quyết định dành cả đống thời gian để thiết kế một hệ thống kệ mô-đun tham số (parametric) bằng Fusion360. Hệ thống này gồm 4 mảnh chính: kệ gắn chân (dạng 1 hoặc 2 chân), kệ nối, mảnh đầu kệ và chân kệ. Kiểu kệ cơ bản nhất có thể lắp từ một kệ 2 chân, hai chân và hai mảnh đầu. Bạn có thể làm kệ dài hơn bằng cách thêm kệ nối hoặc gắn thêm nhiều kệ đơn vào. Mình có đính kèm sẵn một số file STL cho kệ sâu 60mm với gờ cao 10mm dày 5mm, cùng vài kích thước khác trong các file zip, nhưng tính năng quan trọng nhất vẫn là file lưu trữ F360. Bạn chỉ cần mở file lên, vào MODIFY -> Change Parameters rồi thay đổi các con số để có được chiếc kệ vừa vặn với nhu cầu của mình. Các thông số chính như độ sâu, chiều rộng và kích thước gờ đã được đánh dấu là mục yêu thích, nhưng thực tế mọi kích thước đều có thể điều chỉnh thông qua User Parameters. Thiết kế hiện tại sử dụng ốc vít M3x6mm đầu bằng để nối các mảnh kệ và vít gỗ số 6 để gắn lên tường, nhưng bạn hoàn toàn có thể chỉnh lại các thông số này trong phần cài đặt.

Lưu ý:

Kệ nối và mảnh đầu kệ cần có support khi in, còn các kệ gắn chân và chân kệ thì không cần.
