Bộ cờ vua nam châm dành cho người khiếm thị

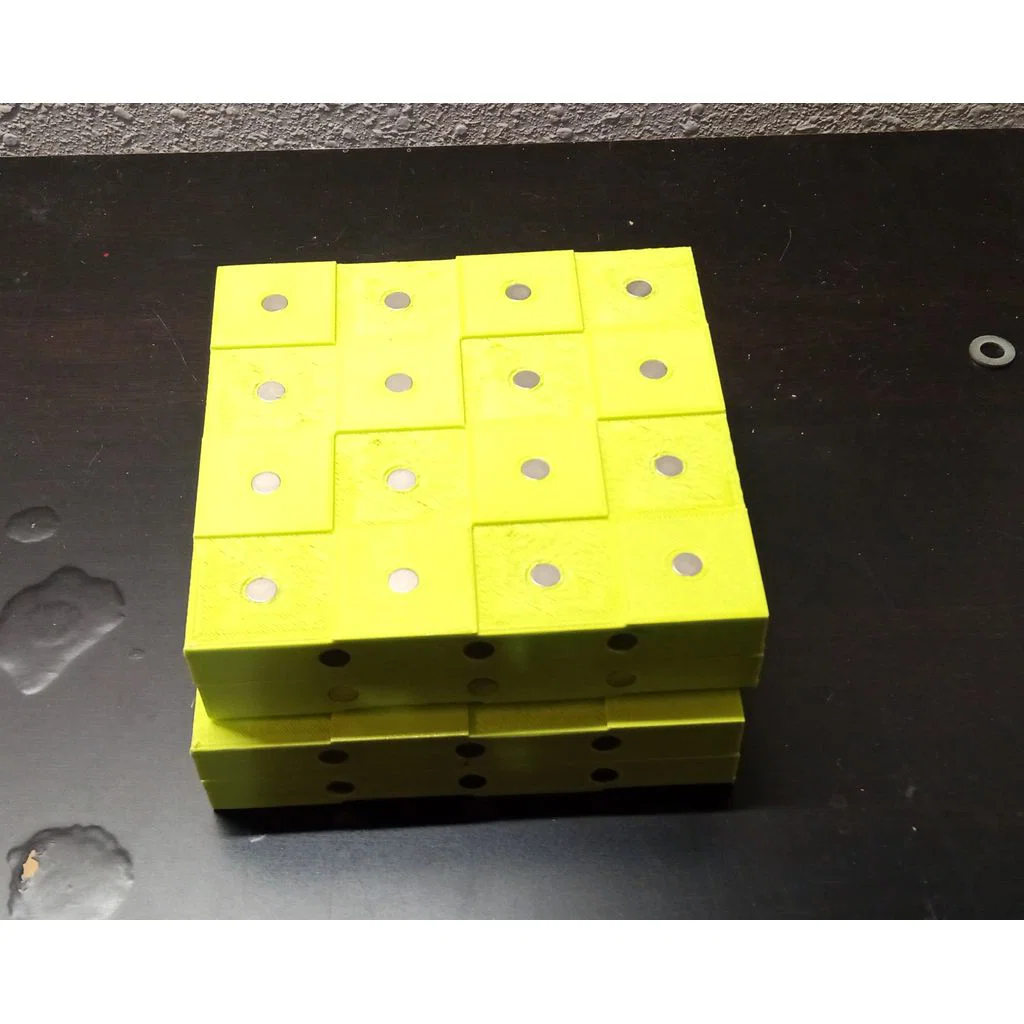

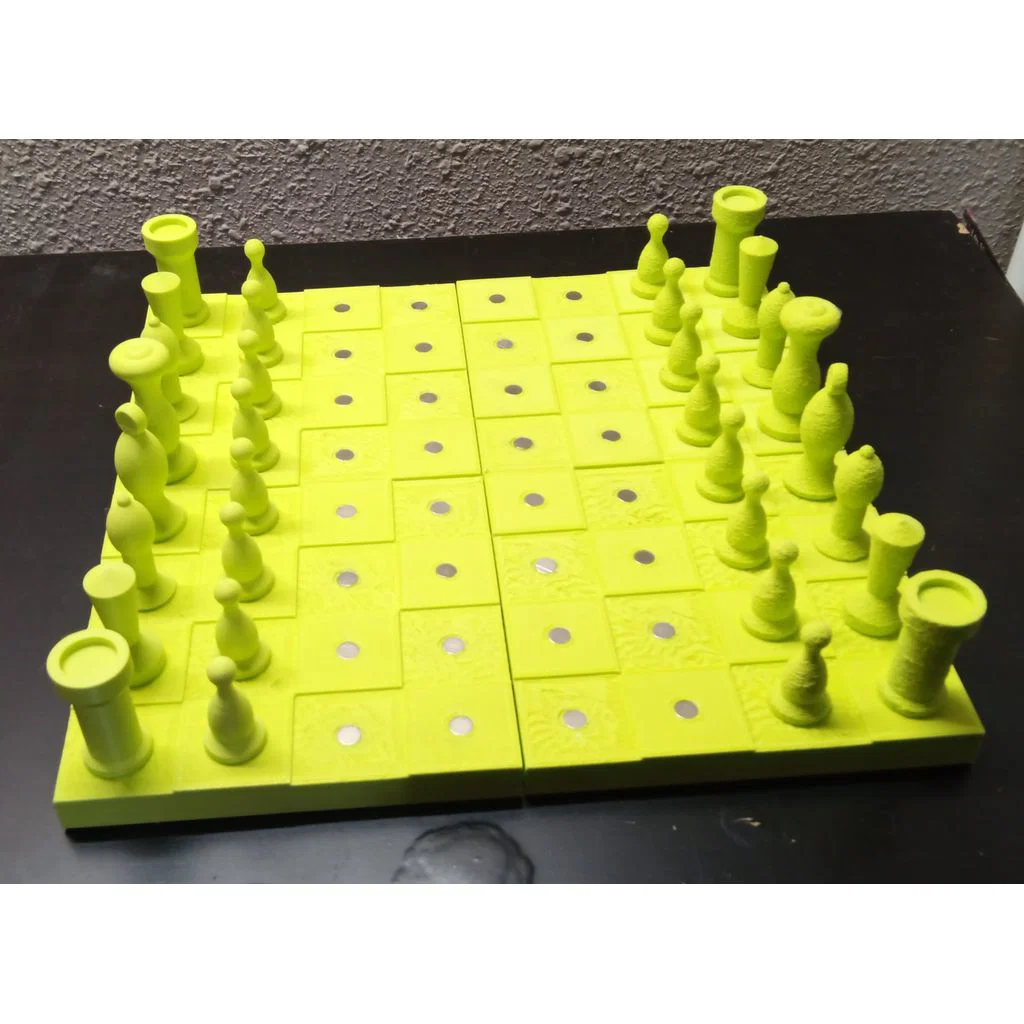

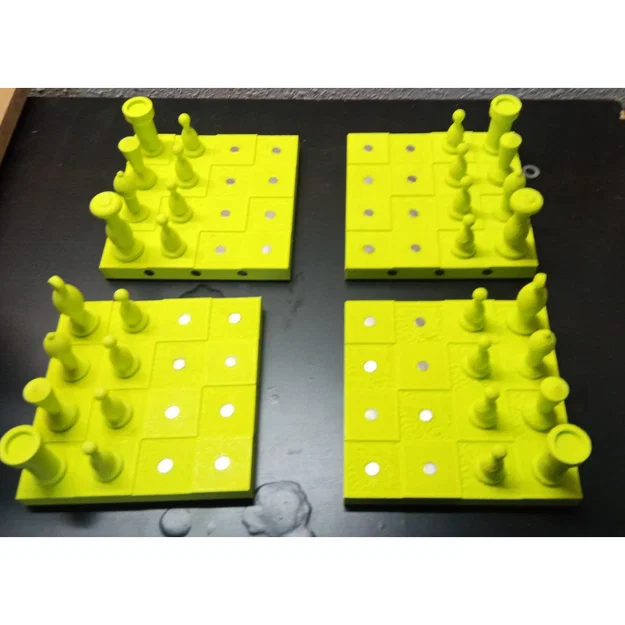

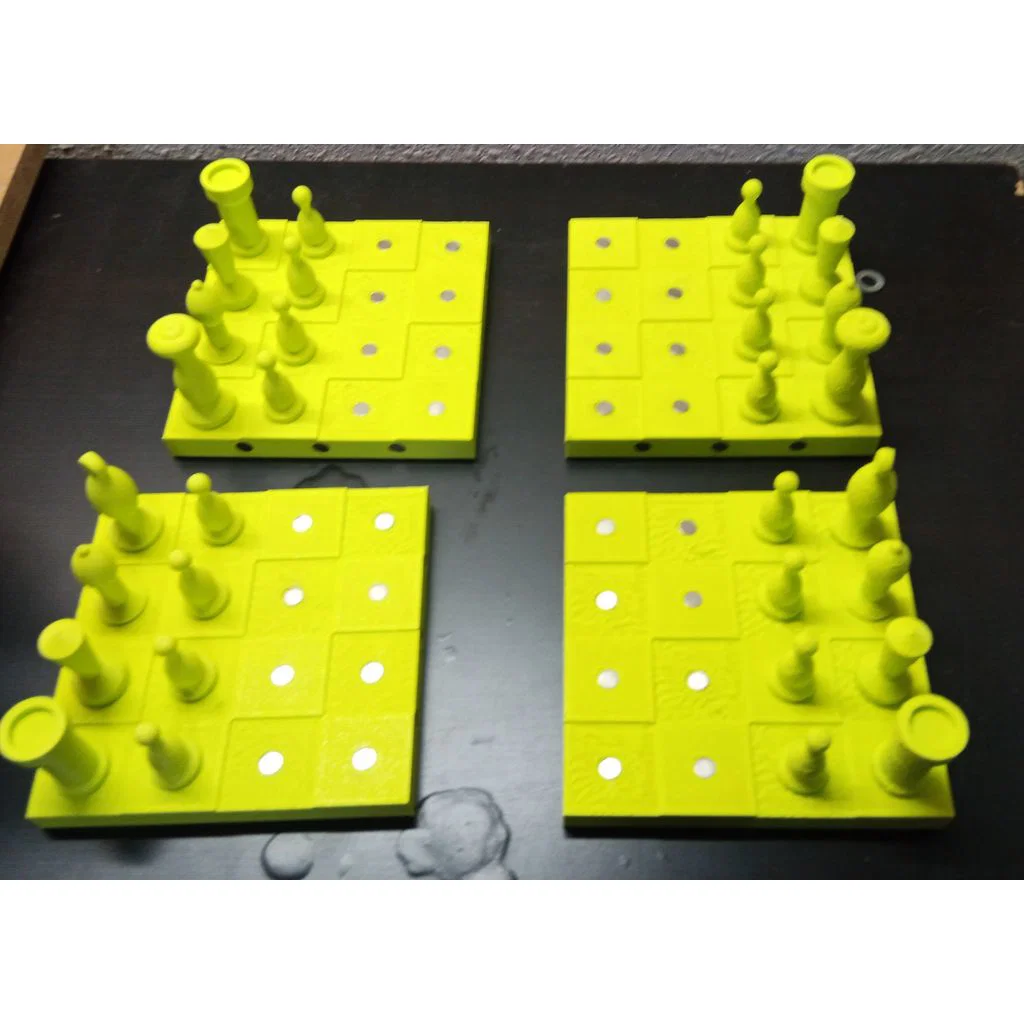

Đây là bộ cờ vua mình thiết kế làm quà tặng cho em gái khiếm thị của mình, vì tất cả những bộ cờ chúng mình từng chơi qua bao năm nay chỉ là được cải biên cho người khiếm thị chứ chưa bao giờ được thiết kế dành riêng cho họ. Đặc điểm chính của bộ cờ là hình dáng phần đầu mỗi quân cờ được làm riêng biệt, giúp dễ dàng nhận biết bằng xúc giác, kết hợp cùng nam châm 8x2mm mạnh mẽ gắn trong quân cờ và bàn cờ để giữ chúng cố định khi người chơi dò bàn cờ, đồng thời vẫn dễ dàng di chuyển mà không lo phải căn chỉnh chốt gài vào lỗ. Bộ cờ có bàn cờ 300mm gồm 4 mảnh ghép lại bằng nam châm để vừa với hầu hết các bàn in, cùng các ngăn chứa quân cờ và lỗ gắn nam châm ở mặt sau để cất giữ tiện lợi. Bạn sẽ cần gần hết một cuộn nhựa để in và 132 viên nam châm 8x2mm. Mình in bằng nhựa PLA màu xanh nõn chuối dạng lì (matte) để giảm bớt lợi thế của người sáng mắt khi nhìn tổng thể bàn cờ. Mình đã đính kèm file lưu trữ Fusion360 để bạn có thể dễ dàng chỉnh sửa thiết kế.

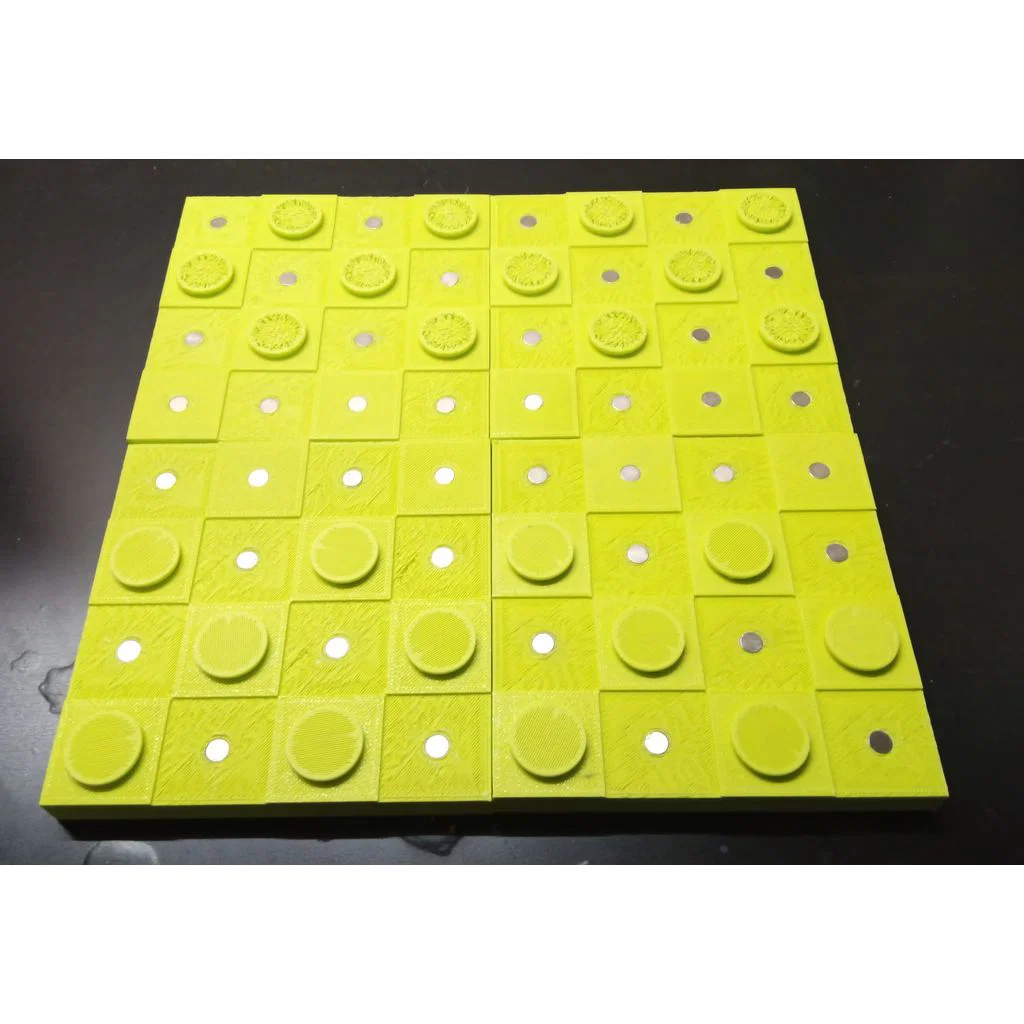

Phần thưởng cho đêm khuya: Các quân cờ tướng/cờ đam có thể chồng lên nhau. Mình in các quân cờ nhám với 0 lớp solid phía trên và infill lightning 70%, còn quân cờ trơn thì dùng infill gyroid 70%. Bạn sẽ cần thêm 24 viên nam châm nữa cho phần này.

Ghi chú:

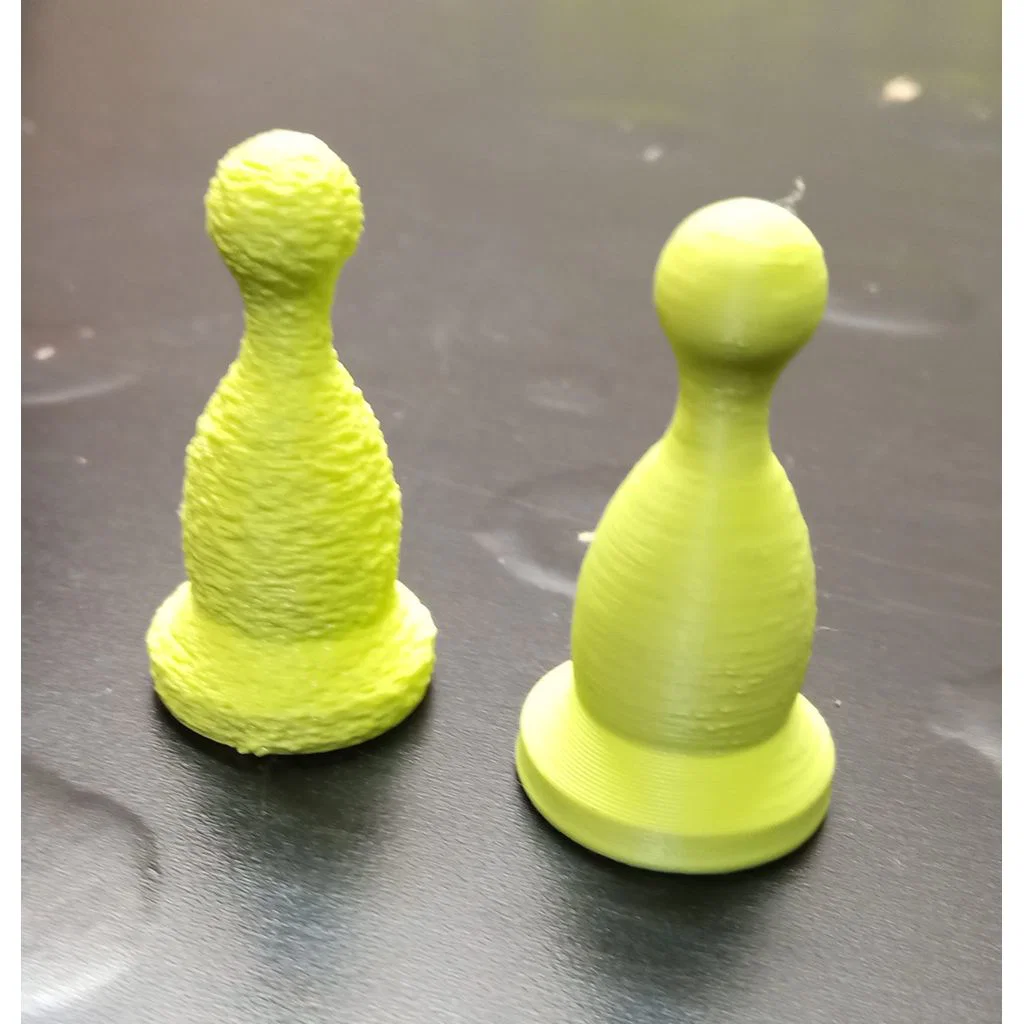

Mình đã sử dụng tùy chọn Fuzzy Skin trong PrusaSlicer để tạo bề mặt nhám cho một bộ quân cờ và in mặt bàn cờ úp xuống, hỗ trợ (support) chạm vào tấm nền để tạo ra kết cấu nhẵn từ bàn in ở các ô cao và kết cấu nhám từ quá trình bắc cầu (bridging) ở các ô thấp.

Sau khi in

Tháo support và dán nam châm vào. Mình dùng một miếng nam châm dán vào tấm bìa cứng để đẩy nam châm vào lỗ, giúp giữ cố định chiều của nam châm. Đối với các nam châm ở cạnh và đáy, hãy xếp tất cả chúng cùng chiều ở các mảnh bàn cờ A và ngược chiều lại ở các mảnh bàn cờ B.
