PeggedBoard v1.1 - Hệ thống bảng treo dụng cụ in 3D
- Lượt tải
- 2
- Lượt thích
- 1
- Lượt coi
- 27
- Bản remix
- 0
- Bình luận
- 0
File 47 22,4 MB
- peg_-_no8x5in_1783343899.stepSTEP · 10,8 KB
- square_hook_8x10_1783343900.stlSTL · 385 KB
- peg_-_no8x5in_1783343901.stlSTL · 322,4 KB
- peg_-_no8x5in_5x3_1783343902.stlSTL · 1,6 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #408644
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả

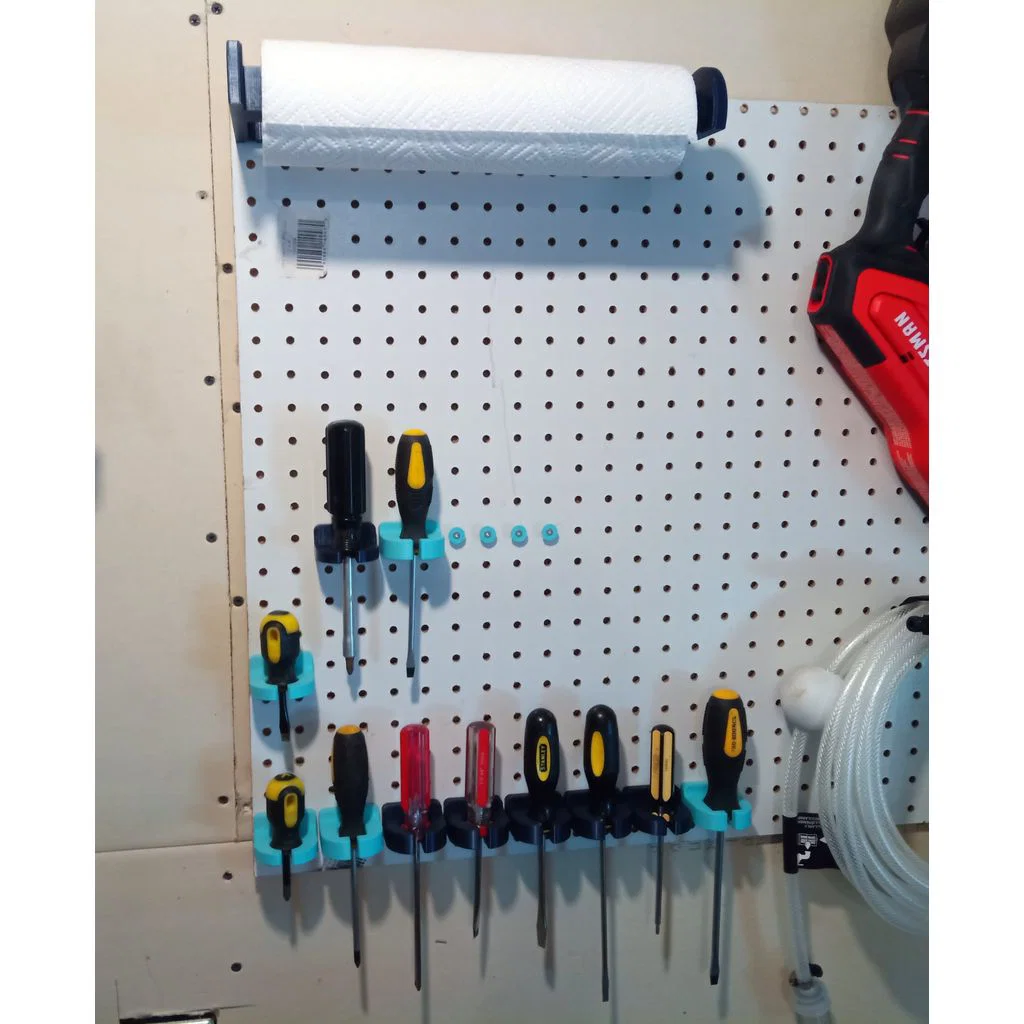

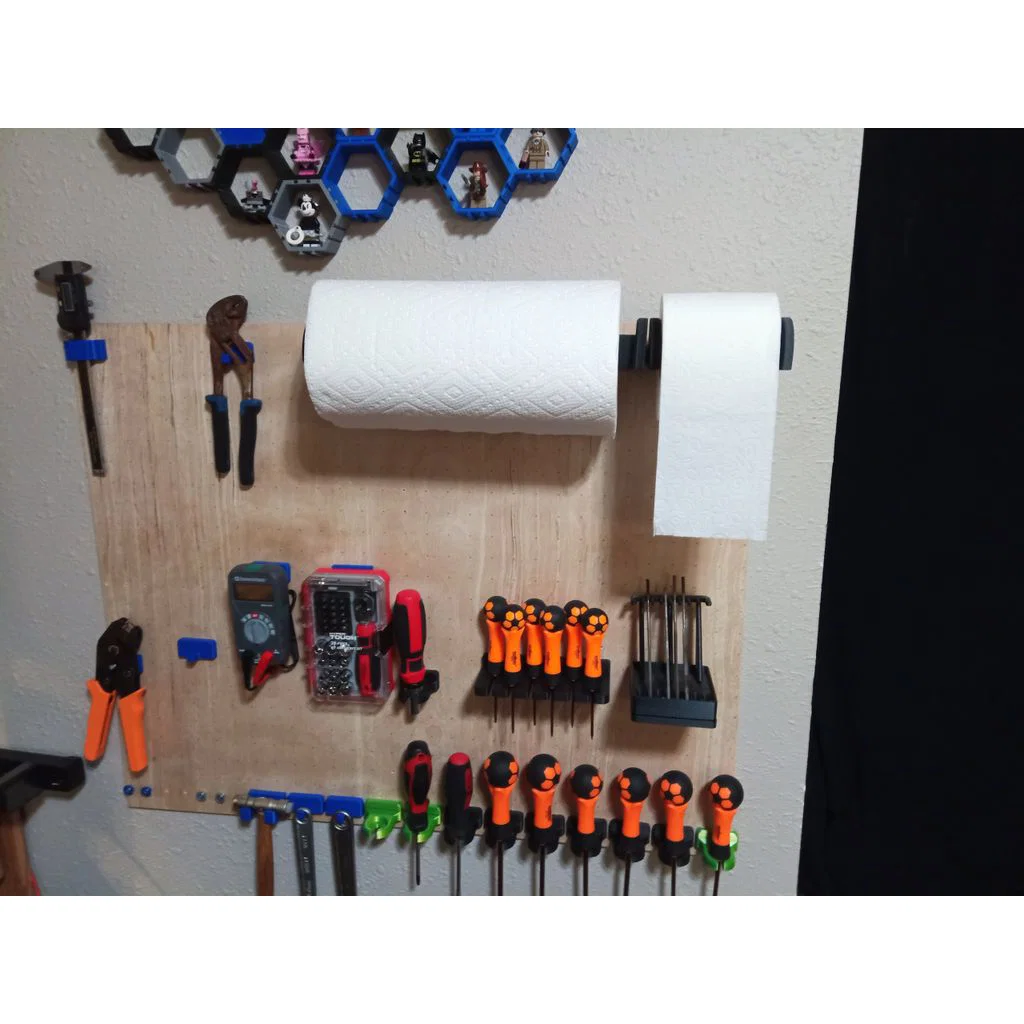

Đây là phiên bản WIP (đang hoàn thiện) của mình về một loại bảng treo dụng cụ (pegboard) thân thiện với in 3D. Thiết kế này sử dụng các chốt vặn vít với đầu thuôn nhọn và các rãnh trên phụ kiện. Các chốt được đặt cách nhau 25mm, sử dụng vít gỗ đầu bằng (countersunk) cỡ #8 hoặc #6, dài ít nhất 1/2 inch hoặc bất kỳ loại vít nào có phần nhô ra khỏi chốt dưới 1mm.
Các file STL hiện có:

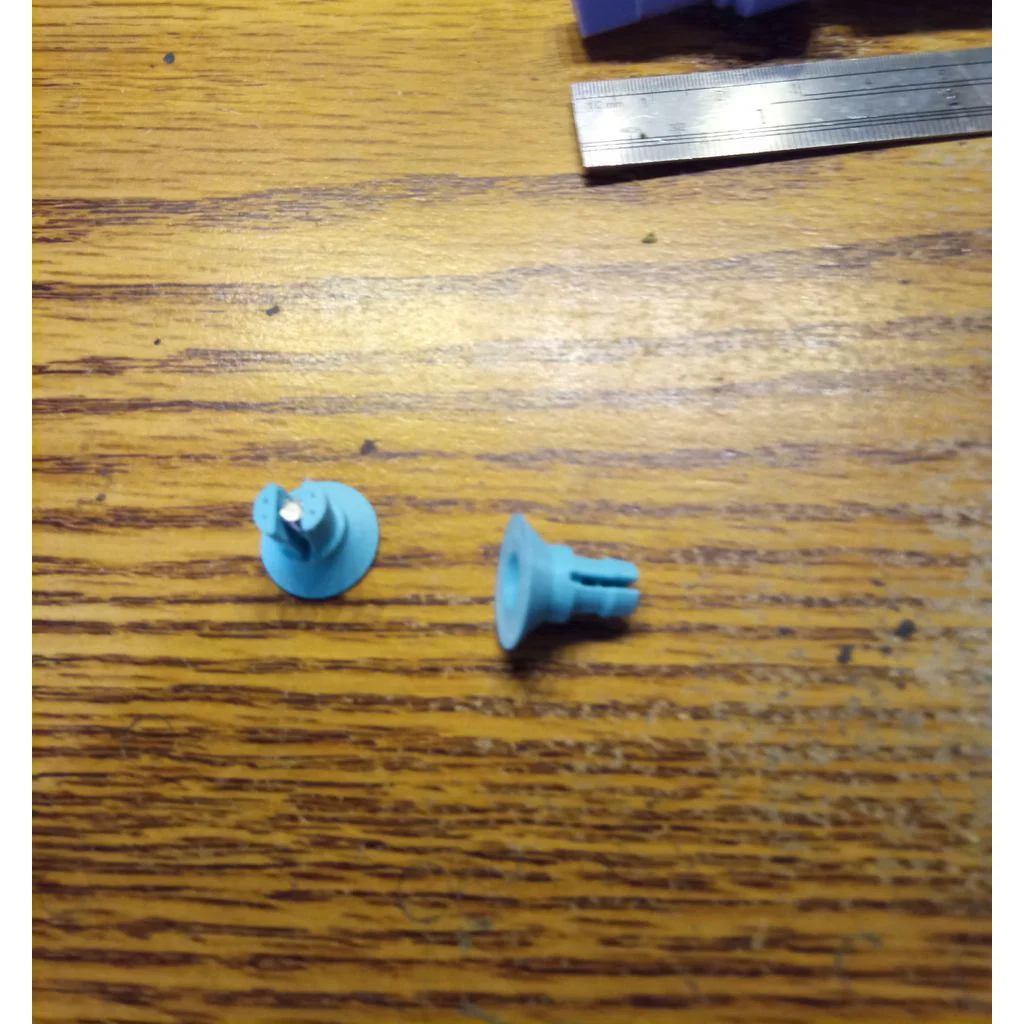

Chốt (Pegs):
- Basic Peg (Chốt cơ bản)
- Long peg - Dài thêm 0.5mm giúp việc lắp ráp dễ dàng hơn.
- 1x2 Pegs - Thêm móc treo nhanh ở bất cứ đâu
- 3x5 Pegs - Một bảng PeggedBoard mini với 3 hàng, mỗi hàng 5 chốt cách nhau 50mm
- v1.1: Chốt khóa vít dạng ấn 0.25” và 0.27”

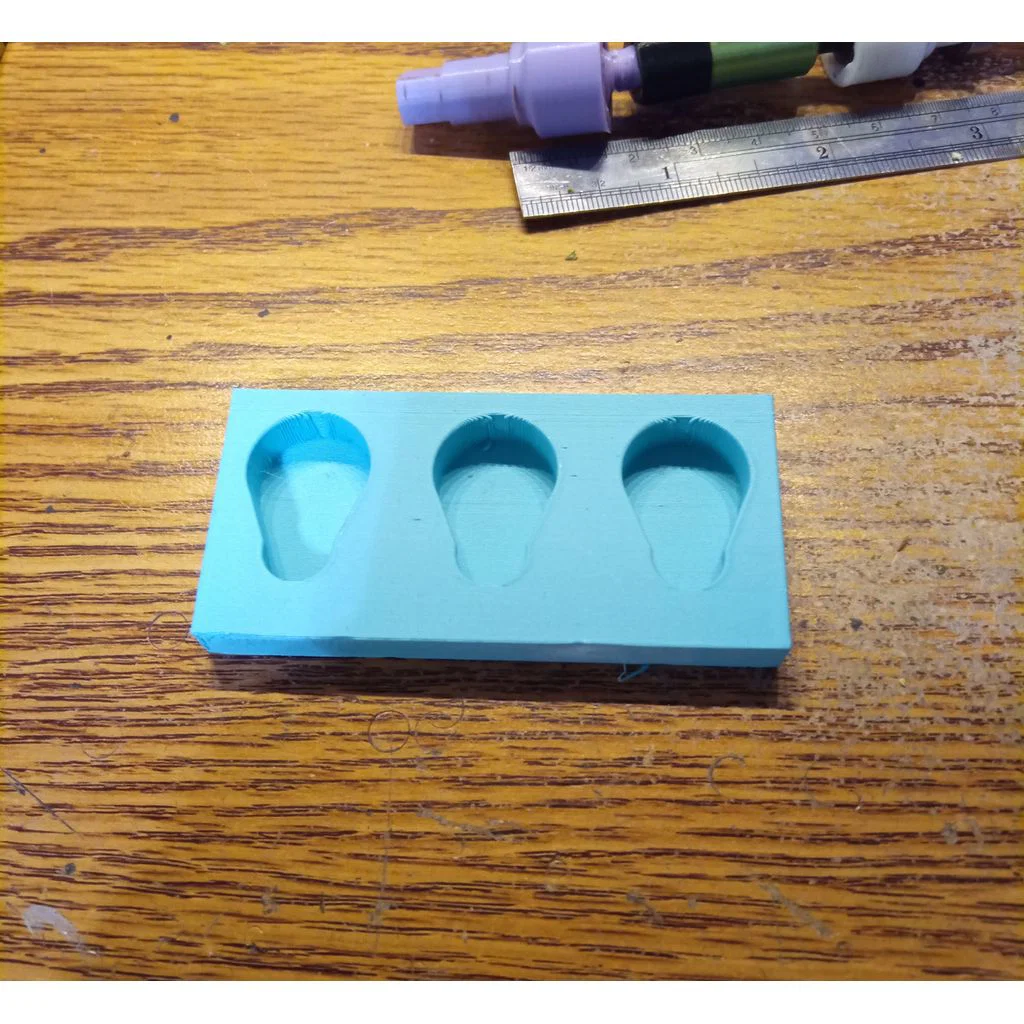

Phụ kiện gắn (Mounts):
- Phôi 2w & 3w
- 2 móc vuông (độ rộng x độ mở)
- Giá đỡ búa nhỏ
- Giá đỡ tua vít có lỗ
- Giá đỡ tua vít có rãnh và lỗ khoan âm (độ rộng - đường kính lỗ x độ sâu/loại lỗ)
- Giá đỡ 6 tua vít nhỏ
- Giá đỡ cuộn khăn giấy đường kính 40mm
- Đế Gridfinity 2x2
Mới cập nhật (v1.1):
- Giá đỡ tua vít mini 1w có rãnh và lỗ khoan âm
- Giá đỡ máy khoan cầm tay Black & Decker / pin 1.5AH Max20V
- Phôi móc treo có rãnh 2w & 3w
- Phôi móc treo lỗ khóa 2w & 3w
- Giá đỡ tua vít có rãnh và lỗ khoan âm
Các file STEP, bản vẽ kỹ thuật của chốt và rãnh, cùng file lưu trữ F360 đã được bao gồm để các bạn có thể tự thiết kế thêm giá đỡ của riêng mình. Phiên bản v1.1 bổ sung các file F360 cho chốt, móc treo và giá đỡ tua vít.
Chúc mọi người in vui vẻ!
Thông số in
- Định dạng
- f3dpdfstepstl
- Số file mô hình
- 47
- Tổng dung lượng
- 22,4 MB
- File lớn nhất
- 1,6 MB
