Hộp bảo vệ cho ESP32 tích hợp cảm biến DHT22

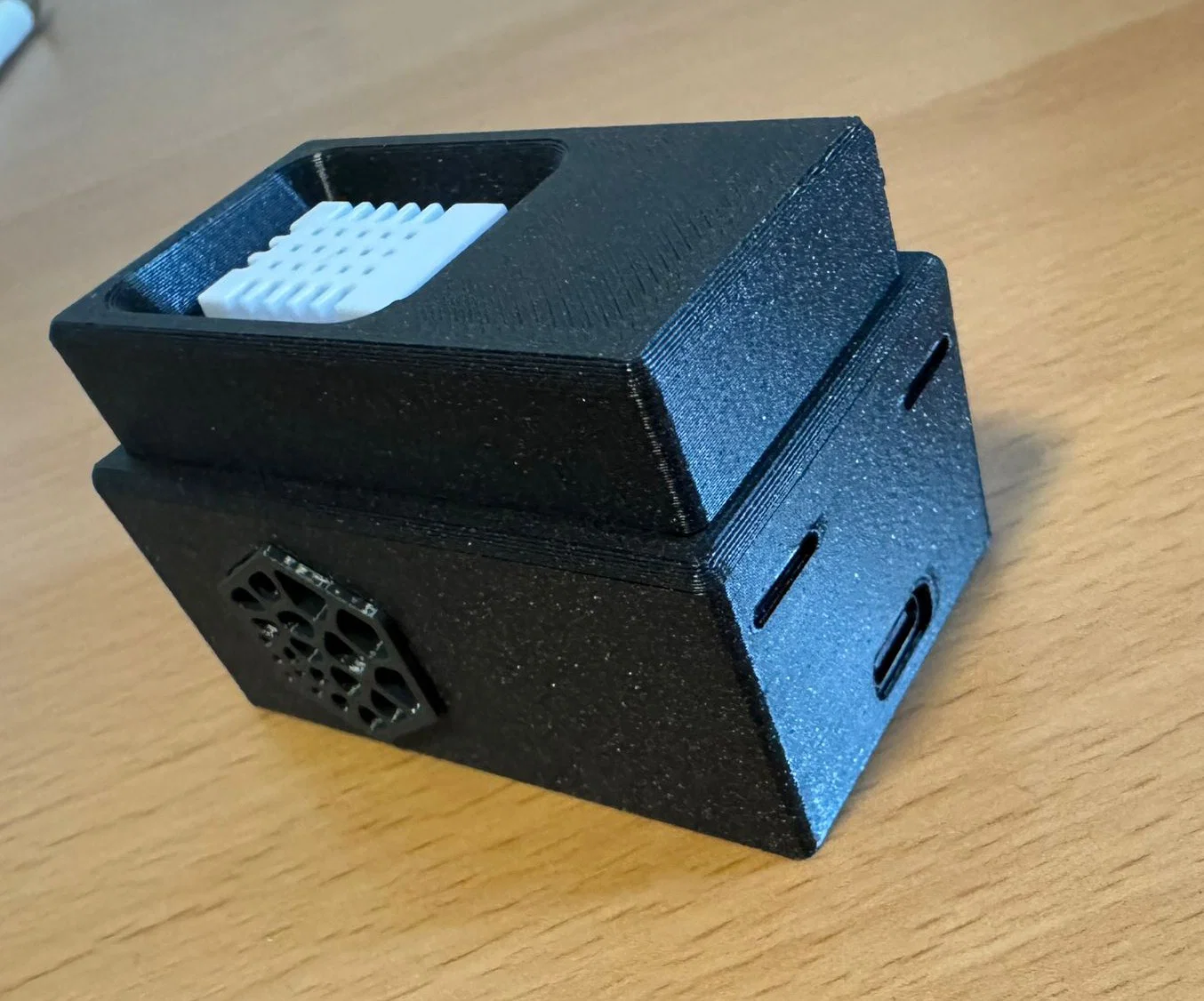

Đây là mẫu hộp nhỏ gọn dành cho ESP32 kèm cảm biến DHT22.

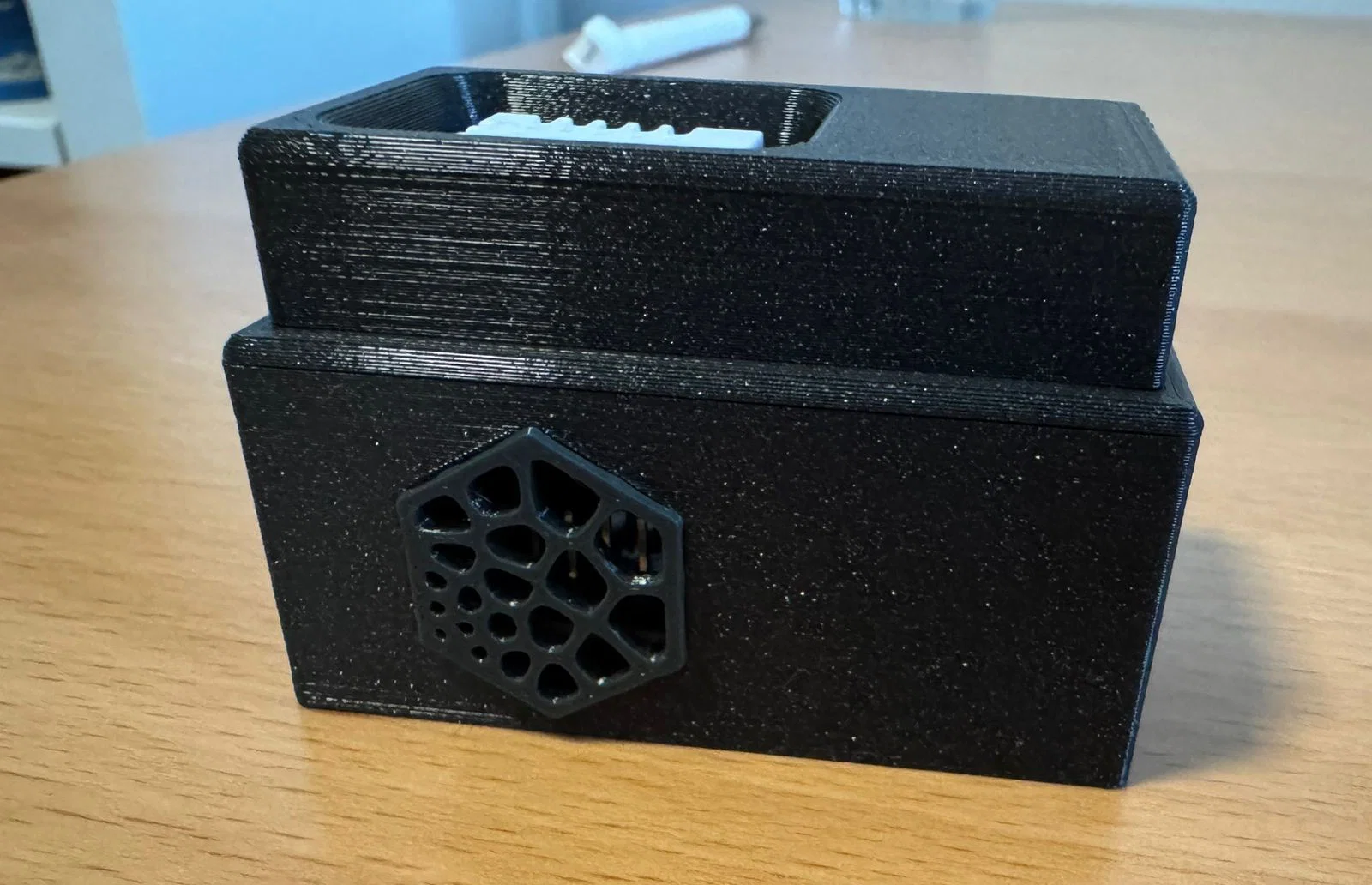

Các lỗ hình lục giác ở hai bên giúp thông gió, phần lưới tản nhiệt là chi tiết rời để bạn có thể in bằng màu khác cho đẹp. Bạn có thể gắn lưới vào mặt trong hoặc ngoài tùy theo sở thích, chỉ cần gài vào rồi dán keo cố định là được.

Lưu ý cẩn thận với các chốt nhỏ nhé, chúng rất dễ gãy đấy...

Hướng dẫn in

Mình đã thử in bằng PLA và PETG đều cho kết quả rất tốt. Trong ảnh là mình dùng nhựa Prusament PETG màu Galaxy Black và Anthracite Grey.

Phần nắp trên (Top Lid) cần dùng hỗ trợ (support). Hãy in úp ngược xuống và thêm support vào lỗ bên trong - xem hình dưới đây, phần support được hiển thị bằng màu xanh:

Phần lưới tản nhiệt có một bên to hơn với gờ nổi - hãy đặt mặt đó úp xuống bàn in để không cần dùng support mà vẫn có bề mặt hoàn thiện mịn màng:

Lắp ráp

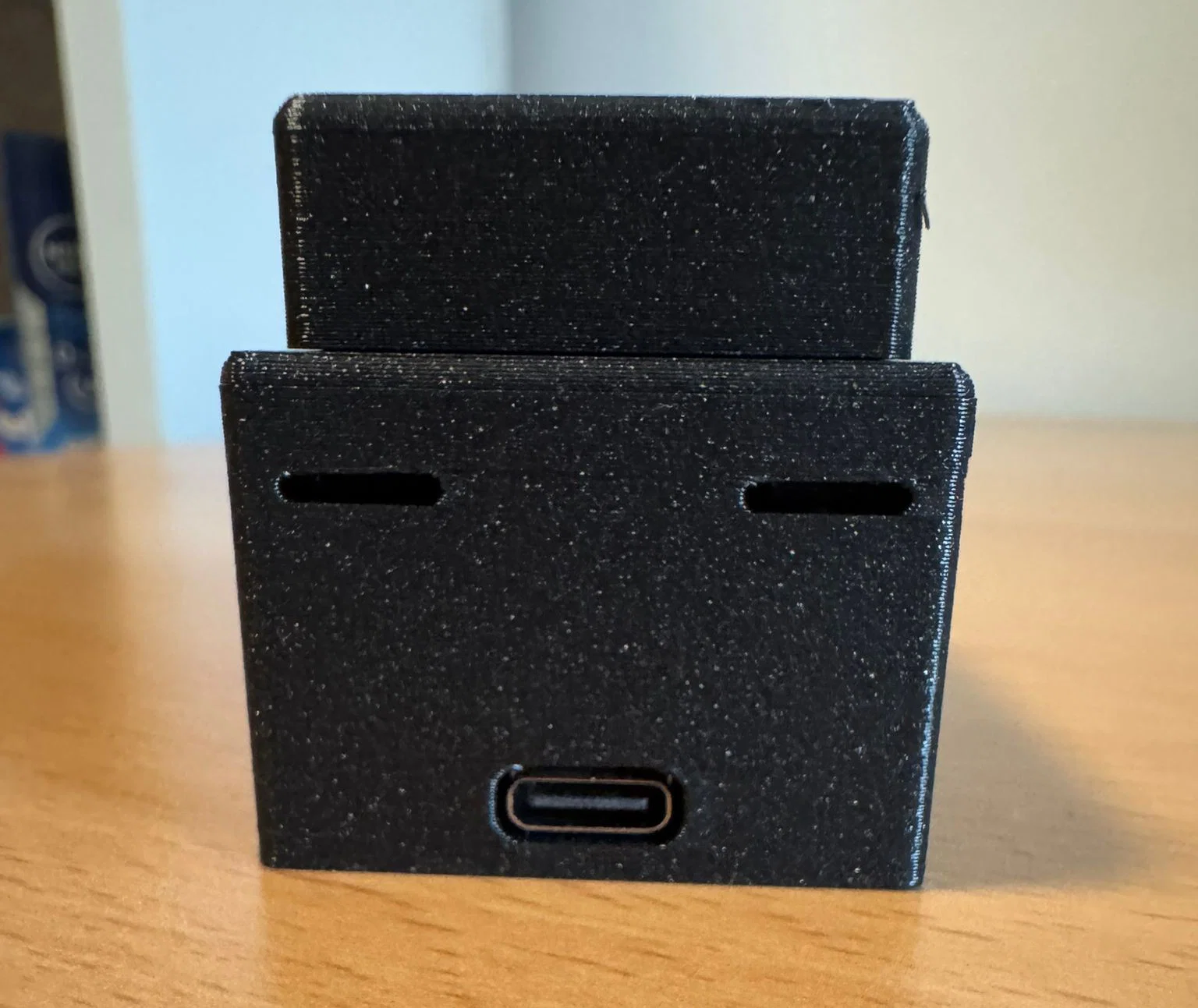

Đưa board ESP32 vào hộp theo phương gần như thẳng đứng - chèn đầu USB vào trước và căn chỉnh các chân ở phía trước. Sau đó nhẹ nhàng ấn board xuống cho đến khi nó khớp vào vị trí và cố định chắc chắn.

Luồn dây cáp của DHT22 qua lỗ lớn trên nắp hộp. Gắn cảm biến vào lỗ trên nắp cảm biến rồi cài nó lên nắp hộp. (Hãy cẩn thận với các chốt nhỏ đó nhé!)

Nối dây DHT22 vào ESP32 rồi đóng nắp hộp lại. Bạn có thể cần uốn nhẹ nắp hộp một chút để các chốt khớp vào vị trí, hoặc uốn nhẹ các chốt nếu cần.

Xong rồi đó!
