Bộ chuyển đổi và nâng cấp bộ lọc cho cửa lấy gió máy lạnh di động

Đây là giai đoạn đầu trong dự án của mình nhằm tạo ra một hệ thống không khí tự động để giữ cho phòng máy tính/in 3D không bị quá nóng, đồng thời giữ cho không khí luôn sạch, khô ráo và hạn chế việc sử dụng máy lạnh quá mức.

Giai đoạn này giúp khắc phục hai vấn đề mình gặp phải với chiếc máy lạnh di động: thứ nhất, cửa lấy gió của máy nằm ở đáy, khiến máy hút và thổi luồng không khí lạnh nhất trong phòng ra ngoài để làm mát dàn nóng. Thứ hai, các tấm lưới "lọc" trên máy chỉ chặn được bụi lớn hơn 0,5mm, nên các hạt bụi nhỏ vẫn lọt qua và bám vào các lá tản nhiệt, dần dần làm giảm hiệu suất và buộc phải tháo máy ra để vệ sinh thường xuyên.

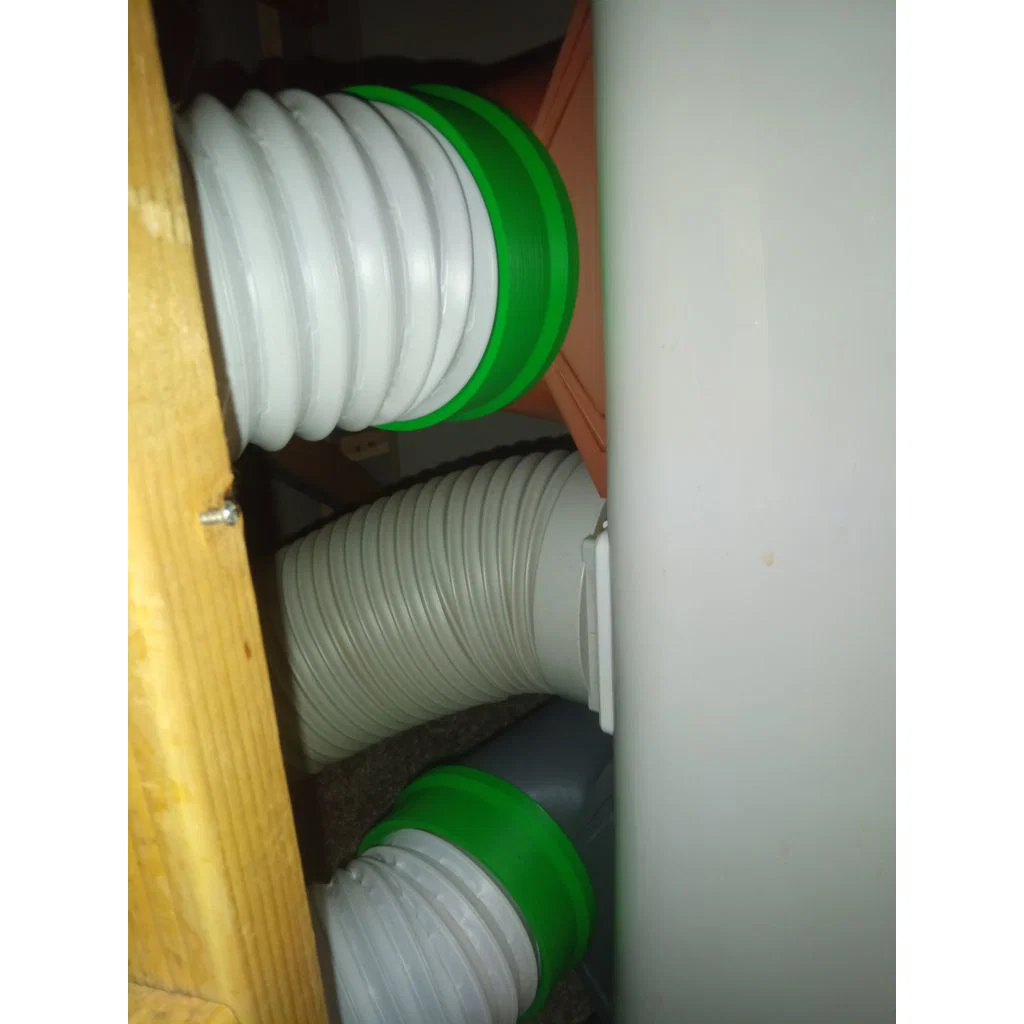

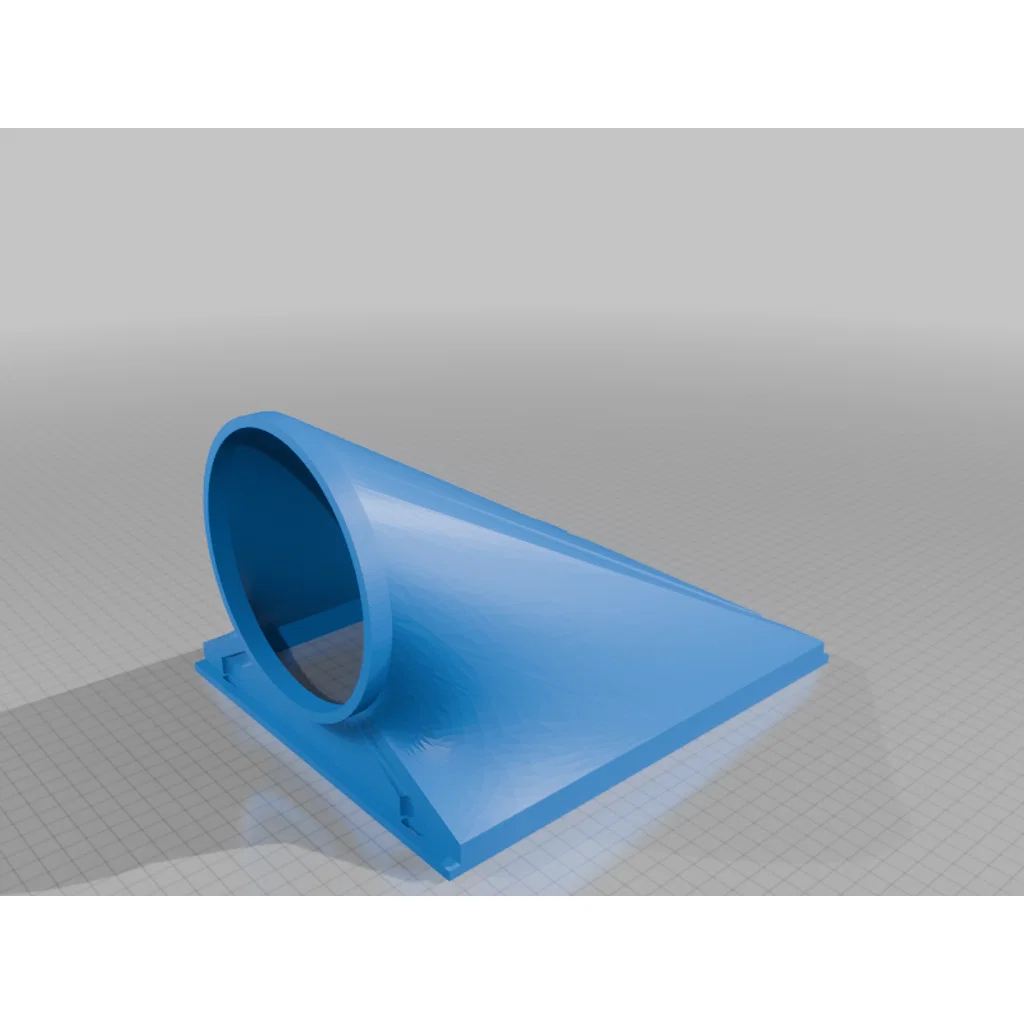

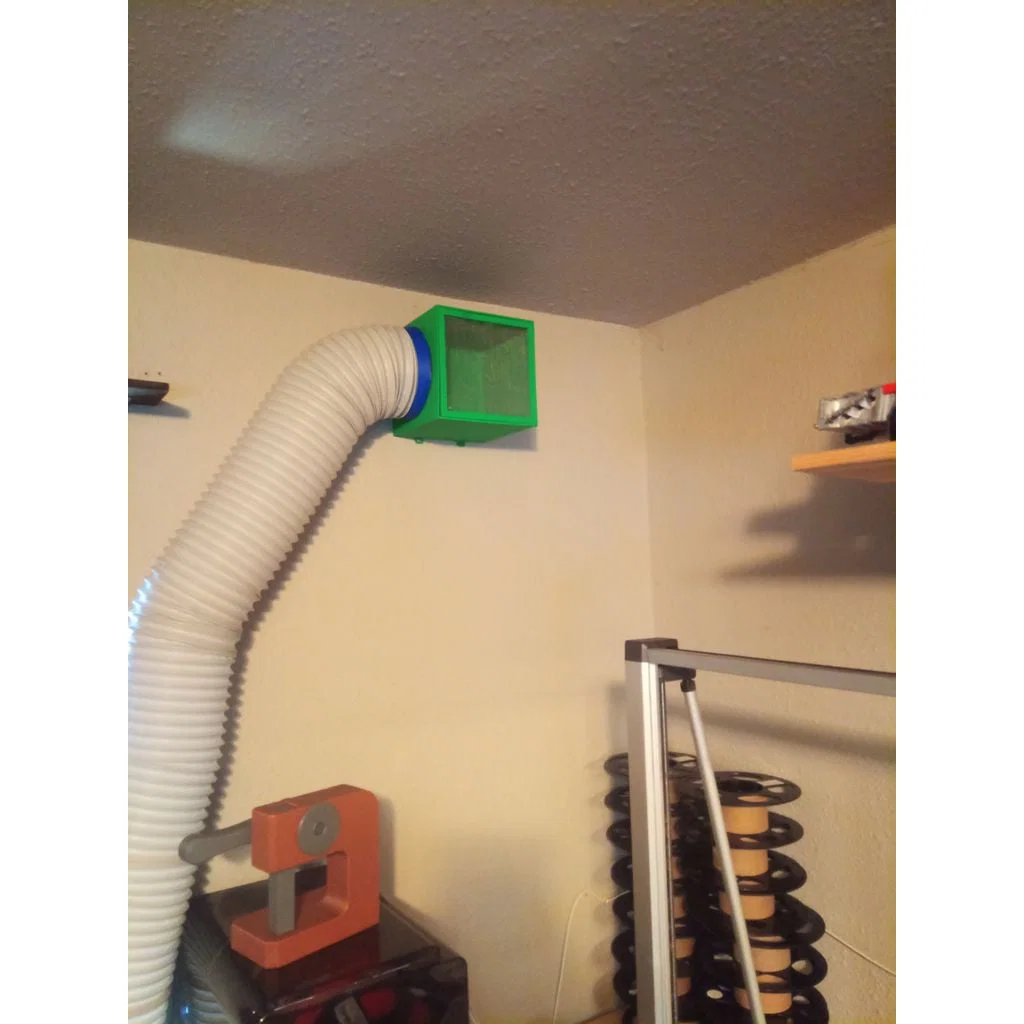

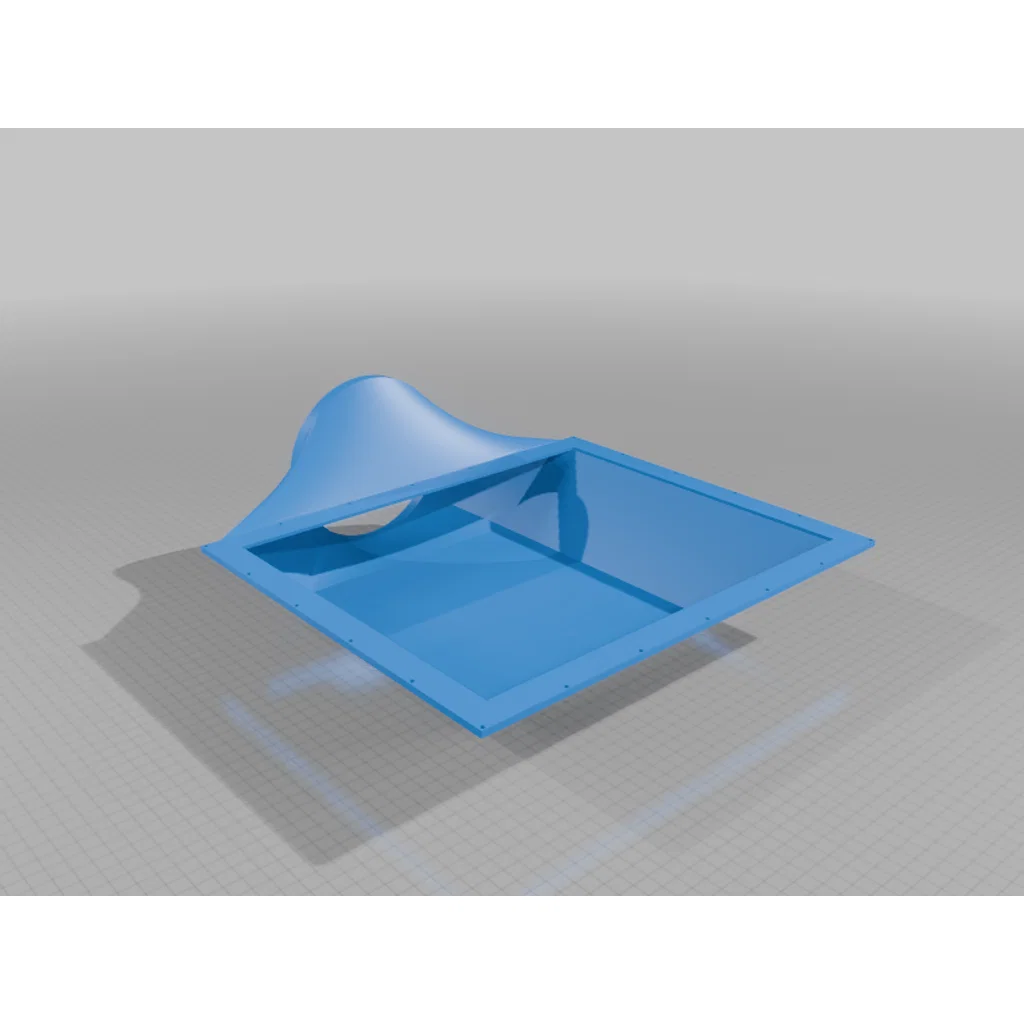

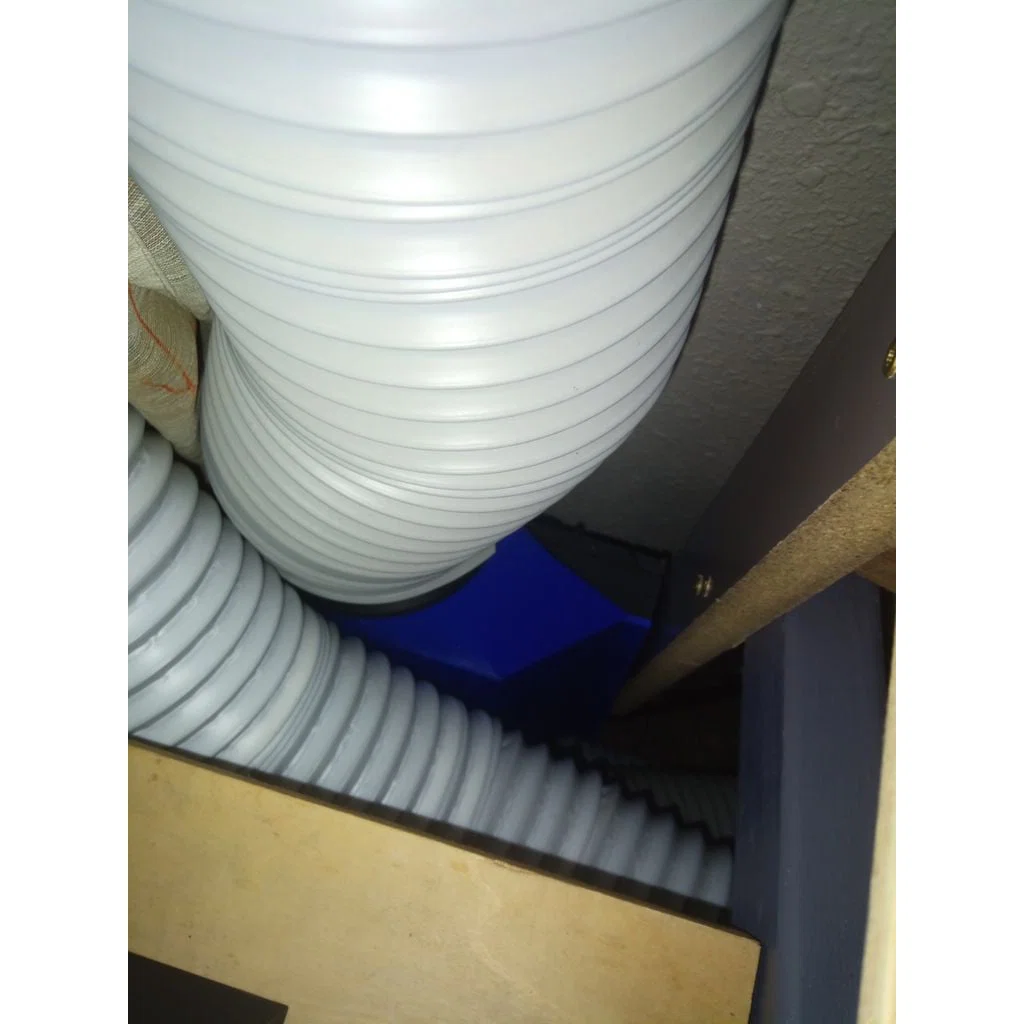

Bước đầu tiên là chế tạo các bộ chuyển đổi để thay thế lưới lọc bằng các khớp nối ống dẫn khí máy lạnh di động tiêu chuẩn. Sau đó, mình có thể gắn thêm các hộp lọc sử dụng vật liệu lọc lưu lượng cao có thể giặt được. Cách này giúp đưa cửa lấy gió lên sát trần nhà để hút không khí nóng từ máy in ra ngoài, đồng thời giữ cho các bộ phận bên trong máy lạnh và không khí trong phòng sạch sẽ hơn.

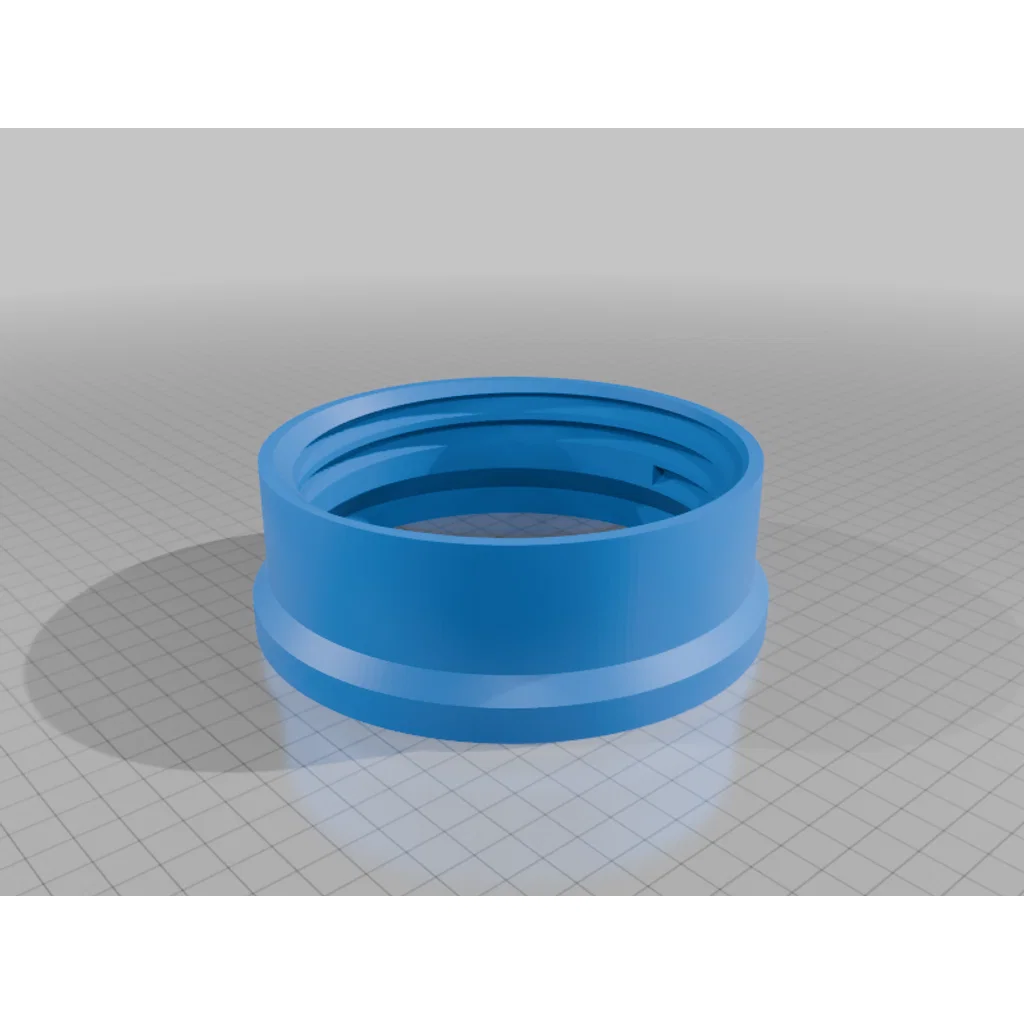

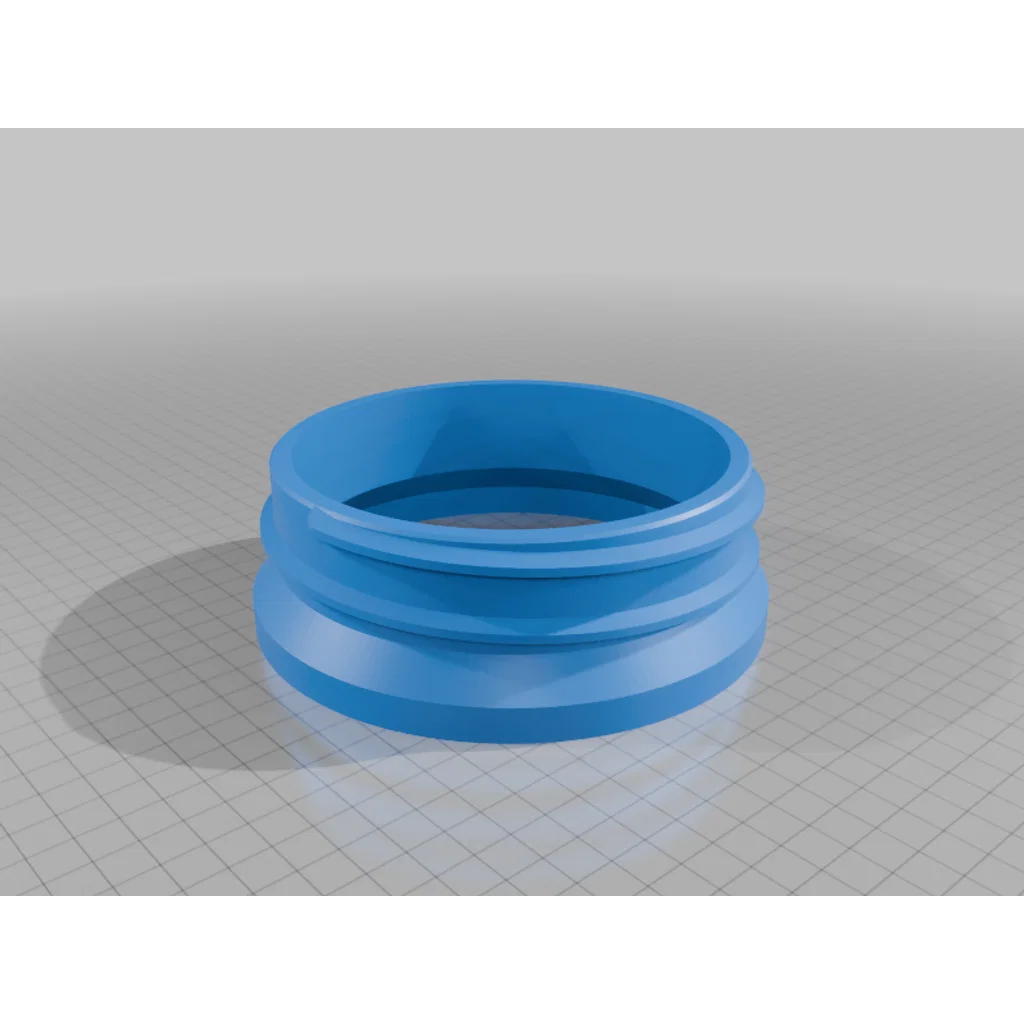

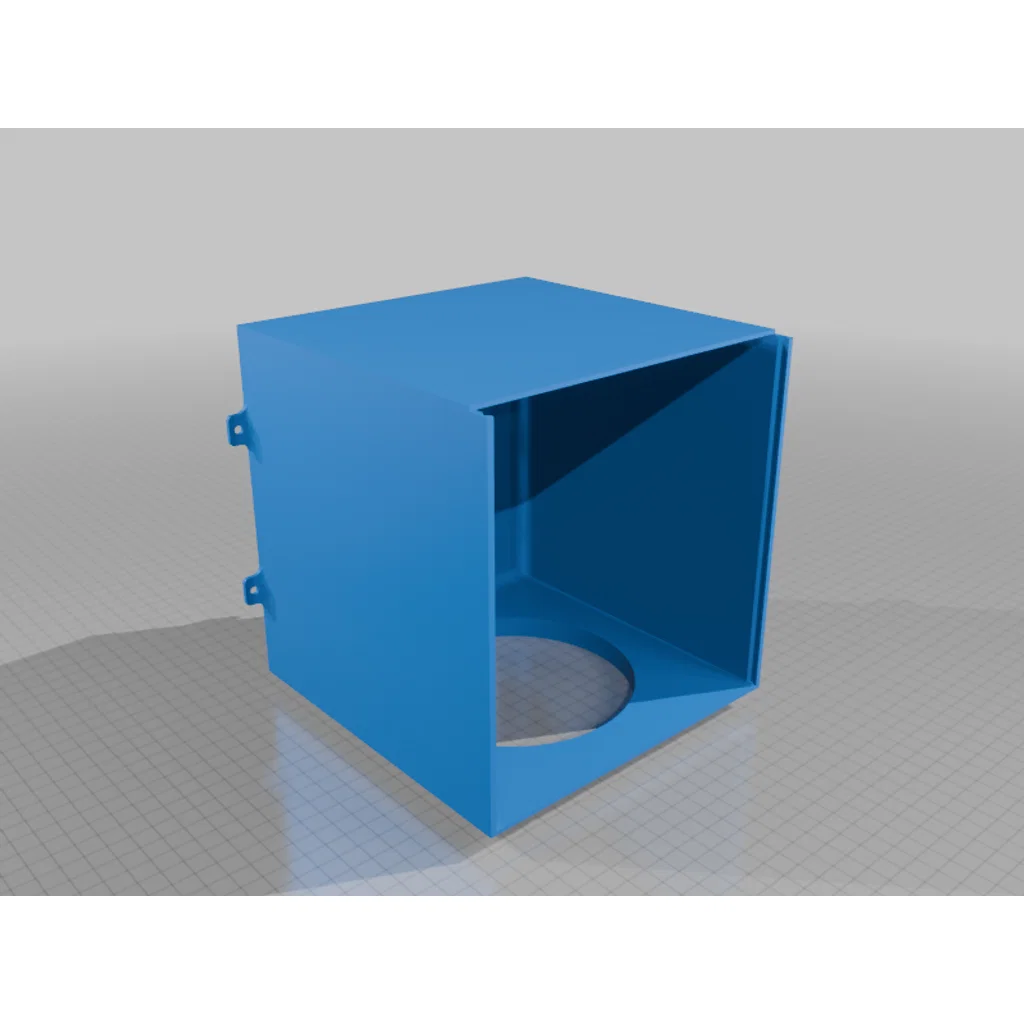

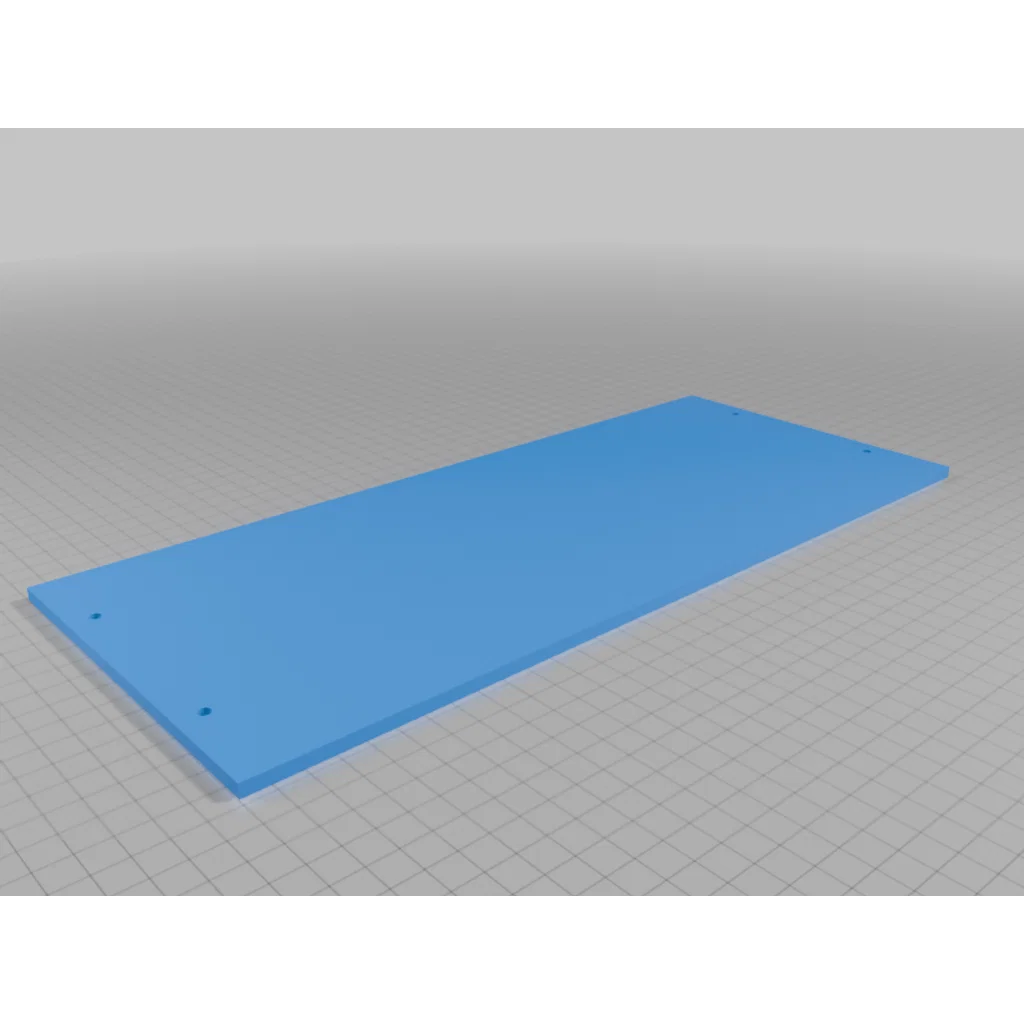

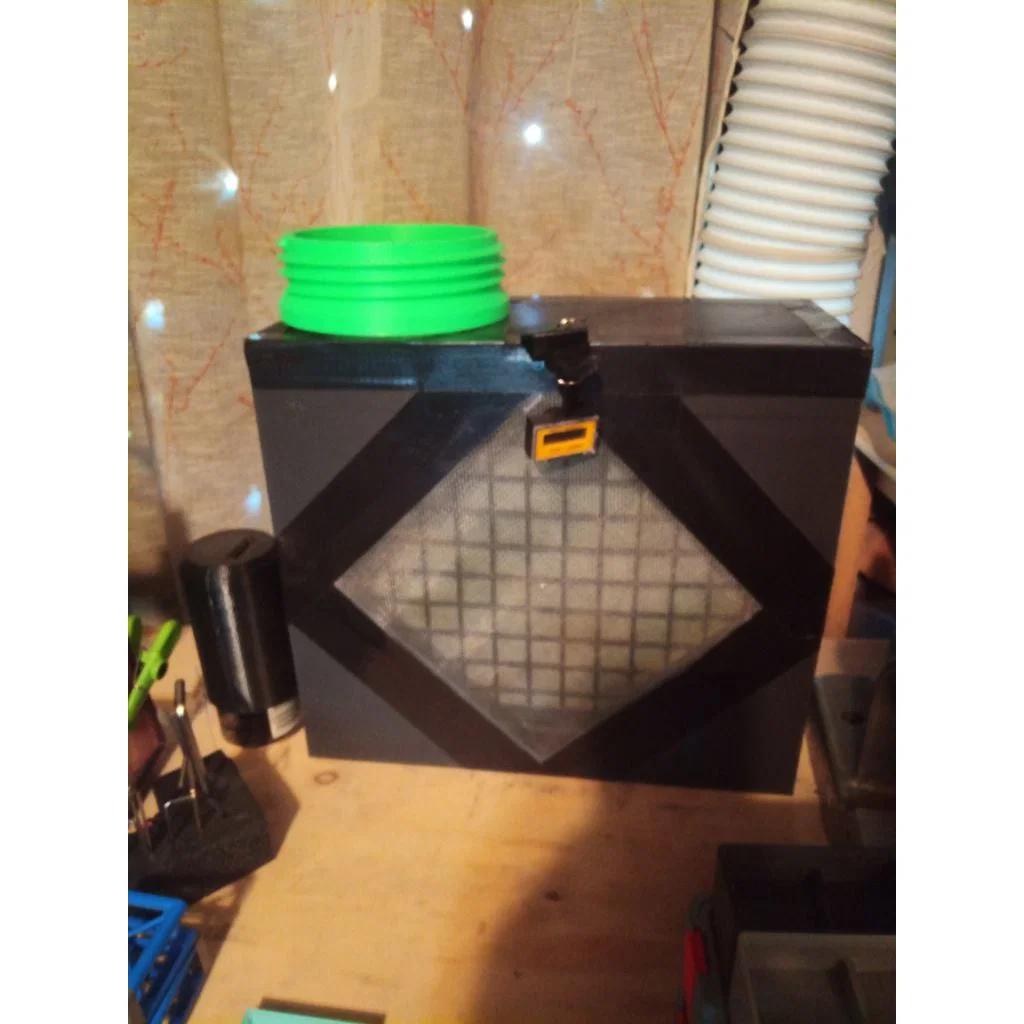

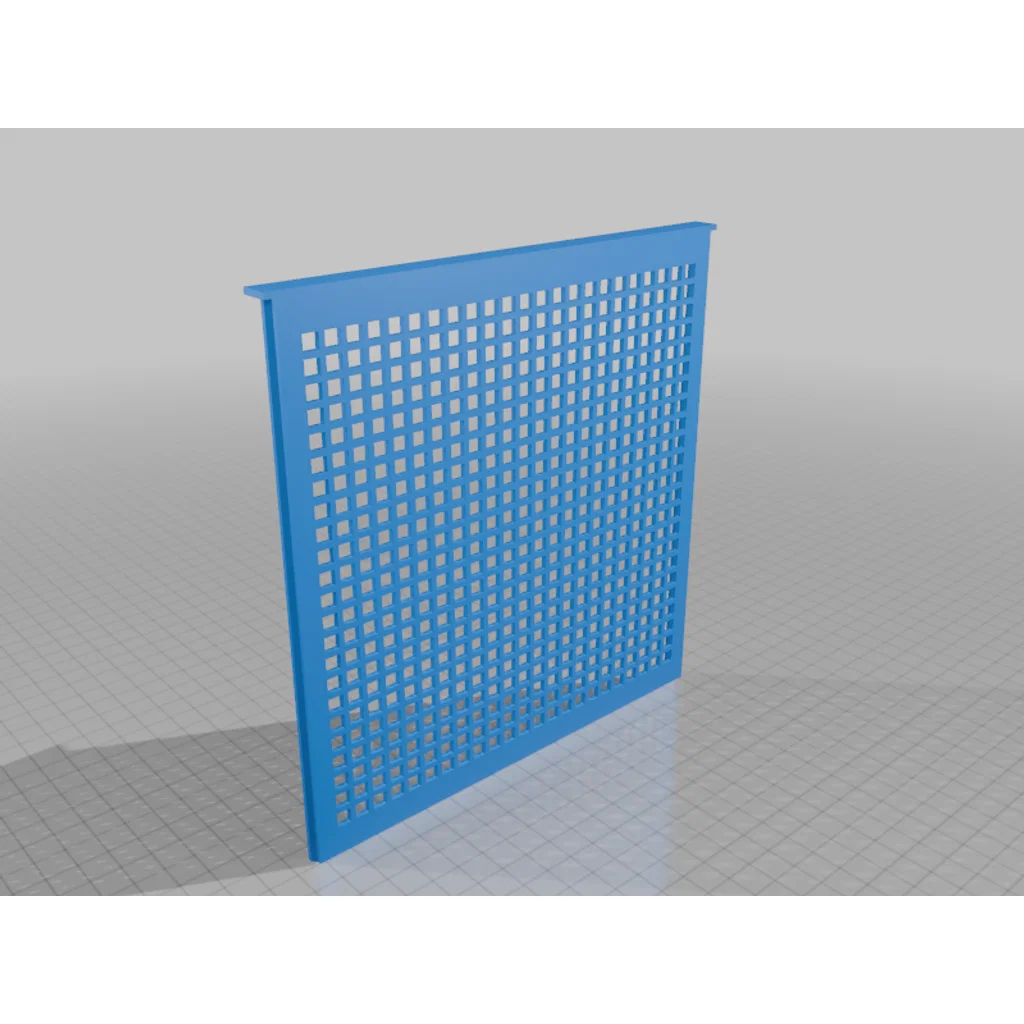

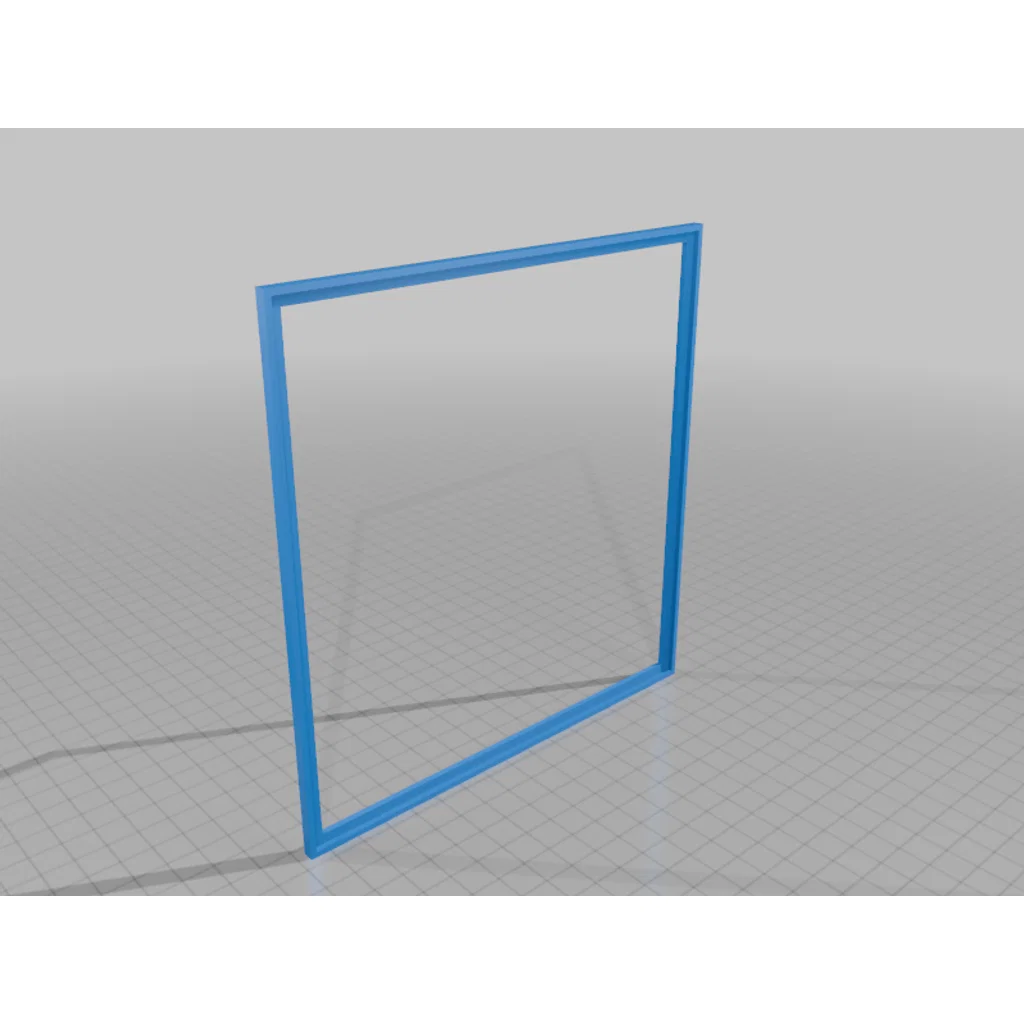

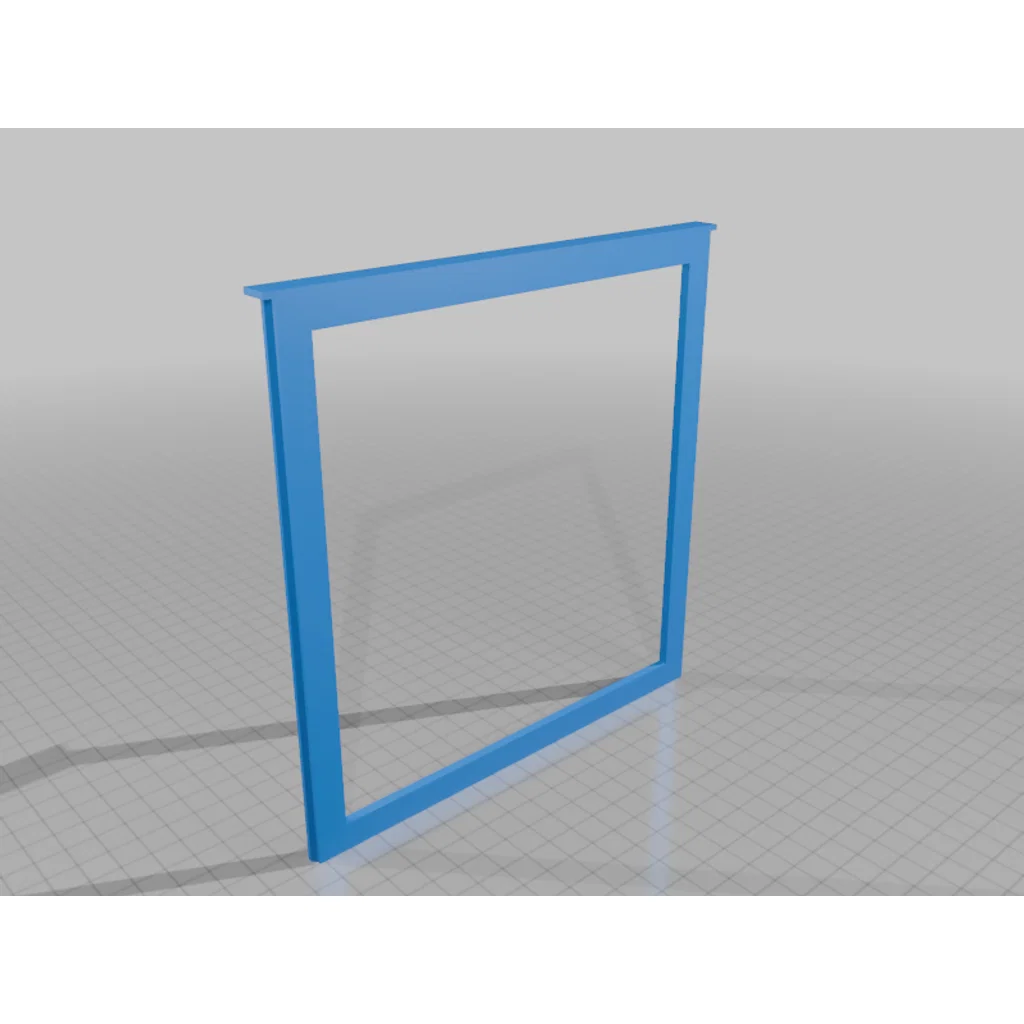

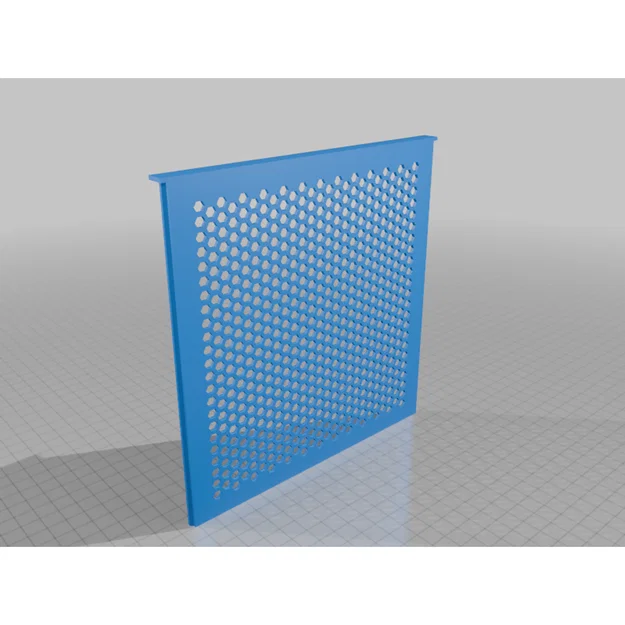

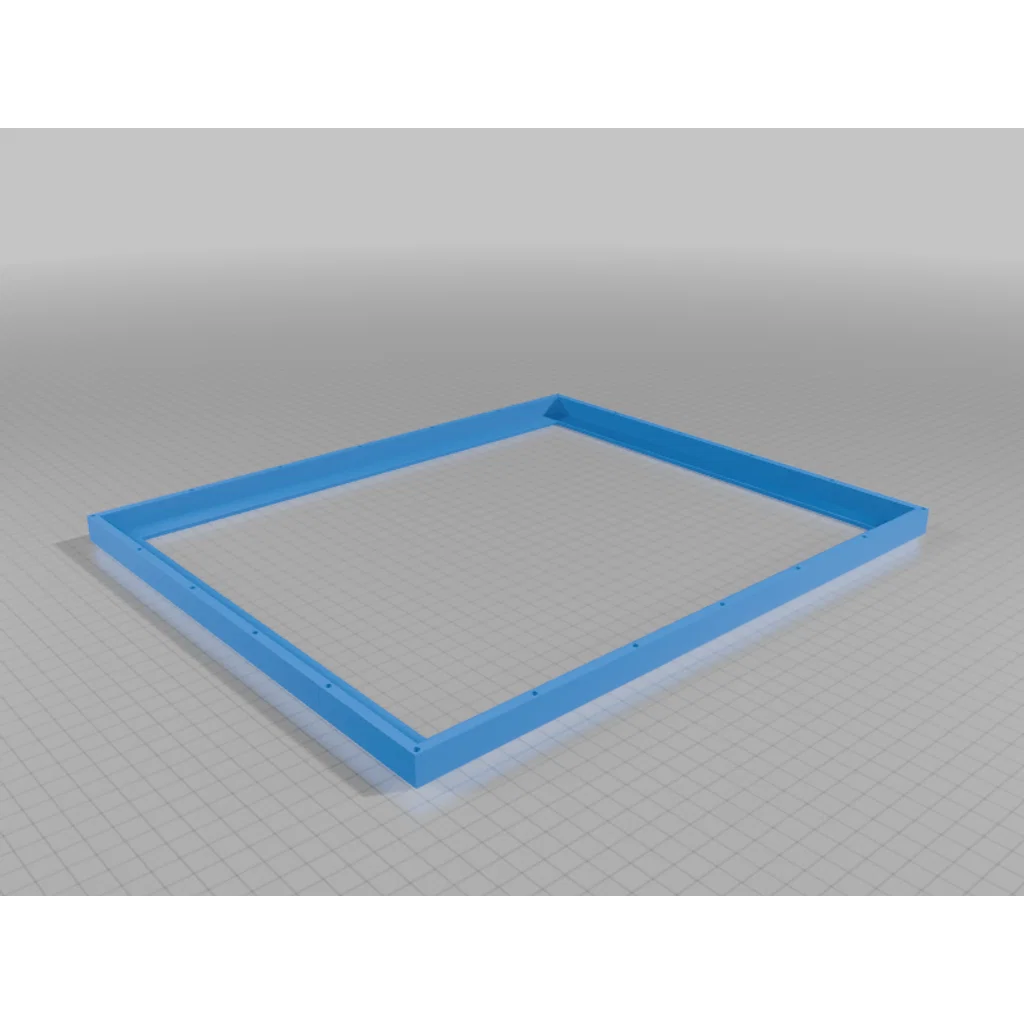

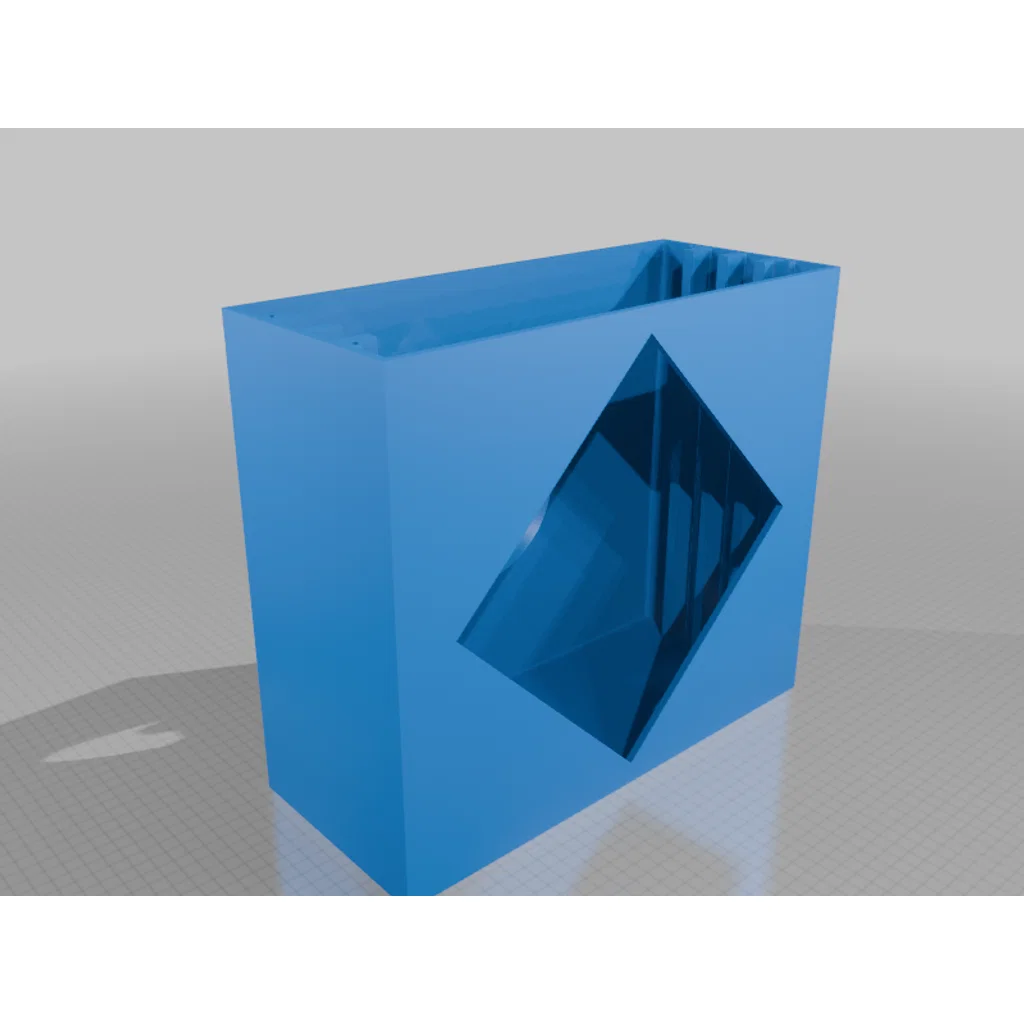

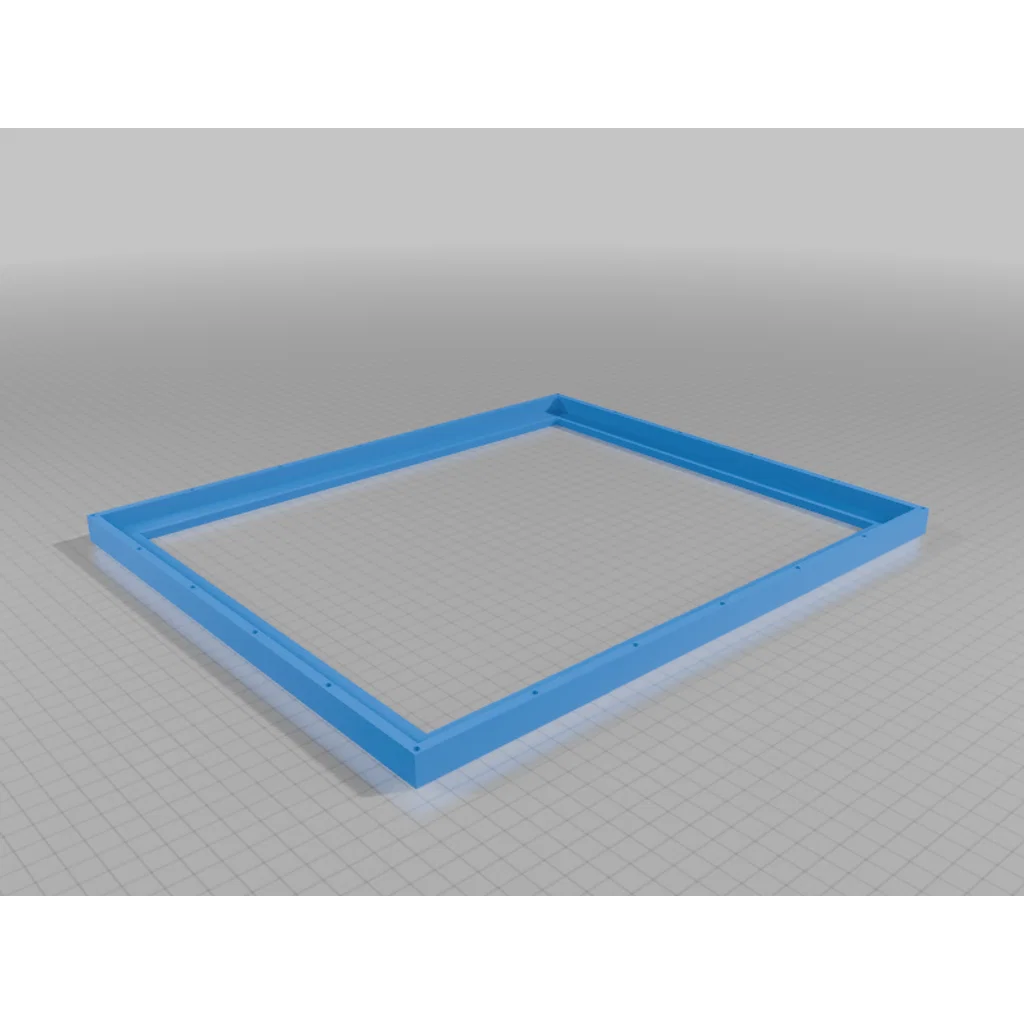

"Room_Filter_box" là thử thách đầu tiên của mình và nó không hiệu quả như kỳ vọng, phải dùng rất nhiều băng dính để bịt kín và gắn lưới chặn lông mèo. Phiên bản gắn trực tiếp vào ống (in-line) hoạt động tốt hơn nhiều và có thể lắp ráp với một "filter_cover" để tạo cửa hút mở hoặc hai cái cho phiên bản nối tiếp. Nó được thiết kế cho bộ lọc 2 tầng, nhưng bạn hoàn toàn có thể lắp 1 tầng hoặc thêm nhiều lớp lọc tùy ý. Bộ lọc này có thể kết nối với một hộp hút gió có lưới tháo rời để chặn lông mèo. Mình đã thiết kế 3 loại nắp cho hộp hút gió: loại mình đang dùng có rãnh để dán lưới cửa sổ, cùng hai loại họa tiết vuông và lục giác mà mình chưa in thử. Các bộ chuyển đổi và hộp có phần vành 138mm x 10mm nên dùng được nhiều loại ống khác nhau. Khớp nối có đường kính 138,5mm, bạn có thể quấn thêm vài vòng băng keo điện để kín khít hơn. Bộ này bao gồm các khớp nối ống 5,9 inch và 5,1 inch (ngược chiều kim đồng hồ), bạn có thể lật gương (mirror) trong slicer nếu ống của bạn xoay theo chiều ngược lại. Các bộ chuyển đổi được thiết kế cho dòng máy GE APFD06JASWG1 6200 Btu/h, nhưng có thể vừa với các đời máy khác. Mình đã đính kèm file gốc FreeCAD để mọi người có thể tự chỉnh sửa cho phù hợp. Lưu ý là các chi tiết này khá lớn, cần bàn in 400mm trở lên hoặc phải cắt nhỏ ra rồi dán lại.

Giai đoạn tiếp theo, mình sẽ làm một hộp gắn cửa sổ có lọc để lấy không khí bên ngoài, cùng một bộ chuyển mạch để máy lạnh có thể lấy gió ngoài trời hoặc trộn khí thay vì chỉ hút khí trong phòng. Dự định tương lai là thêm bộ trao đổi nhiệt và dùng ESP32 cùng cảm biến nhiệt độ, servo để tự động điều khiển máy lạnh dựa trên nhiệt độ phòng và máy in. Hiện tại mọi thứ đang ở mức "dùng tốt", chắc chắn sẽ còn cải tiến nhiều trong tương lai.
