Nắp đậy bình gas Propane (Đa màu/Đa thân)

Tác giả YvesChaudron_1736507

Lượt tải
1
Lượt thích
1
Lượt coi
39
Tải tất cả (.zip)· 6 file · 6,1 MB· 6,1 MB

File 6 6,1 MB

  • Propane_Tank_Cap_Full_Cut_WChamfer_1783342871.stlSTL · 1,5 MB
  • Propane_Tank_Cap_Empty_Cut_WChamfer_1783342872.stlSTL · 1,5 MB
  • Propane_Tank_Cap_EmptyBase_1783342873.stlSTL · 1,5 MB
  • Propane_Tank_Cap_FullBase_1783342874.stlSTL · 1,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#408549
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

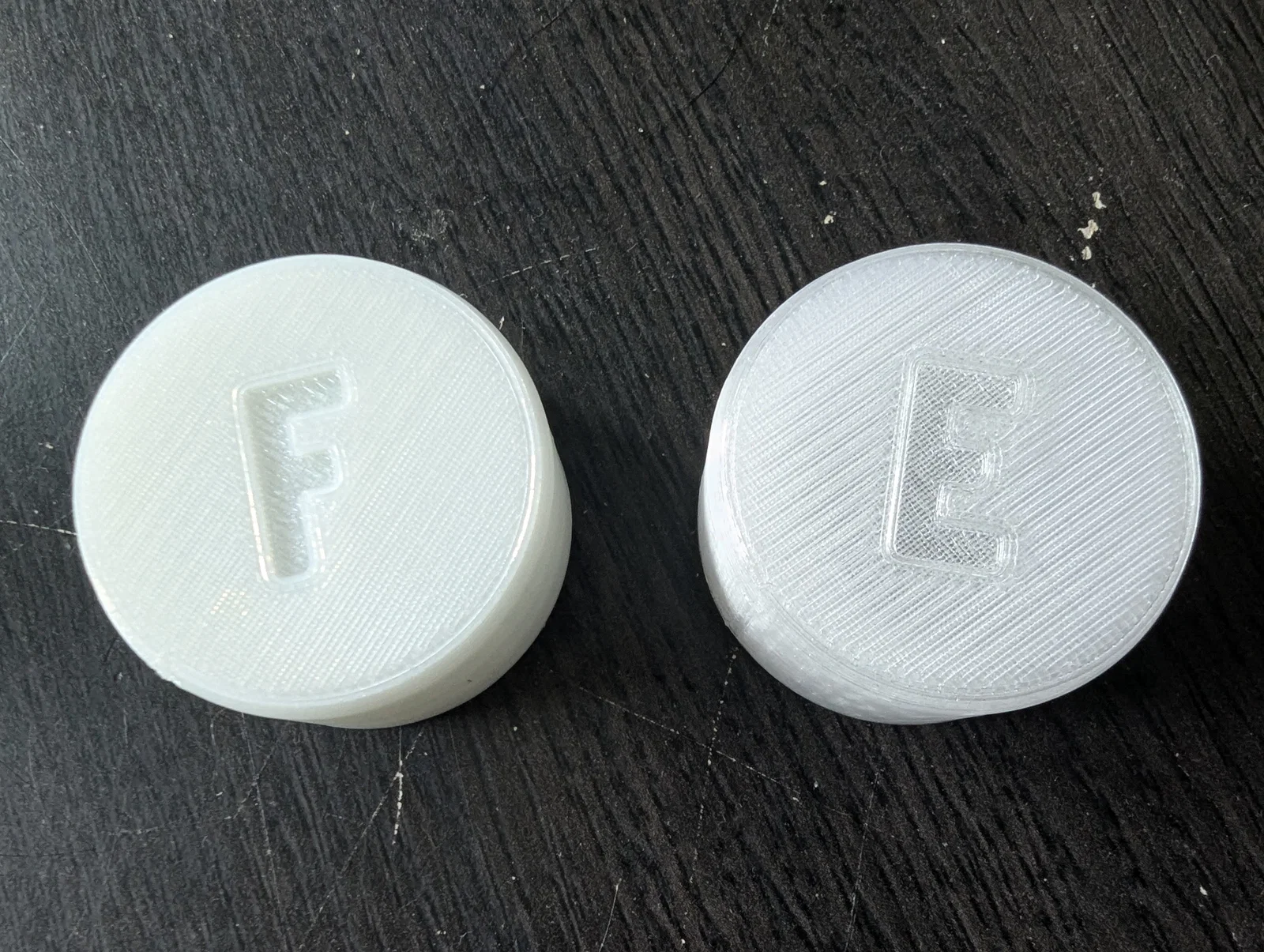

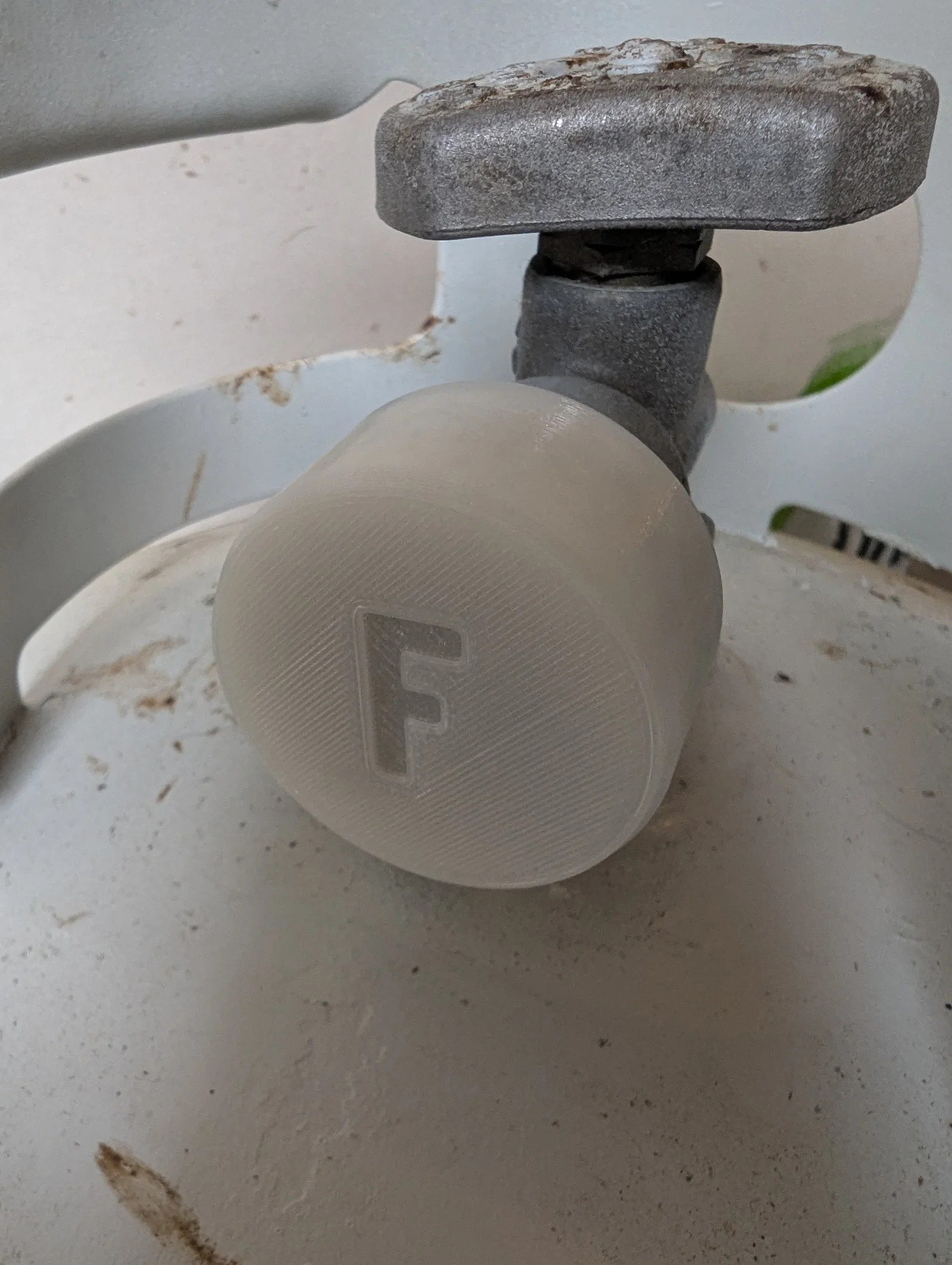

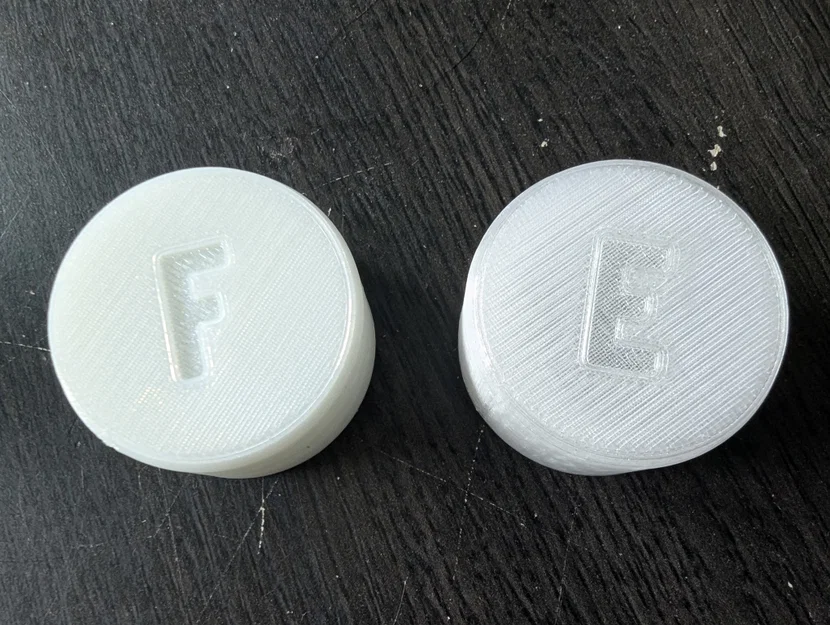

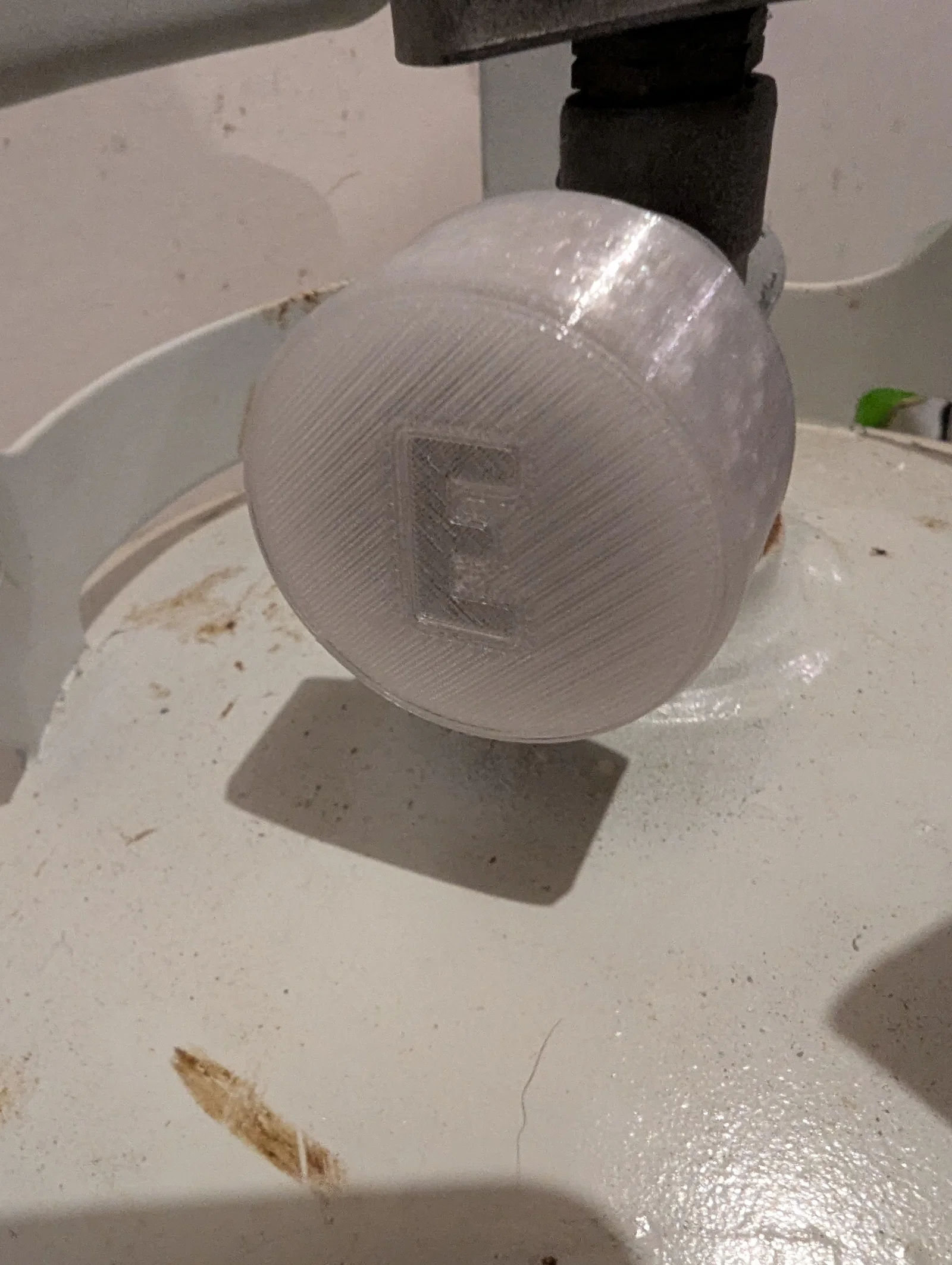

Nắp đậy được thiết kế riêng cho bình gas propane tiêu chuẩn. Sử dụng bước ren và số ren chuẩn ACME QCC-1 với phần thoát ren được tính toán kỹ lưỡng. Mình đã nâng cấp thiết kế này lên một tầm cao mới so với các loại nắp đơn sắc thông thường; mẫu này đã sẵn sàng cho AMS với các chi tiết đa thân (multibody). Mình cũng đã kiểm tra kỹ dung sai để phù hợp với nhiều loại máy in FDM khác nhau, dựa trên kích thước đầu phun 0.4mm và hình học thiết kế cơ bản dưới đây.

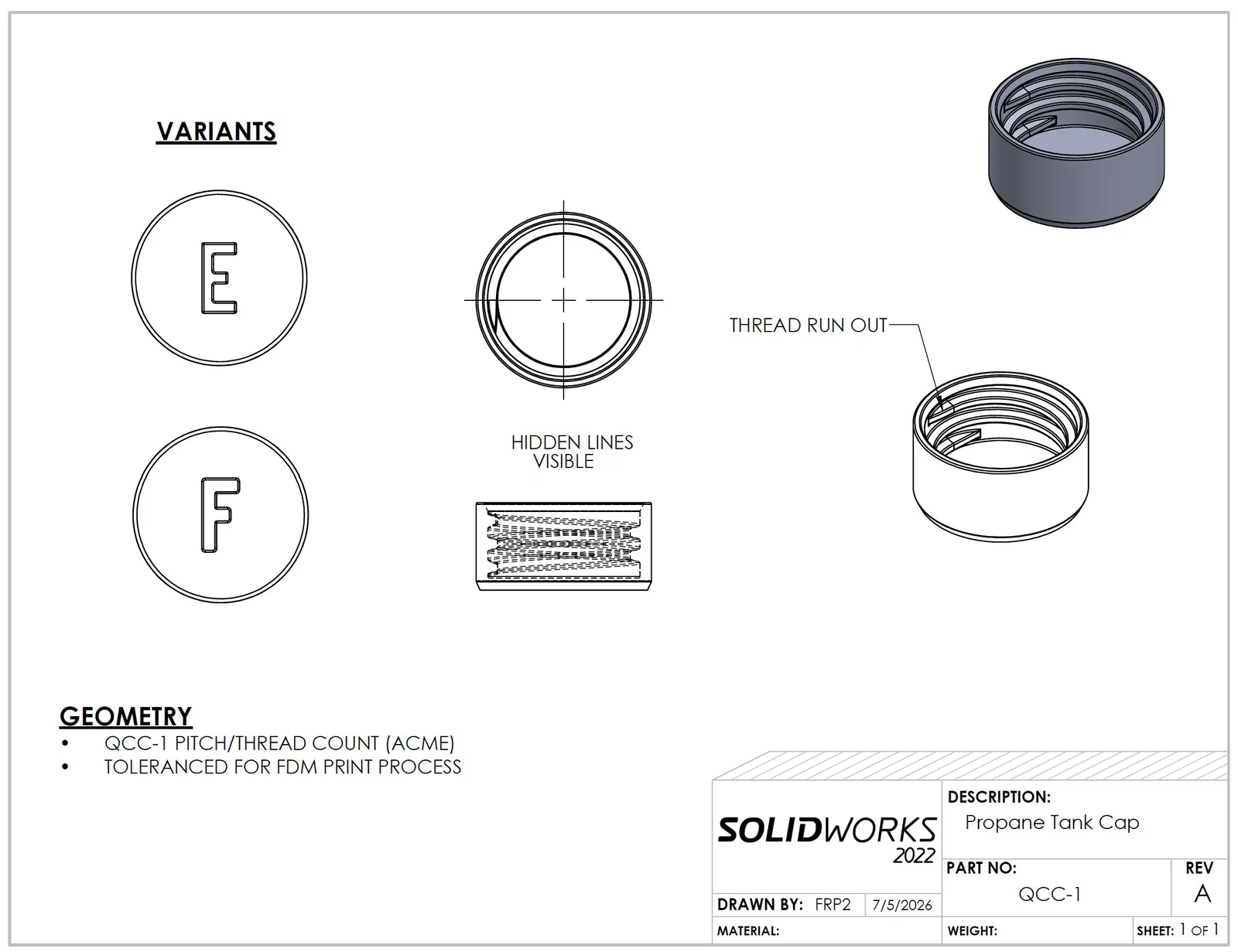

Các nguyên tắc thiết kế được áp dụng:

Đường kính đỉnh danh định: 1.3125"

Bước ren: 0.2"

Chiều cao: 0.1"

Góc ren (V-Angle): 29 độ

Chiều rộng đỉnh ren phẳng: 0.0741"

Được thiết kế bằng Solidworks
