Soma Stick - Thử thách xếp hình khối 3D độc đáo

Soma Stick

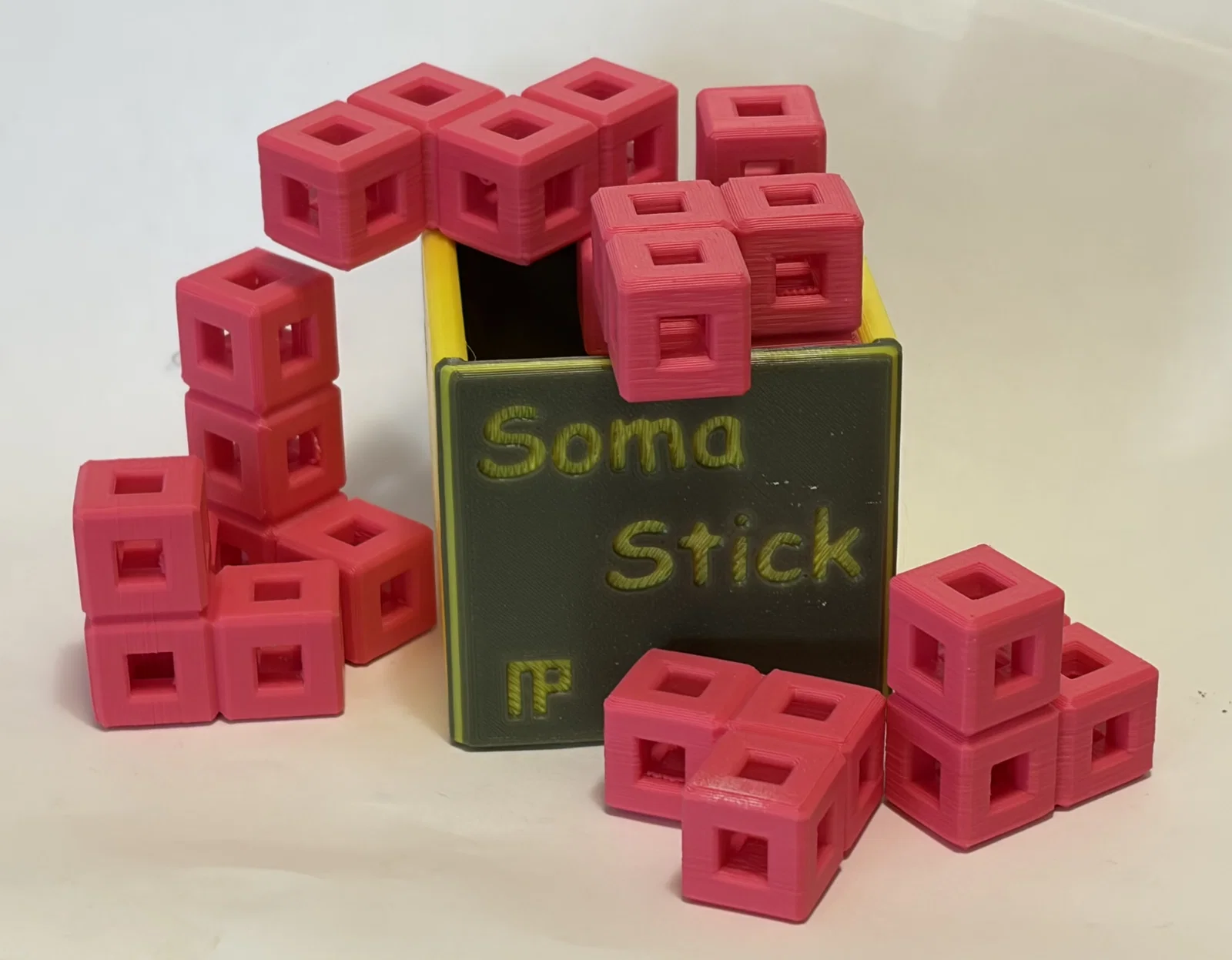

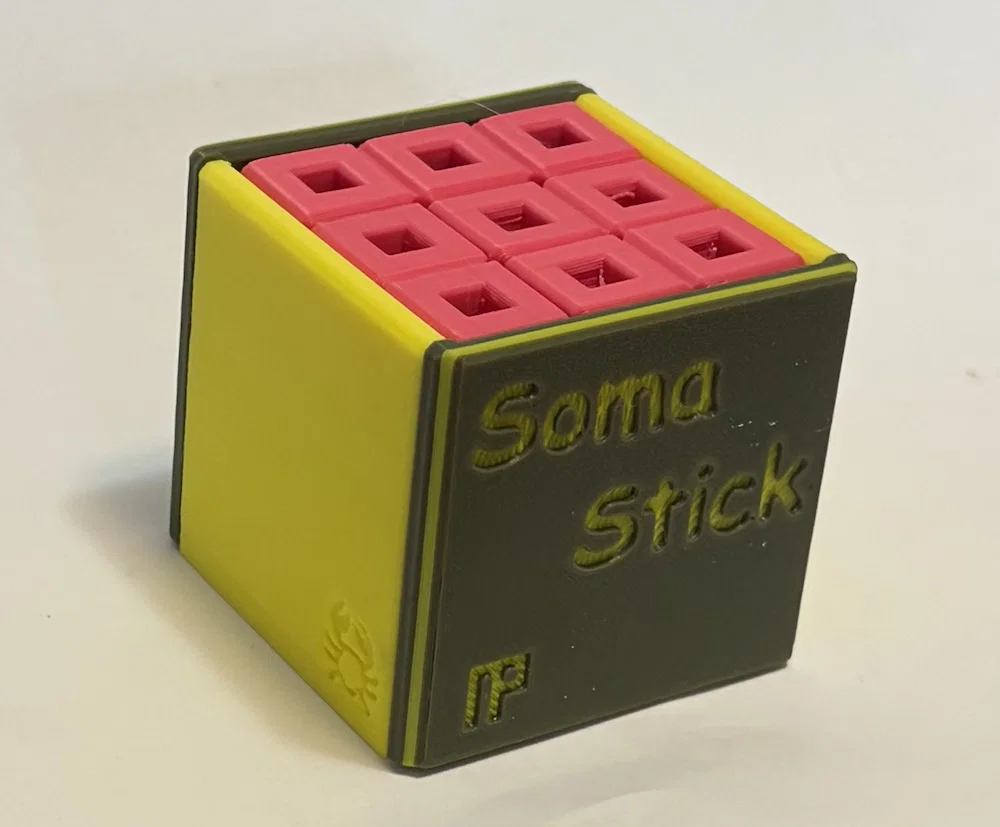

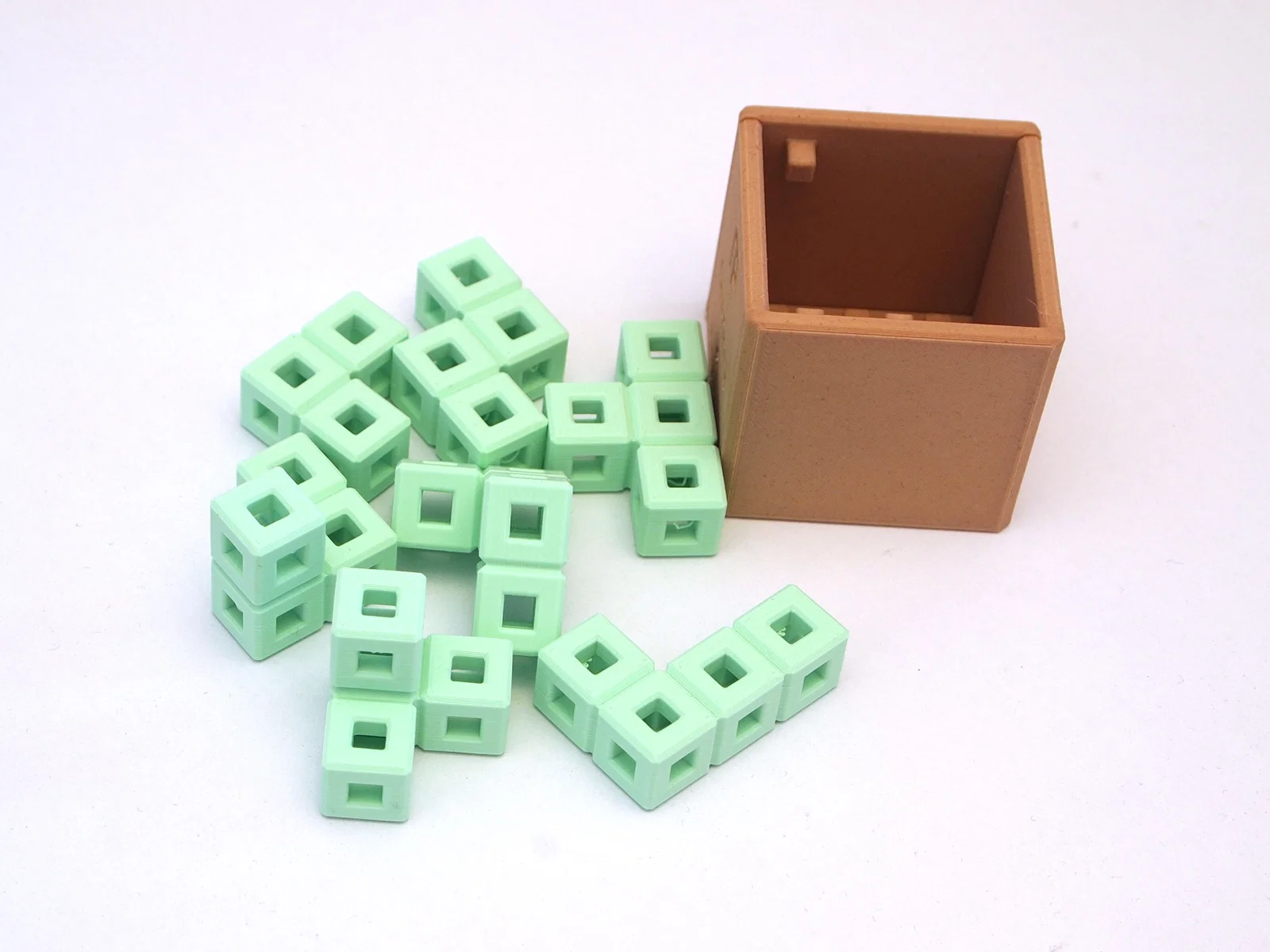

Khối lập phương “Soma” là một khối 3x3x3 được cắt thành 7 mảnh với hình dạng đặc biệt. Chúng mình đã quay lại với những mảnh ghép nổi tiếng này (cũng được dùng trong bộ No Picnic Basket) để tạo ra một thử thách xếp hình hóc búa. Bảy mảnh Soma được đục lỗ ở tất cả các mặt và phần hộp có 7 chốt vuông được đặt ở những vị trí chiến lược.

Người chơi cần khéo léo điều khiển các mảnh ghép vượt qua những chốt này; xếp gọn gàng cả 7 mảnh vào trong hộp bằng các thao tác di chuyển theo đường thẳng. Kết quả là trong tổng số 11.520 cách lắp ráp, chỉ có duy nhất một lời giải đúng. Chỉ những fan cứng của các trò chơi xếp hình mới có thể tìm ra đáp án!

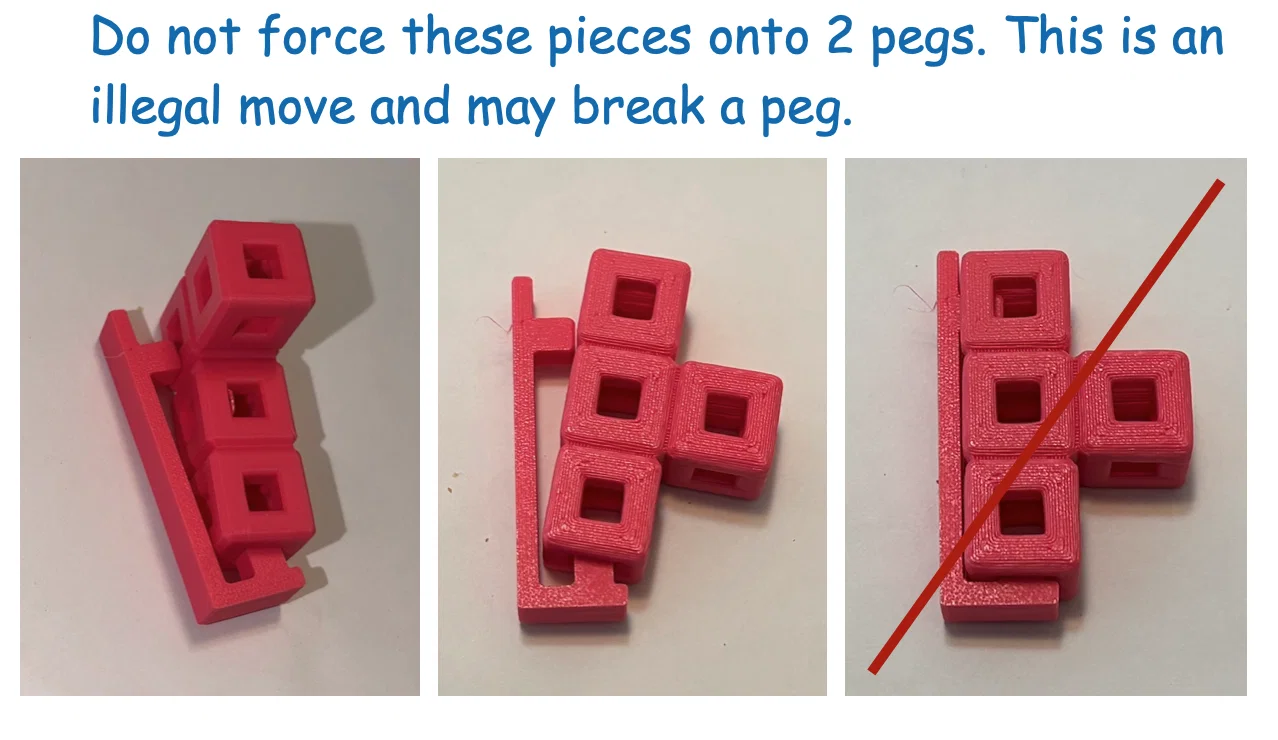

Lời giải không sử dụng các thao tác xoay, bạn hãy xem hình ảnh đi kèm để tránh thực hiện các nước đi sai quy tắc với các mảnh L và T nhé. Một dụng cụ “Square Hole Tool” được cung cấp để đảm bảo các lỗ trên mảnh ghép không bị kẹt vào chốt. Tất cả các chuyển động phải trượt thật nhẹ nhàng.

Hướng dẫn in 3D

In tất cả các chi tiết theo hướng đặt trong file STL.

Các bộ phận đã được kiểm tra với nhựa PLA, sử dụng chiều cao lớp 0.2mm, 3 đường bao (walls) và độ phủ (infill) 15%. Không cần hỗ trợ (support). Bạn có thể tăng thêm infill hoặc số lớp vỏ để mảnh ghép chắc chắn hơn. Nếu in dụng cụ Square Hole Tool, hãy dùng đủ số lượng đường bao để dụng cụ này thật cứng cáp.

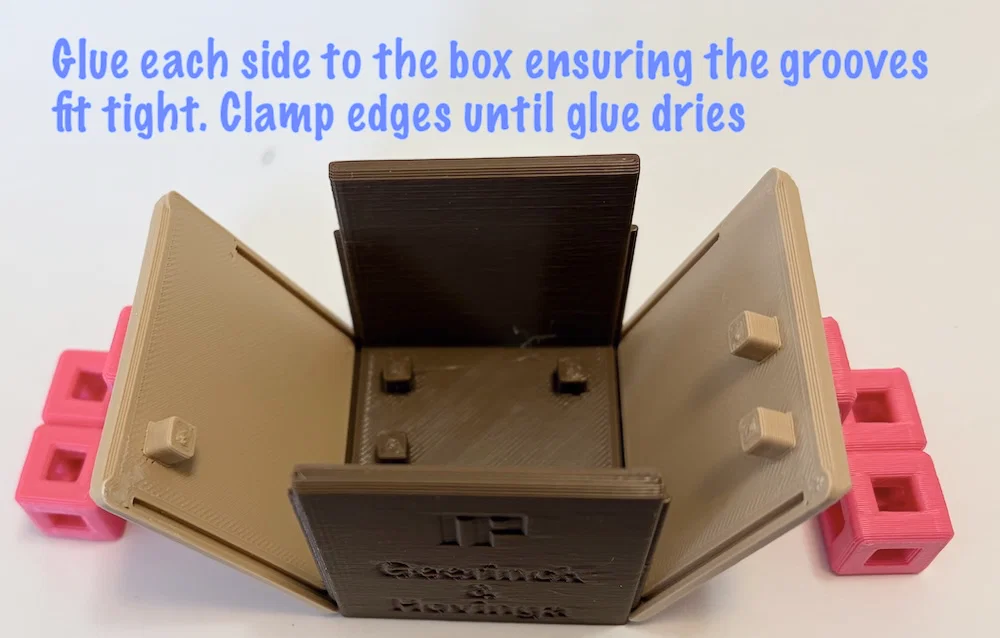

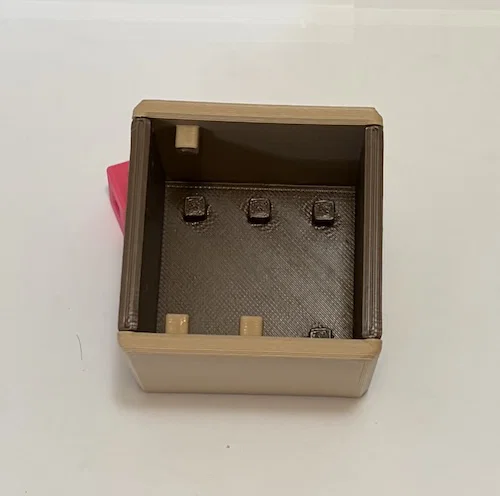

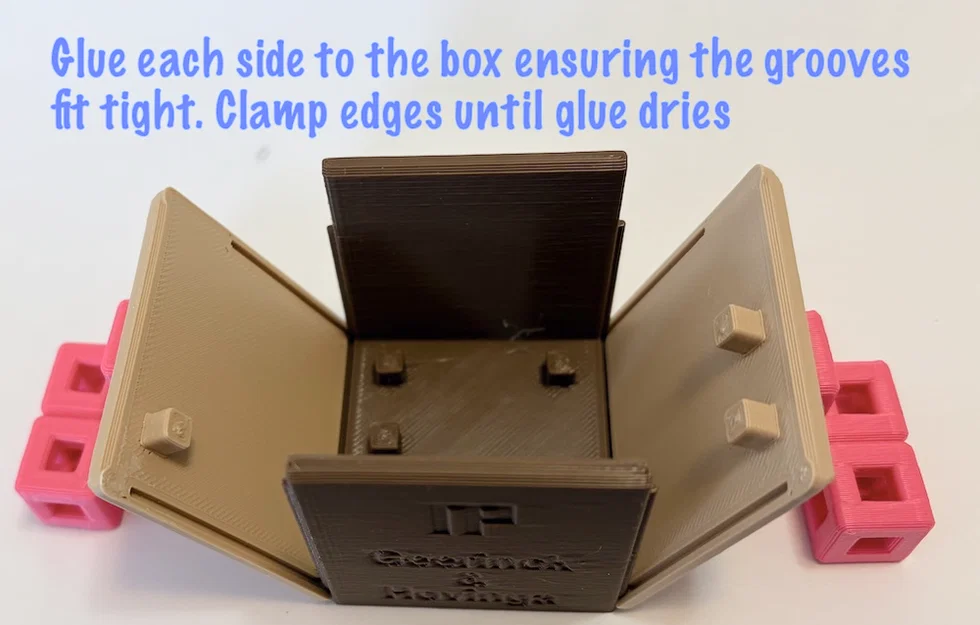

Hai mặt bên của hộp có các rãnh, bạn chỉ có thể lắp chúng vào hộp đúng chiều. Hãy dán keo cả hai mặt và kẹp chặt các cạnh lại. Đừng tạo lực ép vào giữa các vách vì chúng có thể bị cong vào trong.

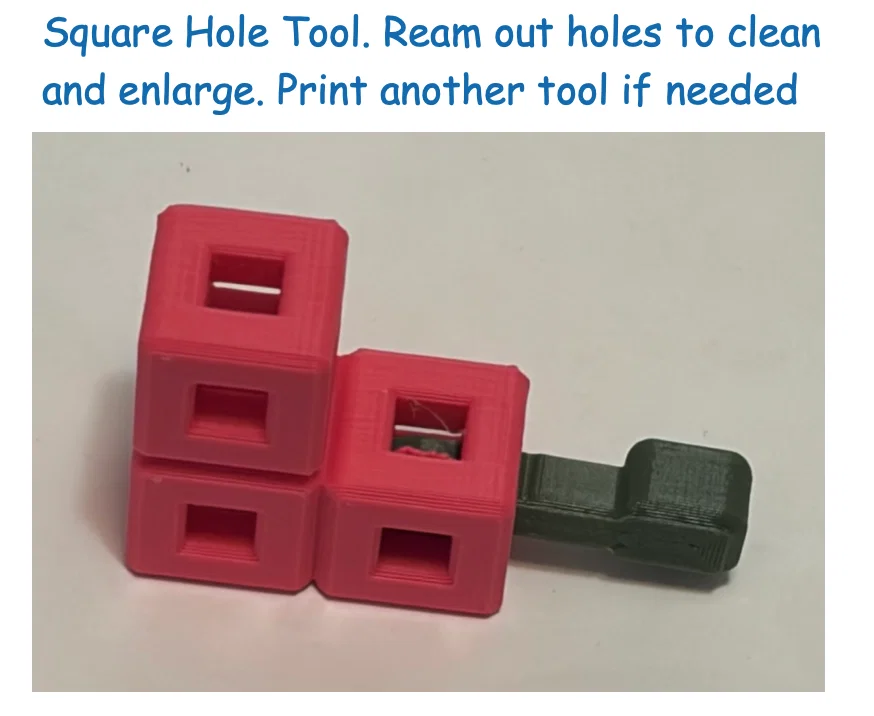

7 mảnh Soma với các lỗ vuông trên thành đứng đòi hỏi máy in của bạn phải thực hiện các đoạn bắc cầu (bridge). Các đoạn này khá ngắn nên máy in thường xử lý tốt, nhưng đôi khi có thể bị võng khiến phần lắp vào chốt bị chặt. Có một thanh vuông gọi là “Square Hole Tool” mà bạn có thể in ra để đẩy vào/ra lỗ vuông nhằm làm sạch ba-dớ và nới rộng lỗ. Nếu thanh này không lọt, bạn có thể cần dùng nhíp nhọn để vệ sinh trước. Nếu làm sạch nhiều lỗ, có thể bạn sẽ cần in thêm dụng cụ này vì nó sẽ bị mòn dần khi sử dụng. Các chốt có thể được làm nhỏ hơn, nhưng như vậy sẽ khiến các bước đi sai quy tắc dễ thực hiện hơn (dễ làm gãy chốt).

Độ khó

3.4 đến 4 trên 5

Dự án Printable Puzzle Project

Printable Puzzle Project hướng đến việc chia sẻ các mô hình mã nguồn mở chất lượng cao của nhiều thiết kế trò chơi trí tuệ. Tất cả các mô hình của chúng mình được đăng tải với sự cho phép hào phóng từ các nhà thiết kế và chỉ được cấp phép cho mục đích phi thương mại. Bất kỳ ai cũng có thể in để sử dụng cá nhân, nhưng việc bán hoặc thương mại hóa chúng là không được phép, và các nhà thiết kế vẫn giữ mọi quyền tác giả đối với tác phẩm của họ.

Các câu đố của chúng mình được thiết kế bằng thư viện mã nguồn mở puzzlecad. File .scad được đính kèm trong mô hình này phòng trường hợp bạn muốn tùy chỉnh các thông số thiết kế; thông tin chi tiết về cách thực hiện có trong hướng dẫn PPP Puzzle Modeling.

Bộ sưu tập "No Problem Puzzle Collection" chứa nhiều câu đố với các loại hộp phức tạp, vốn rất khó để mô hình hóa bằng open-scad. Ngoài ra, các file thiết kế gốc của những chiếc hộp này đã bị mất do lỗi ổ cứng. Đó là lý do tại sao các câu đố này chỉ bao gồm file scad cho các mảnh ghép.

Về các nhà thiết kế

Từ tháng 11 năm 2020 đến tháng 4 năm 2023, Theo Geerinck và Symen Hovinga đã hợp tác dưới tên gọi "No Problem Puzzles" để thiết kế và sản xuất các trò chơi trí tuệ. Nhiều trò chơi xếp hình độc đáo của họ giới thiệu các tính năng thú vị như cửa hoặc các phần tử trượt. Những tính năng này và cách chúng vận hành luôn mang đến một khía cạnh mới mẻ, đầy tính giải trí cho những bài tập xếp hình quen thuộc. Những trò chơi này trước đây từng được bán qua một dịch vụ in ấn trực tuyến. Hoặc, đối với những người sở hữu máy in 3D, file thiết kế có thể được lấy từ Symen.

Tuy nhiên, sau sự ra đi đầy tiếc nuối của Symen, việc mua hàng qua ‘No Problem Shop’ không còn khả thi nữa. Do đó, Theo đã quyết định công khai các thiết kế để mọi người có thể tự in 3D và thưởng thức cho nhu cầu cá nhân.

Các sửa đổi đối với thiết kế gốc giúp việc in ấn dễ dàng và thẩm mỹ hơn được thực hiện bởi Dave Crabbe.
