Tấm chuẩn đo kích thước lỗ & rãnh (Hình tròn, rãnh, hình vuông)

Tấm chuẩn đo độ chính xác lỗ & rãnh (5mm–30mm)

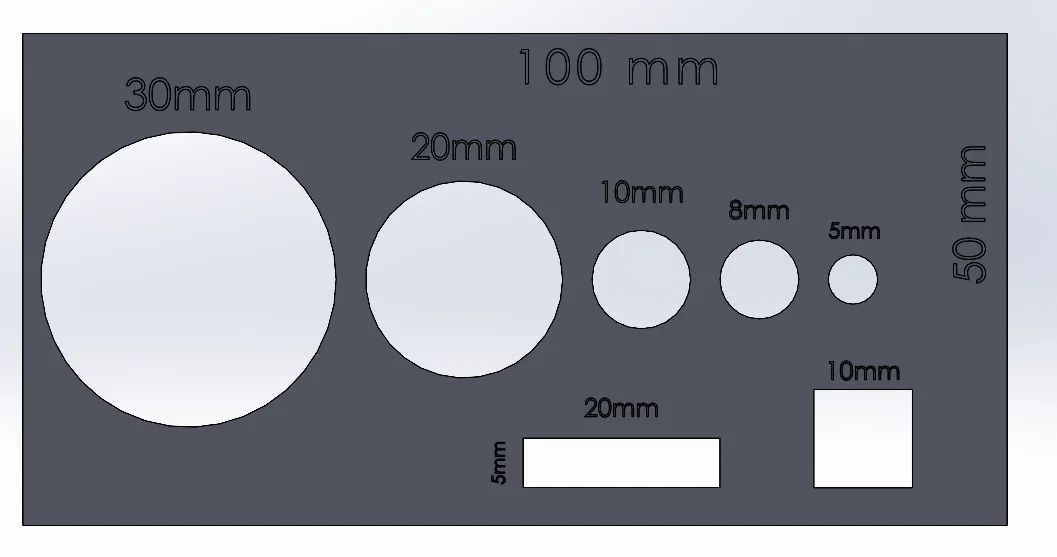

Đây là một mẫu in kiểm thử đơn giản giúp bạn kiểm tra độ chính xác thực tế của máy in 3D. Tấm này bao gồm các vòng tròn, rãnh và hình vuông được đánh dấu kích thước từ 5mm đến 30mm. Bạn chỉ cần in một lần, sau đó dùng thước kẹp đo lại từng lỗ để xem máy in của mình đạt độ chính xác đến đâu so với thông số thực tế.

Tại sao việc này lại quan trọng: Đa số các máy in khi mới mua về đều chưa được căn chỉnh hoàn hảo. Những sai số nhỏ trong lưu lượng nhựa (flow rate), thông số steps/mm, hoặc độ ép lớp đầu tiên (first-layer squish) có thể làm lỗ in ra nhỏ hơn (hoặc lớn hơn) so với thiết kế, khiến ốc vít, linh kiện chèn, vòng bi hay khớp nối không vừa vặn khi bạn in các mô hình khác. Bài kiểm tra này giúp bạn phát hiện sớm các lỗi đó trước khi lãng phí nhựa vào những dự án lớn hơn.

Cách sử dụng:

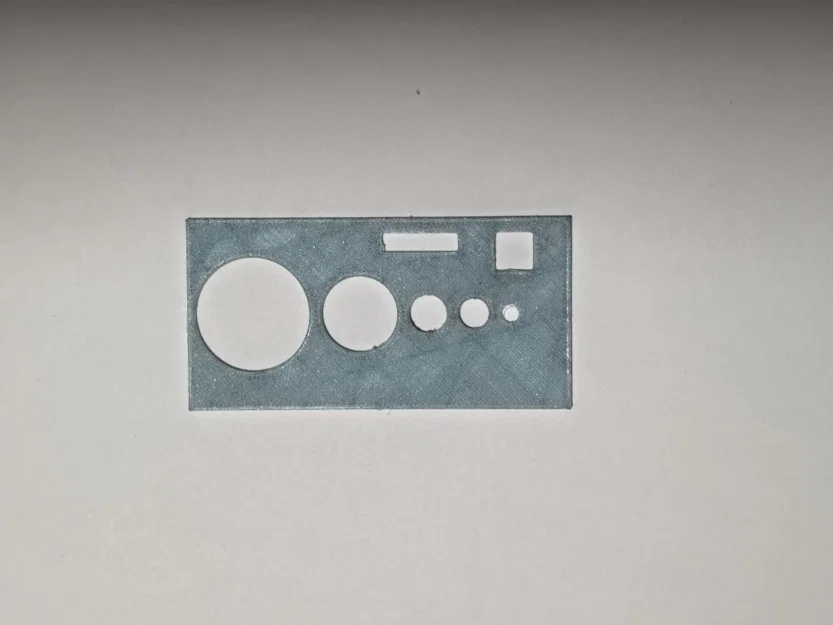

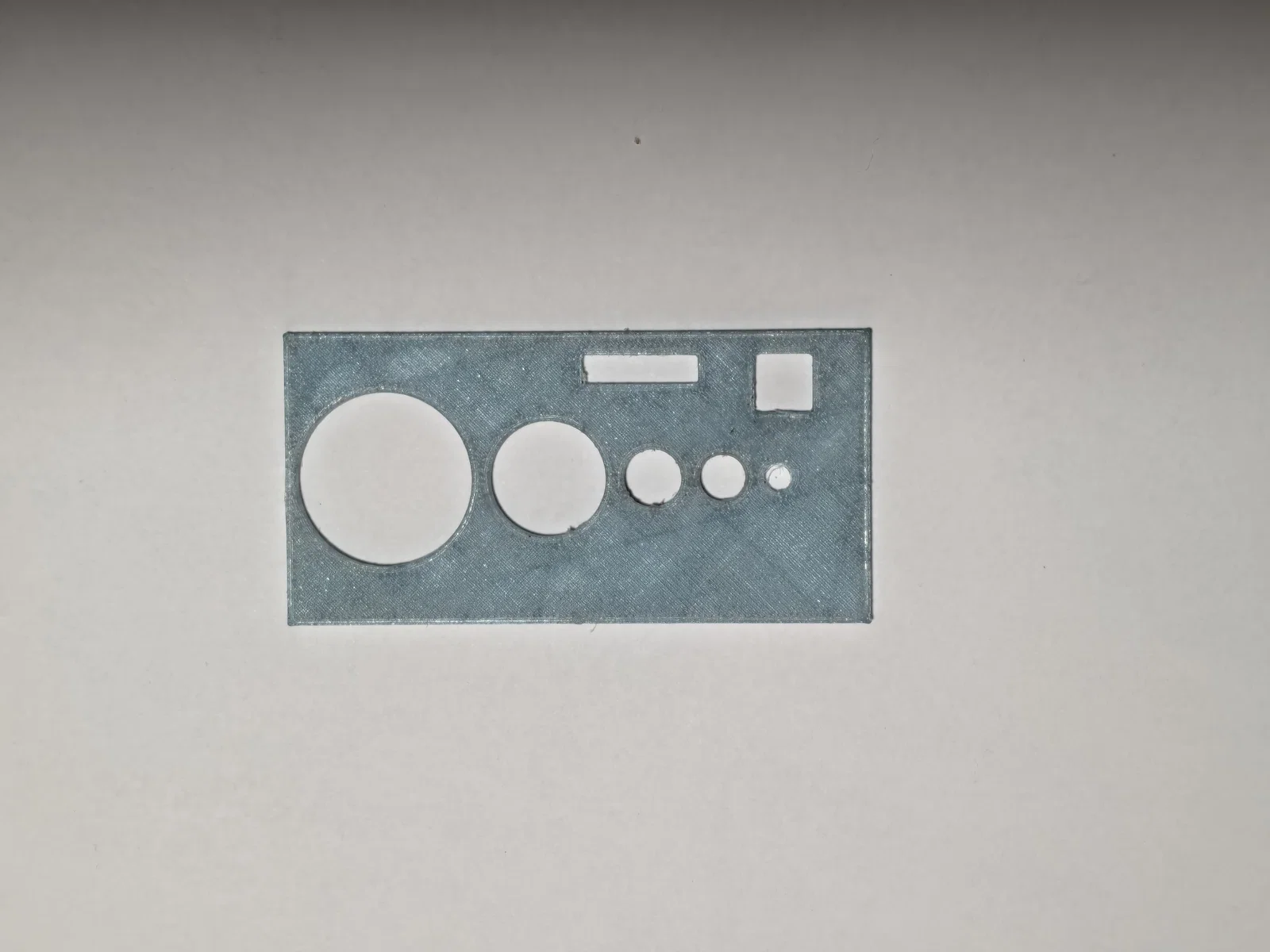

1. In tấm mẫu ở trạng thái phẳng, không cần dùng support.
2. Đợi nhựa nguội hẳn rồi mới đo (nhựa sẽ co lại nhẹ khi nguội).

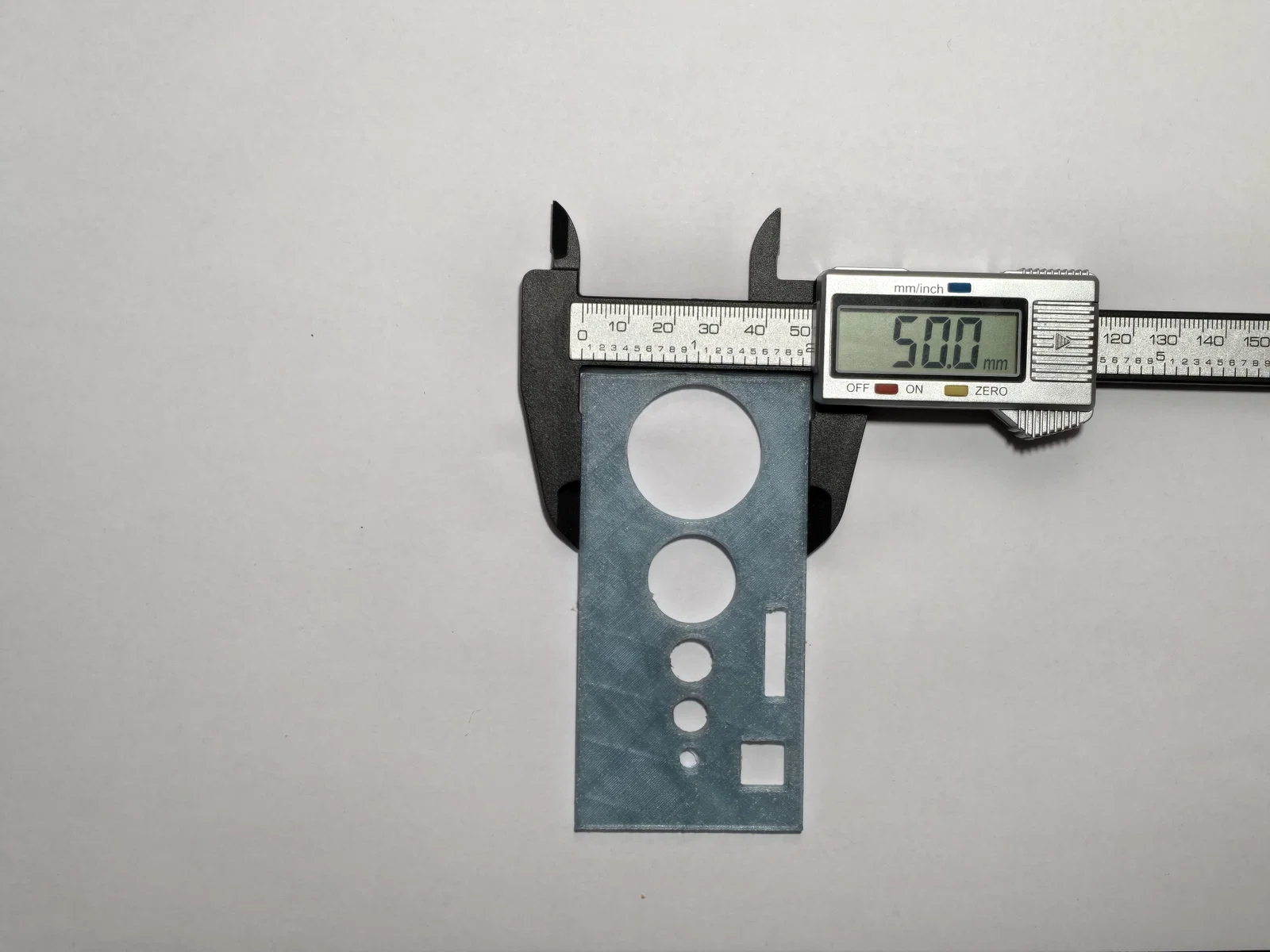

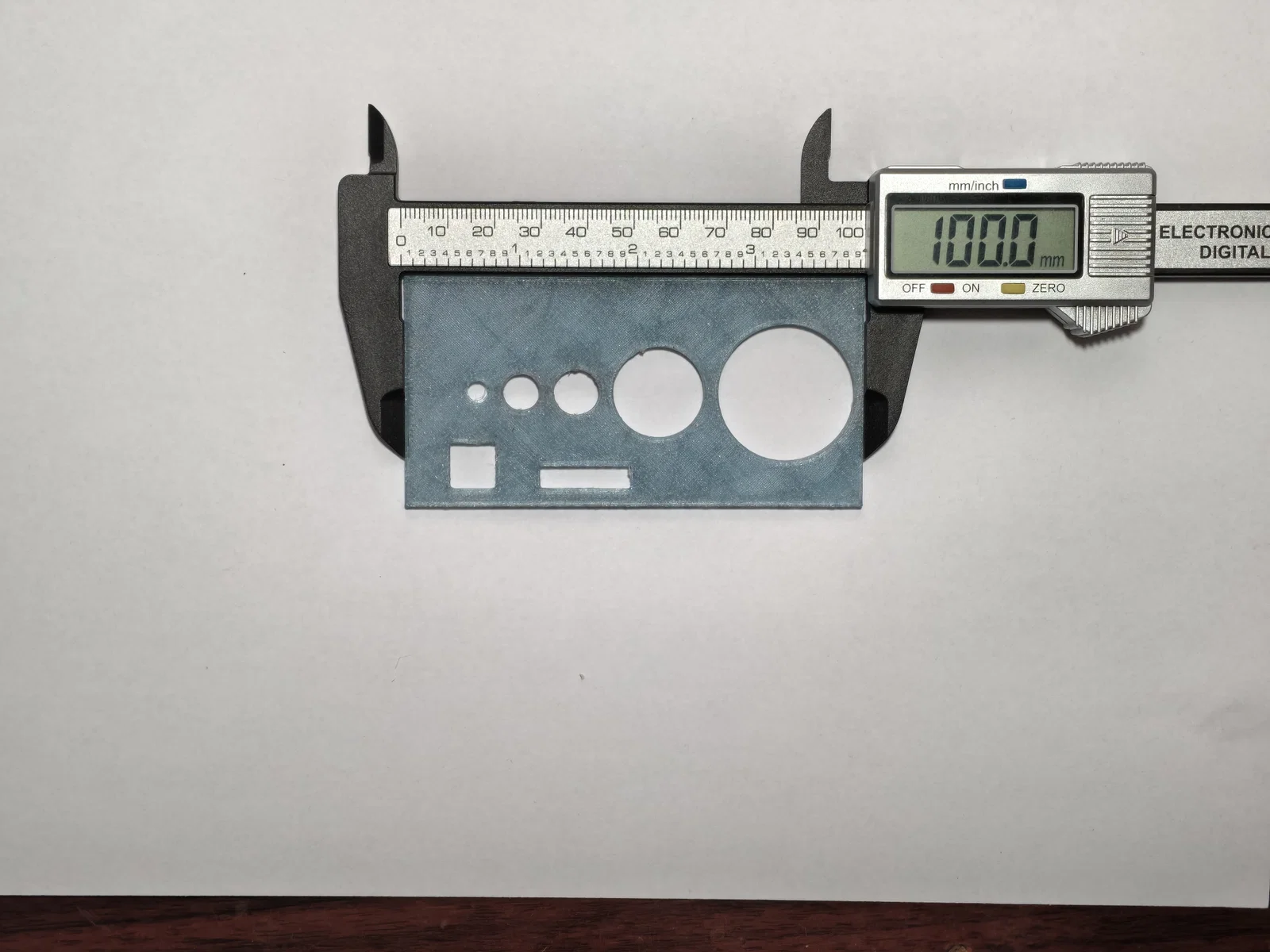

3. Dùng thước kẹp đo từng lỗ/rãnh và so sánh với kích thước đã ghi trên đó.
4. Đối chiếu kết quả để biết máy in của bạn đang gặp vấn đề gì.

Cài đặt in mẫu:

• Máy in: Ender 3 V2 (đầu phun 0.4mm mặc định)
• Độ cao lớp (Layer height): 0.24mm
• Độ lấp đầy (Infill): [15%] có thể giảm xuống
• Không cần support

Mẹo: Hãy chạy lại bài kiểm tra này sau mỗi lần bảo trì máy quan trọng (thay đầu phun, cân bàn, chỉnh độ căng đai) để đảm bảo máy của bạn vẫn đang hoạt động chuẩn xác.
