Đế gắn điều khiển từ xa Insta360 Luna Ultra cho gậy selfie

Giới thiệu

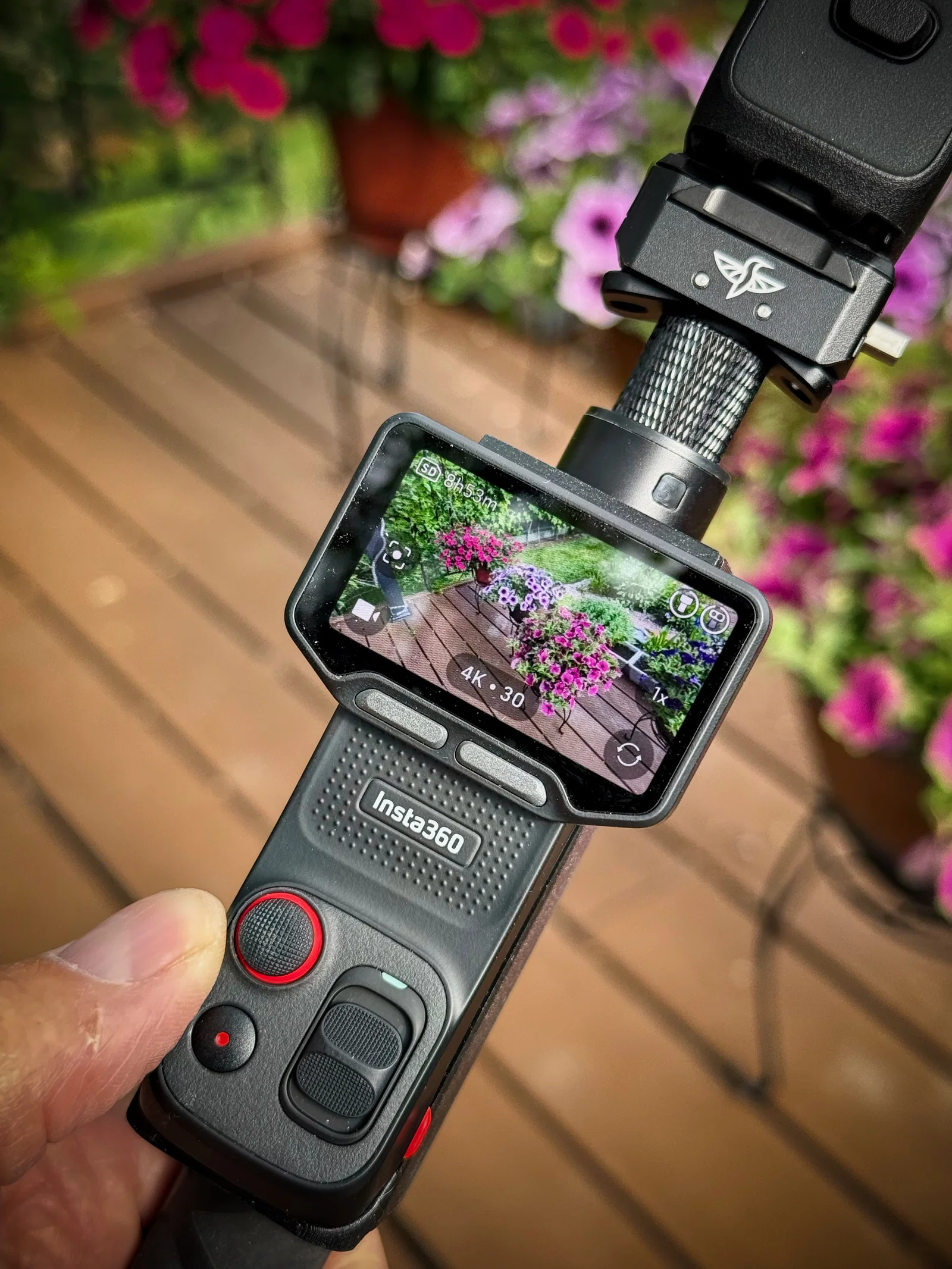

Chiếc Insta360 Luna Ultra mới là một chiếc máy ảnh tuyệt vời với tính năng nổi bật (ngoài khả năng chụp ảnh 33MB và quay video 8k), đó chính là màn hình/bảng điều khiển từ xa có thể tháo rời! Để thực hiện các góc quay kiểu drone (ở những nơi thường cấm bay flycam), mình thích gắn Luna Ultra lên cây gậy nối dài 10 foot và cầm trên đầu. Vấn đề duy nhất là mình phải loay hoay cầm nắm mọi thứ. Thế nên, mình đã thiết kế một đế gắn (docking mount) cho bảng điều khiển, gắn được vào hai loại gậy selfie/gậy nối dài phổ biến của Insta360. Giờ đây, mình có thể điều khiển máy ảnh từ xa mà không cần phải kéo gậy lên xuống liên tục hay lóng ngóng dùng app trên điện thoại nữa. Các file .zip của mô hình nằm trong phần các file khác.

Các linh kiện cần thiết/tùy chọn cho mô hình này

1. Đế gắn cho gậy 4 foot (1 mảnh): trượt vào gậy bằng khớp nối ma sát.

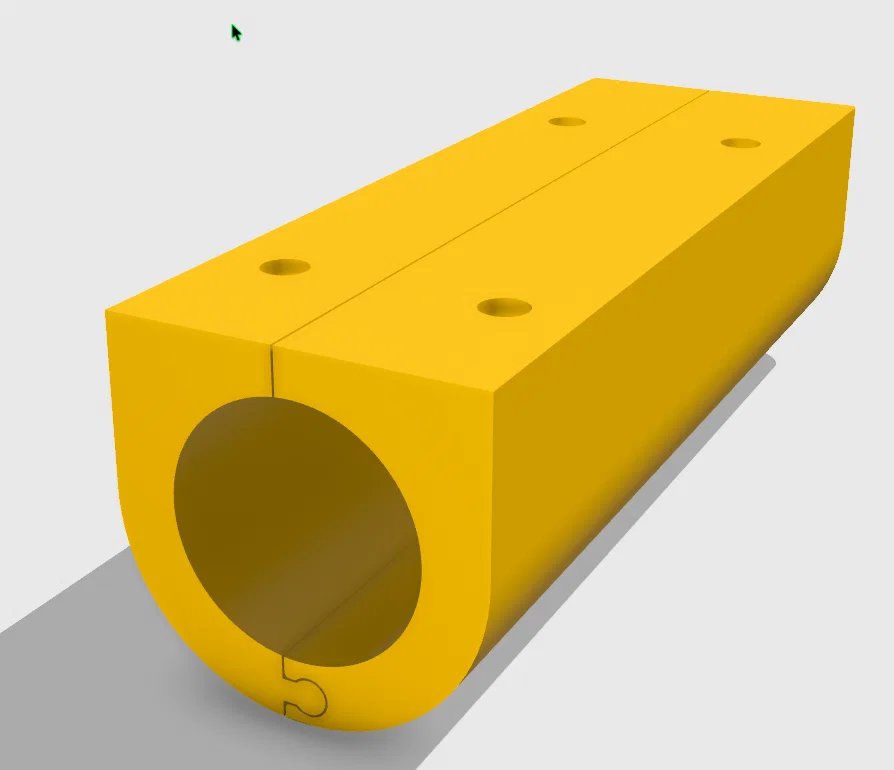

2. Đế gắn cho gậy 4 foot (2 mảnh): kẹp quanh thân gậy.

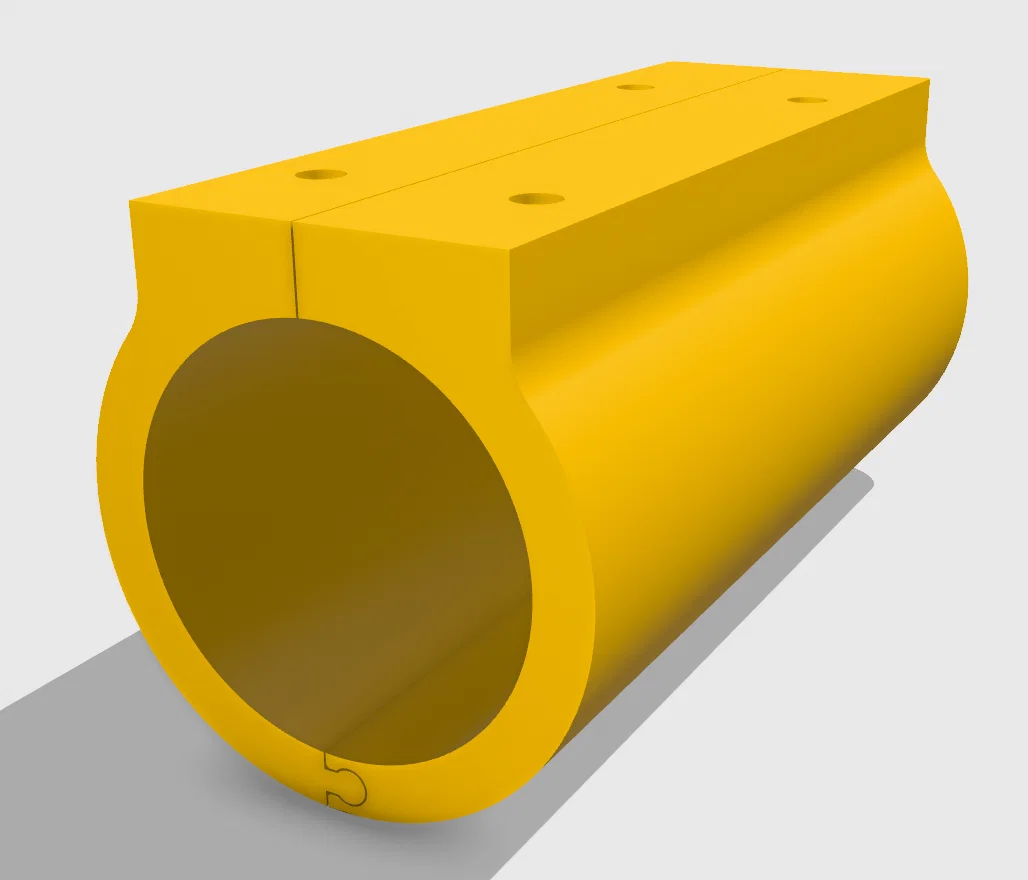

3. Đế gắn cho gậy 10 foot (2 mảnh): kẹp quanh thân gậy.

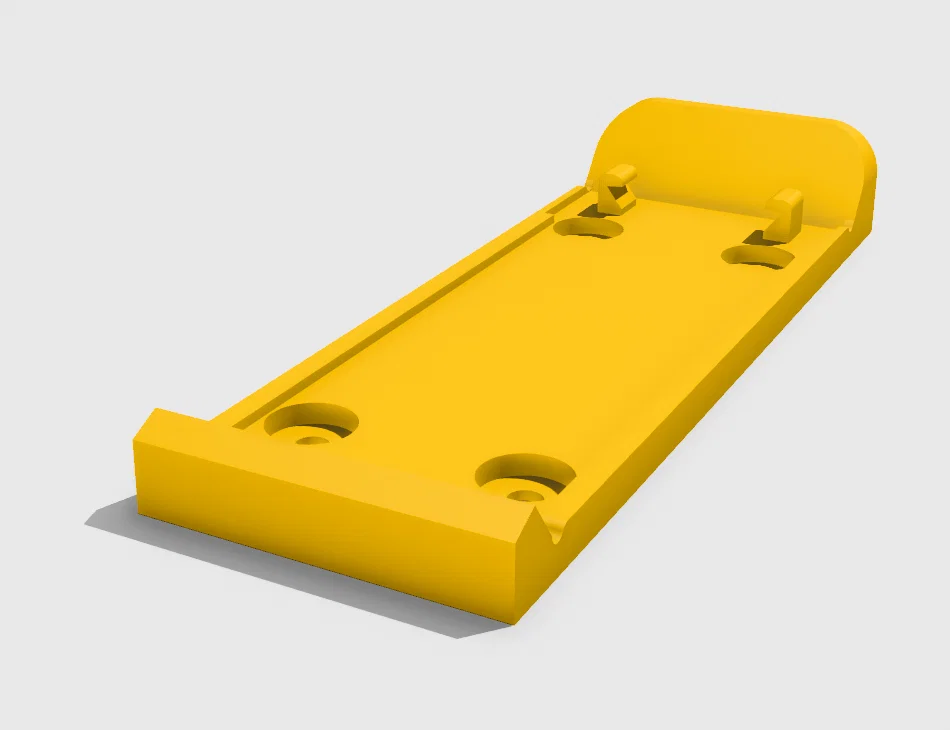

4. Tấm đệm kết nối (interface plate) gắn vào đế cho cả hai loại gậy 4 foot hoặc 10 foot.
5. Ốc chèn ren M3x6 (4 cái cho mỗi đế).
6. Ốc vít đầu chìm M3x5 (4 cái cho mỗi đế).

In ấn

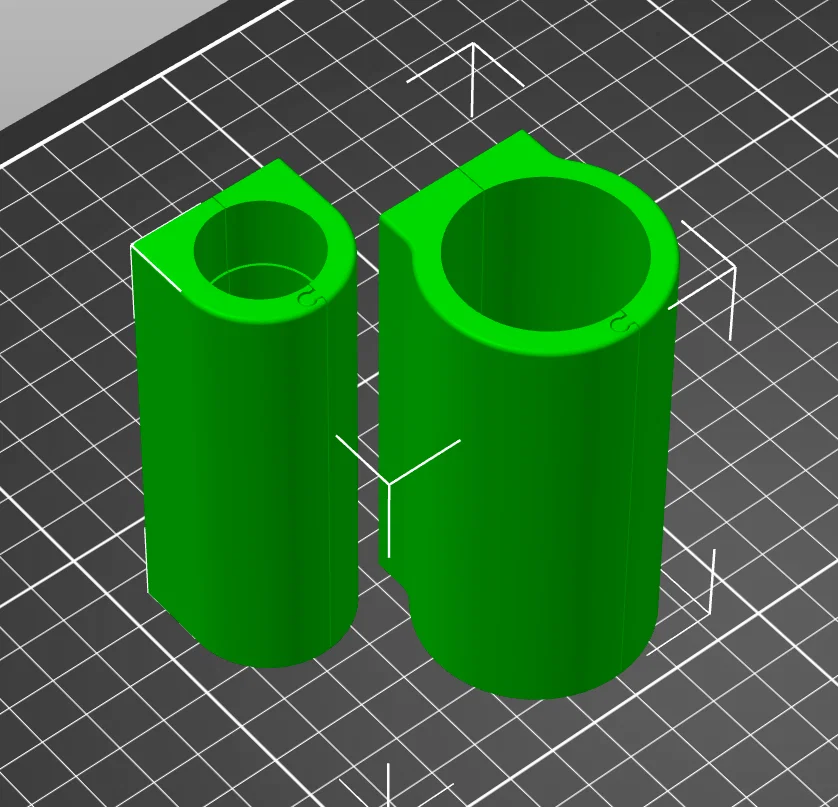

1. Các model .stl và .3mf đã được bao gồm, bạn nên kiểm tra kỹ hướng đặt khi mở file. Nếu chưa đúng, hãy đặt bề mặt phẳng lên bàn in.
2. Mình dùng máy OPXL5H, đầu phun .4, độ lấp đầy (infill) 30%, profile cấu trúc.
3. Đối với các phần đế, mình in ở độ dày lớp 0.25.
4. Với tấm đệm kết nối, mình dùng tùy chỉnh độ dày lớp để tăng chi tiết và độ bền cho các chốt/khớp giữ.
5. Mình sử dụng nhựa Polymaker PETG, có thể sẽ in lại bằng sợi carbon trong tương lai.
6. Mình có dùng hỗ trợ (supports) dạng lưới bên dưới các chốt giữ. Hãy dùng dao x-acto mỏng để lách vào dưới hỗ trợ rồi khéo léo tách chúng ra. Làm cẩn thận thì chúng sẽ rời ra khá dễ dàng.

Lắp ráp

1. Nếu bạn in mô hình đế mà bao gồm cả hai nửa (cách mình đã làm và khuyên dùng), hãy đảm bảo máy in được cân chỉnh chuẩn vì phần khớp giữ yêu cầu độ chính xác cao.
2. Nếu in cả hai nửa cùng lúc, chúng có thể cần một chút lực để tách rời. Một cách hay là đặt một nửa đáy lên mép bàn và gõ nhẹ vào nửa còn lại là được. Sau đó, chúng sẽ trượt vào để gắn/tháo khỏi gậy rất dễ dàng.
3. Đế 1 mảnh (loại 4') trượt xuống phần thân kim loại và sử dụng lực ma sát (khoảng 1/2") trên phần tay cầm cao su của gậy.

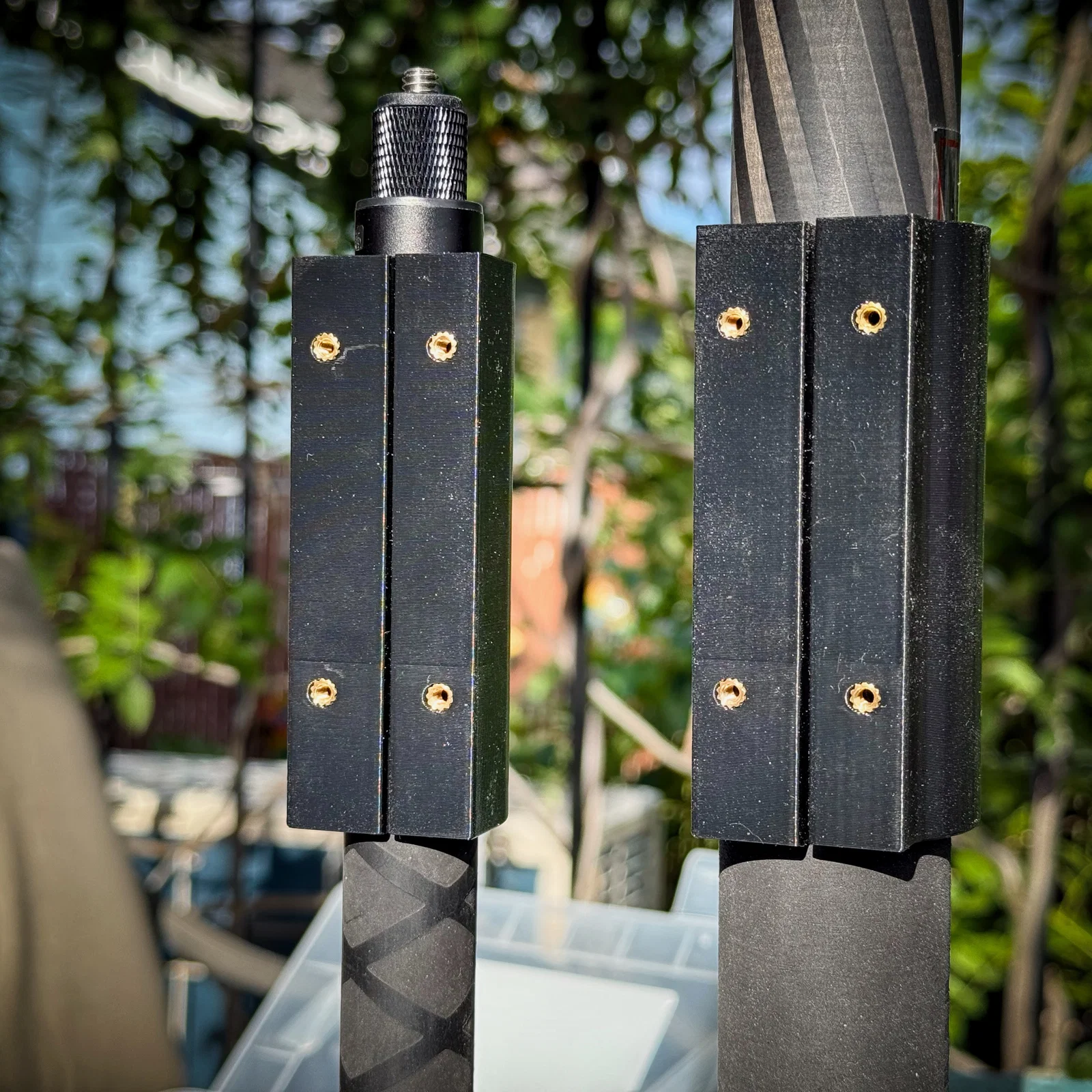

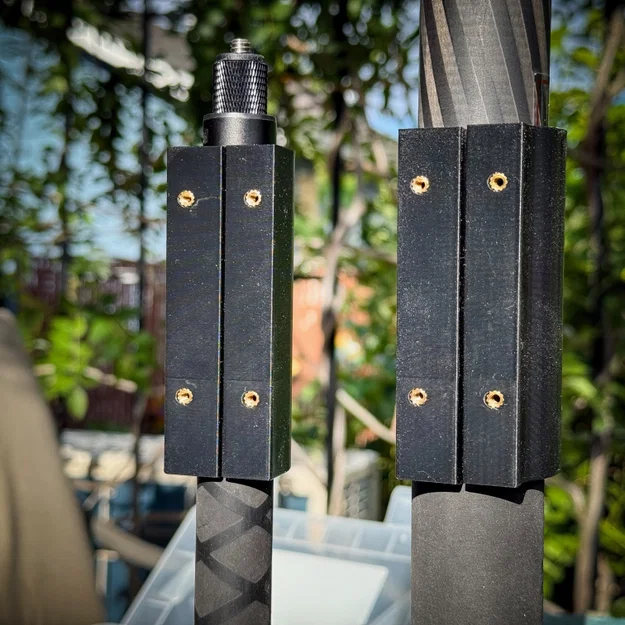

4. Đế 2 mảnh (loại 4') cũng được thiết kế để khớp với khoảng 1" phần tay cầm cao su.
5. Đế 2 mảnh (loại 10') chỉ được thiết kế để gắn vào phần thân trơn của gậy.

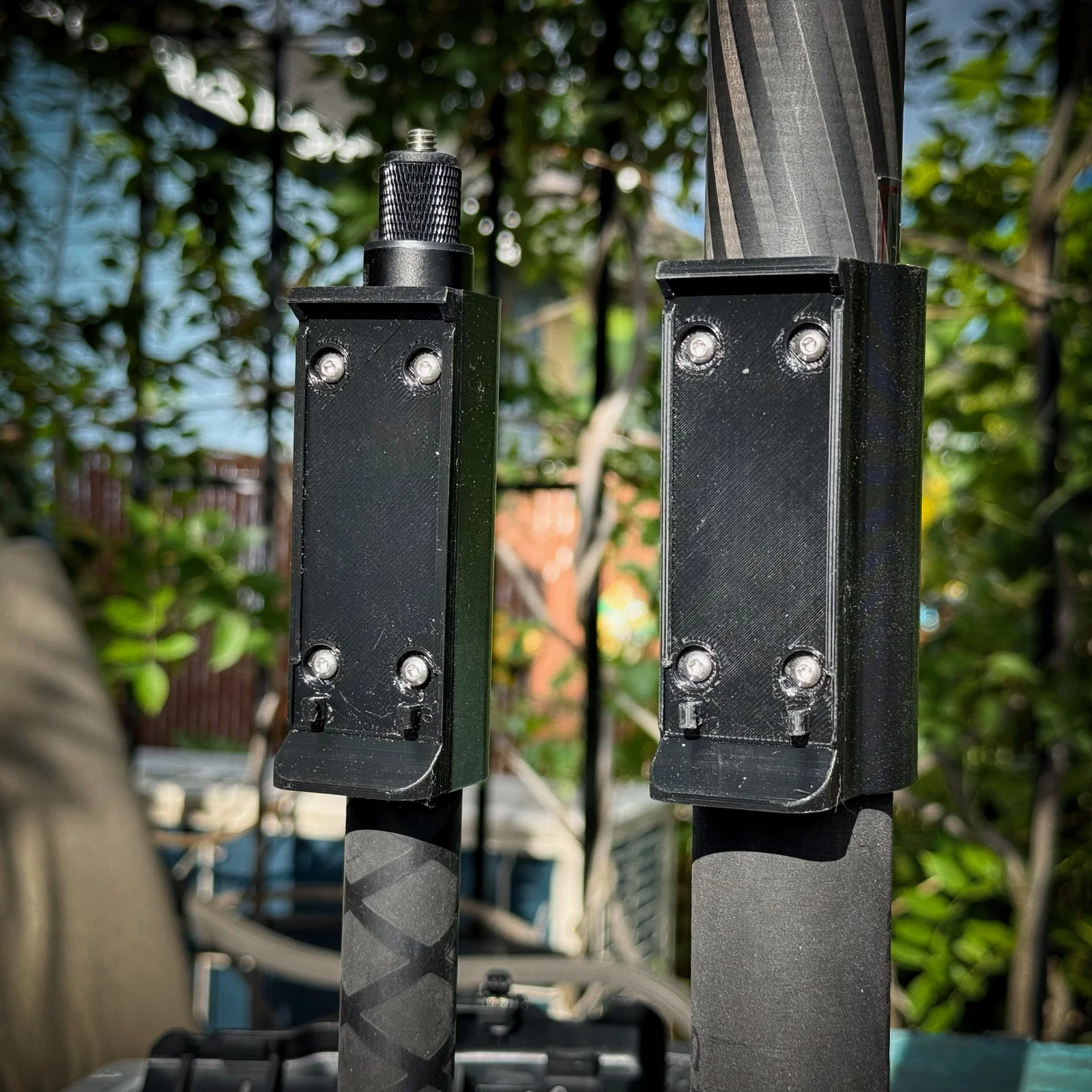

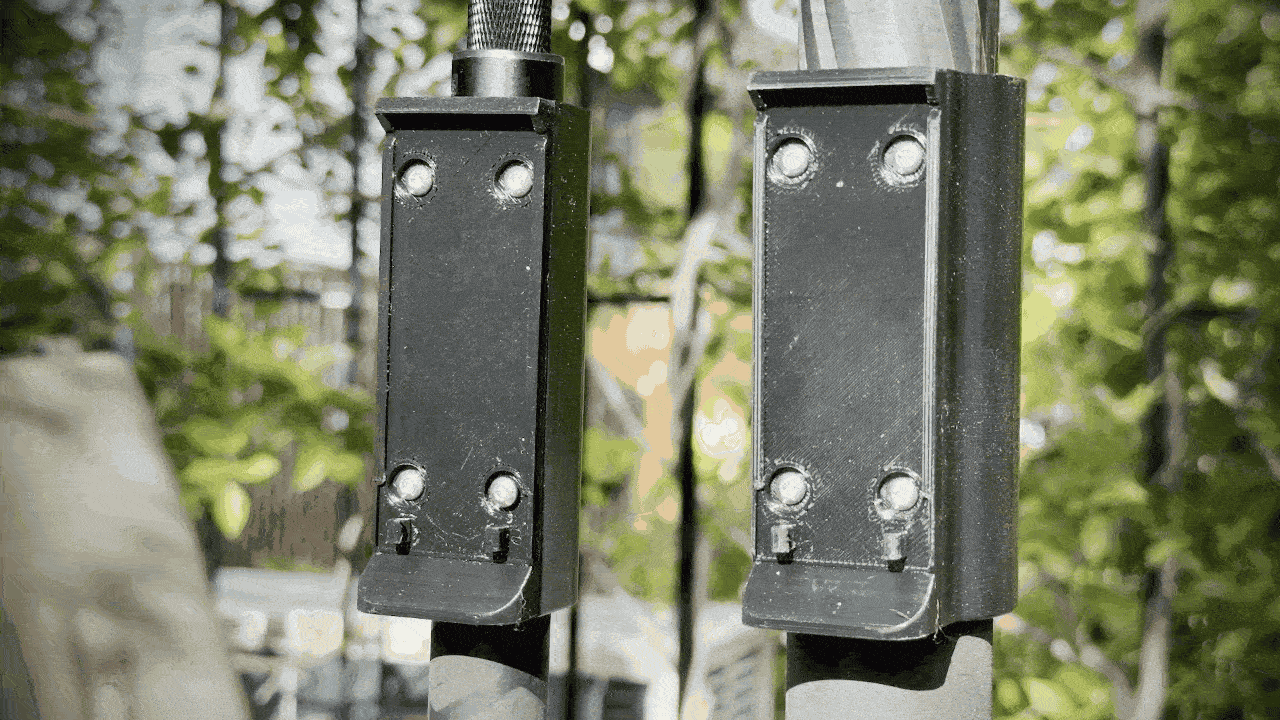

6. Với tất cả các loại đế, tấm đệm kết nối được gắn vào bằng 4 vít M3x5.

Cách sử dụng

1. Mình thích dùng ngàm tháo nhanh Ulanzi cho tất cả các thiết bị, chân máy và gậy. Nhờ đó, mình có thể dễ dàng thiết lập bất kỳ kiểu cầm hay giá đỡ nào cần thiết ngay lập tức. Chúng rất chắc chắn.
