Bộ Kẹp Giữ Cáp Cho Tủ Điện Fuse Box

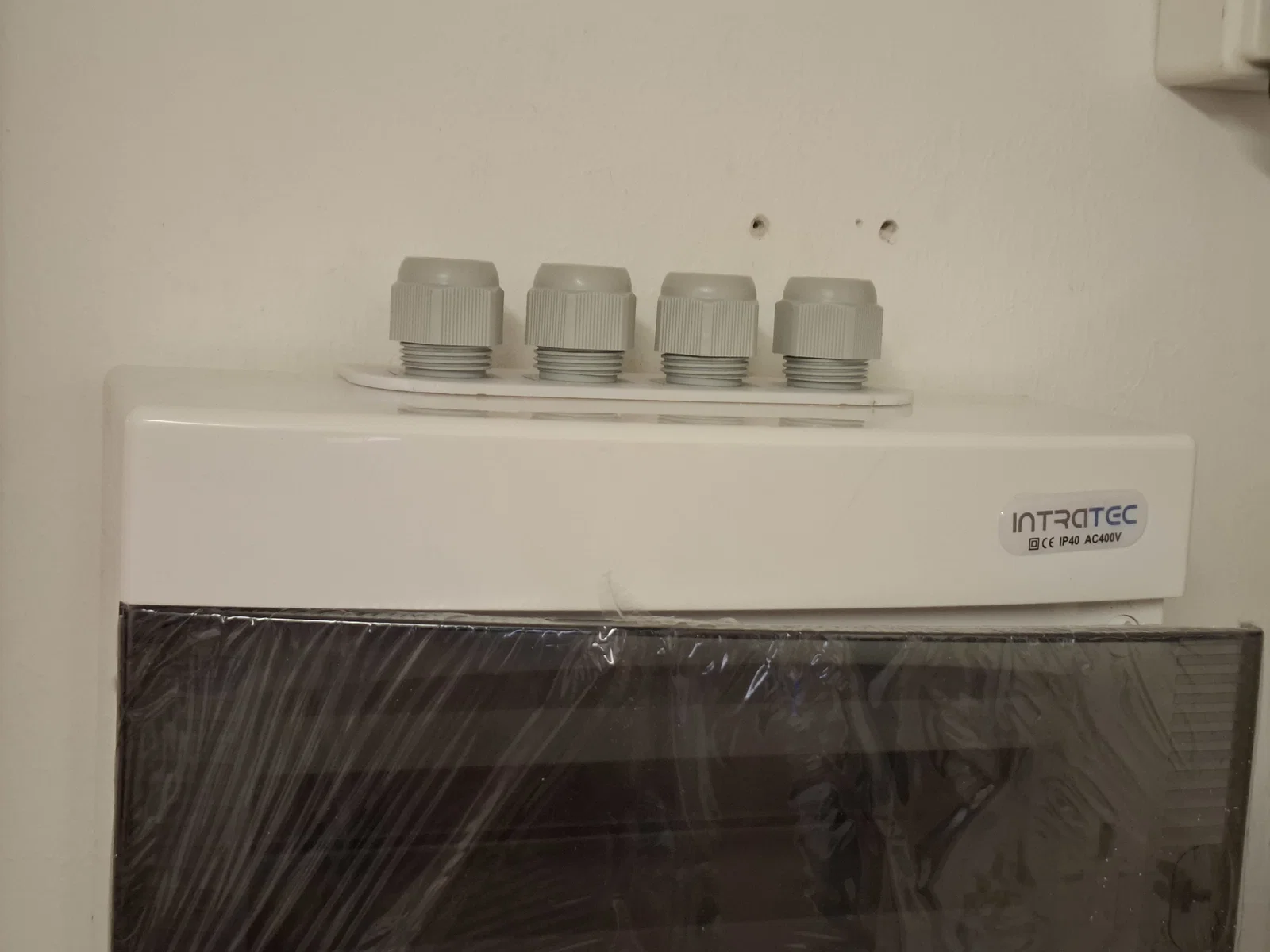

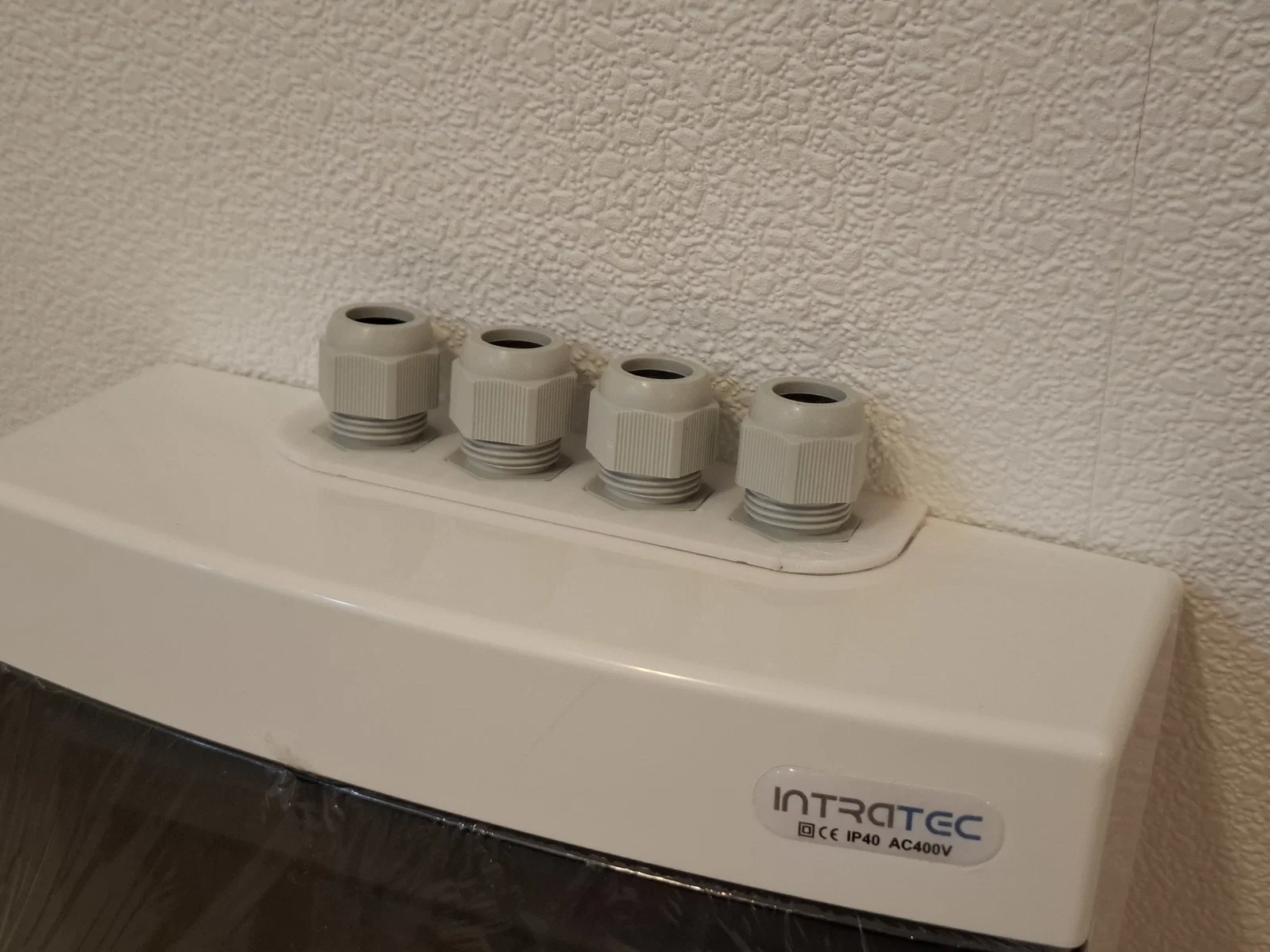

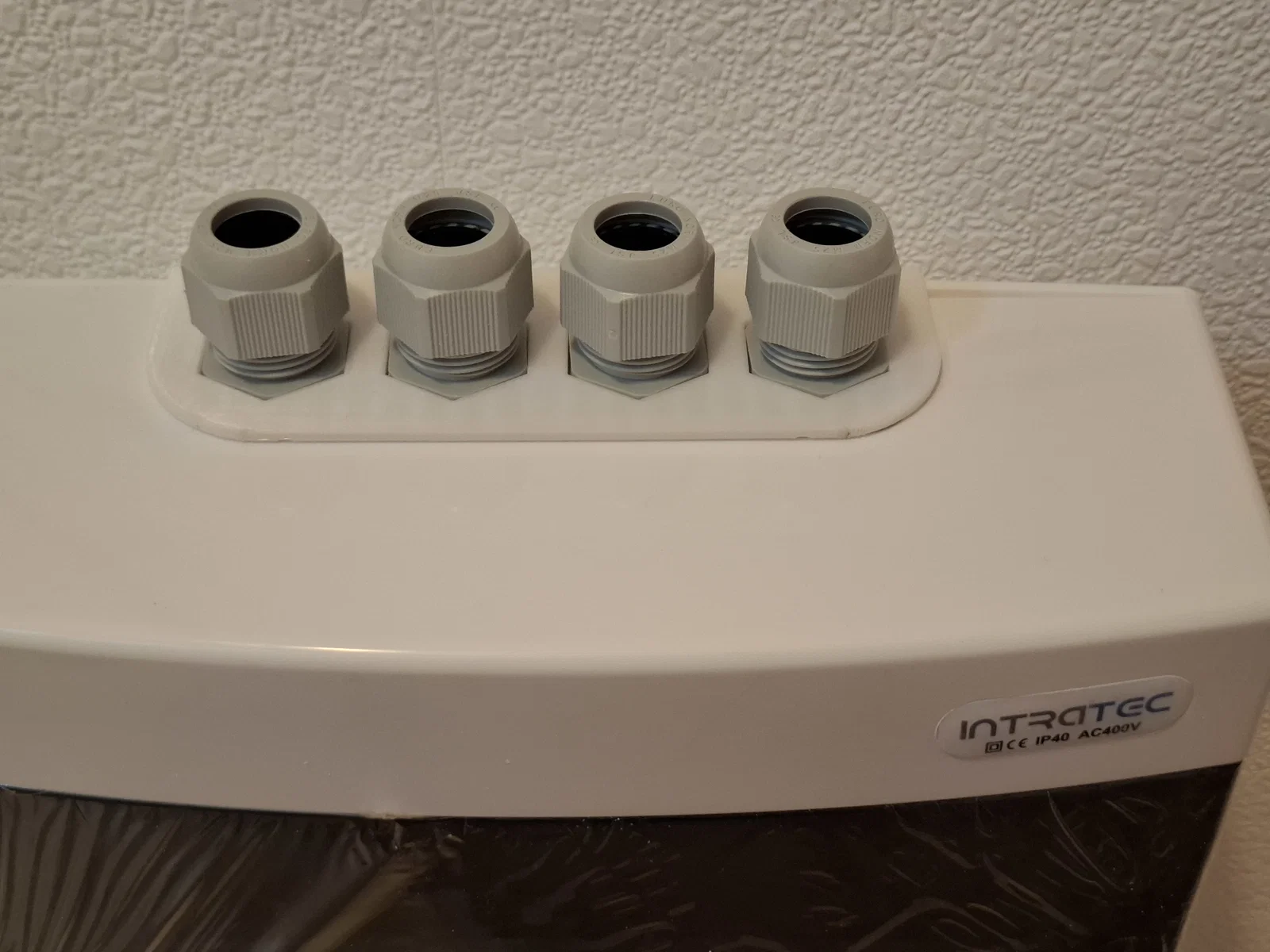

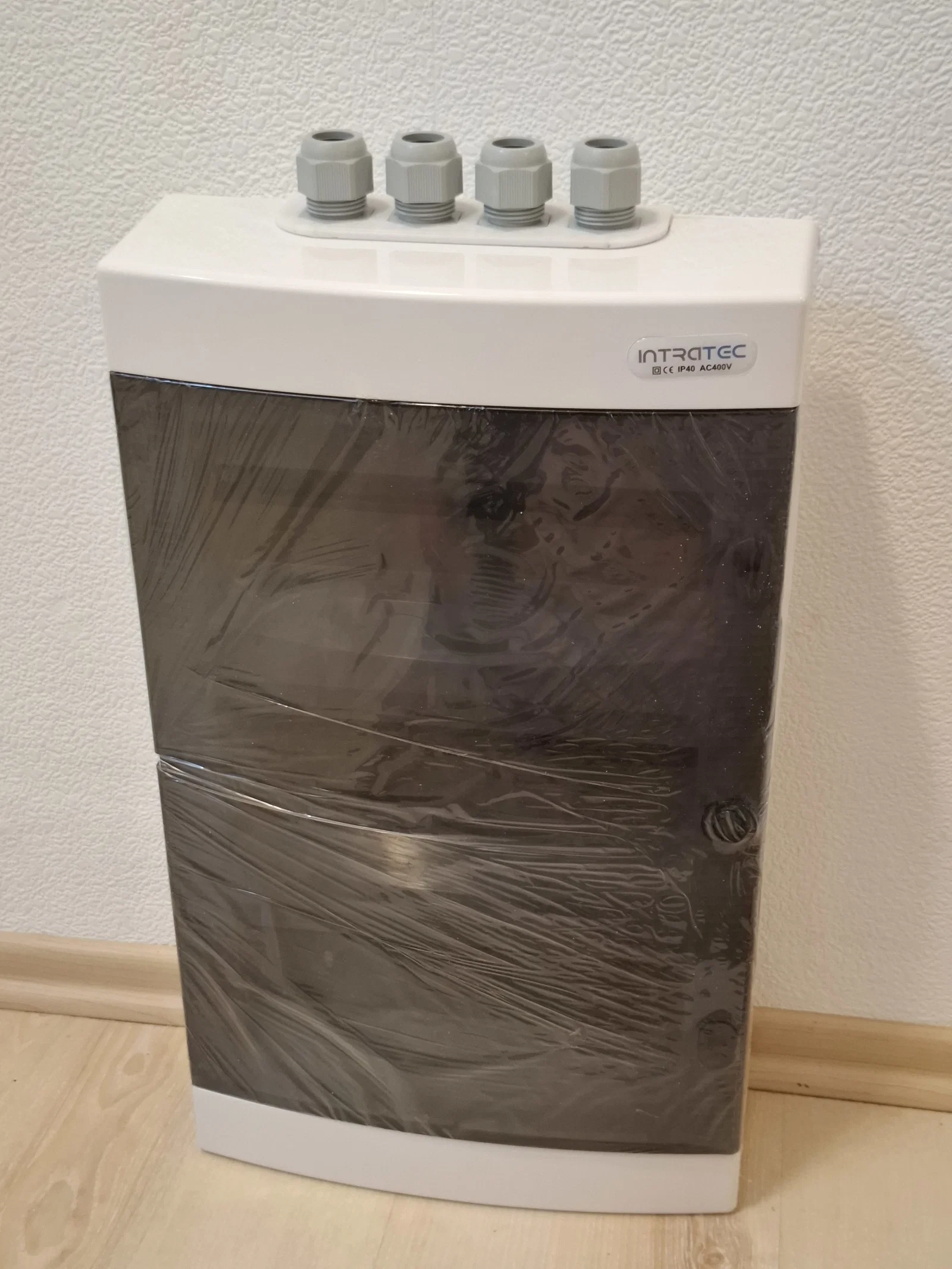

Đây là mẫu adapter được thiết kế để lắp vừa bốn đầu kẹp giữ cáp (strain relief) loại M25 x 1.5 lên phần nắp trên của hộp cầu chì IP40 từ thương hiệu INTRATEC.
Thông số in ấn
-
Chất liệu: PETG (khuyến khích dùng loại này để đảm bảo độ bền)
-
Cấu hình in: Cấu hình tiêu chuẩn
-
Hỗ trợ (Supports): Bắt buộc! Hãy nhớ bật tính năng tạo support khi in.

Hướng dẫn lắp ráp
-
Chuẩn bị hộp cầu chì: Sau khi in xong, bạn cần cắt một phần trên nắp hộp cầu chì.
-
Sử dụng mẫu cắt: In file
template.pdfđính kèm trên giấy A4 thông thường. Căn chỉnh mẫu thật chuẩn vào chính giữa mặt trên của hộp cầu chì để lấy dấu cắt cho chính xác. -

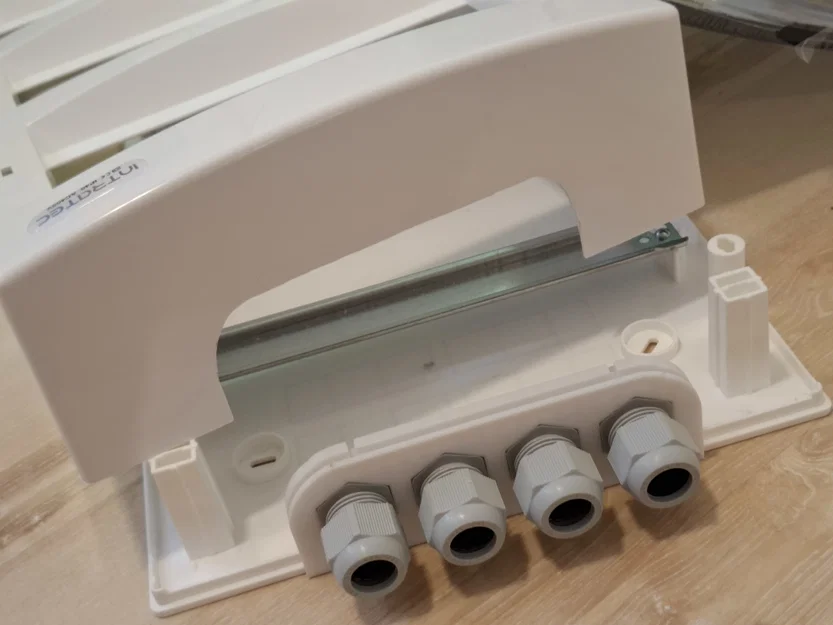

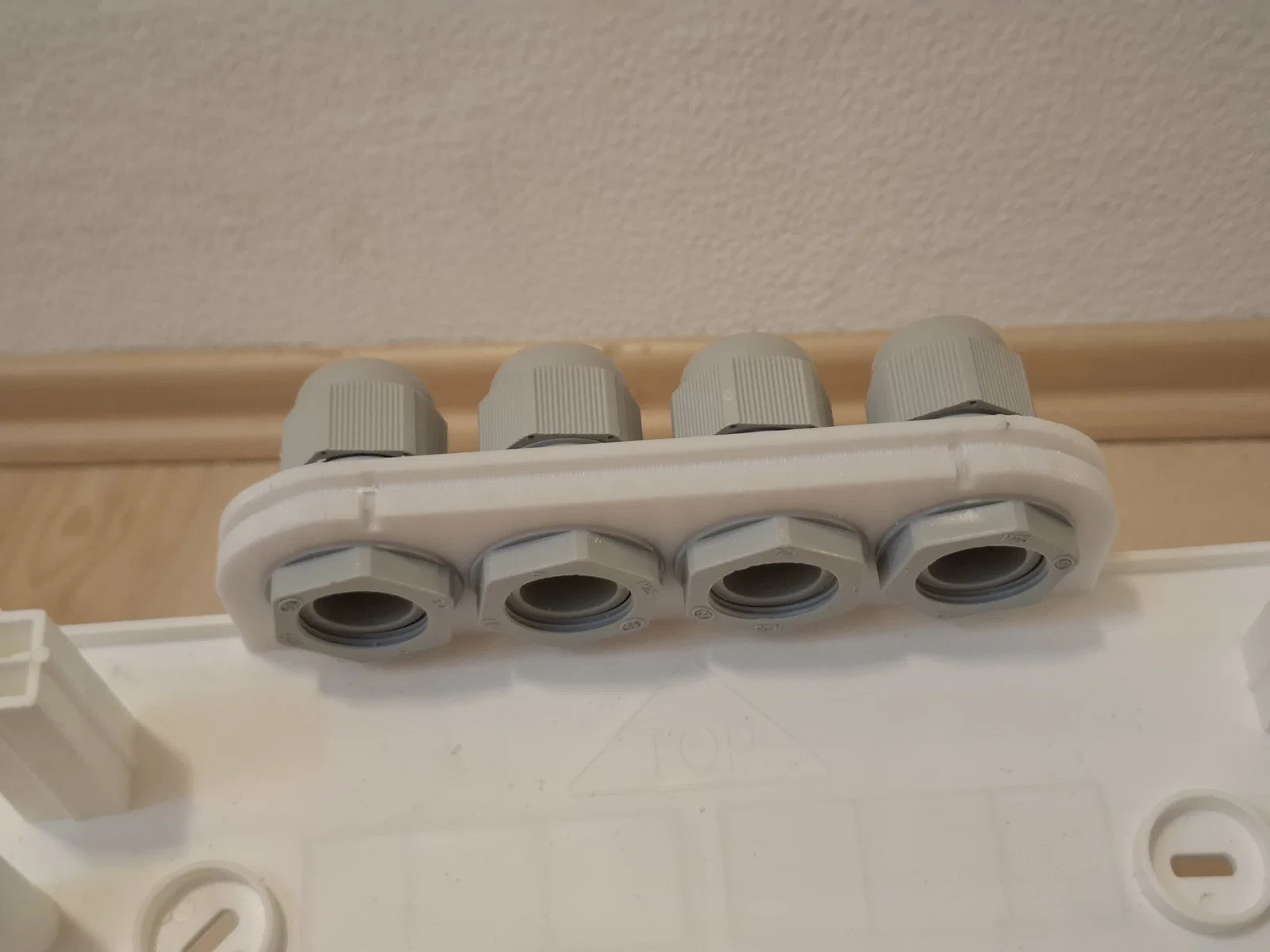

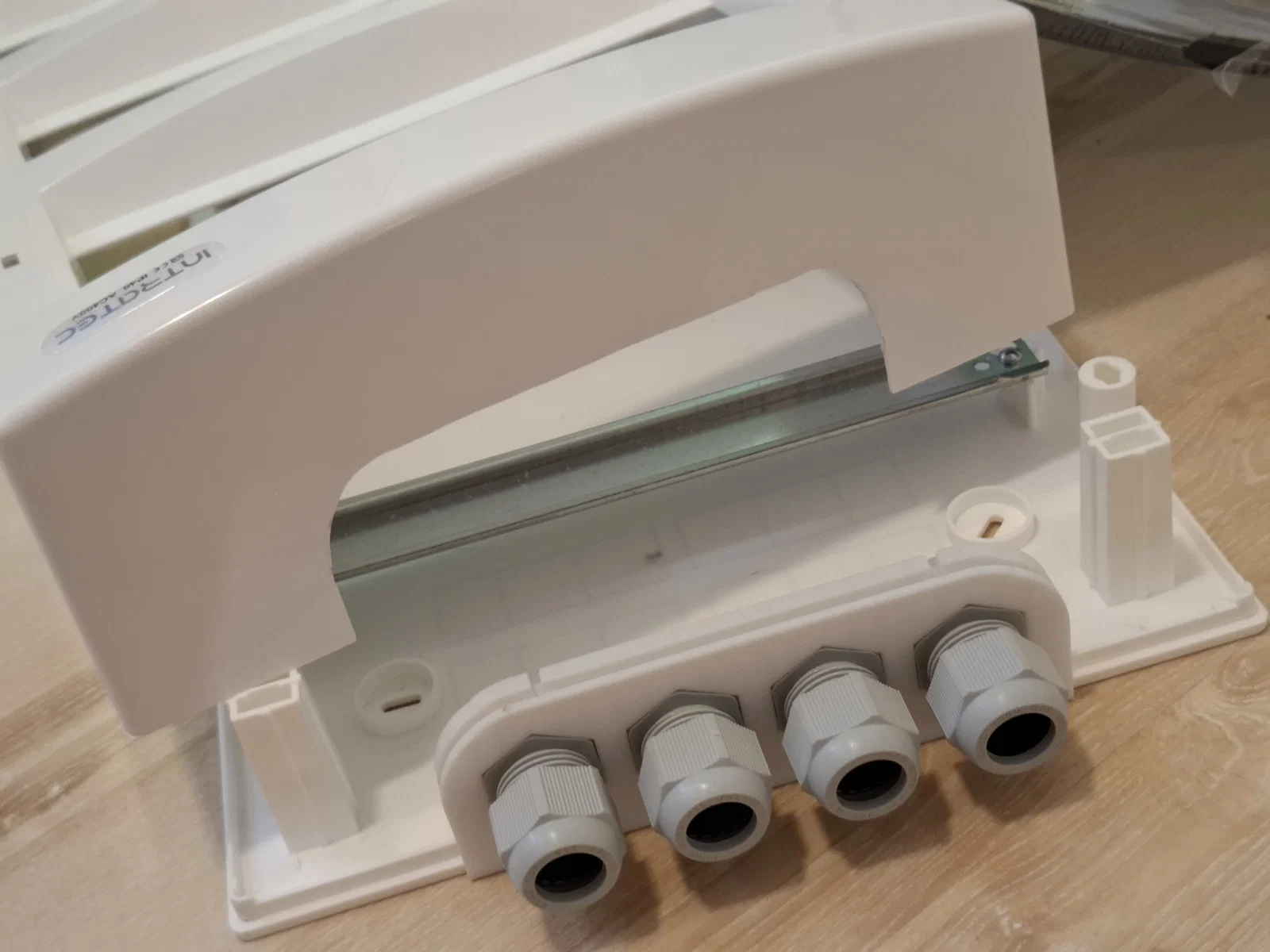

Lắp đặt: Sau khi đã cắt xong, bạn gắn các đầu kẹp cáp M25 vào adapter. Tiếp theo, chỉ cần kẹp chặt phần adapter đã in vào giữa tấm đế và nắp trên của hộp. Không cần thêm ốc vít hay phụ kiện nào khác.
Lưu ý: Bạn tự chịu trách nhiệm khi sử dụng sản phẩm này! Tôi không chịu trách nhiệm cho bất kỳ hư hỏng nào đối với linh kiện hoặc phần cứng của bạn.
Chúc các bạn in ấn vui vẻ!
Dành tặng: Mẫu này con dành tặng cho Bố <3.
