Tủ Rack Máy Chủ 10 Inch Dạng Module (5U, 4U, 3U, 2U)

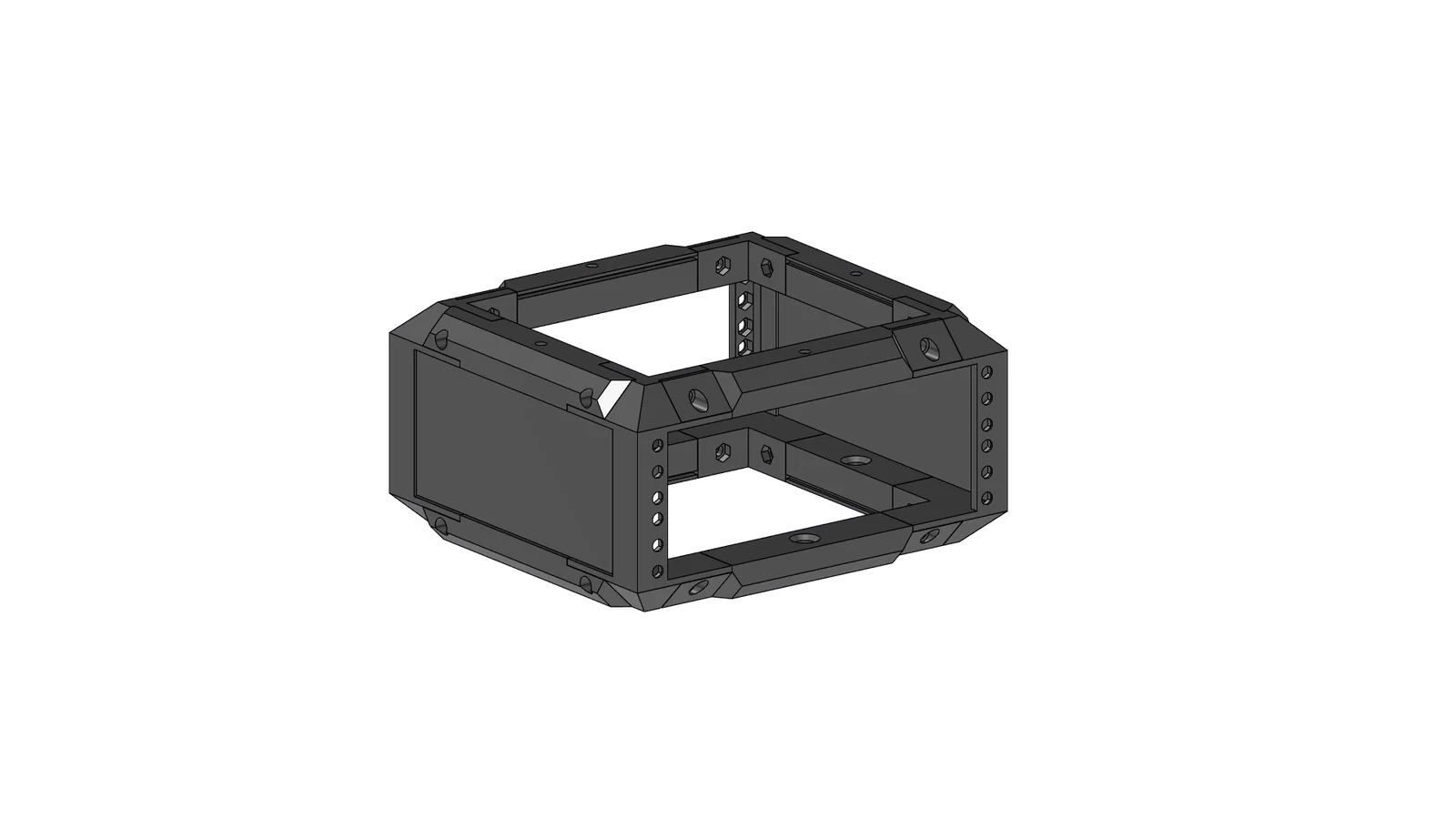

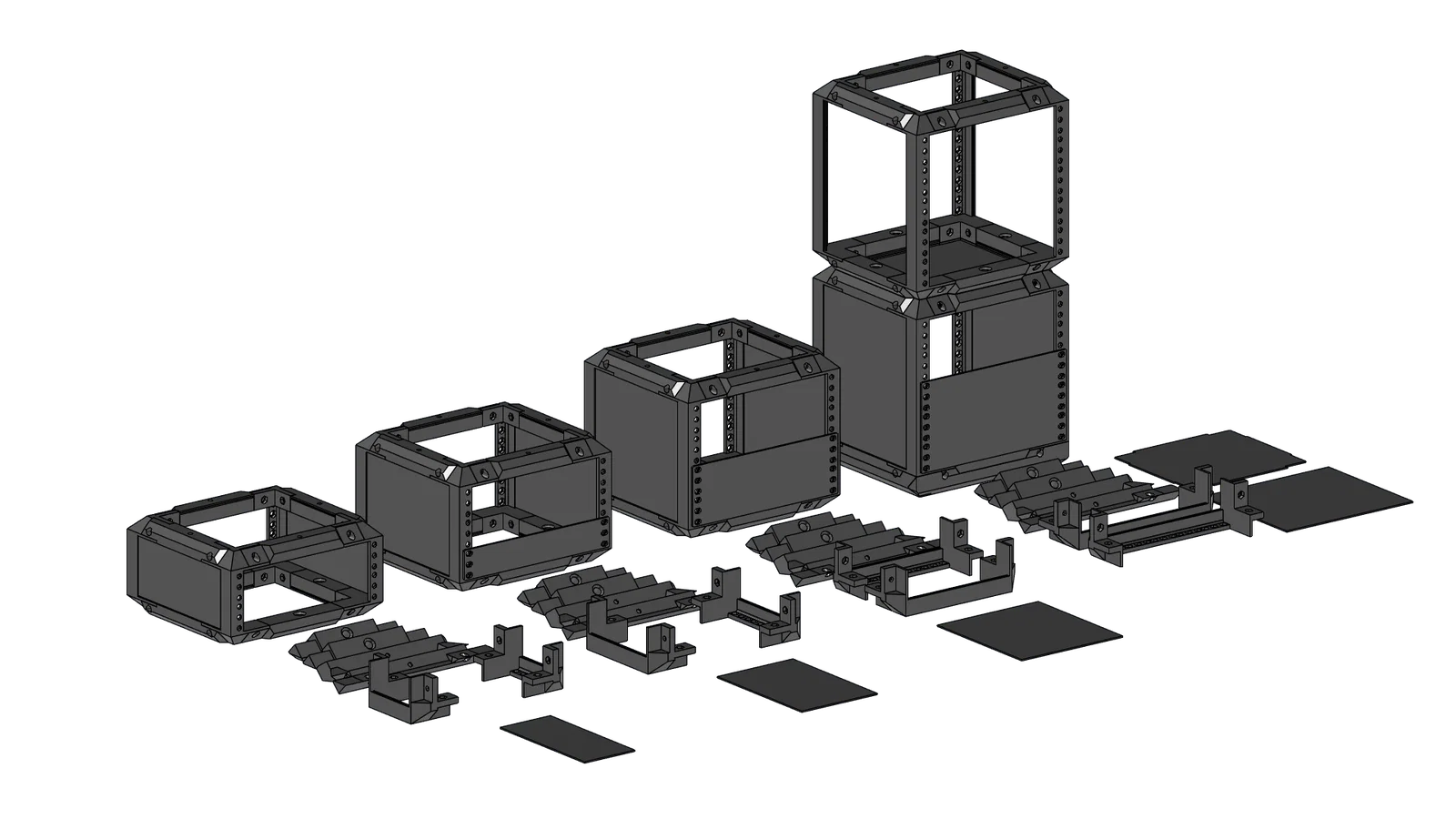

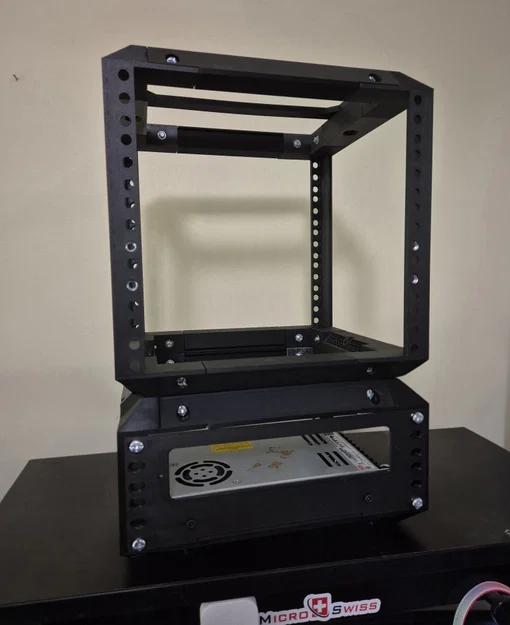

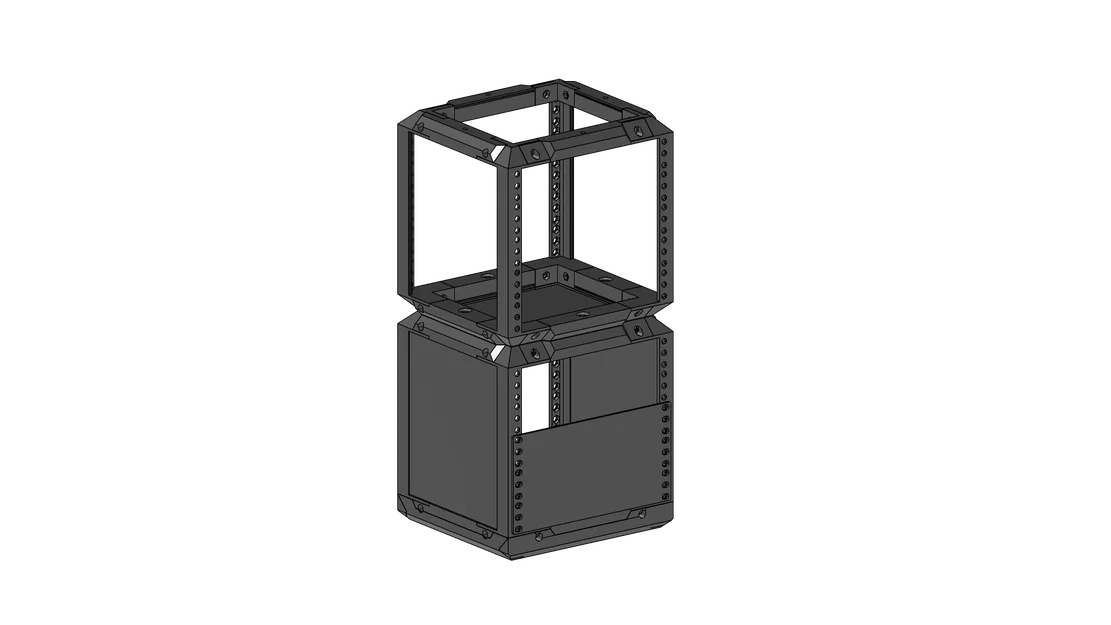

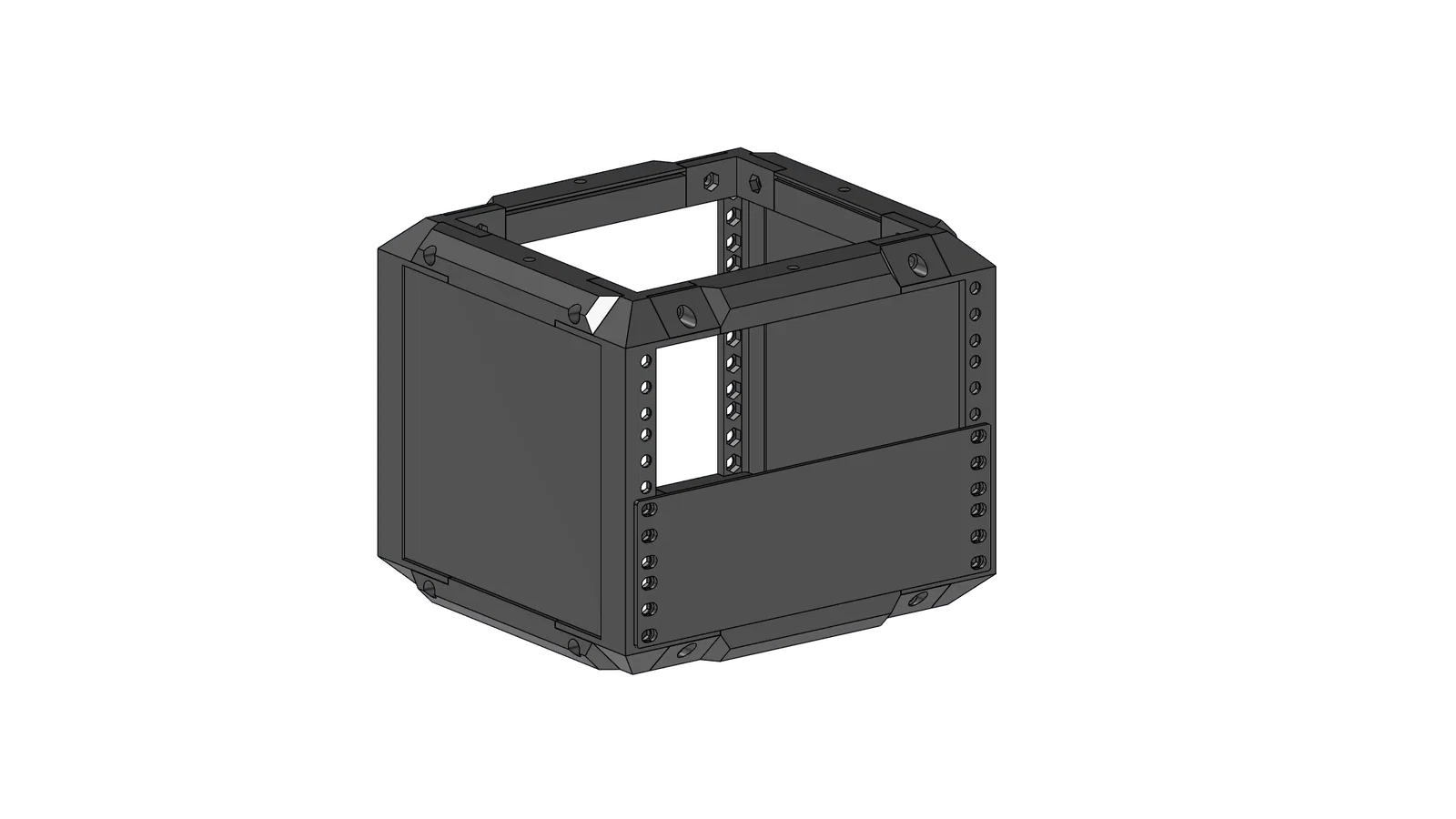

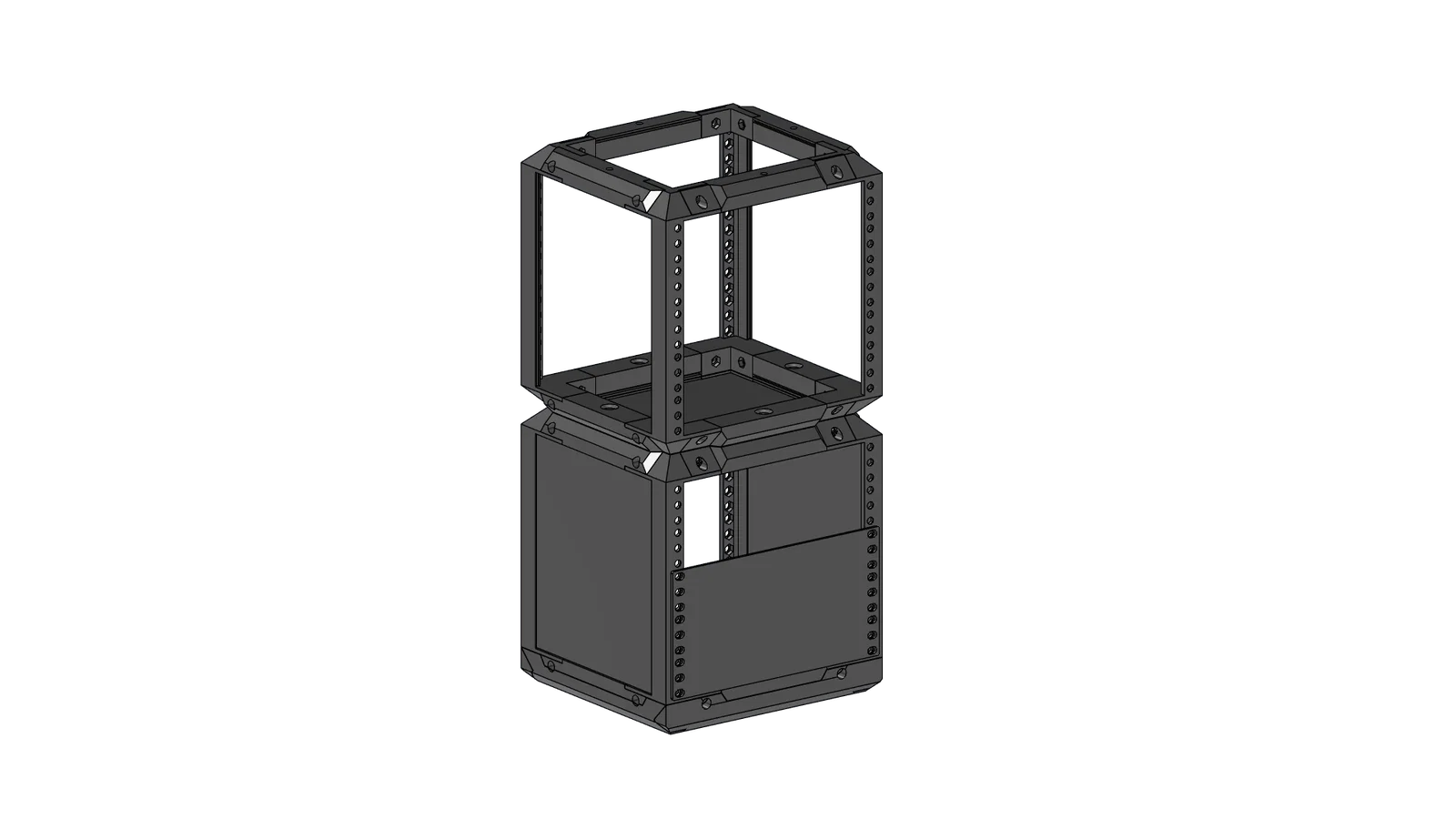

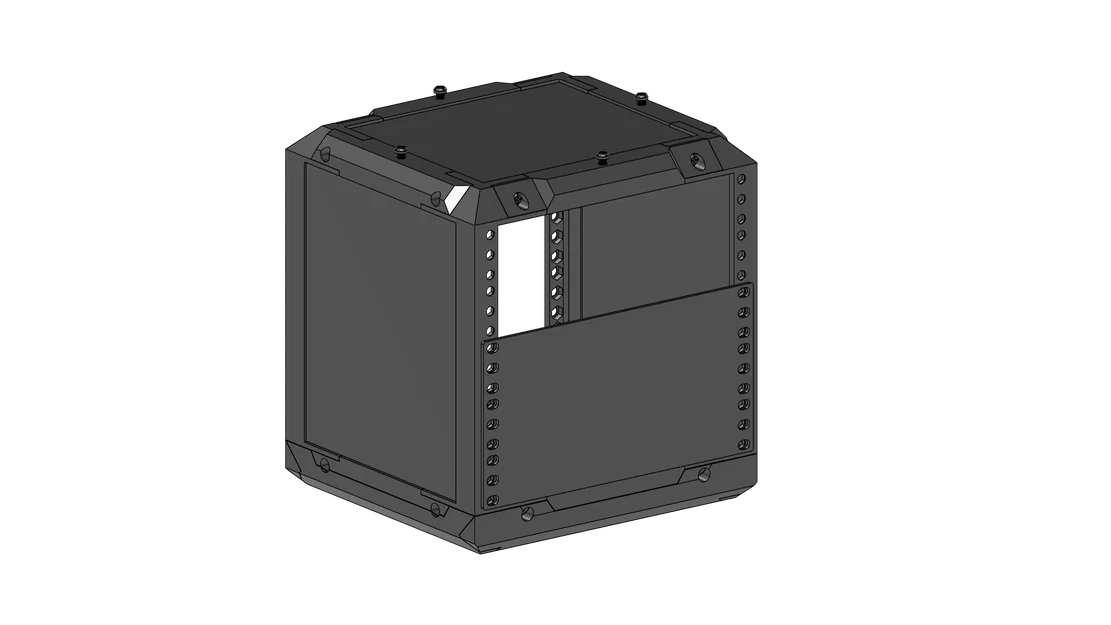

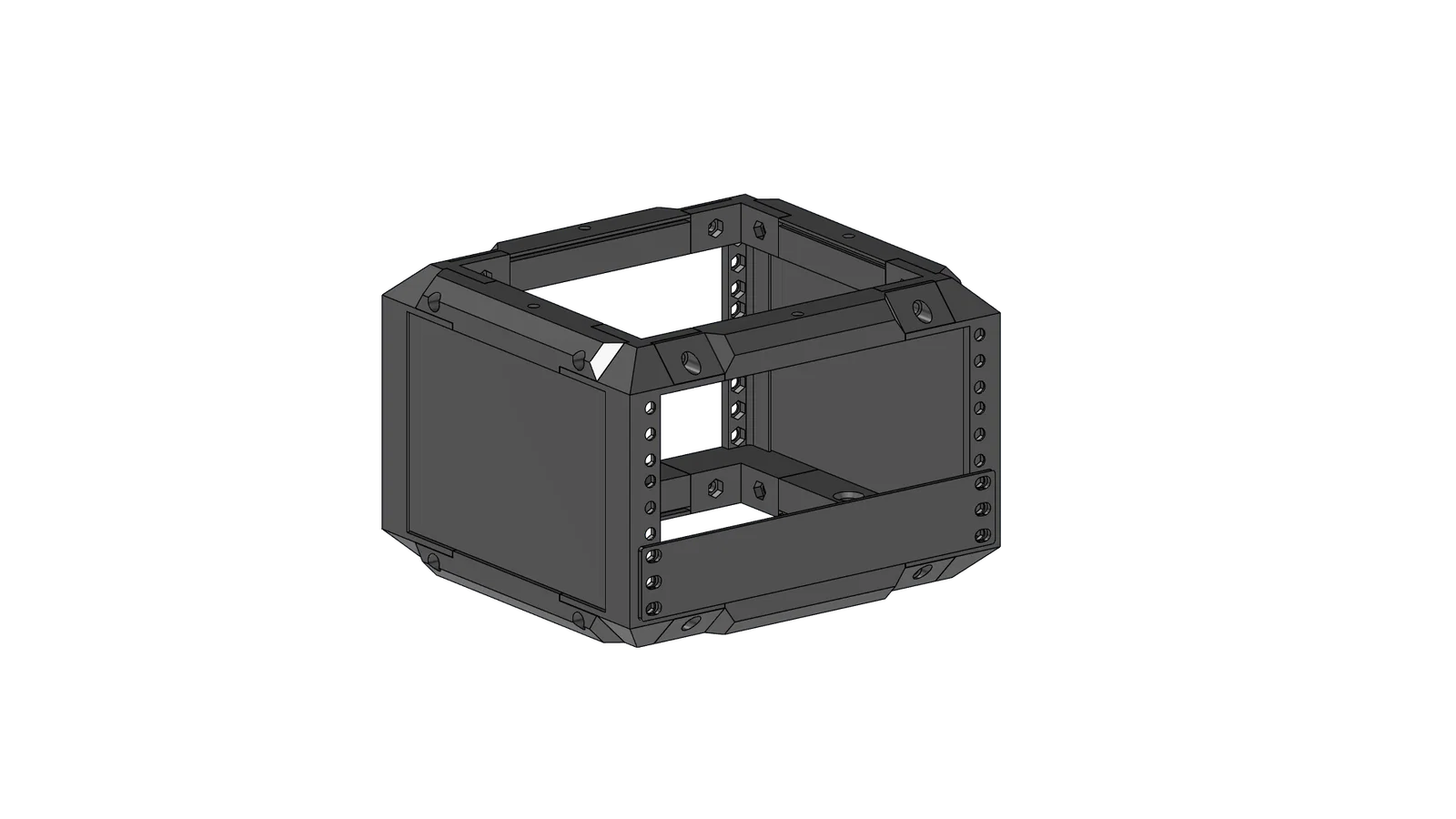

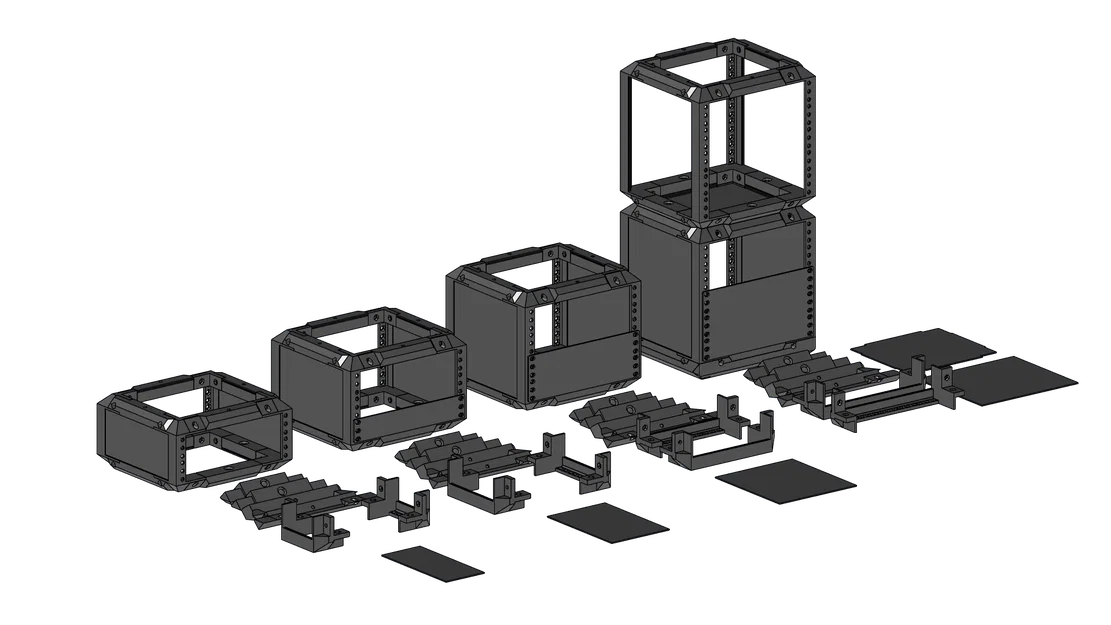

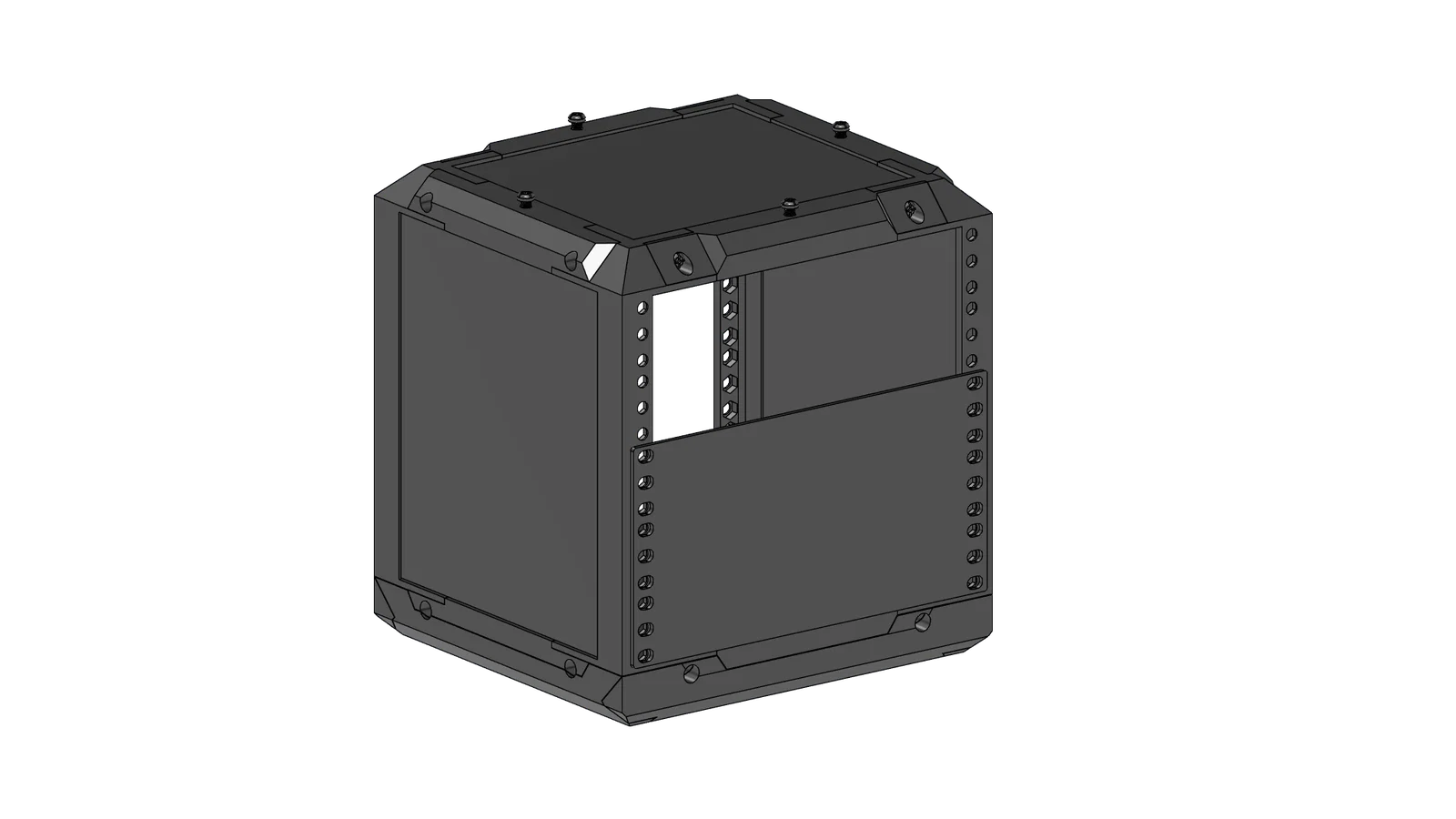

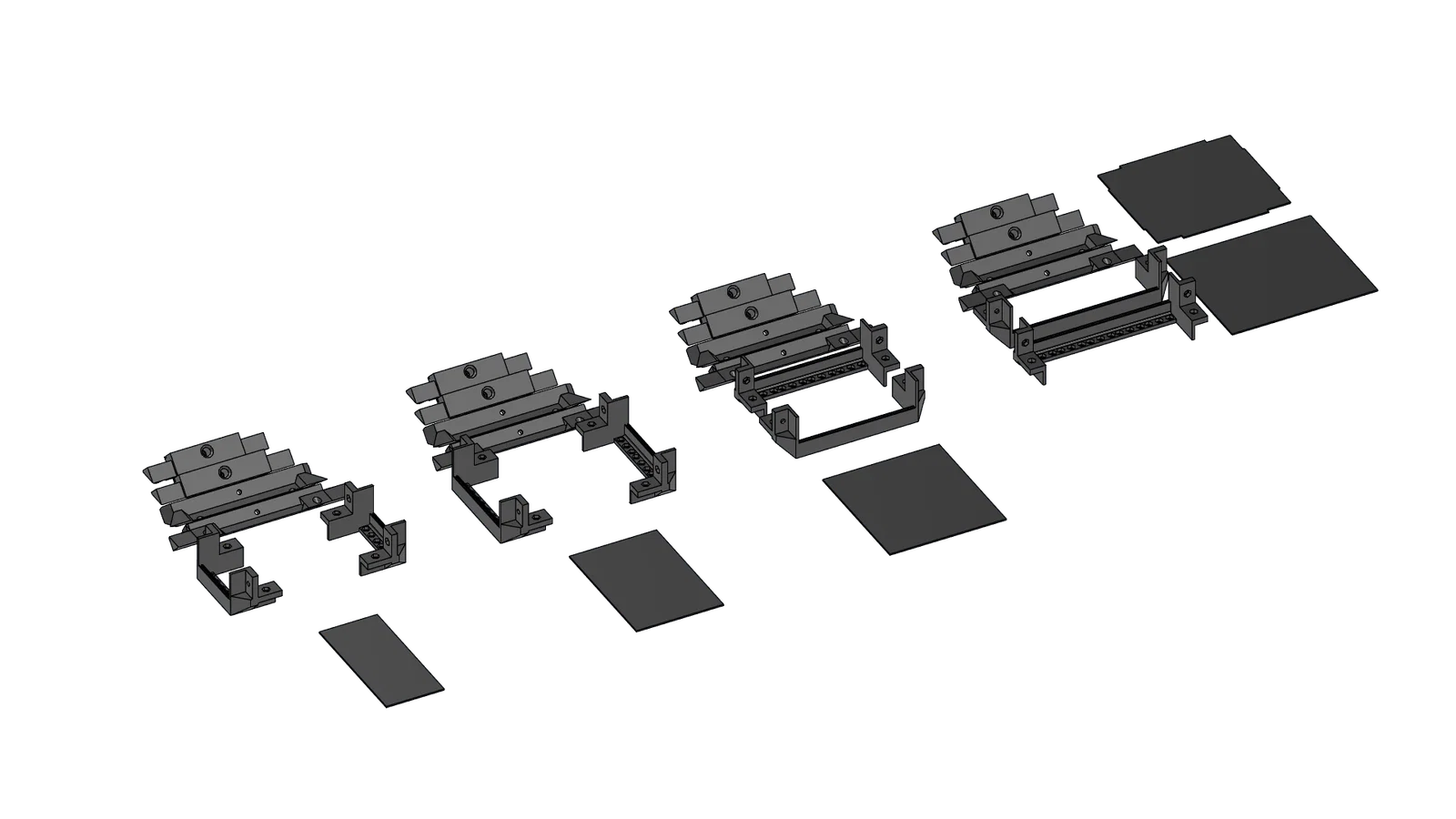

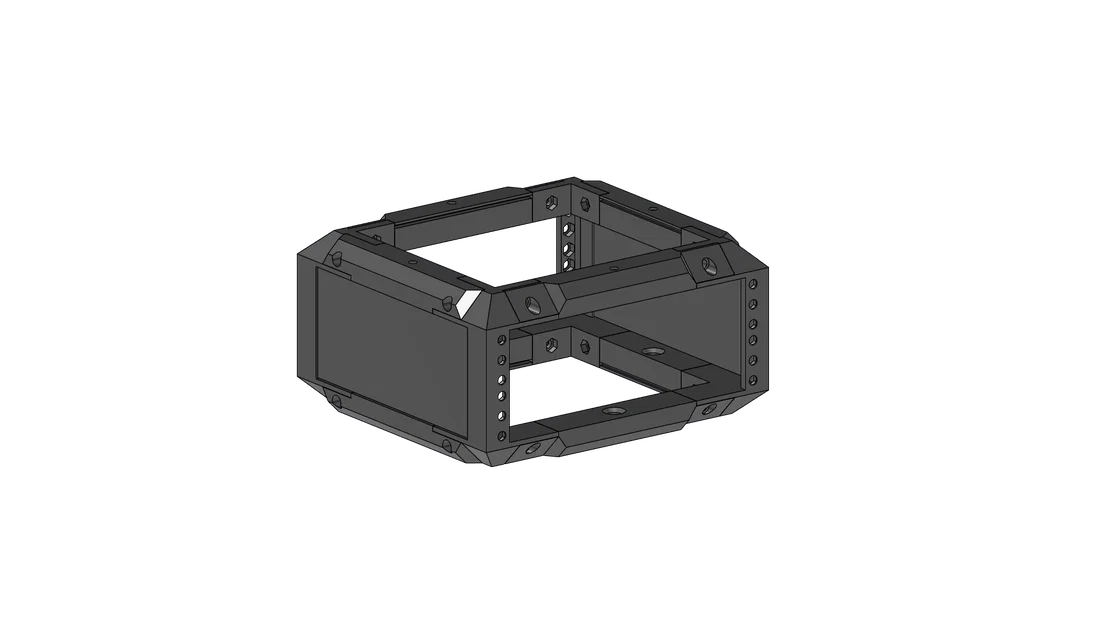

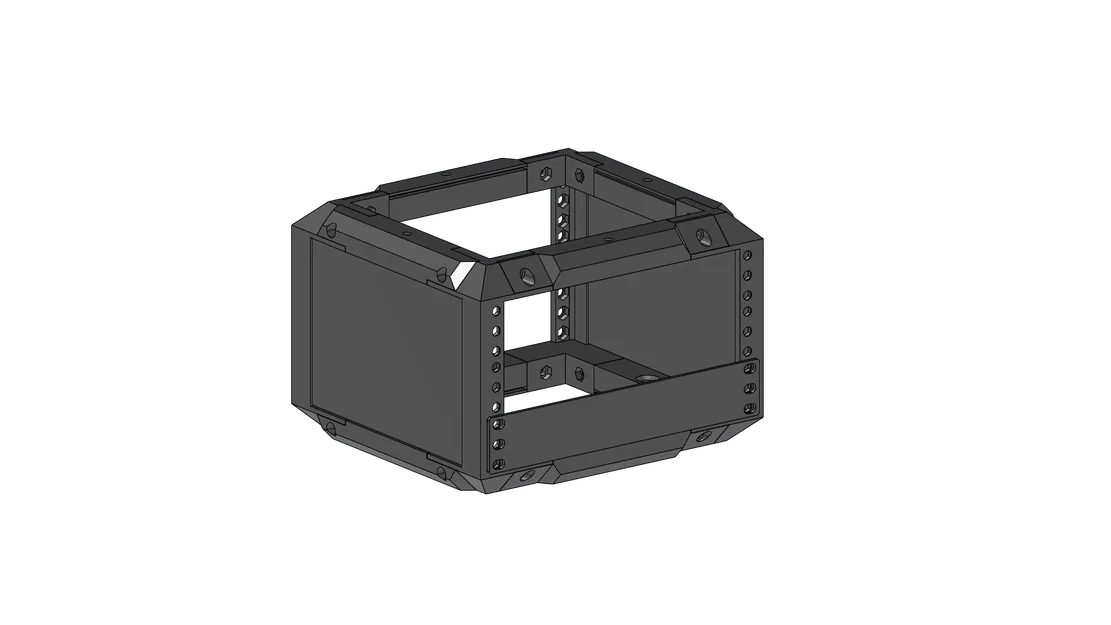

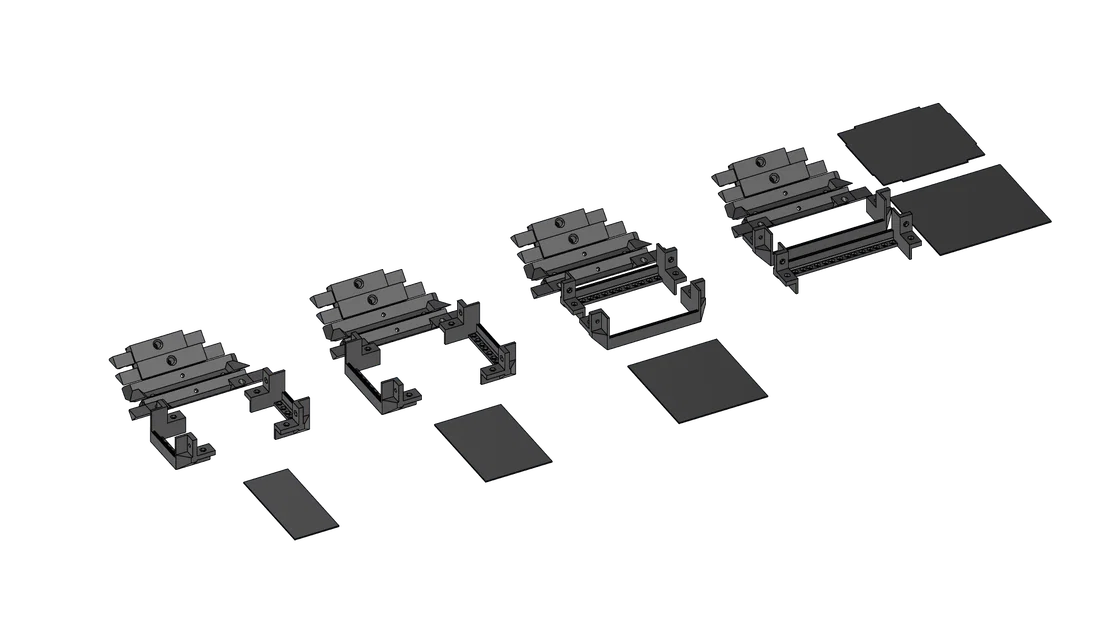

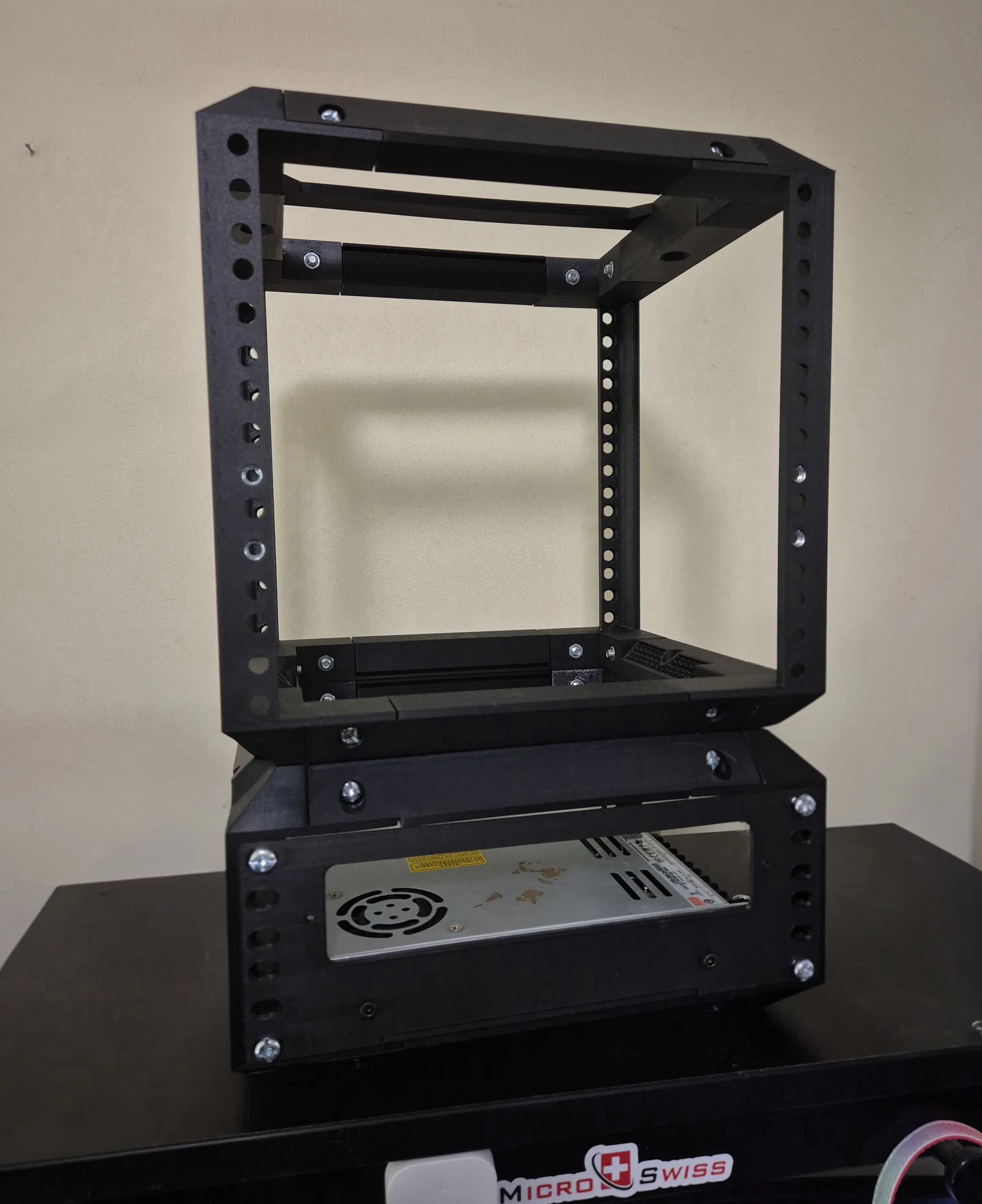

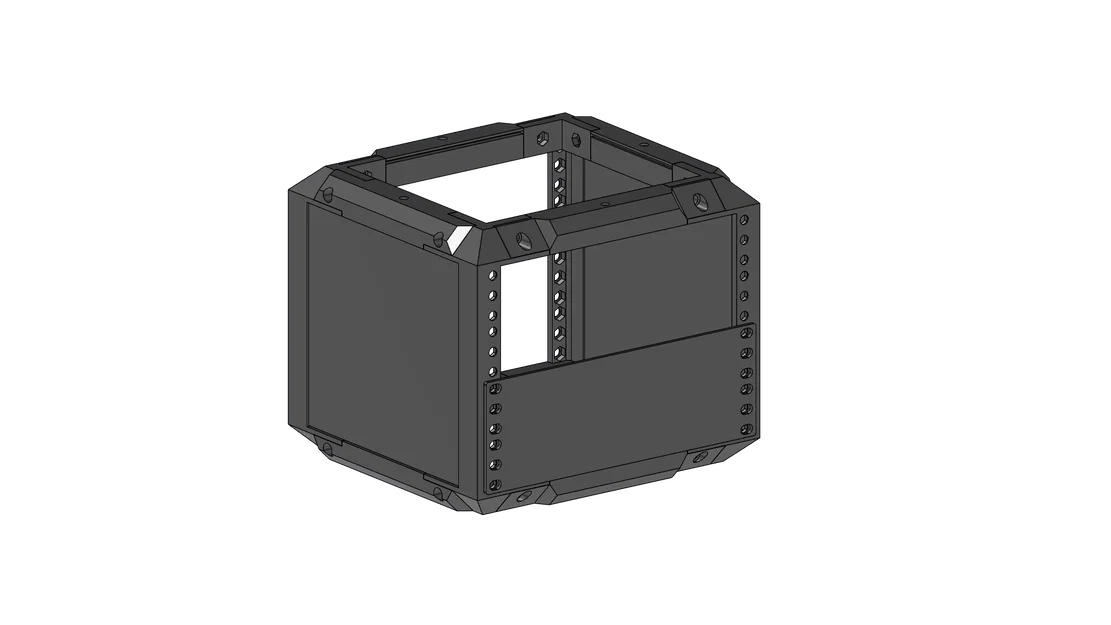

Đạt 100 lượt tải xuống! Cảm ơn mọi người đã ủng hộ! Hãy ủng hộ mình qua Ko-fi tại đường link bên dưới để tiếp thêm động lực cho những dự án sắp tới. https://ko-fi.com/craiglindeman86 Tủ rack máy chủ 10 inch dạng module – các phiên bản 5U, 4U, 3U, 2U Mình từng cần một chiếc tủ rack máy chủ 10 inch nhưng không tìm thấy thiết kế nào ưng ý, nên đã tự thiết kế ra chiếc tủ này. Mọi chi tiết đều in vừa vặn trên bàn in của Bambu Lab P1P hoặc các máy có kích thước tương đương. Chiều cao tối đa là 5U. Nếu nhu cầu ít hơn, bạn có thể chọn in các phiên bản nhỏ hơn (4U, 3U, 2U). Kích thước bên ngoài (tủ 5U) Chiều rộng: 266 mm Chiều cao: 285.30 mm Chiều sâu: 240 mm Không gian sử dụng bên trong (tủ 5U) Chiều dài: 228 mm Chiều rộng: 222.225 mm Chiều cao: 222.225 mm Chất liệu khuyên dùng PETG, ABS hoặc ASA Thông số in Tường (Walls): 4 Lớp đáy/trần: 4 Infill: 15% gyroid Phần cứng cần thiết (tối thiểu cho một tủ cơ bản) 16 x bu lông và đai ốc M6 x 16 mm. Bạn sẽ cần thêm nếu muốn lắp đặt thiết bị. Các linh kiện cần in – tủ cơ bản Cột dọc: 4 (cần hỗ trợ/support). Hãy lật ngược hai cột để làm mặt đối diện. Thanh giằng bên: 4 Thanh giằng trước và sau: 4 Các phiên bản linh kiện Cột dọc: 5U, 4U, 3U, 2U Ốp hông: 5U, 4U, 3U, 2U (tùy chọn) Thanh giằng trước và sau (dùng chung cho mọi mẫu) Thanh giằng bên (dùng chung cho mọi mẫu) Nắp trên và đáy (dùng chung mẫu) * Chân đế cho mặt trước, sau và hai bên (tùy chọn) Tất cả các mẫu đều sử dụng chung thanh giằng trước, sau, nắp trên và đáy. Chỉ có các cột dọc là thay đổi theo chiều cao tủ. Thanh giằng bên là loại đa năng. Ốp hông là tùy chọn và phụ thuộc vào chiều cao tủ. Các thanh giằng đều có sẵn lỗ để gắn thiết bị. Định dạng file Tất cả file đều là STL. Các mẫu đã được xoay sẵn để in tối ưu nhất. Chỉ riêng cột dọc là cần dùng support. File .3mf bao gồm đầy đủ tất cả các linh kiện cũng đã được đính kèm. Lưu ý khi lắp ráp Sử dụng bu lông M6 xỏ qua các lỗ trên thanh giằng và cột để lắp ráp. Chân đế là tùy chọn tùy theo nhu cầu của bạn.
