Hệ thống ngàm lỗ khóa đa năng (Universal Keyhole Mount) cho openGrid

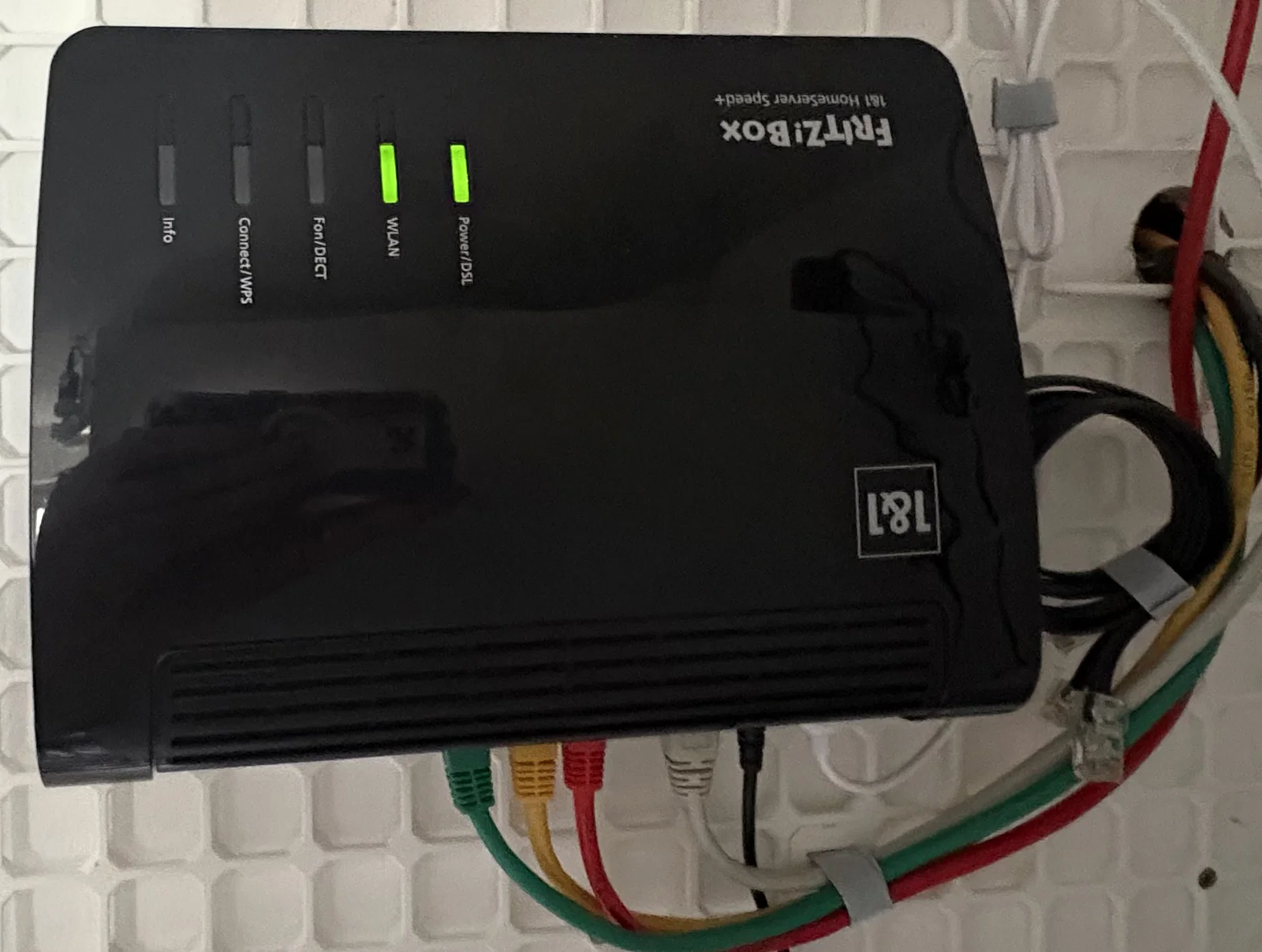

Trong lúc tìm giải pháp để gắn Fritz!Box lên hệ thống OpenGrid, mình thấy các mẫu hiện có hoặc là quá phức tạp, cồng kềnh, hoặc là chưa đủ chắc chắn. Vì vậy, mình đã nảy ra ý tưởng sử dụng ốc vít gỗ thông thường kết hợp với các đầu nối snap định hướng có lỗ được thiết kế tại các vị trí chính xác.

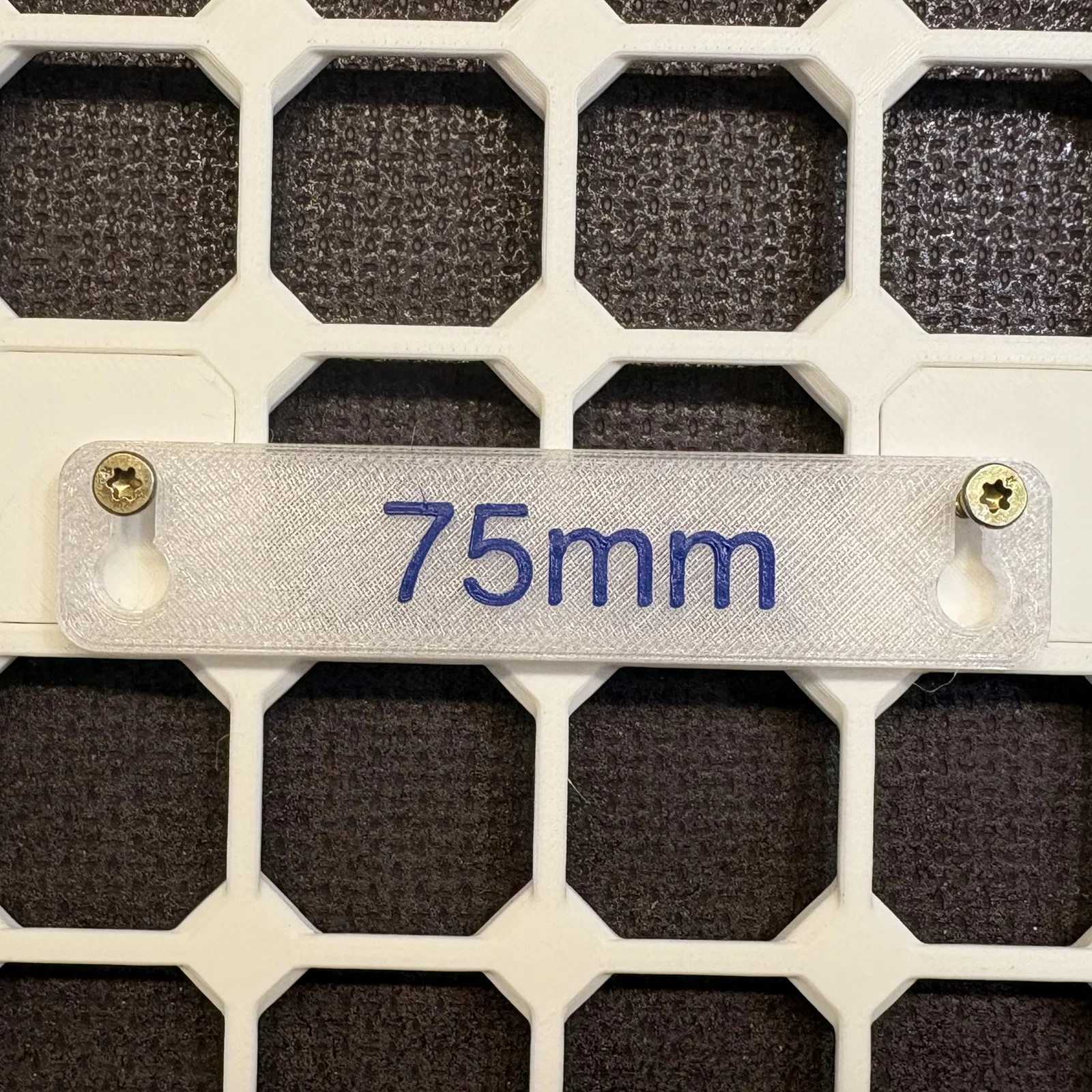

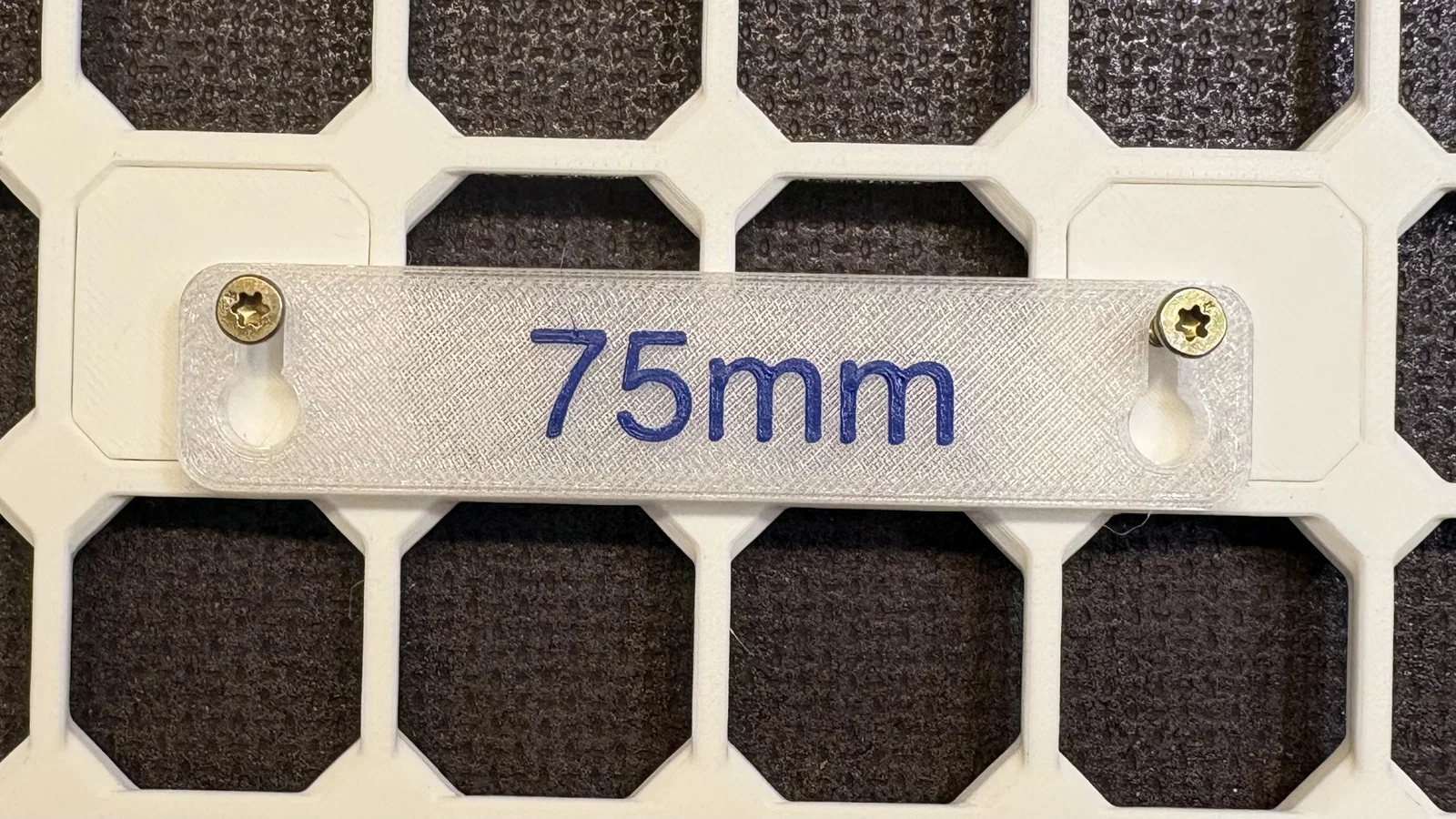

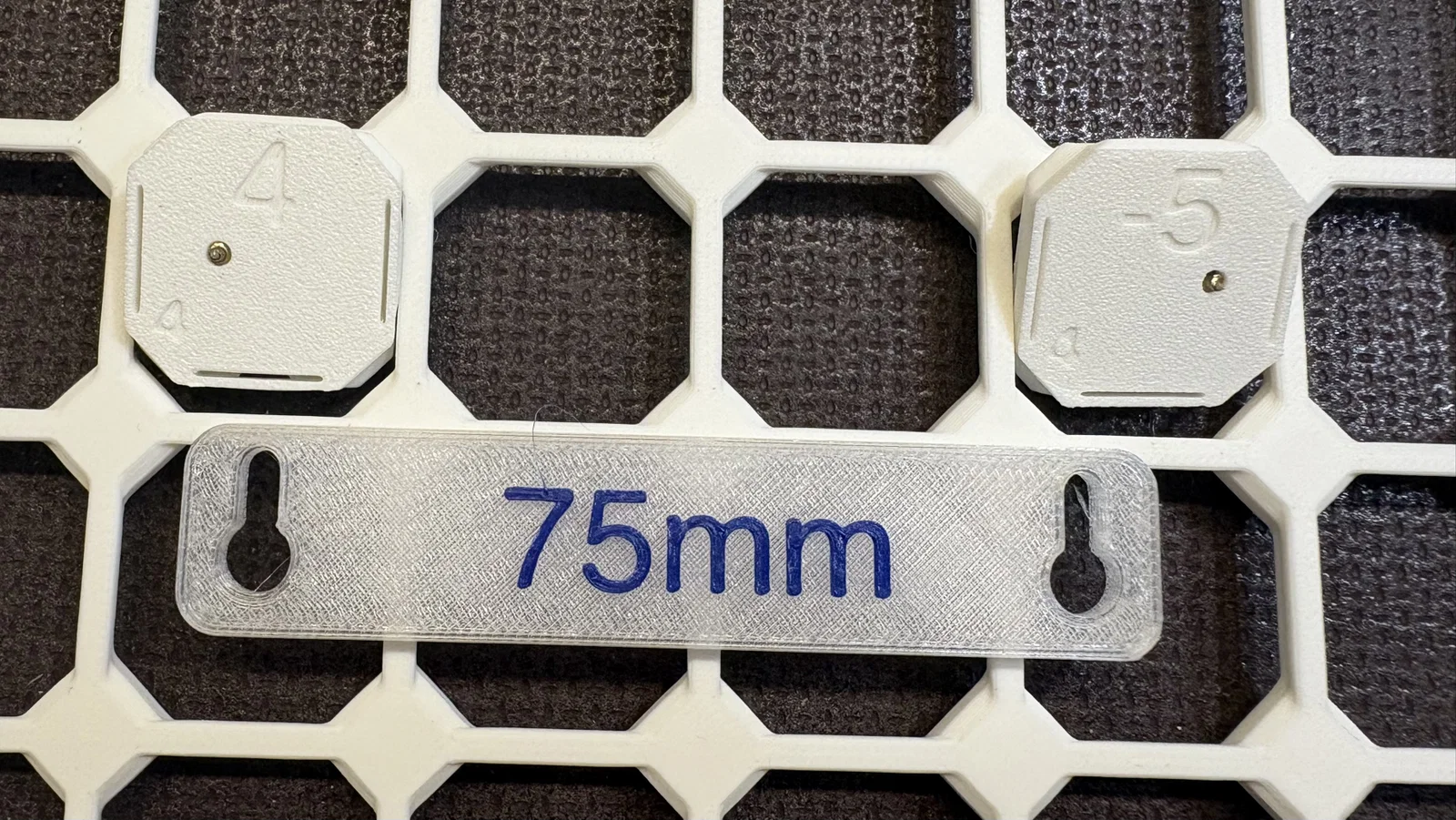

Cuối cùng, mình có 15 loại snap với các lỗ ở những vị trí khác nhau, được đánh số từ -7 đến 7. Bằng cách kết hợp hai loại snap khác nhau, bạn có thể tạo ra các cặp ngàm dạng lỗ khóa (keyhole) với khoảng cách bắt đầu từ 14 mm đến vô tận, với bước nhảy 1 mm. Để chọn được combo snap chính xác, bạn có thể tham khảo bảng tính đi kèm với mọi thông tin cần thiết.

Cách sử dụng:

• Đo khoảng cách d giữa các lỗ khóa của vật dụng bạn muốn gắn lên openGrid.

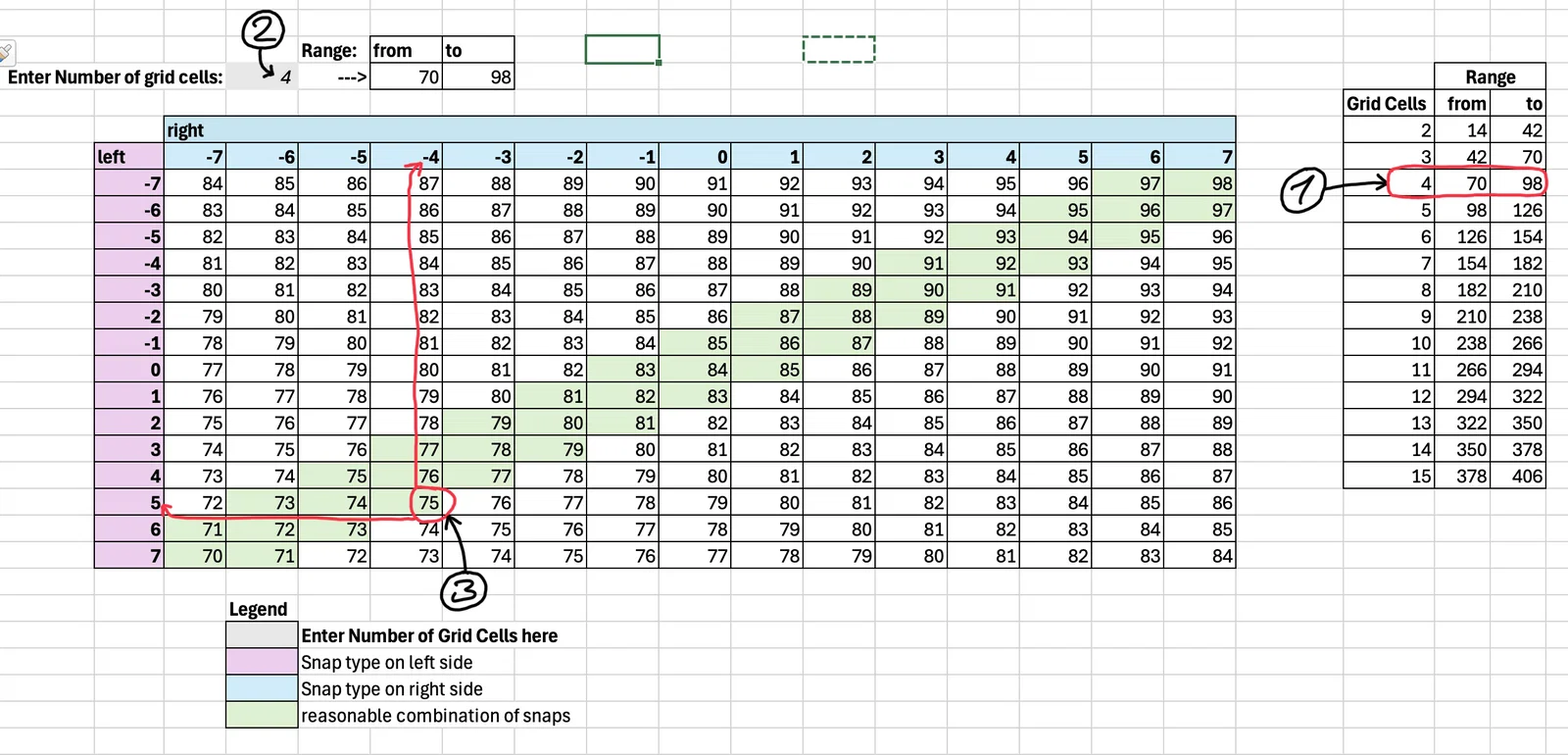

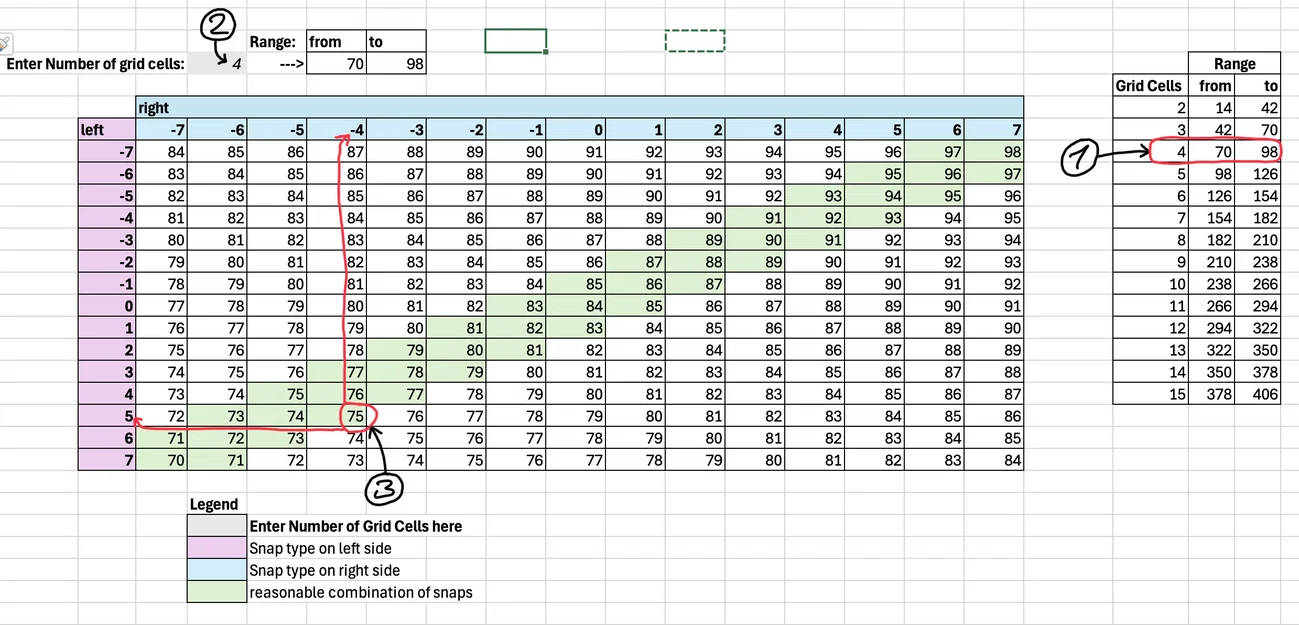

• Trong bảng tính, tìm khoảng cách d đã đo ở cột bên phải (cột S-U) và chọn số ô lưới g (1) phù hợp.

• Nhập giá trị g vào ô D4 (2).

• Tiếp theo, tìm khoảng cách d trong các ô được tô màu xanh lá cây ở bảng bên dưới (3).

• Tiêu đề hàng và cột của ô được chọn sẽ cho biết loại snap cần dùng cho phía bên trái và bên phải.

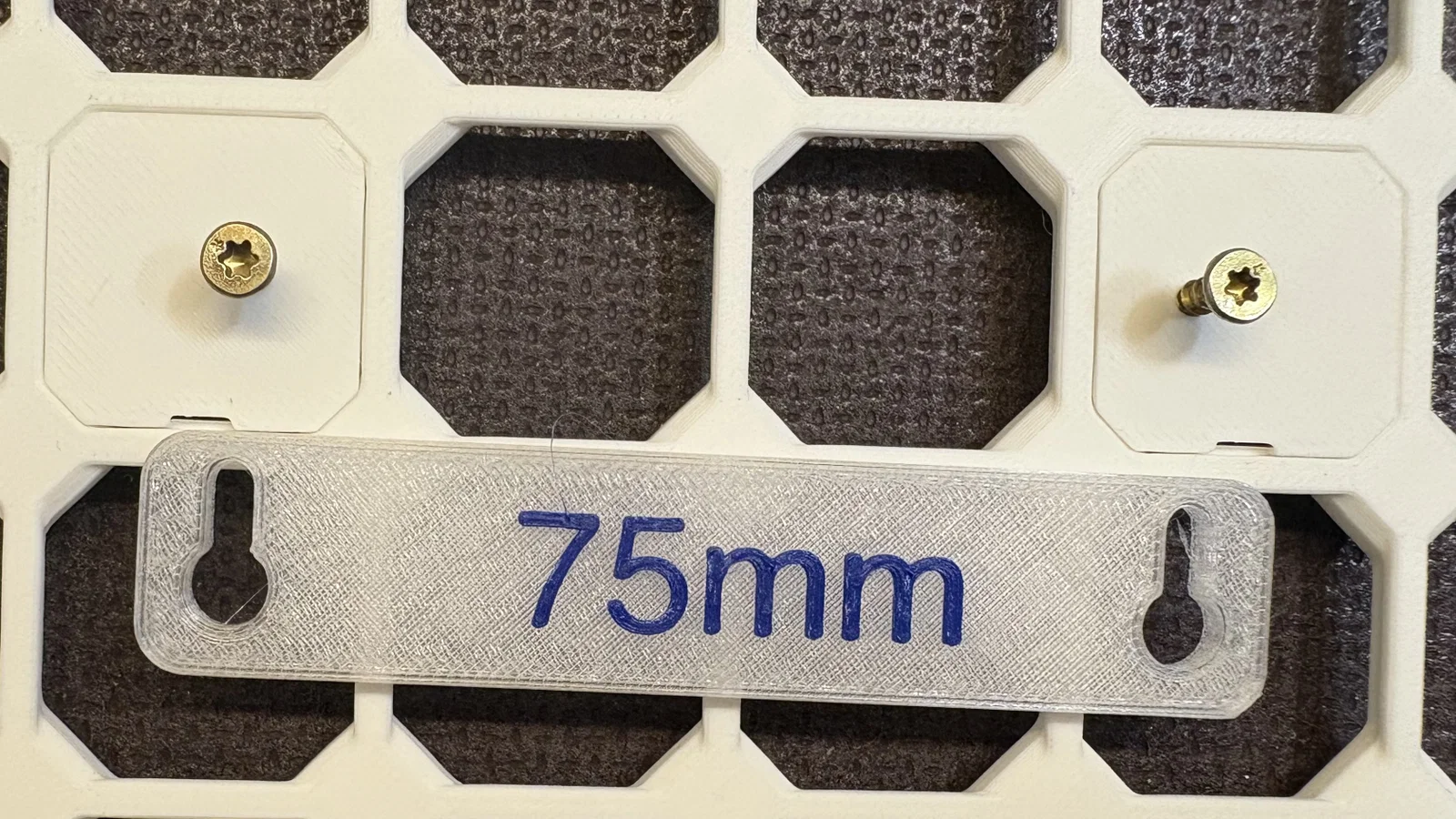

• In các snap đã chọn và bắt vít phù hợp (ví dụ: vít gỗ 3 × 12 mm) vào các lỗ.

• Gắn snap vào hệ thống openGrid và treo thiết bị của bạn lên.

Các đầu nối light snap được sử dụng ở đây hoàn toàn tương thích với hệ lưới tiêu chuẩn mà không gặp vấn đề gì.

Gửi lời cảm ơn chân thành và sự kính trọng sâu sắc đến @DavidD và @mitufy vì công trình tuyệt vời của họ và đã hào phóng chia sẻ với cộng đồng!
