Ống Thông Gió Xoay 360° Có Khớp Gập 45° (Cho Máy Lạnh Di Động)

Như thường lệ, mọi thiết kế hữu ích đều bắt đầu từ một vấn đề thực tế.

Vấn đề của mình là chiếc máy lạnh di động (Monoblock AC) chỉ có mỗi ống thoát khí và bộ phụ kiện lắp cửa sổ đi kèm thì quá tệ. Chắc các bạn cũng biết mấy cái phiền toái khi dùng kiểu thiết kế đó rồi đúng không...

Vì thế, mình đã cải tiến máy lạnh thành hệ thống 2 ống (cấp khí vào và thoát khí ra), cắt một tấm ván gỗ để vừa khung cửa sổ rồi gắn các bộ chuyển đổi ống lên đó. Do mình không muốn luồng khí vào và khí ra bị trộn lẫn, mình cần một giải pháp điều hướng có khả năng chống mưa.

Đây chính là giải pháp đa năng của mình.

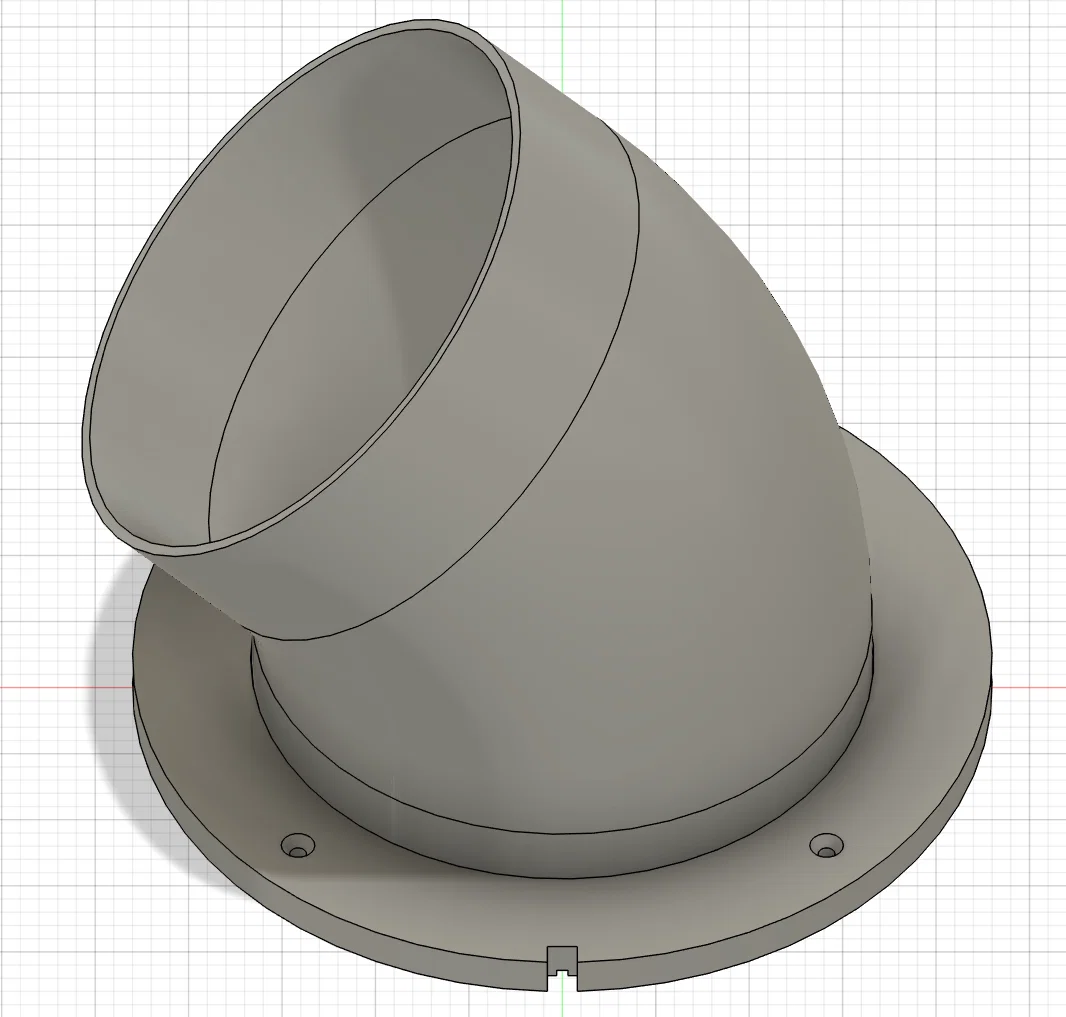

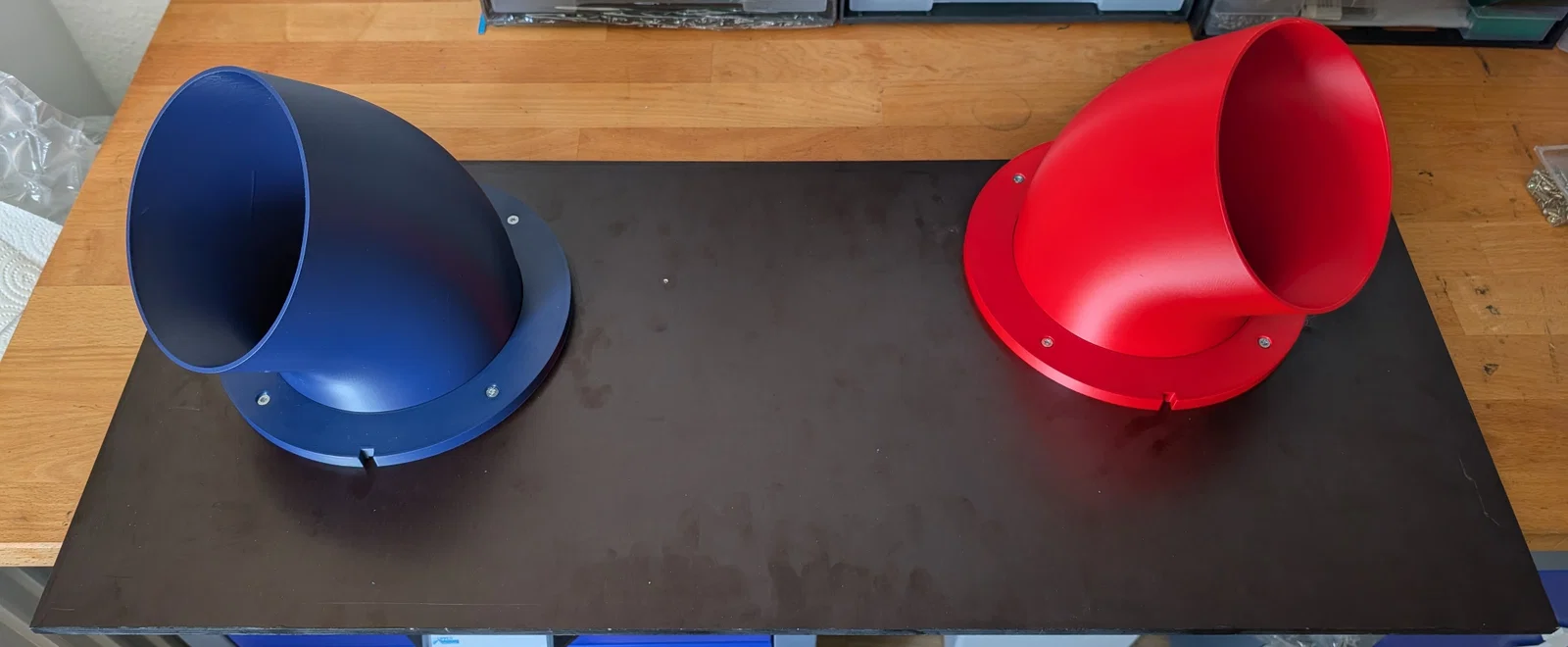

Mình lắp hai cái này lên tấm ván, xoay hướng xuống dưới và ra xa nhau. Miễn là bạn xoay nó trong phạm vi nửa vòng dưới, nó sẽ được che chắn khá tốt.

Trên phần mặt bích (flange) có tích hợp một lỗ thoát nước nhỏ phòng trường hợp nước lọt vào, nhớ lắp hướng xuống dưới để nó hoạt động hiệu quả nhé.

Đường kính trong (ID) là 160mm nên bạn không cần lo lắng về việc bị cản dòng hay phải đo đạc quá chính xác khi lắp đặt. Mình đang dùng ống 150mm ở phía bên kia tấm ván.

Hướng dẫn cho bạn nào chưa rõ:

Không cần hỗ trợ (supports) nếu đặt đúng vị trí (mặt bích hướng xuống ngoài, phần ống cong hướng miệng xuống). Mình chỉ dùng 1 lớp tường (wall) và 5% infill dạng gyroid cho phần ống cong vì không chịu lực cơ học gì cả. Phần mặt bích mình in với 2 lớp tường và 10% infill.

Hãy chọn vật liệu phù hợp với nhu cầu của bạn (chịu được tia UV, chịu nhiệt, v.v.). Mình thì dùng nhựa ASA.

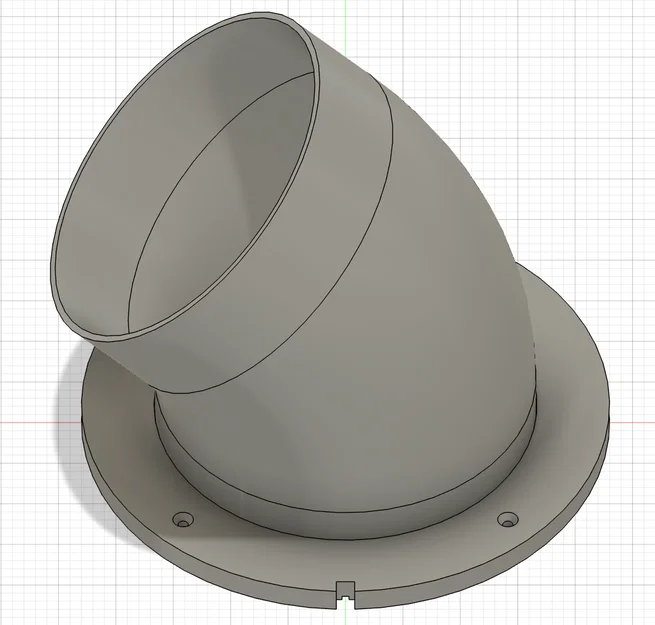

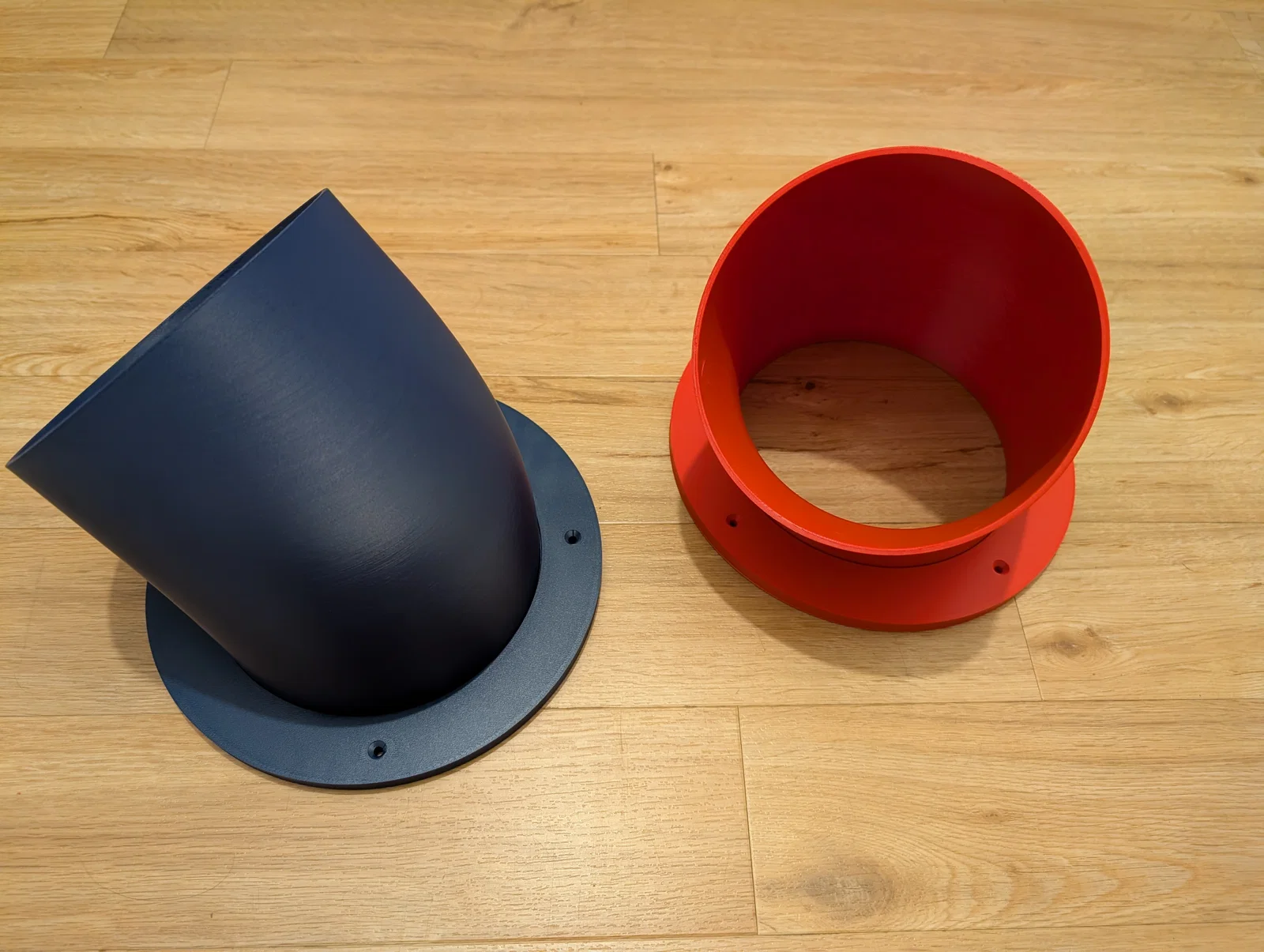

Luồn phần ống cong qua mặt bích, sau đó gắn mặt bích (có sẵn lỗ vít 4.5mm) lên bề mặt phẳng. Cách này sẽ giữ chặt ống cong. Nó vẫn có đủ độ hở để bạn xoay và điều hướng tùy ý, qua thử nghiệm của mình thì nó tự giữ vị trí rất tốt mà vẫn xoay được khi cần.
