Bánh răng vành ngoài cho máy gọt bút chì cổ điển 1

4 hình

Đồ Gia Dụng

Bánh răng vành ngoài cho máy gọt bút chì cổ điển

Tác giả JTDesign_400042

Lượt tải
1
Lượt coi
35

File 2 2,1 MB

  • Teal_Panda_Pencil_Sharpener_Replacement_Sun_Gear_RB_1783327378.stepSTEP · 1,4 MB
  • Teal_Panda_Pencil_Sharpener_Replacement_Sun_Gear_1783327379.sldprtSLDPRT · 711,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#408142
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

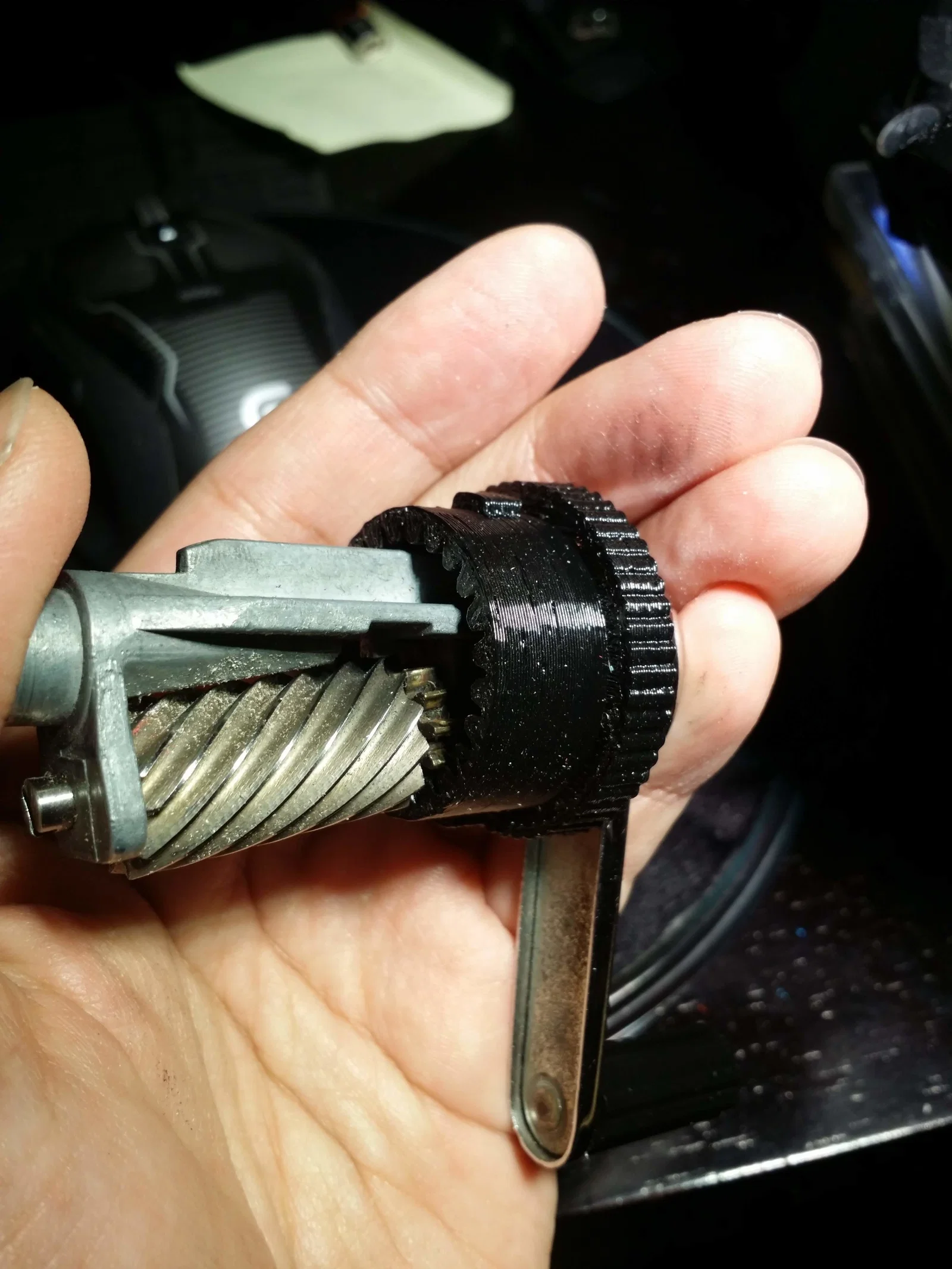

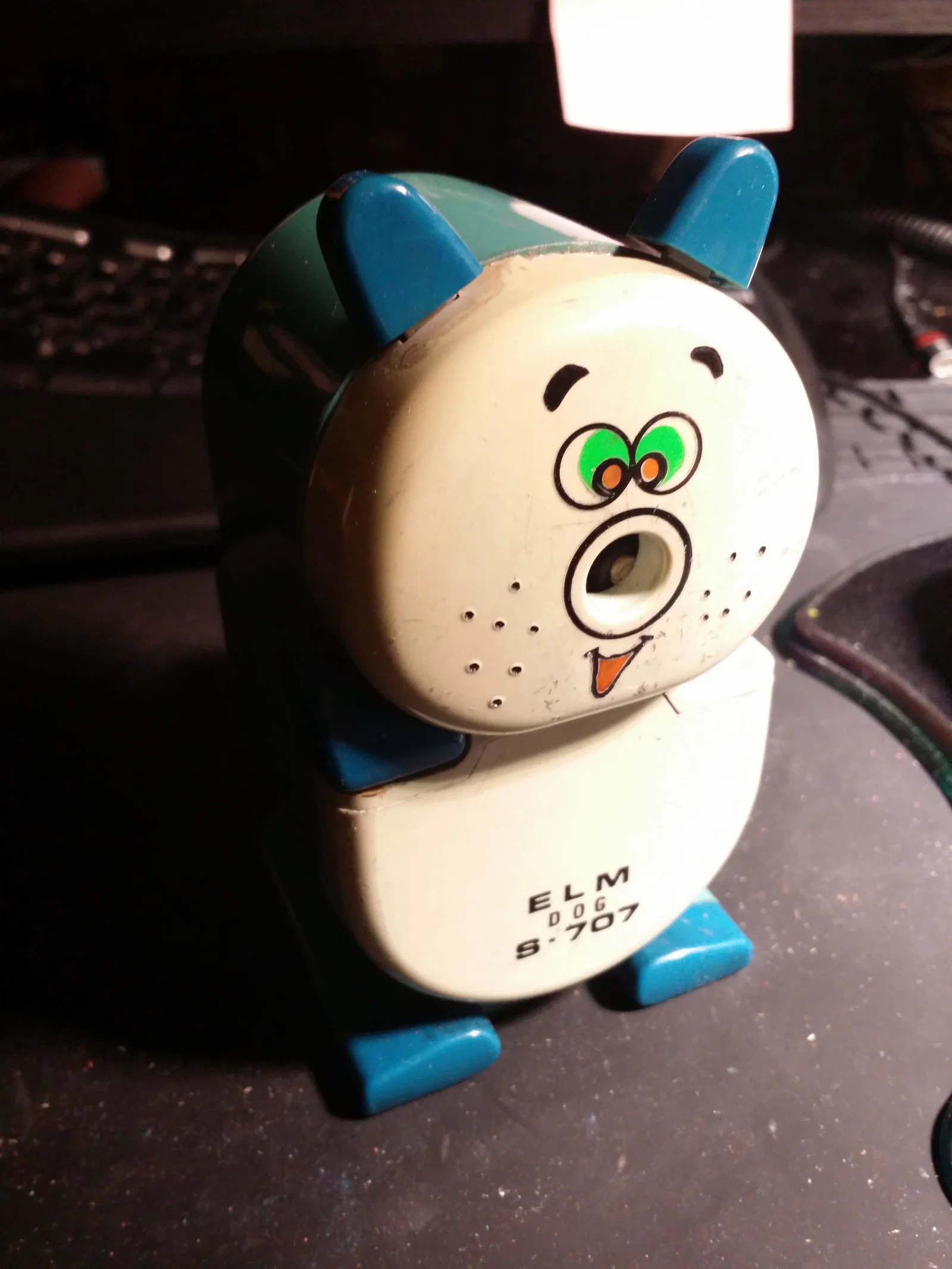

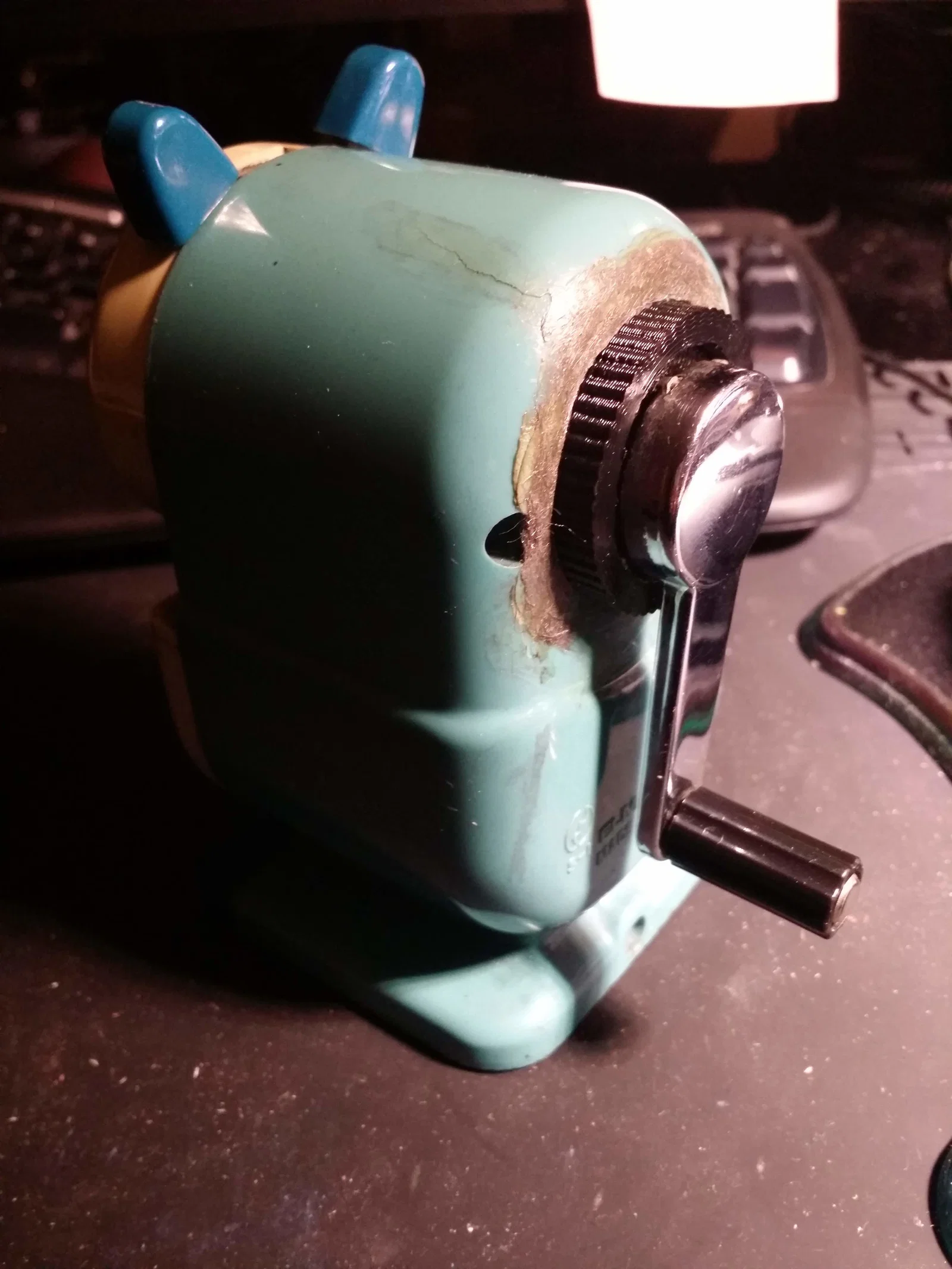

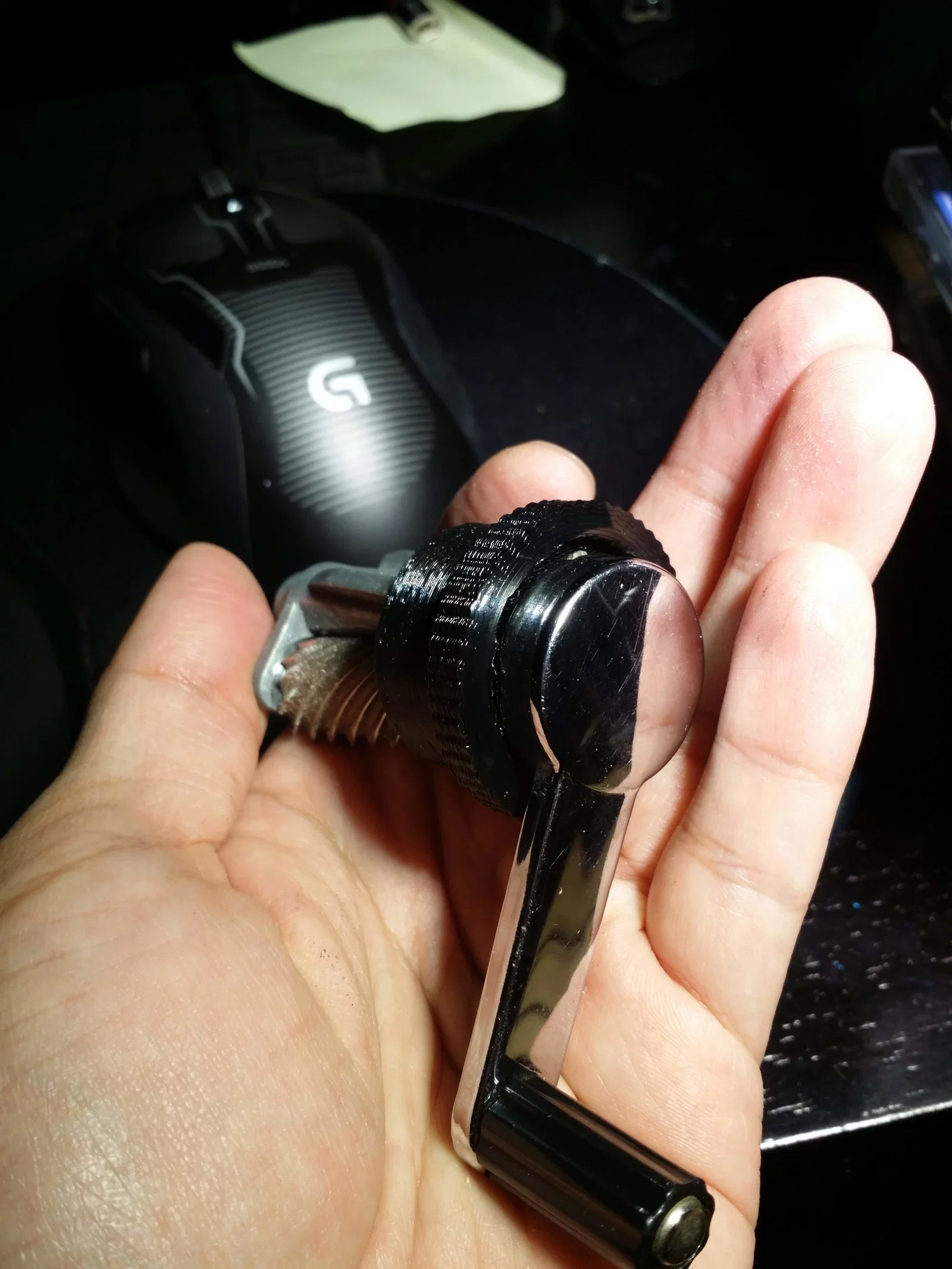

Cái bánh răng zin của máy bị nứt làm hai chỗ. Sau khi tốn hàng giờ liền để hàn nhựa và gia cố mà nó vẫn bị trượt, mình quyết định tự in cái mới này luôn. Phần răng được thiết kế dạng côn để khớp với bánh răng trên máy gọt bút chì hơn. Dù phần răng có lẽ chưa được mô hình hóa chuẩn xác 100% nhưng dùng thực tế thì cực kỳ ngon lành. Tại sao phải cất công sửa làm gì hả? Tại vì nó dùng sướng hơn mấy cái máy gọt điện hiện đại bây giờ nhiều. Đây là kỷ vật tuổi thơ của mình mà giờ mình đang truyền lại cho mấy đứa nhỏ. Cần phải có hỗ trợ (supports) khi in nhé. Mình có đính kèm file SolidWorks gốc để mọi người tùy chỉnh nếu cần. Ngoài việc bánh răng phải khớp, có hai kích thước quan trọng cần lưu ý: 1) Độ dày ổ bi - tay cầm được vặn chặt vào trục xoắn của máy chứ không phải vặn vào chi tiết in 3D này. Hãy đảm bảo chừa khoảng hở tầm 0.2mm. 2) Đảm bảo có đủ khoảng trống cho toàn bộ phần trục xoay.

Coi thêm Ẩn bớt

Thông số in

Định dạng
sldprtstep
Số file mô hình
2
Tổng dung lượng
2,1 MB
File lớn nhất
1,4 MB
