Bánh cóc lỗ 12mm kèm đầu nối lục giác 8mm
Thiết kế này được tạo ra để lắp vừa thanh ren 12mm, đi kèm đầu nối để kết nối với máy khoan. Giải pháp này giúp bảo vệ phanh máy khoan bằng cách cho phép trục tiếp tục xoay sau khi khoan dừng.
Mô tả

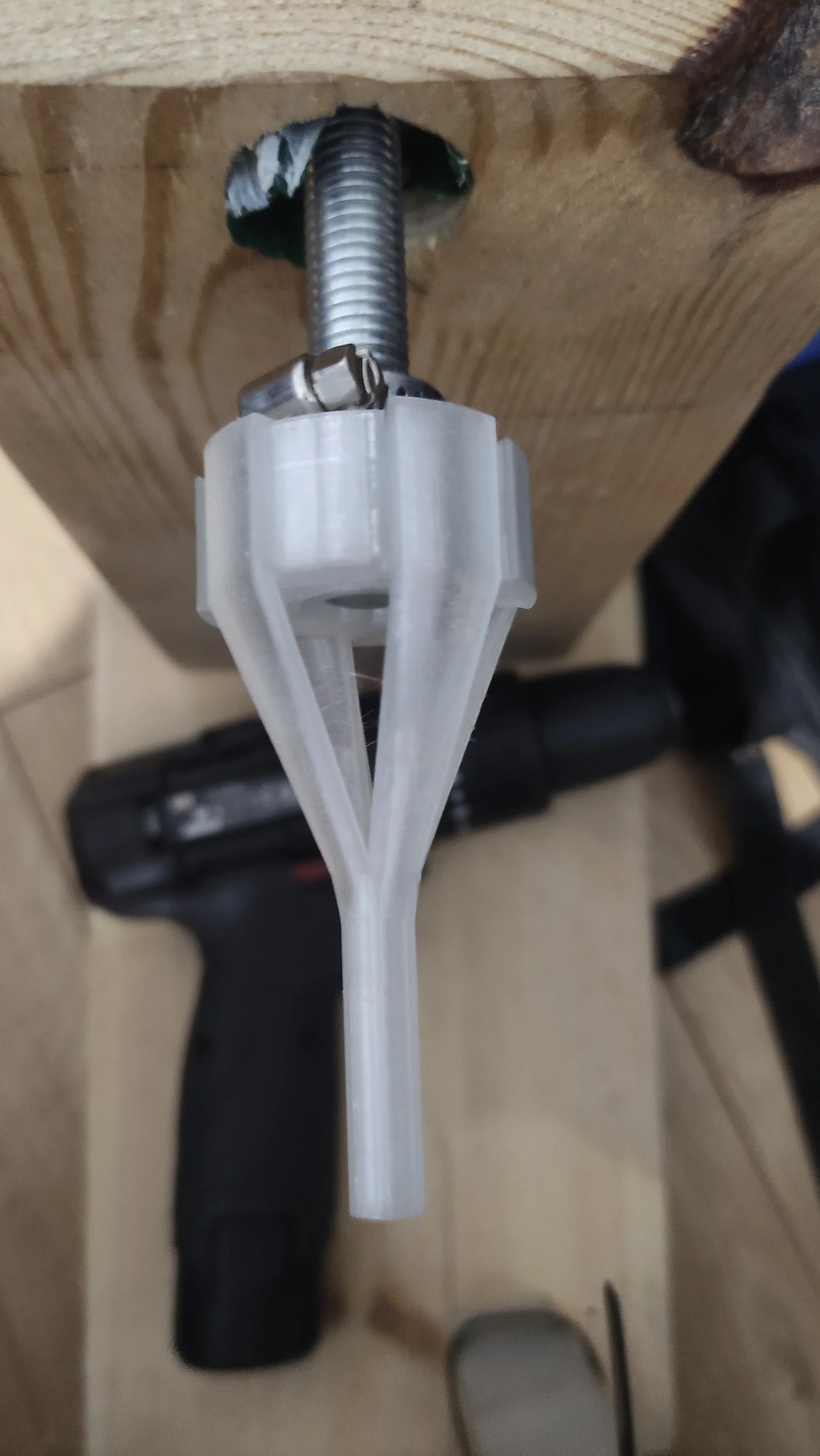

Mình thiết kế cái này để nối máy khoan có phanh vào trục. Nó giúp trục vẫn tiếp tục xoay sau khi máy khoan dừng lại, từ đó bảo vệ bộ phận phanh của máy khoan.
In ấn:
Các file đính kèm đã có đủ linh kiện, nhưng mình khuyên bạn nên in phần đầu nối máy khoan riêng nếu dùng máy in kiểu bed slinger, hoặc thêm lớp brim để tăng độ bám dính vào bàn in.

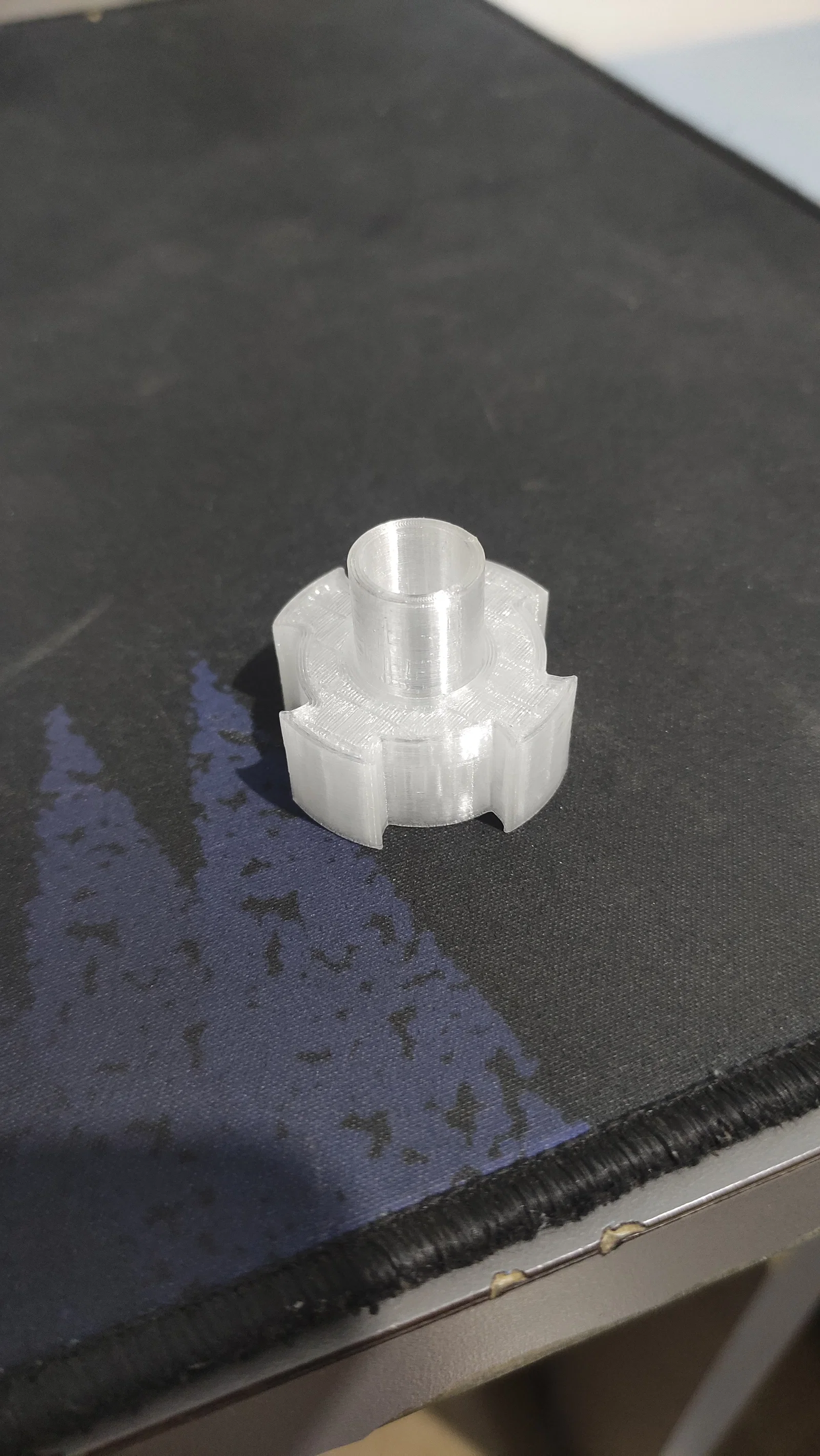

Phần bánh cóc (ratchet) nên in bằng nhựa PETG, cài đặt 3 vách (perimeters) và bật tính năng ironing, volume 15%, khoảng hở 0.15mm. Phần giá đỡ chỉ cần in 3 vách, cũng sử dụng nhựa PETG.
Xử lý sau in:
Sau khi in xong, bạn cần dùng kìm hoặc kìm chết (có thể chèn thêm vật cứng vào lỗ để tăng độ cứng) để vặn phần lõi cho nó tách rời ra, và cần một chút thời gian để vận hành cho trơn tru.
Chỉnh sửa:
Độ sâu răng là 2.2mm, được thiết lập trong sketch001 ở phần thân vòng trong file FreeCAD. Dung sai được thiết lập trong phần Varset cùng trên thân đó.
