Hệ thống khay SSD modular thay thế cho Corsair Air 540

🧩 Corsair Air 540 Modular SSD Enclosure System

📌 Summary

Vỏ case Corsair Air 540 đã ngừng sản xuất, nên các module khay SSD OEM đôi khi rất khó tìm để thay thế hoặc mua lại.

Hệ thống vỏ SSD dạng modular này được thiết kế như một giải pháp thay thế trực tiếp và mở rộng cho hệ thống gắn SSD nguyên bản của Corsair. Thiết kế cũng xử lý mã linh kiện Corsair CC-8930156 (Corsair Air 540 SSD cage Base with 4x SSD Tray), cung cấp hướng thay thế và nâng cấp thực tế cho người dùng bị mất, hư hỏng, hoặc cần thêm vị trí lắp SSD vượt quá cấu hình theo case.

Hệ thống này tích hợp trực tiếp với bộ ngàm/adapter SSD nguyên bản của Corsair và không cần chỉnh sửa vĩnh viễn lên case.

💾 Tương thích ổ đĩa

Hỗ trợ SSD/HDD SATA 2.5" tiêu chuẩn với dải độ dày như sau:

• ✔ Ổ 6.5mm

• ✔ Ổ 7mm

• ✔ Ổ 9.5mm

• ✔ Tối đa 10mm

🧱 Tổng quan hệ thống

Thiết kế gồm hai thành phần modular:

🔹 Corsair Base Enclosure

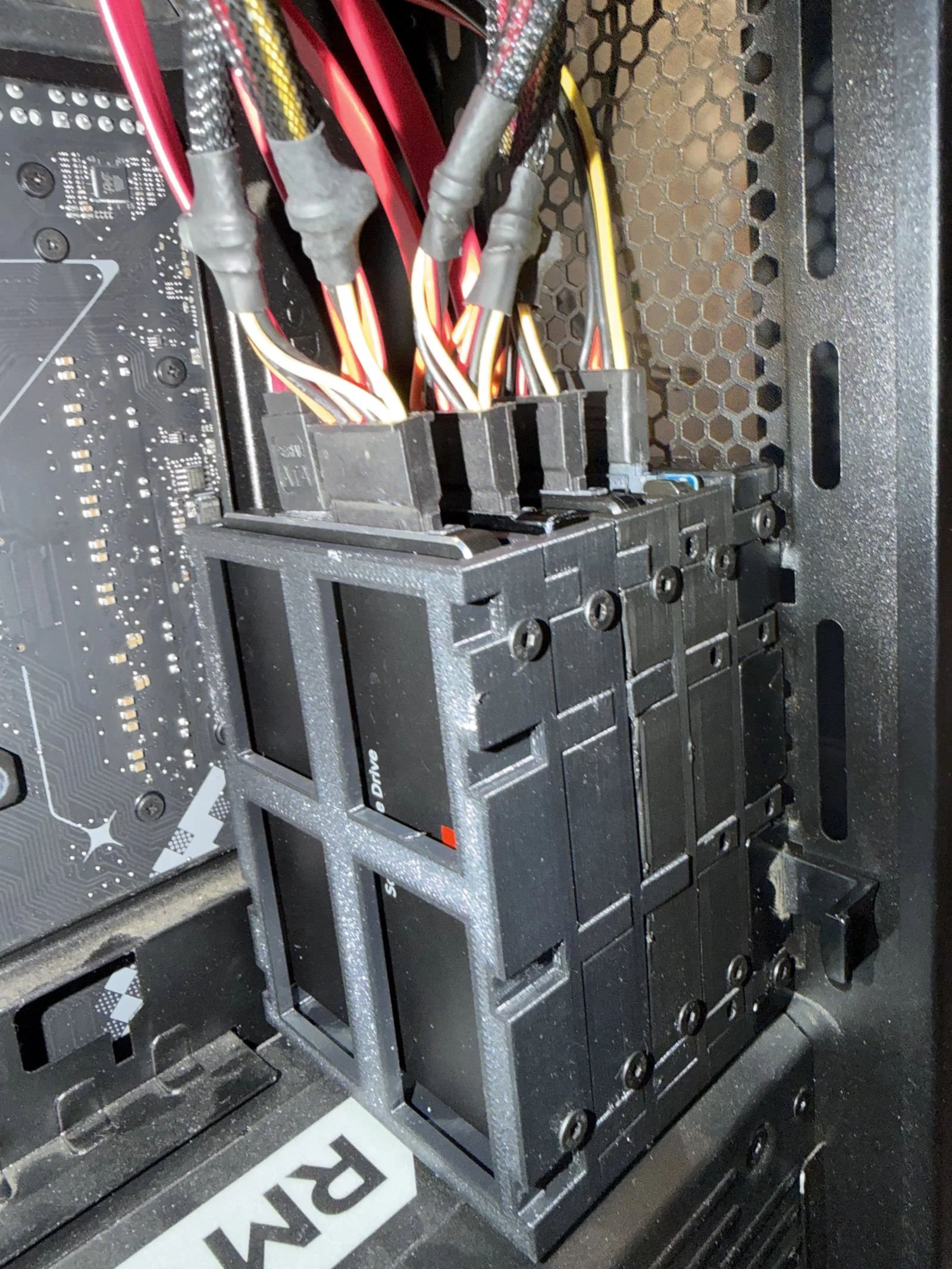

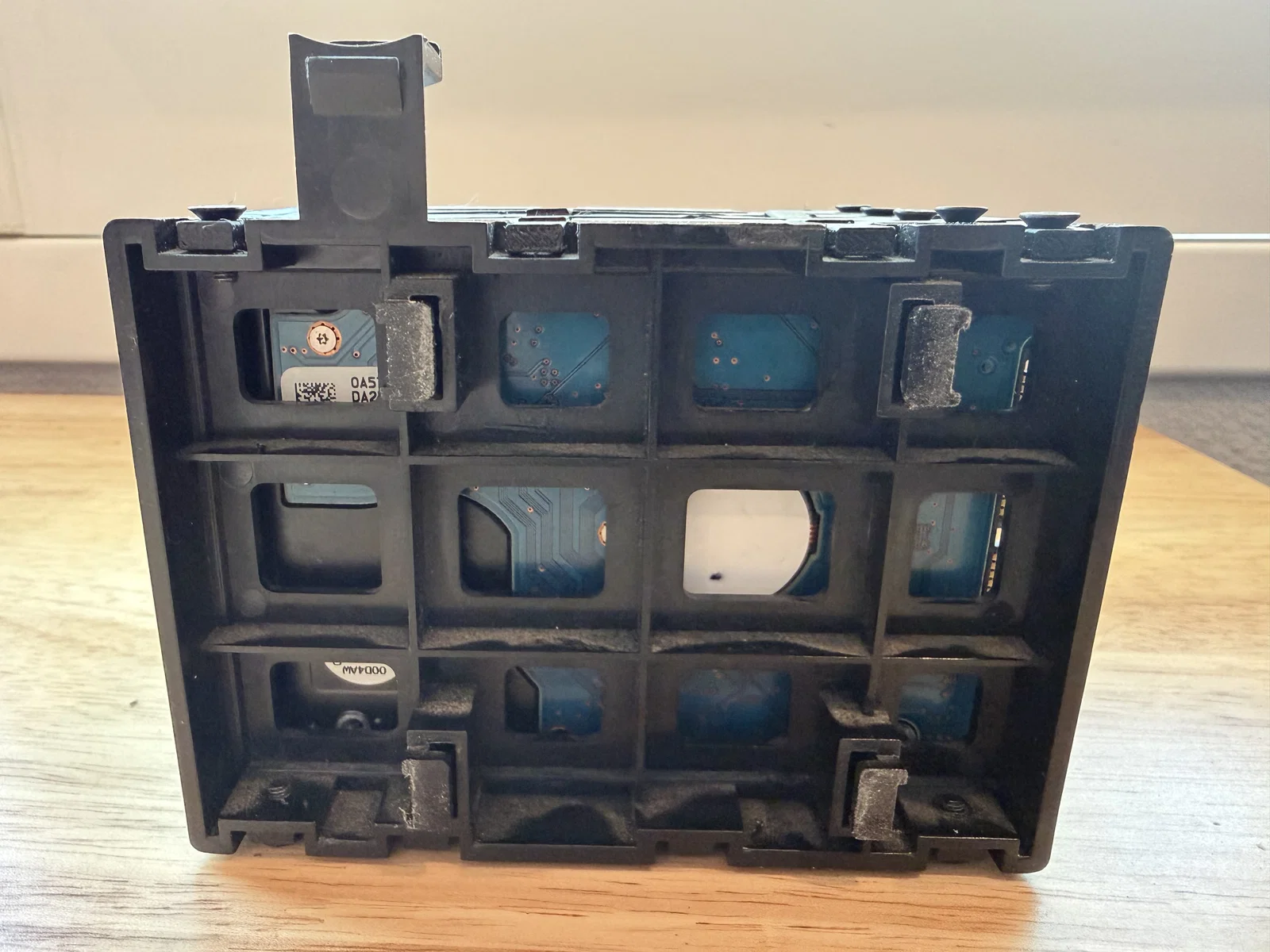

Base Enclosure gắn trực tiếp vào SSD adapter nguyên bản của Corsair (loại ngàm kẹp vào case Air 540).

• Lắp dạng ma sát chính xác (thiết kế zero tolerance)

• Dùng chuẩn thì không cần chỉnh sửa gì

• Có thể gia cố thêm bằng các điểm bắt vít

Gia cố tuỳ chọn:

• Khoan xuyên tại vị trí các tab bằng mũi khoan 7/64”

• Siết ốc máy tính M3 để đạt độ cứng tối đa

🔹 Corsair Step Enclosure

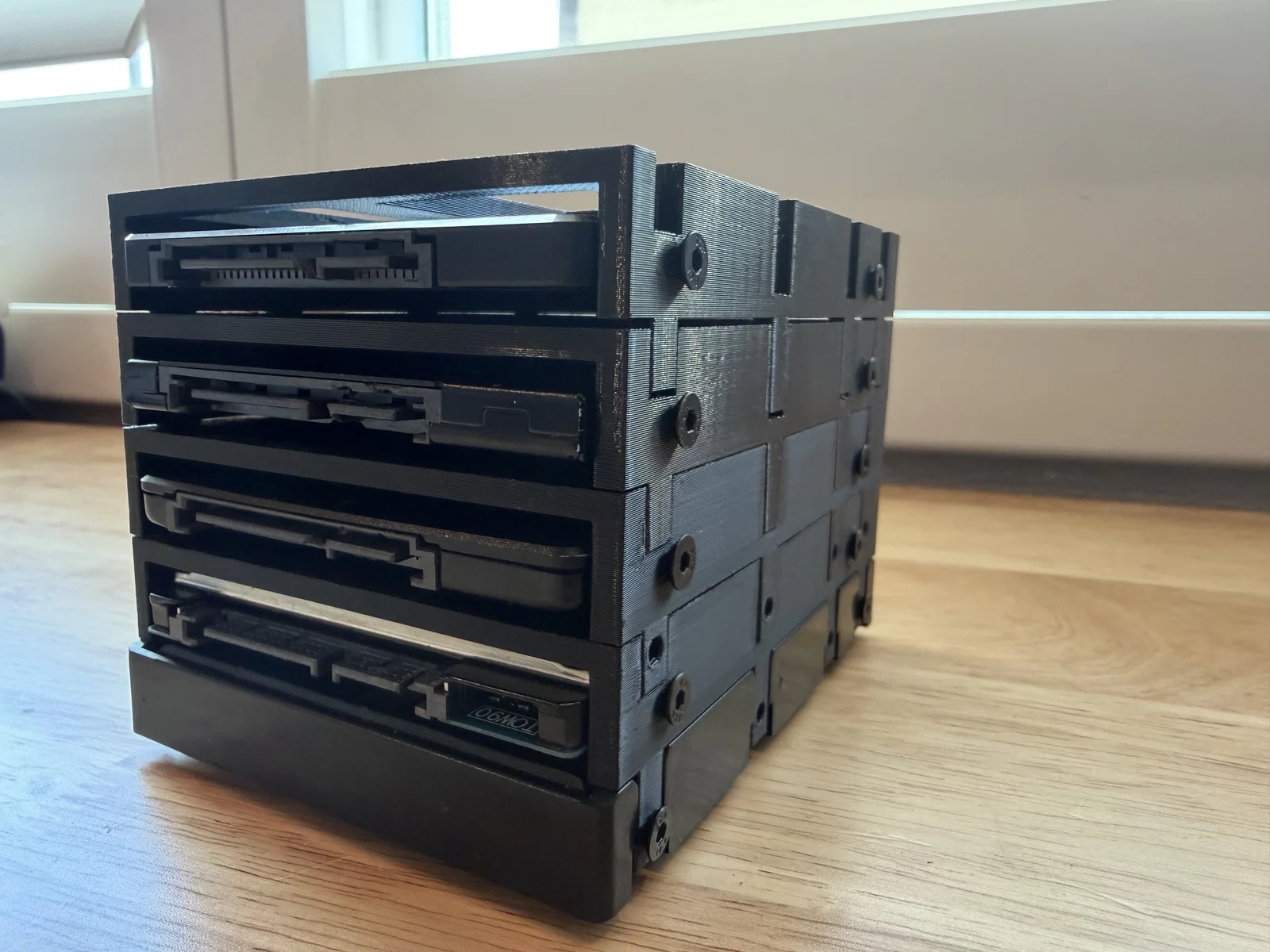

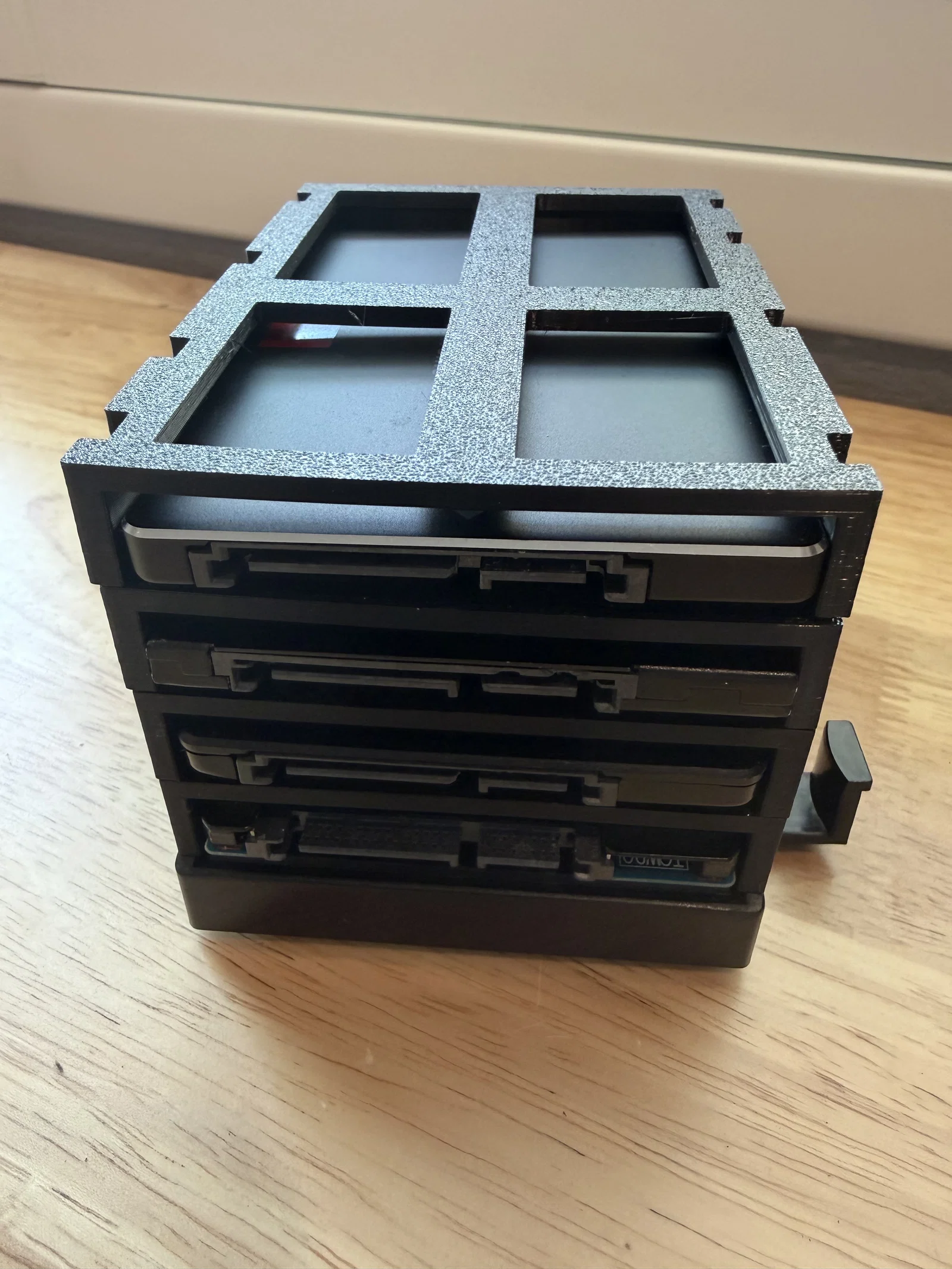

Step Enclosure là module mở rộng có thể xếp chồng (stackable).

• Gắn trực tiếp vào Base hoặc vào các module Step khác

• Lắp ma sát zero-tolerance để liên kết cơ khí thật chặt

• Thiết kế cho phép xếp chồng không giới hạn (trong ngưỡng tải an toàn)

• Chủ đích là để lắp cố định sau khi đưa vào vị trí

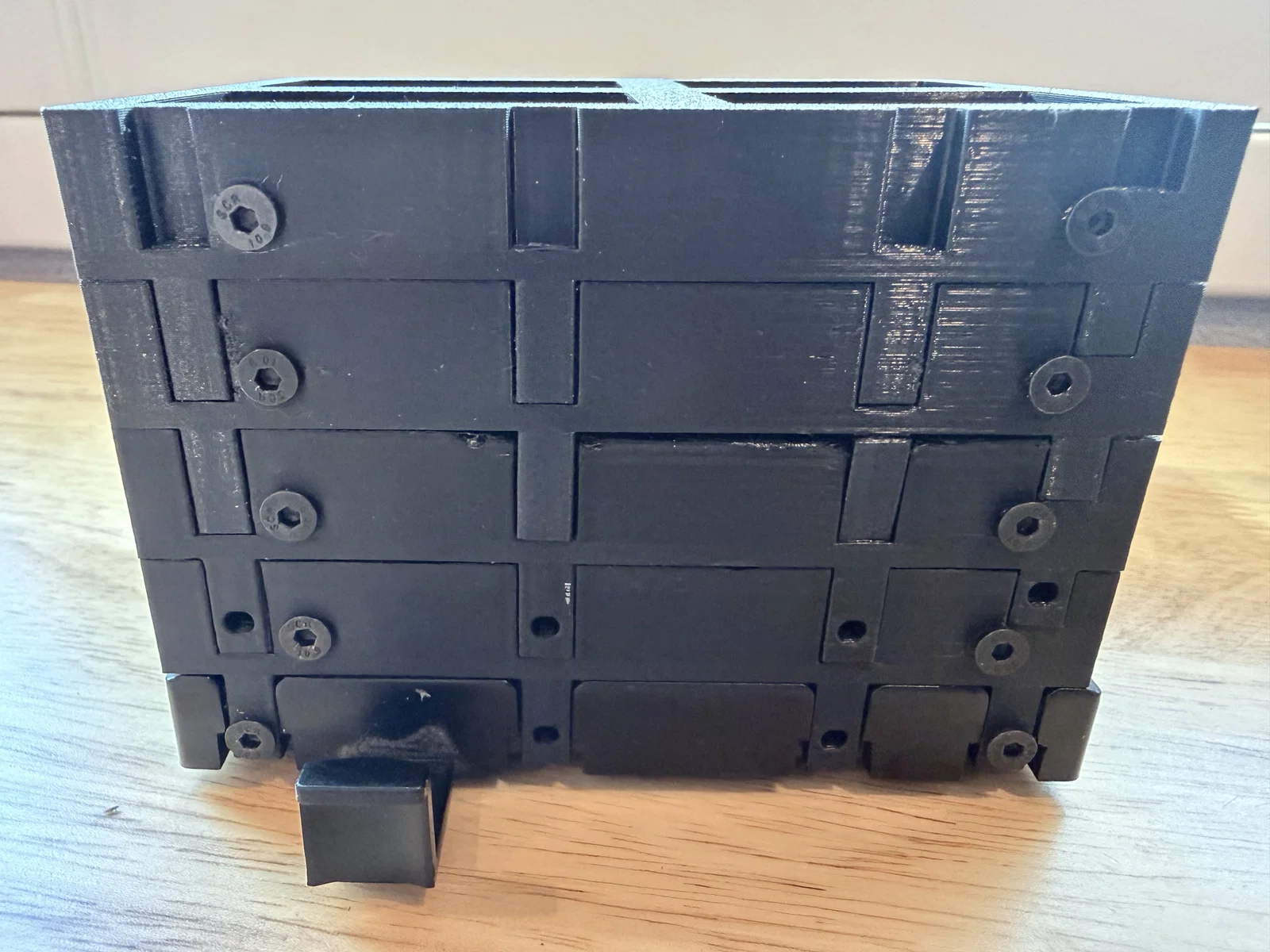

⚠ Càng xếp cao thì lực ngang càng tăng. Với cụm lưu trữ nặng, nên gia cố bằng vít M3 xuyên qua các điểm tab. Dùng vít đen M3x8 sẽ vừa đẹp nhất.

🖨 Hướng dẫn in 3D

Để kết quả tốt nhất, nên dùng vật liệu bền và chịu nhiệt:

Filament khuyến nghị

• PETG (khuyến nghị)

• ABS

• ASA hoặc các vật liệu engineering-grade tương đương

Thiết lập in

• Layer Height: 0.20 mm

• Infill: 15% hoặc cao hơn

• Supports: Bắt buộc cho toàn bộ phần insert và hình học tab

• Orientation: In với các tab hướng lên trên

🔧 Ghi chú hậu kỳ (post-processing)

• Chà nhám nhẹ có thể giúp độ lắp ma sát ổn định hơn

• Có thể canh chỉnh bằng nhiệt để dung sai sát hơn (cẩn thận khi làm)

• Chỉ khoan lỗ gia cố nếu muốn khoá cố định vĩnh viễn

🔄 Tuỳ biến & sử dụng cộng đồng

Khuyến khích chỉnh sửa và remix.

Nếu bạn remix hoặc cải thiện thiết kế này:

• Ghi credit tác giả gốc

• Kèm link dẫn về trang dự án này

💬 Hỗ trợ

Nếu bạn có câu hỏi, gặp vấn đề về độ khớp (fitment), hoặc cần hỗ trợ in/lắp ráp, mình sẽ phản hồi sớm và hỗ trợ troubleshoot hoặc tinh chỉnh thiết kế.
