KEKK K7 Spot Welder - Adapter đầu sạc (Charging Plug Adapter)

Một mẫu đơn giản giúp mình gắn thêm một adapter barrel jack giá rẻ vào máy hàn điểm siêu tụ KEKK K7 để sạc.

Mình cần món này để sạc tụ cho tiện sau khi lỡ tay làm cháy mạch sạc USB-C bên trong vì đi hàn điểm trong lúc đang cắm sạc. (thở dài) Hướng dẫn có dặn đừng làm vậy, nhưng “Oops Happens”. May là KEKK cũng tính tới mấy ca như mình nên trên board đã có sẵn vài pad để sạc cho cụm super capacitor.

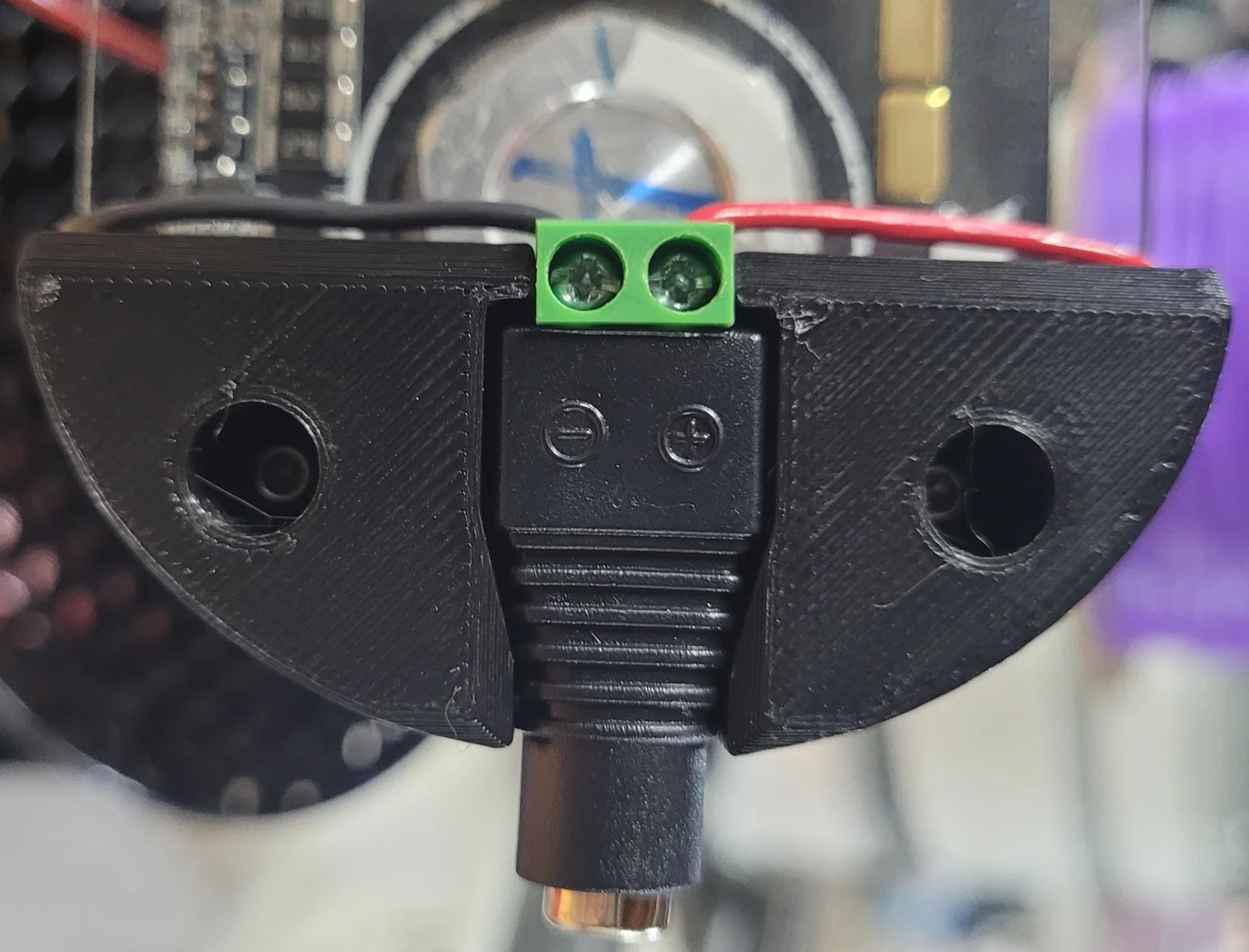

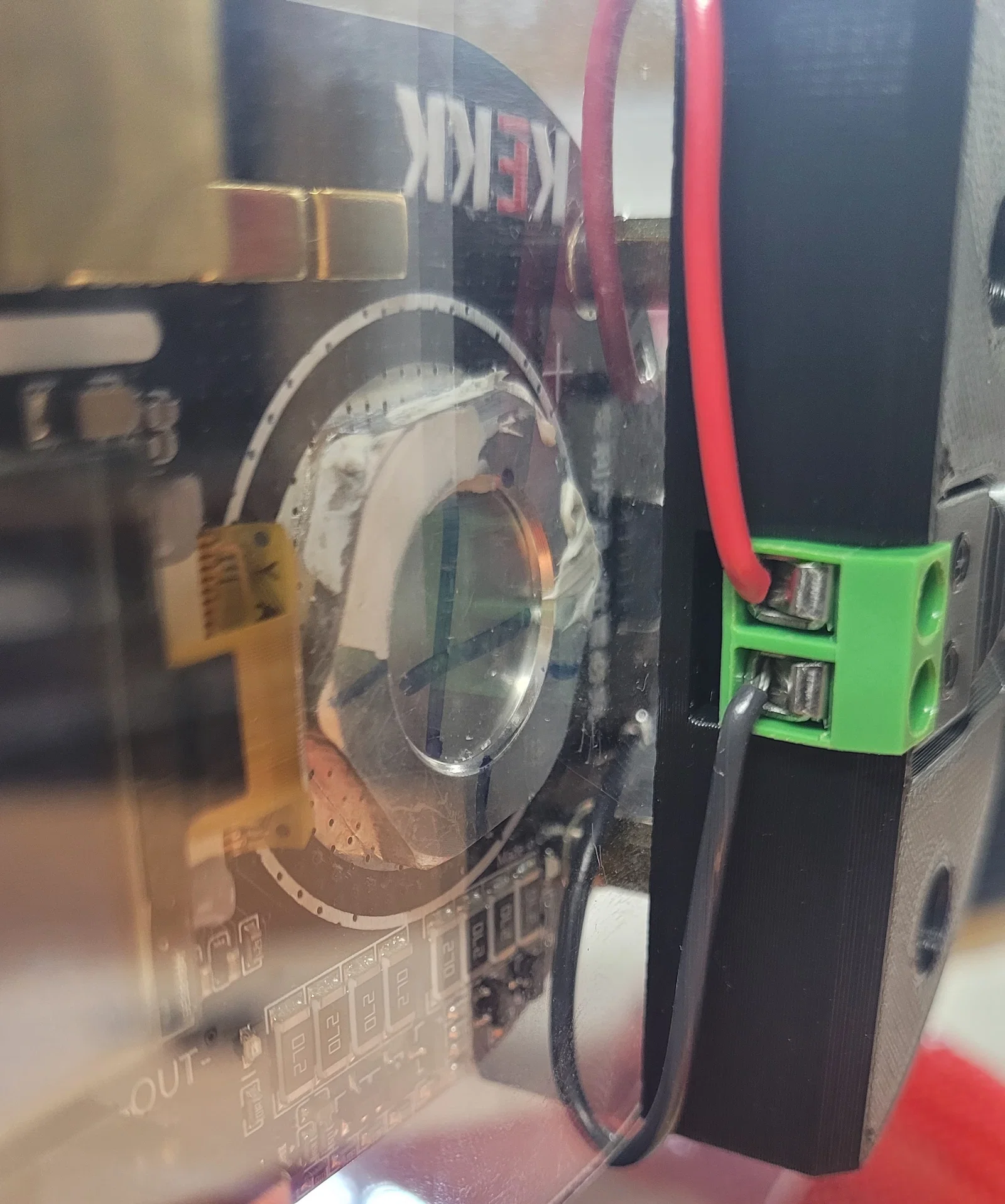

Mình hàn một cặp dây 18ga vào các điểm sạc phụ (auxiliary capacitor charging points) trên board, rồi đi dây vòng qua hai bên và đưa lên chỗ tiếp xúc của barrel adapter, để giữ cho mod này có thể hoàn nguyên hoàn toàn.

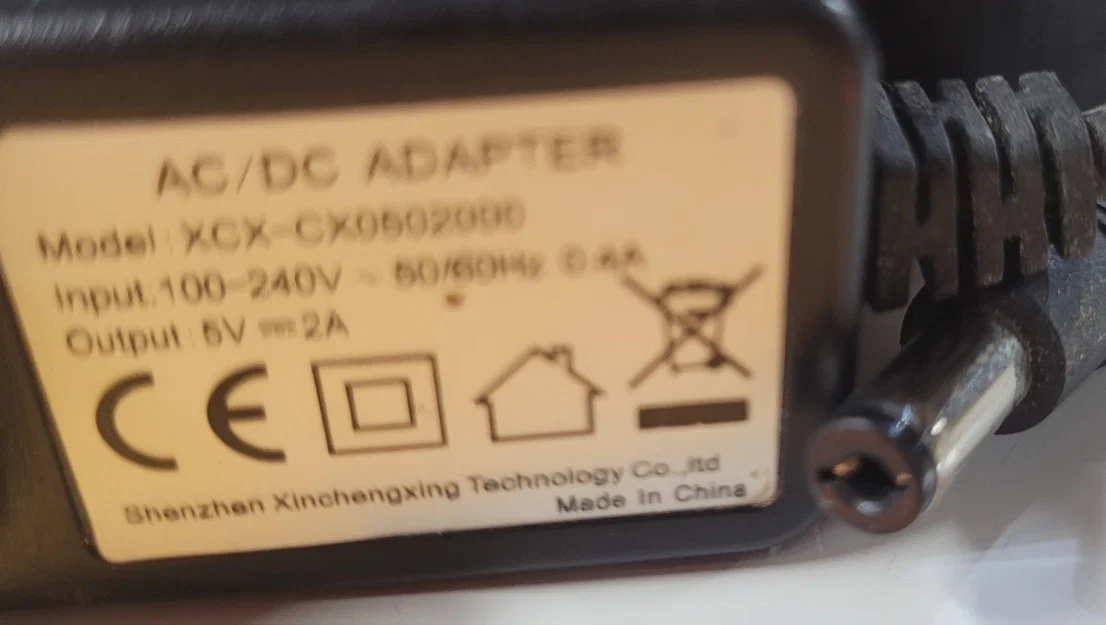

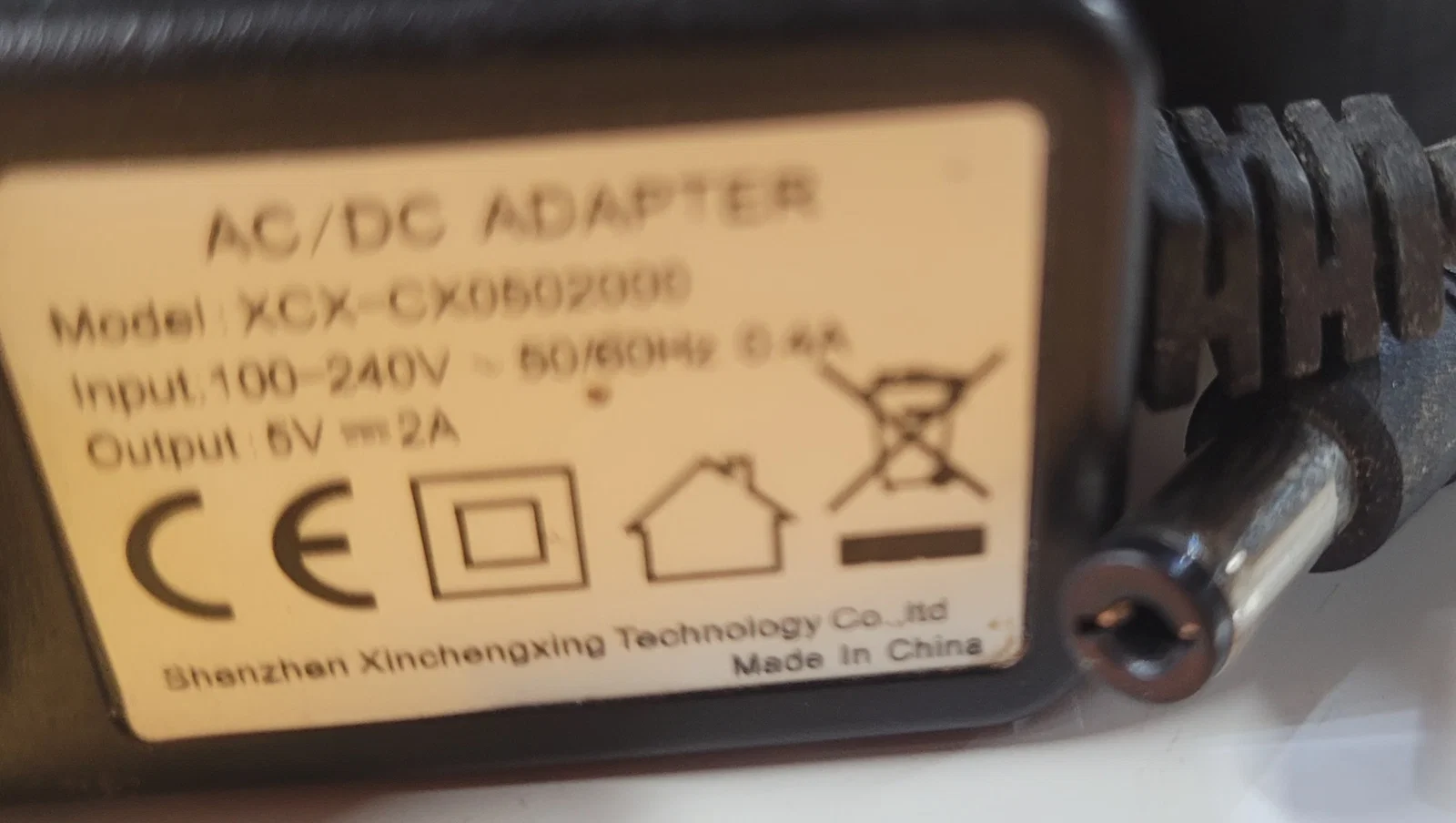

Nguồn mình dùng là một cục adapter “wall wart” rẻ tiền 5.2V-2A để sạc siêu tụ giữa các lần hàn. Cục này đo hở mạch được 5.18V bằng multi-meter, và sạc hệ thống lên 5.18V chỉ trong vài phút.

Bản của mình in không cần support, dùng thiết lập mặc định với PLA đen rẻ tiền.

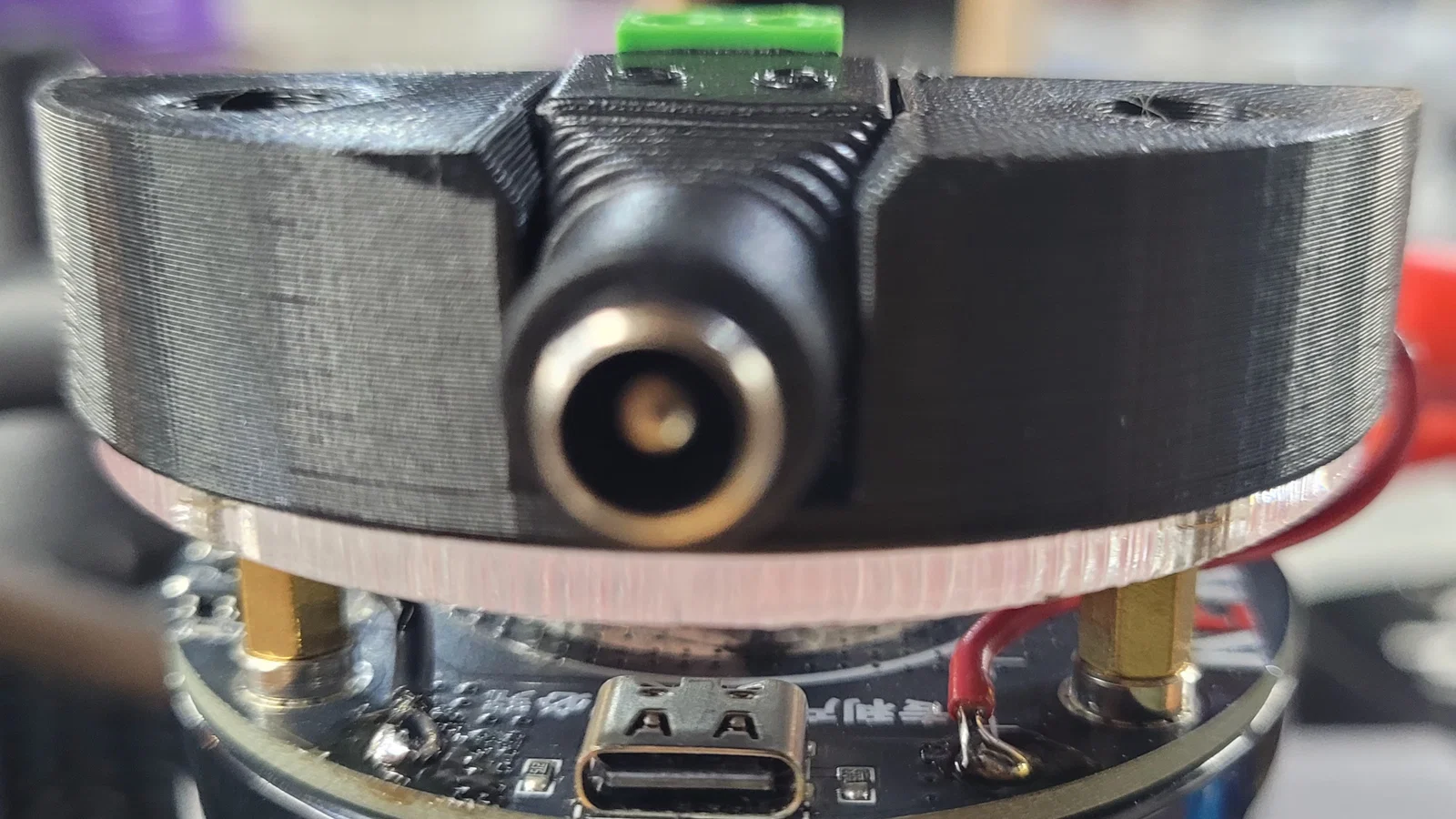

Tháo hai con ốc M3-8mm và thay bằng một cặp ốc M3-12mm là gắn lên máy hàn điểm rất ổn.

Adapter barrel jack được giữ bằng ma sát, nhưng nếu bị lỏng thì có thể dán keo.
