GEPRC Mark4 5-inch: gá M100 GPS + VTX SMA pigtail + anten ELRS
Mẫu gá giúp sắp xếp gọn M100 GPS, pigtail anten SMA cho VTX và anten ELRS ở đuôi khung GEPRC Mark4 5-inch, vẫn chừa chỗ cho dây pin. In PLA infill 15%, tách 2 nửa, siết bằng ốc + đai ốc M3.
Mô tả

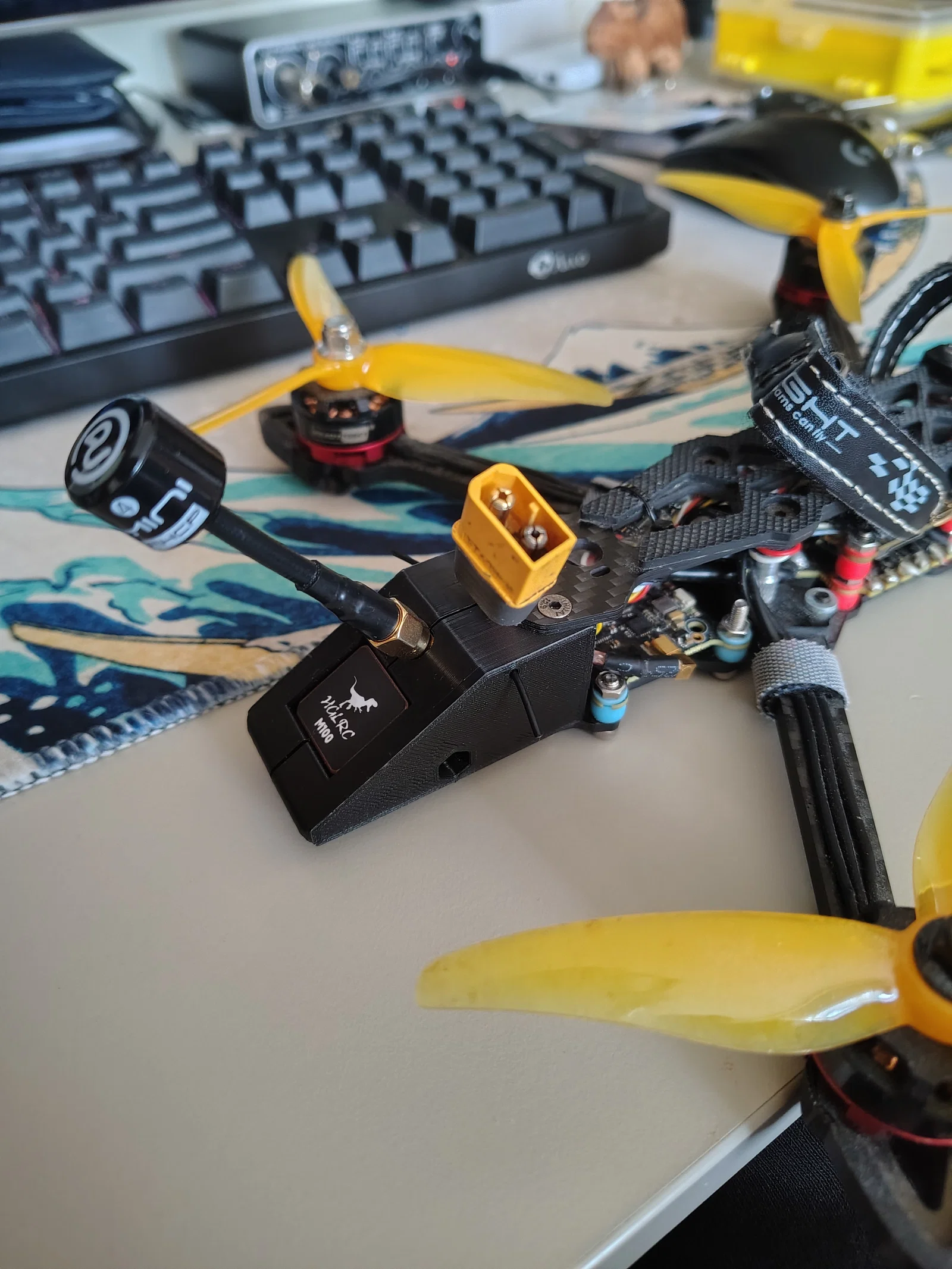

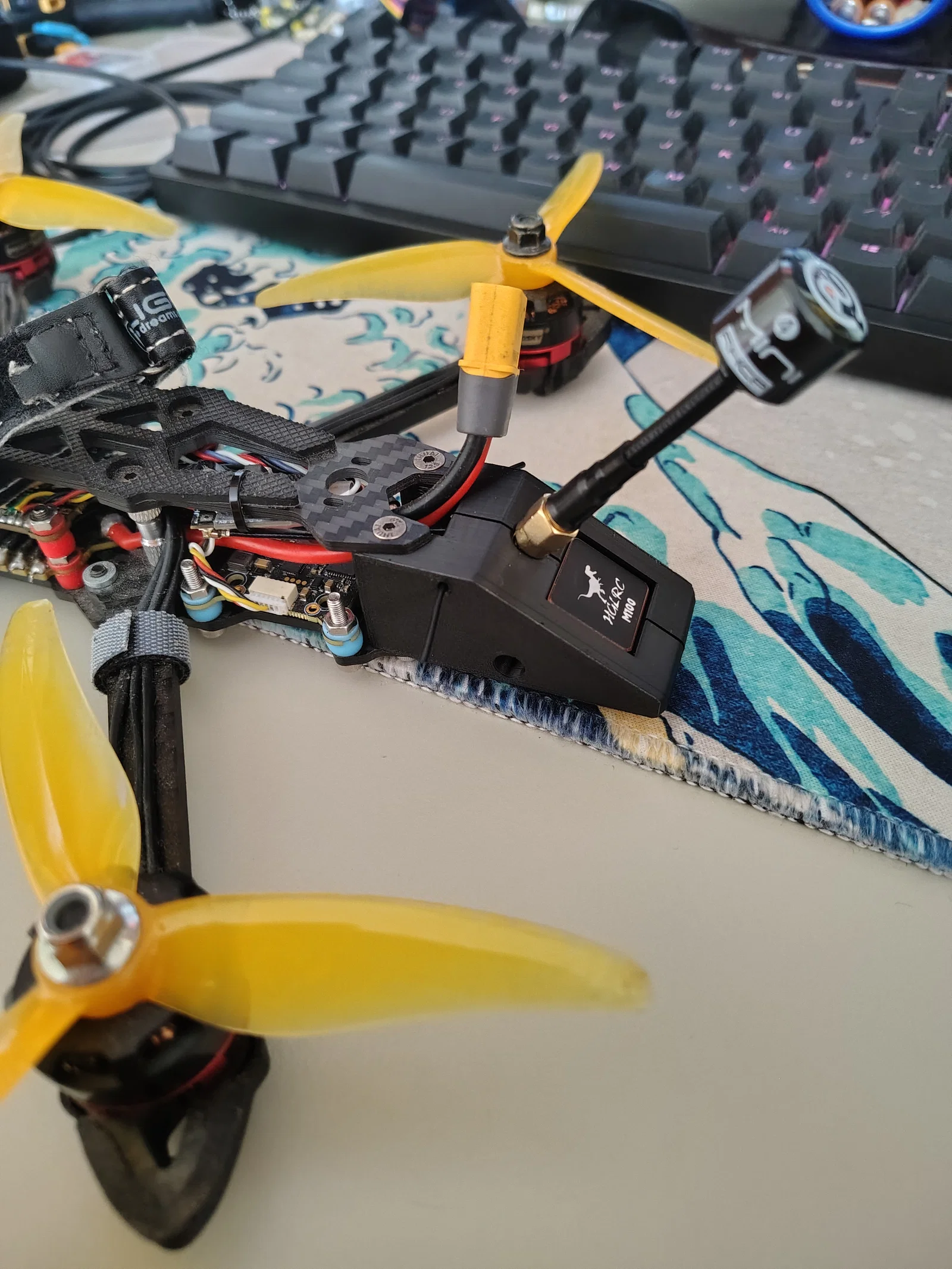

Mẫu này cho phép gắn M100 GPS ở phía sau khung GEPRC Mark 4 5-inch, đồng thời đi kèm chỗ để pigtail anten SMA cho VTX và anten ELRS. Nó cũng chừa khoảng trống để dây nguồn pin có thể đi ra.
In bằng PLA với infill 15%, thiết kế tách làm hai nửa, lắp lại bằng ốc M3 và đai ốc M3.
Mẫu này có thể cần chỉnh sửa thêm chút, nhưng hiện tại dùng vẫn rất ổn.
Model được dựng bằng OnShape, nếu bạn muốn sửa hay thay đổi thì ở đây: https://cad.onshape.com/documents/0a009ddea8fdb9e12eb06f6a/w/812b3fba4e9ffaf0a7ce8869/e/2e05bb46737393fad02cb027?renderMode=0&uiState=699856017372a3506ad768d0
