CL-1 Opal Table Lamp (Đèn bàn opal CL-1)

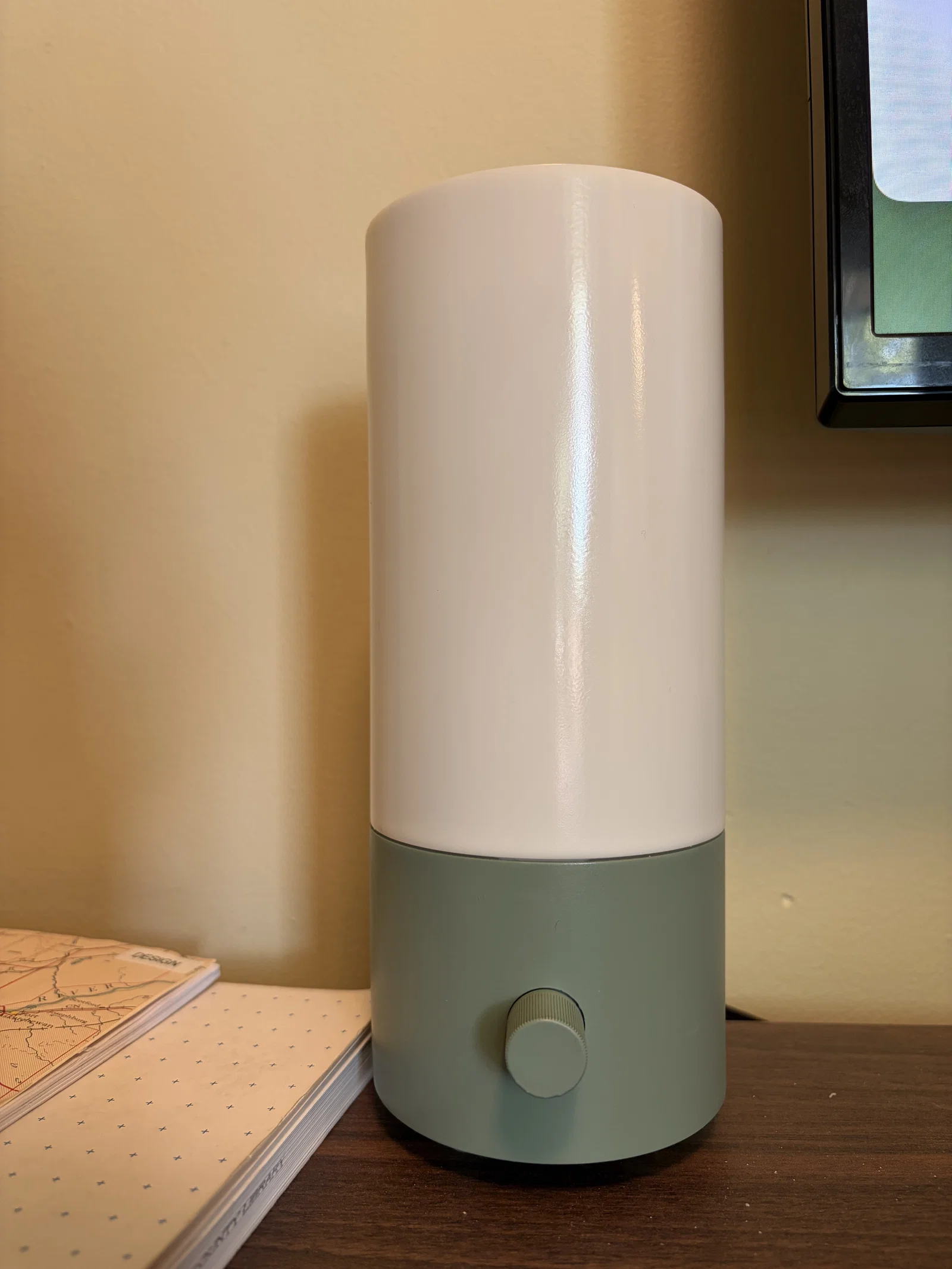

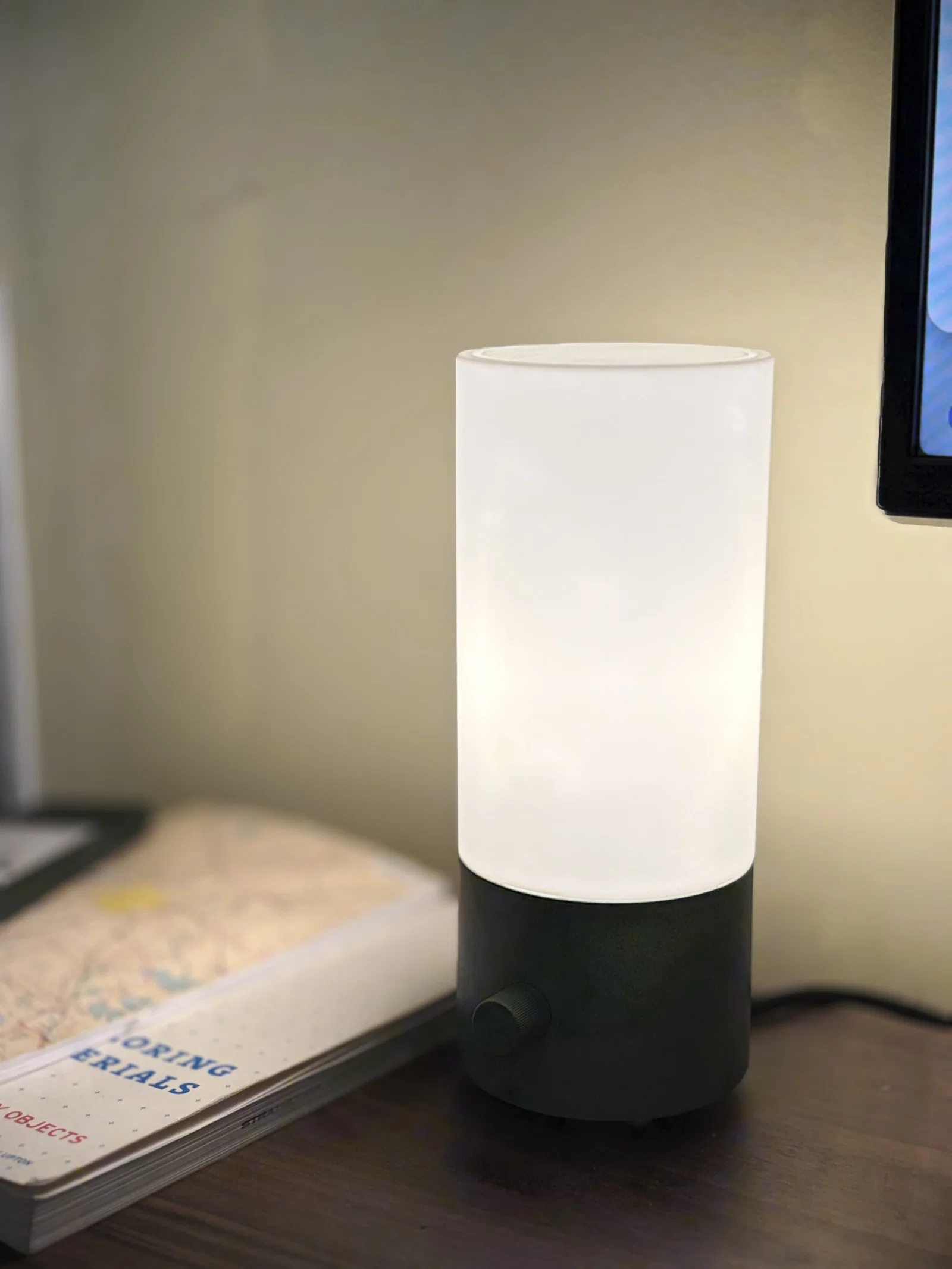

Một mẫu đèn bàn tối giản, được thiết kế xoay quanh các nguyên tắc: đơn giản, rõ ràng và có mục đích. Chụp tán khuếch tán “opal” in ra cho ánh sáng mềm và đều, còn thân trụ hình trụ che gọn phần linh kiện bên trong trong một hình khối sạch sẽ, liền mạch. Tối ưu cho in SLA, CL-1 tôn vinh độ chính xác, cấu trúc “thật”, và thiết kế bền dáng theo thời gian.

Gần đây mình mới có dịp dùng máy in resin Anycubic Photon P1 và muốn làm một món cho góc làm việc. Trước đây mình từng làm kỹ thuật viên sửa chữa thiết bị chiếu sáng nên quyết định làm thứ mình rành: một chiếc đèn đơn giản.

Mình chọn đui đèn chuẩn E26 thay vì thiết kế LED tích hợp, để có thể đặt nguồn sáng theo phương dọc bên trong thân trụ, thay vì đặt dưới đáy chiếu lên hoặc đặt trên đỉnh chiếu xuống. Nếu ai thật sự muốn dùng LED puck thì mình nghĩ có thể chỉnh lại thiết kế để phù hợp.

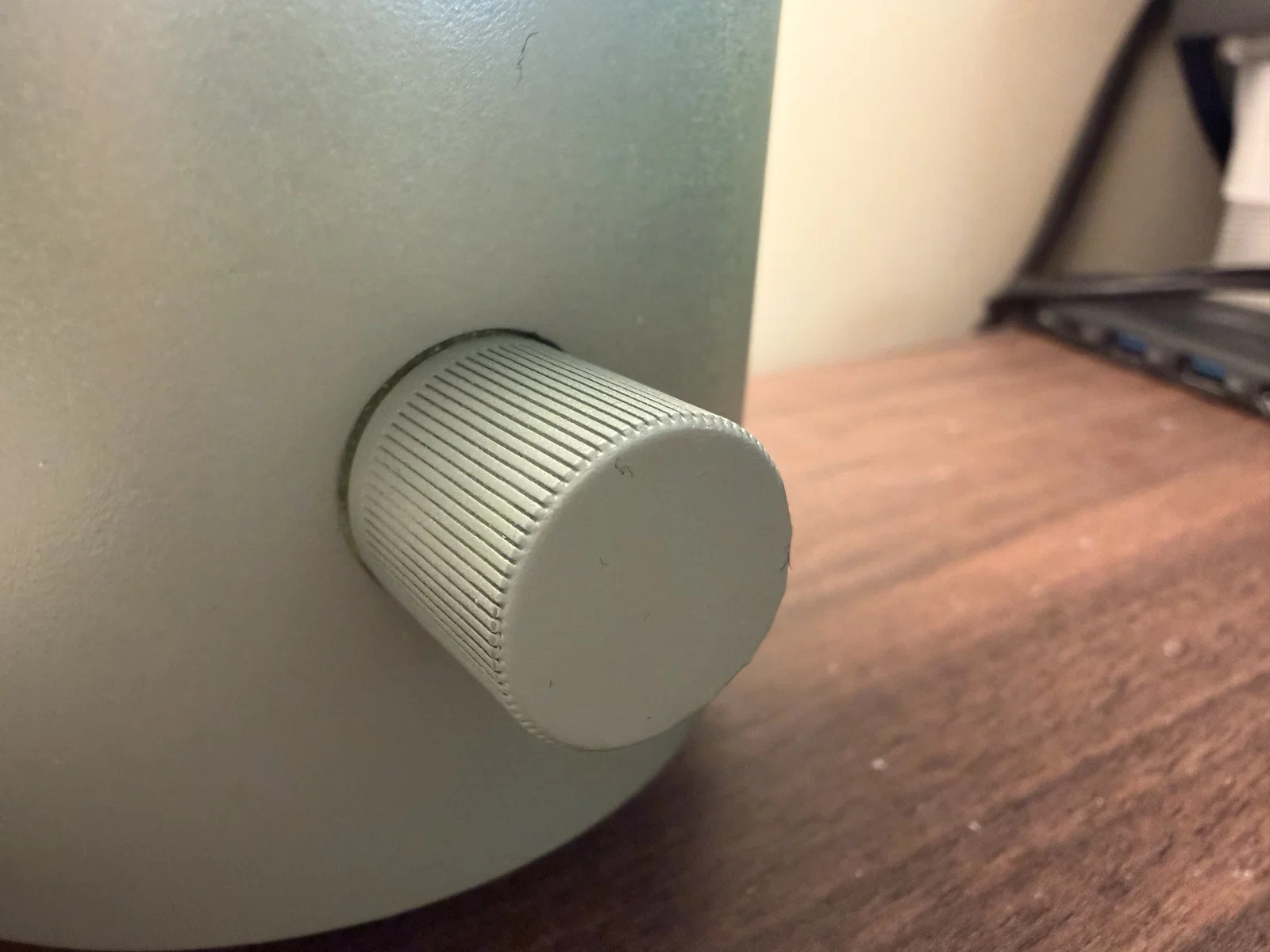

Công tắc xoay (rotary switch) mình chọn dùng rất “vừa đủ”, không gây rối mắt. Mình cũng có xem qua loại dimmer nhưng thấy có thể phát sinh vấn đề tương thích bóng đèn nên quyết định giữ mọi thứ đơn giản.

Một điểm mình không đưa vào ở đây là phần đối trọng để tăng trọng lượng cho đế. Cây đèn của mình dùng một thỏi đồng nhỏ vì tình cờ có sẵn, nhưng không mong ai cũng có sẵn thứ đó ở nhà. Đèn có thể được dằn bằng tạ đèn (lamp weights), ballast đổ cát, bi thép (steel BB’s), chì cân mâm (tire weights), tiền lẻ, hoặc thậm chí một cục đá đủ nặng. Không bắt buộc 100%, nhưng sẽ giúp đèn nặng hơn để khỏi bị hất văng khỏi bàn nếu lỡ tay quẹt trúng.

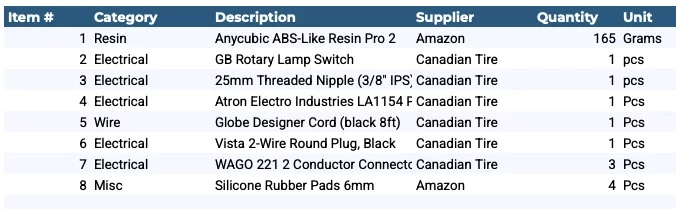

Bill of Materials:

- 165 grams ANYCUBIC ABS-Like Pro 2 Resin

- 1x GB Rotary Lamp Switch

- 25mm Threaded Nipple (3/8" IPS, thường có ở khu phụ kiện chiếu sáng trong cửa hàng đồ kim khí)

- Porcelain Candelabra Socket with 12-in Leads and Ring, 125V, 75W, (mình dùng LA1154 của Atron với một short hickey ở chân đế)

- 2-wire light duty lamp plug (hoặc 3 wire; đa số đèn nhỏ dùng 2 dây và không có ground)

- 3x Wago 221's hoặc domino/nối dây kiểu wire nut cỡ nhỏ.

- 6-8 ft dây lamp cord.

- 4x miếng đệm cao su 6mm có keo dán (làm chân đế)

- 1x dây rút (làm strain relief cho dây bên trong đế; bạn cũng có thể thắt nút dây để dây không bị tuột khỏi đế)

Other items (nice but not needed)

- Ống co nhiệt (để cố định các mối nối kiểu wire nut.)

- Sơn lót & sơn phủ cho phần đế nếu bạn muốn làm “xịn” hơn.

- Một loại tạ/ballast nào đó để tăng khối lượng cho đèn.

Printed Items:

Tất cả các chi tiết này nên in nghiêng, với đầu kín hướng về phía plate và dùng medium supports. Riêng núm (knob) có thể in với light supports.

- 1x Knob

- 1x Base

- 1x Shade

FDM Printer owners:

I did not make any design considerations for FDM printing so if you are going to print it on a filament printer I can not promise it will work.

Assembly instructions:

1. Gắn threaded nipple vào hickey ở đáy của socket. Sau đó vặn nó vào lỗ trung tâm của phần base.

2. Lắp công tắc xuyên qua lỗ ở mặt trước của base: vòng giữ (retaining ring) ở bên ngoài và ê-cu ở bên trong, kẹp lấy thành vách để giữ công tắc ở độ sâu bạn muốn.

3. Luồn dây nguồn đã lắp đầu phích qua đáy base sao cho chừa lại trong base khoảng 3–6 inch dây chưa tuốt. Thắt nút dây hoặc dùng dây rút để tránh dây trượt tuột ra ngoài.

4. Nối dây đen từ dây nguồn vào một dây của công tắc. Sau đó lấy dây còn lại của công tắc nối với dây đen của socket.

5. Nối dây trắng từ dây nguồn với dây trắng của socket.

6. Đảm bảo mối nối bạn chọn được siết chắc, rồi quấn băng keo điện hoặc bọc ống co nhiệt.

7. Lắp bóng đèn.

8. Gắn chụp (shade) vào và xoay để khóa.

9. Cắm điện và bật lên.

10. Tận hưởng.

Chắc khỏi cần nói, nhưng mình vẫn để ở đây:

Safety Warning and Disclaimer

Dự án CL-1 Opal Table Lamp dành cho những người làm DIY và người chơi có kinh nghiệm, đã quen với việc lắp ráp thiết bị điện một cách an toàn.

Dự án này có làm việc với linh kiện điện. Lắp ráp, chỉnh sửa hoặc sử dụng không đúng cách có thể gây điện giật, cháy nổ, hư hại tài sản, chấn thương nghiêm trọng hoặc tử vong. Luôn ngắt nguồn điện trước khi lắp ráp, bảo trì hoặc sửa đổi chiếc đèn.

Bạn có trách nhiệm đảm bảo tất cả linh kiện điện, dây dẫn, nguồn cấp và cụm lắp hoàn thiện tuân thủ các quy chuẩn điện, quy định an toàn và yêu cầu chứng nhận áp dụng tại quốc gia/khu vực của bạn. Chỉ sử dụng linh kiện phù hợp với điện áp và điều kiện vận hành dự kiến.

Dự án này được cung cấp chỉ cho mục đích giáo dục và sử dụng cá nhân. Khi bạn chọn tự làm chiếc đèn này, bạn xác nhận rằng bạn thực hiện hoàn toàn với rủi ro của riêng mình.

Ngụ ý: người thiết kế và đơn vị phát hành hướng dẫn này không chịu bất kỳ trách nhiệm hay nghĩa vụ pháp lý nào cho mọi chấn thương, tử vong, mất mát, hư hại hoặc các hậu quả khác phát sinh từ việc chế tạo, sử dụng, sử dụng sai hoặc chỉnh sửa dự án này.

Nếu bạn không tự tin khi làm việc với thiết bị điện, hãy tham khảo thợ điện có chứng chỉ hoặc kỹ thuật viên có kinh nghiệm trước khi thử thực hiện bản build này.
