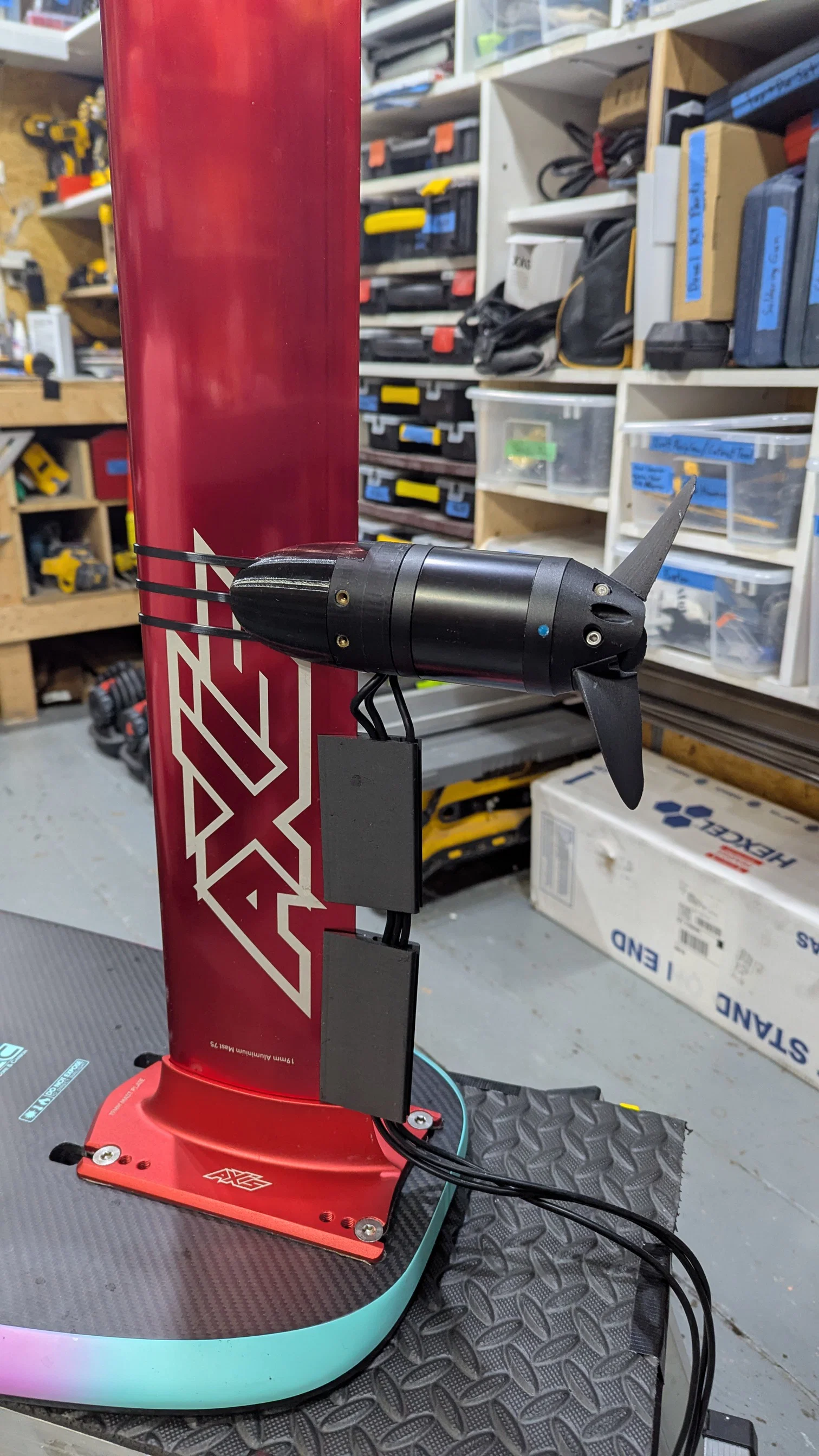

6384 Motor Mount cho Axis 19mm Aluminum Mast – Zip Tie Version V2 (Foil Assist/Drive)

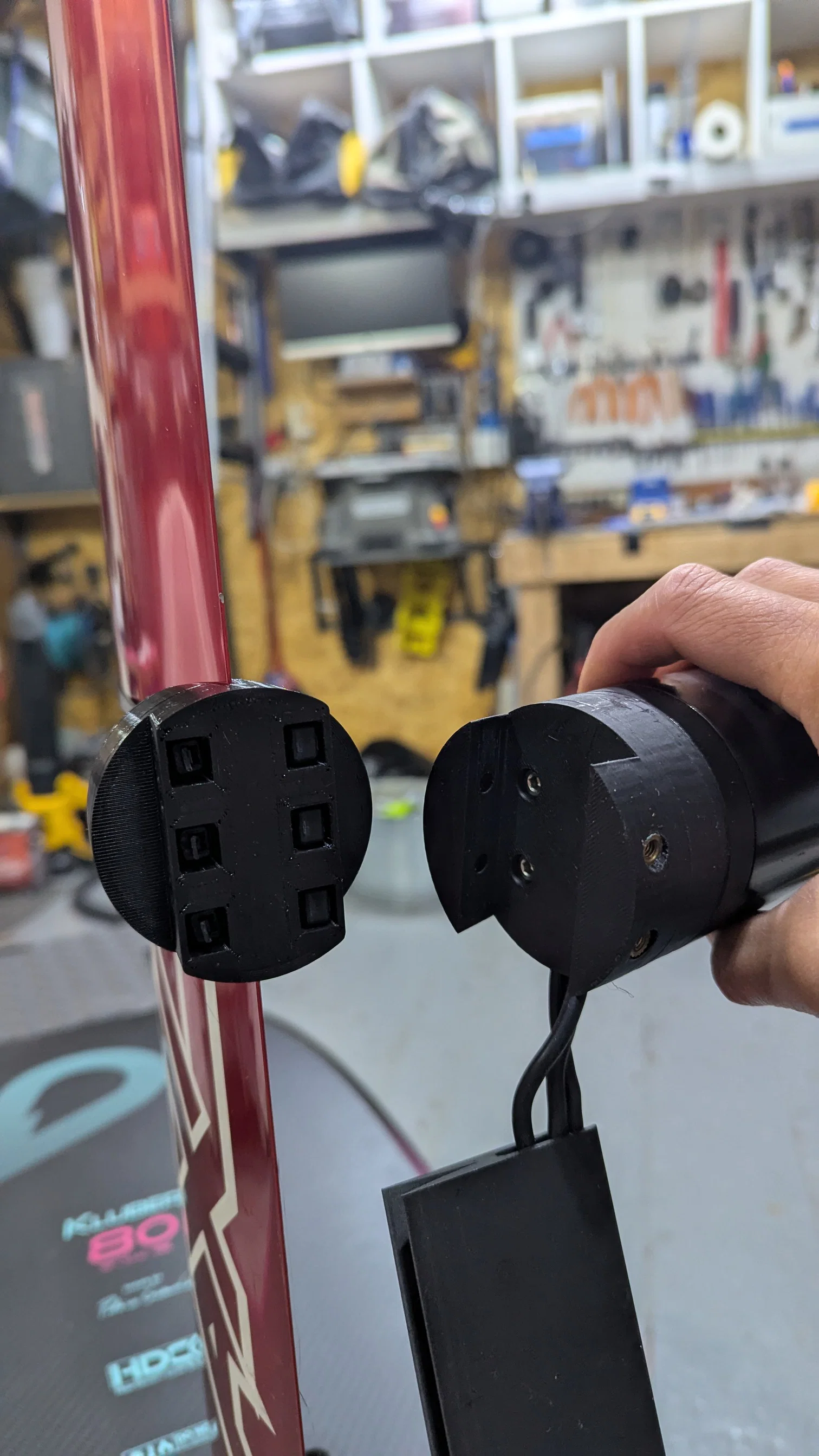

Đây là một bản cập nhật nữa cho motor mount foil assist của mình. Bản này ngắn hơn bản trước nên giảm swing weight. Mình khuyên in phần cone bằng TPU 95A hoặc 64D, còn phần mount thì in bằng filament cứng. Thay đổi lớn nhất là đảo ngược dovetail giữa cone và motor mount.

Previous version:

Đây là một motor mount tối giản (motor Flipsky 6384/6374) cho DIY foil drive / foil assist. Mình đã thiết kế một mast mount insert cho cây mast Axis 19mm màu đỏ. Nếu bạn muốn tự làm mast mount insert của riêng bạn, mình có kèm một bản motor mount trống để bạn dùng Boolean (subtract) theo foil mast của bạn, nhưng phần đó bạn sẽ phải tự model.

Để giữ rear mount vào pod, dùng hai con ốc 4mm x 60mm vặn vào hai hotmelt insert 4mm kích thước sâu 6mm x đường kính 6.75mm. Bạn có thể tìm trên Aliexpress, Amazon, CNC Kitchen, v.v.

Dùng bu lông inox 4mm x 15mm để bắt motor, bolt pattern là 30mm x 30mm.

Mình khuyên in motor mount bằng filament dai và cứng như PLA+, PETG, ASA, v.v. Perimeters dùng từ 6 vòng trở lên; dùng càng nhiều thì càng chắc, nhưng dĩ nhiên sẽ nặng hơn.

Mình cũng khuyên quấn thêm một ít băng keo điện lên mast để bù các khe hở nhỏ và tăng ma sát để pod bám chắc hơn.

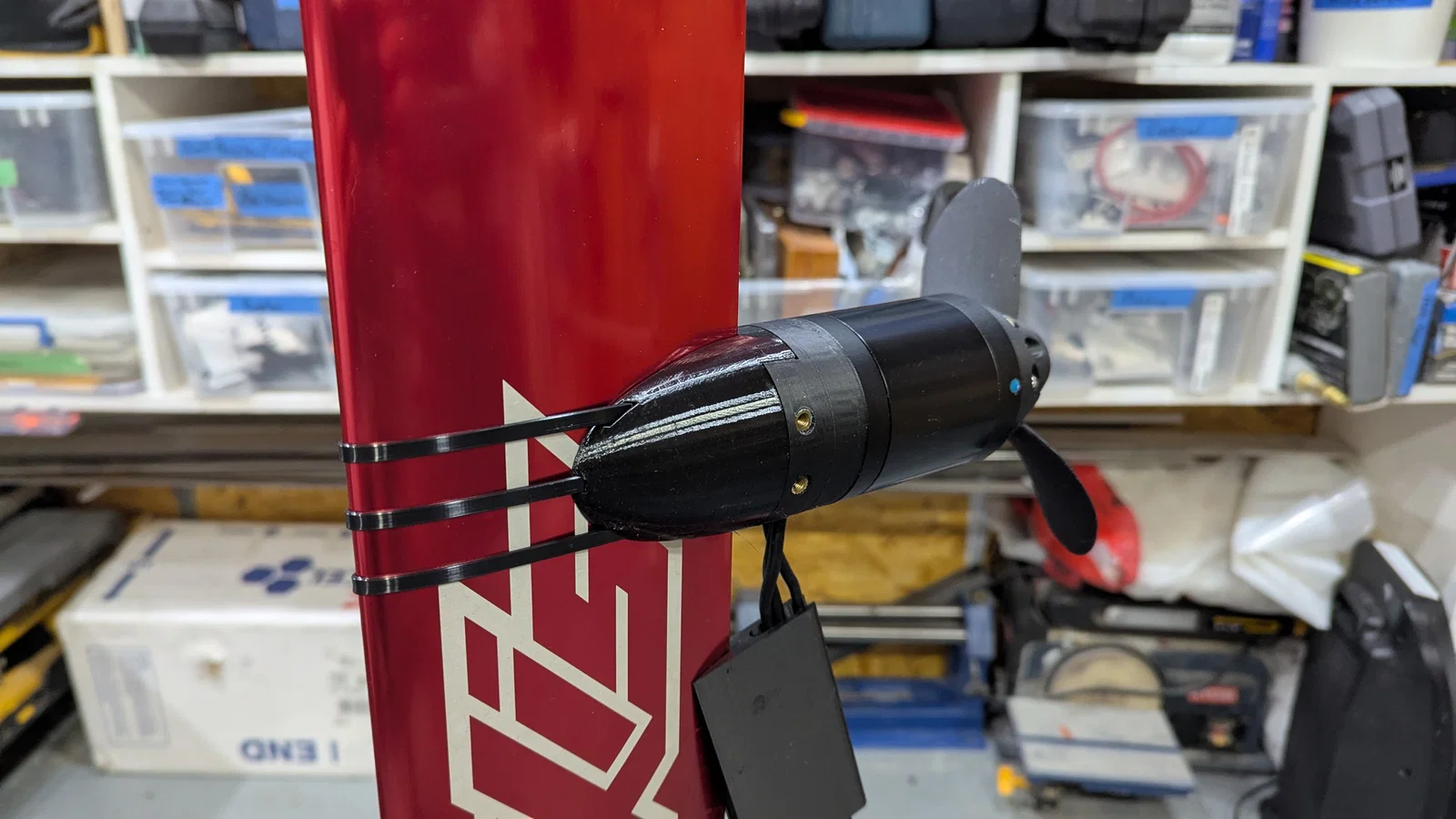

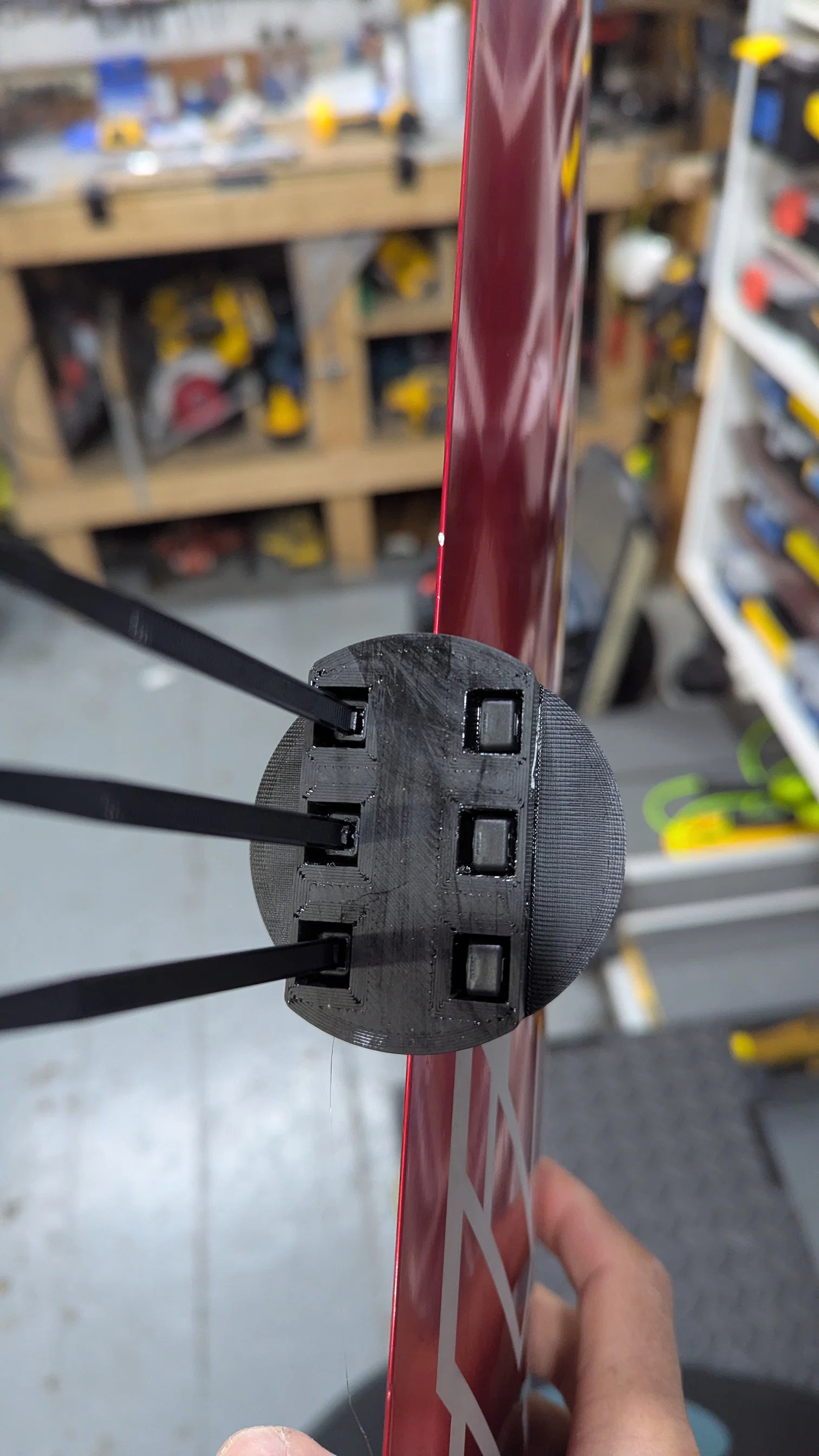

Dùng zip tie chất lượng cao, chịu UV. Khi lắp: dùng 1 zip tie nguyên, rồi luồn phần đuôi vào một zip tie thứ hai (đã cắt bỏ phần đuôi) để khóa pod tại chỗ. Làm như vậy 3 lần. Đây là loại mình dùng: https://amzn.to/45tbzaA

Có kèm file STEP nếu bạn muốn chỉnh sửa để phù hợp với nhu cầu của bạn.
