Filament Tower Pro – Kệ PVC mở rộng chứa 8+ cuộn filament

Tổng quan

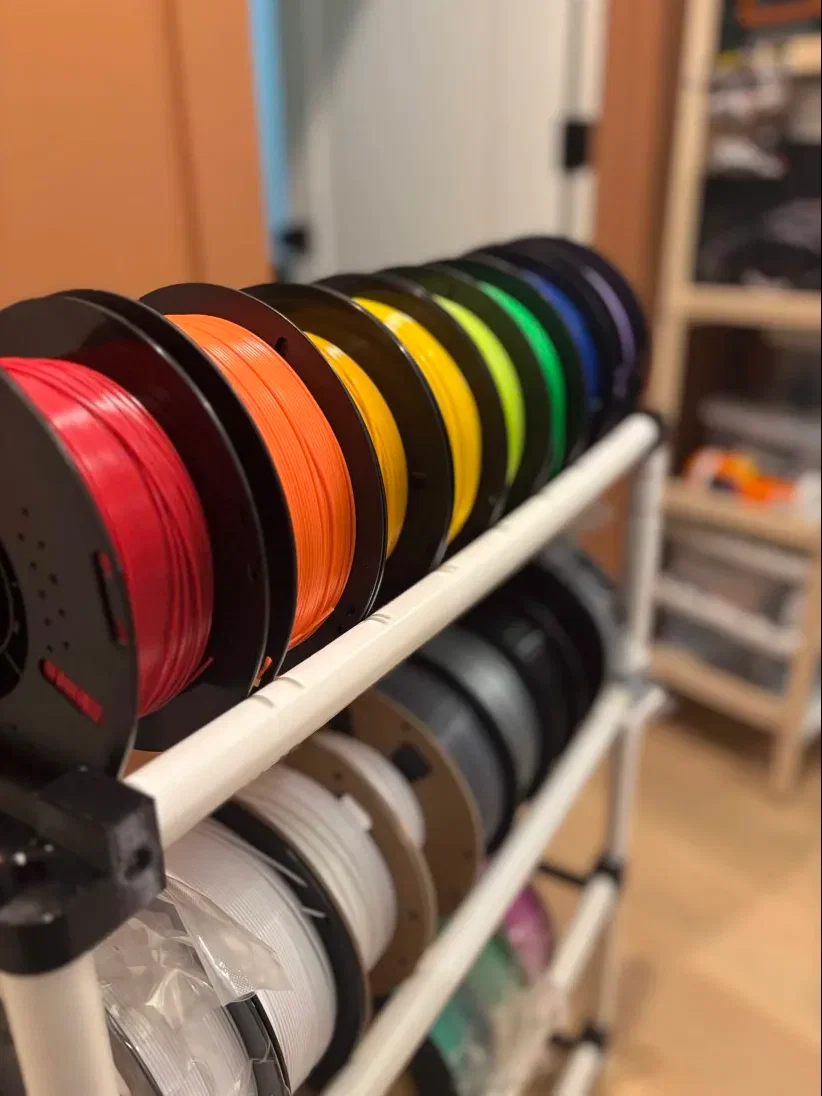

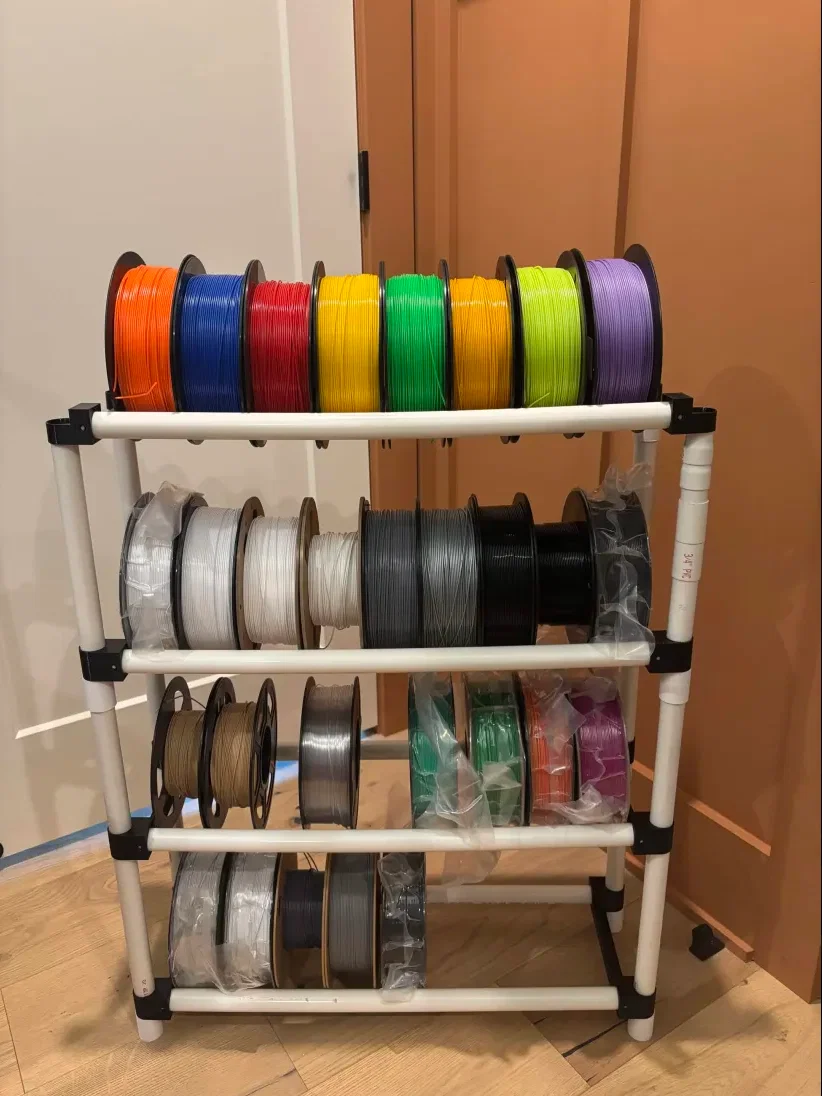

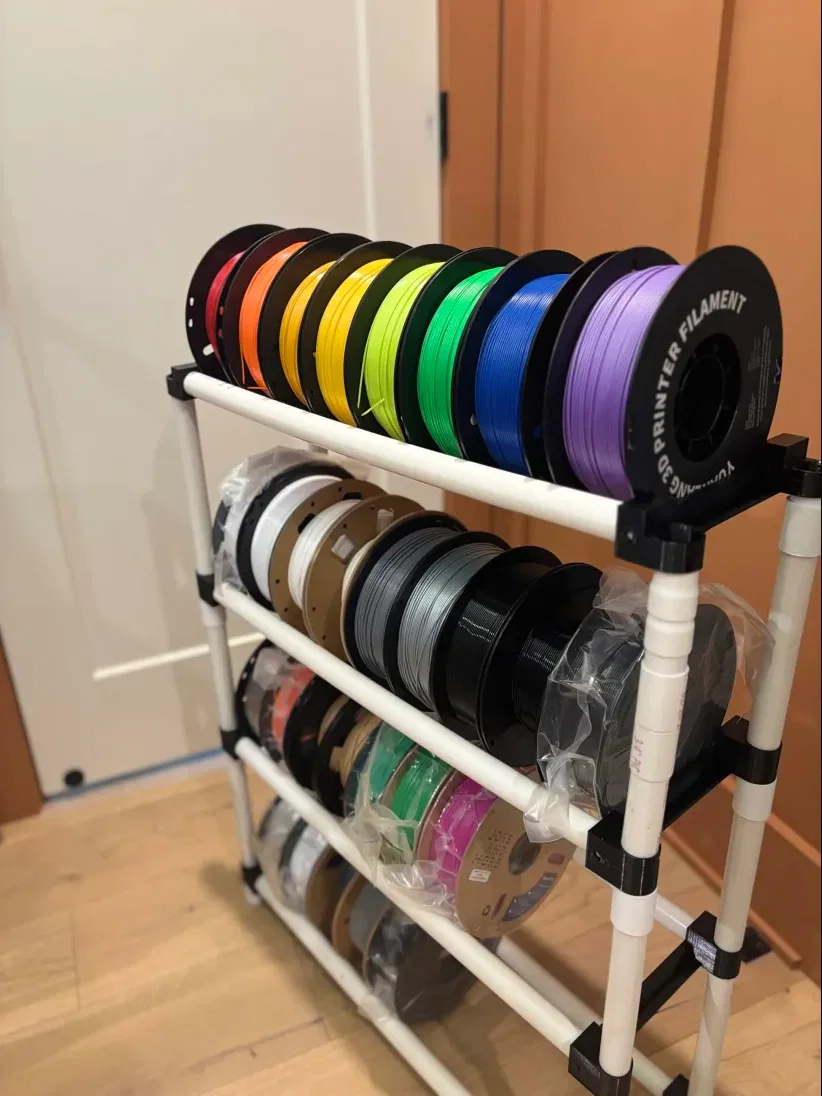

Kệ filament này được thiết kế xoay quanh ống PVC tiêu chuẩn ¾-inch, rẻ, bền, và rất dễ mua ở bất kỳ cửa hàng vật tư/đồ điện nước nào. Thiết kế chứa được 8–9 cuộn filament 1kg tùy theo bề ngang cuộn của bạn, với mỗi ống ngang cắt 24 inch và mỗi trụ đứng cắt 10 inch.

Lưu ý quan trọng về việc in trực tiếp

Dù kệ đứng rất vững và chắc, mình không khuyến khích kéo filament để in trực tiếp từ kệ này. Kể cả khi bạn tăng chiều dài ống để cuộn có thể quay, trong quá trình in cuộn vẫn có thể bị vướng vào các cuộn kế bên. Kệ này phù hợp nhất để lưu trữ gọn gàng, không phải để cấp filament khi đang in.

Lắp ráp và tùy biến

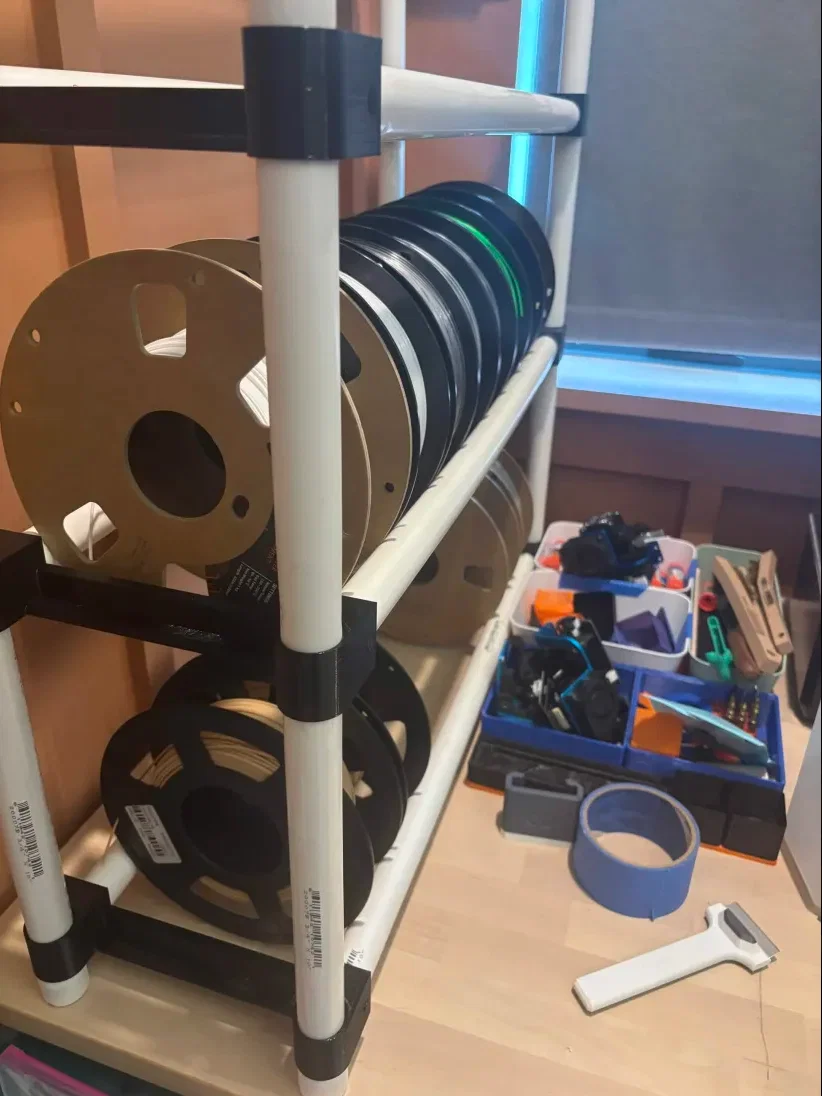

Các miếng spacer đi kèm có thể dùng làm chân để nâng cả kệ lên, hoặc làm phần nối tăng chiều cao giữa các tầng. Nên dùng một bộ chân ở tầng đáy để kệ có khoảng hở tốt hơn so với mặt bàn.

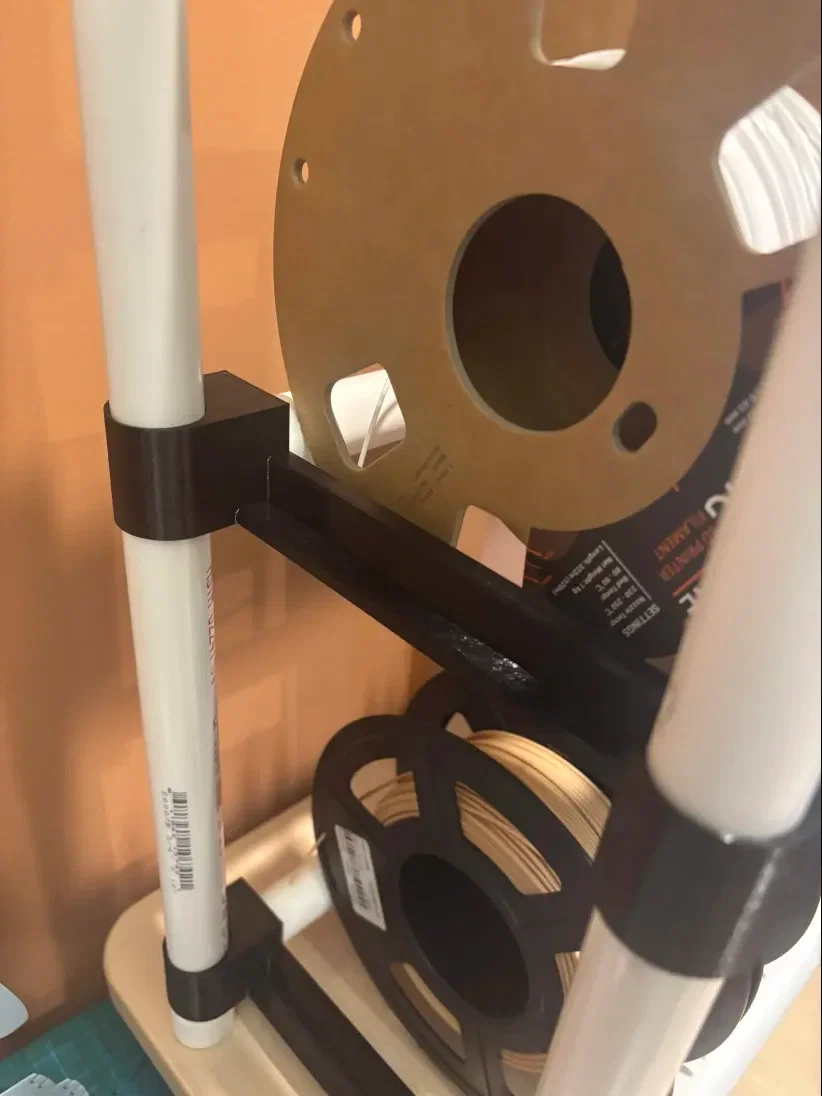

Ống PVC sẽ khít vào các bracket nhờ ma sát, không cần keo hay vít. Bracket kẹp rất chắc, nhưng nếu bạn tính kéo dài ống ngang để nhét thêm cuộn, mình có thêm tùy chọn khoan xuyên qua mỗi ống ngang và bắt vít để yên tâm hơn.

Kệ này có thể mở rộng gần như vô hạn trong phạm vi hợp lý. Nếu muốn thêm cuộn mỗi tầng, mình khuyên tăng chiều dài ống ngang thêm 2.75 inch (7 cm) cho mỗi cuộn tăng thêm. Tuy nhiên, không nên vượt quá 1–2 cuộn thêm trên mỗi thanh để tránh ống PVC bị võng.

Mẹo ổn định cho kệ cao

Nếu bạn định làm cao hơn 3 tầng, hãy để phần lớn cuộn ở các tầng dưới. Filament nặng và ít dùng nên đặt ở đáy để trọng tâm thấp, hạn chế bị lật. Nếu bạn hay di chuyển kệ trong phòng, cũng nên cân nhắc dùng vít để gia cố thêm nhằm tránh kệ bị lắc qua lắc lại theo phương ngang.

Khoảng hở theo chiều cao

Các ống đứng 10 inch được chọn kỹ để bạn có đủ khoảng trống rút/lắp cuộn filament dễ dàng mà không đụng vào ống hay cuộn phía trên. Nếu bạn mở rộng kệ thêm nhiều tầng, cứ giữ trụ đứng 10 inch để có khoảng hở tối ưu.

Chiều dài ống PVC cần chuẩn bị

Mỗi thanh ngang chứa được 8–9 cuộn và cần hai đoạn 24 inch. Mỗi tầng bổ sung phía trên tầng đáy cần bốn trụ đứng 10 inch. Tầng dưới cùng dùng chân (feet) thay vì trụ đứng.

Quick Reference Table

Levels

Rolls Held

24-inch Pieces

10-inch Pieces

Total Feet Needed

1

8-9

2

0

4 ft

2

16-18

4

4

9 ft

3

24-27

6

8

15 ft

4

32-36

8

12

26 ft

5

40-45

10

16

33 ft

6

48-54

12

20

41 ft

7

56-63

14

24

48 ft

8

64-72

16

28

56 ft

9

72-81

18

32

63 ft

10

80-90

20

36

70 ft

Simple Formula

Cộng tổng số đoạn 24 inch và 10 inch, rồi chia cho 12 để ra tổng số feet.

Tổng feet = [(số đoạn 24-inch x 24) + (số đoạn 10-inch x 10)] / 12

Examples

• 1 tầng: (2 x 24) + (0 x 10) = 48 inch / 12 = 4 feet

• 4 tầng: (8 x 24) + (12 x 10) = 192 + 120 = 312 inch / 12 = 26 feet

• 10 tầng: (20 x 24) + (36 x 10) = 480 + 360 = 840 inch / 12 = 70 feet

Chi tiết in 3D

Không cần supports – chi tiết in sạch và dễ.

Phần trục của spacer và feet được kéo sâu vào vùng infill hơn, giúp chống gãy theo đường layer tốt hơn nhiều, vì đây là điểm yếu hay gặp của đồ in 3D dạng trục và lỗ.

Thiết lập in khuyến nghị (đã test trên Elegoo Centauri Carbon 2):

• Vật liệu: PETG, ABS, ASA (PLA chỉ nên dùng nếu bạn cần 1–2 tầng vì dễ bị creep)

• Layer height: 0.2–0.25 mm

• Infill: 15% – 20%

• Walls: 4–5

• Brim: rộng 5mm, gap 0.2–0.25mm

Thời gian in (trên Elegoo Centauri Carbon 2):

• 2 bracket: khoảng 4 giờ

• Bộ 4 feet: khoảng 2 giờ

• Trọn bộ 1 tầng (bracket + feet): tổng khoảng 6 giờ

Với cấu hình nhiều tầng, in thêm bracket theo số lượng cần dùng.

Bạn cần chuẩn bị gì

• Ống PVC: PVC ¾-inch (schedule nào cũng được, ống nước tiêu chuẩn là ổn)

• Dụng cụ cắt: đồ cắt ống cho nhôm hoặc PVC sẽ cho đường cắt gọn và chính xác (nếu dùng dao thì cẩn thận kẻo đứt tay)

• Vít: vít 1 1/4in nào cũng dùng được cho kệ này (mình dùng vít thạch cao 6 x 1 1/4in đơn giản vì có sẵn)

• Phần in: bracket và feet (đã có đầy đủ trong thiết kế này)

Đăng sản phẩm bạn làm được nha!

Đây là model đầu tiên của mình, nên mình muốn xem mọi người làm ra được gì! 🎉
