Lắp ráp sau khi in - Ví thẻ Cascade có cần gạt 2 bên (remix)

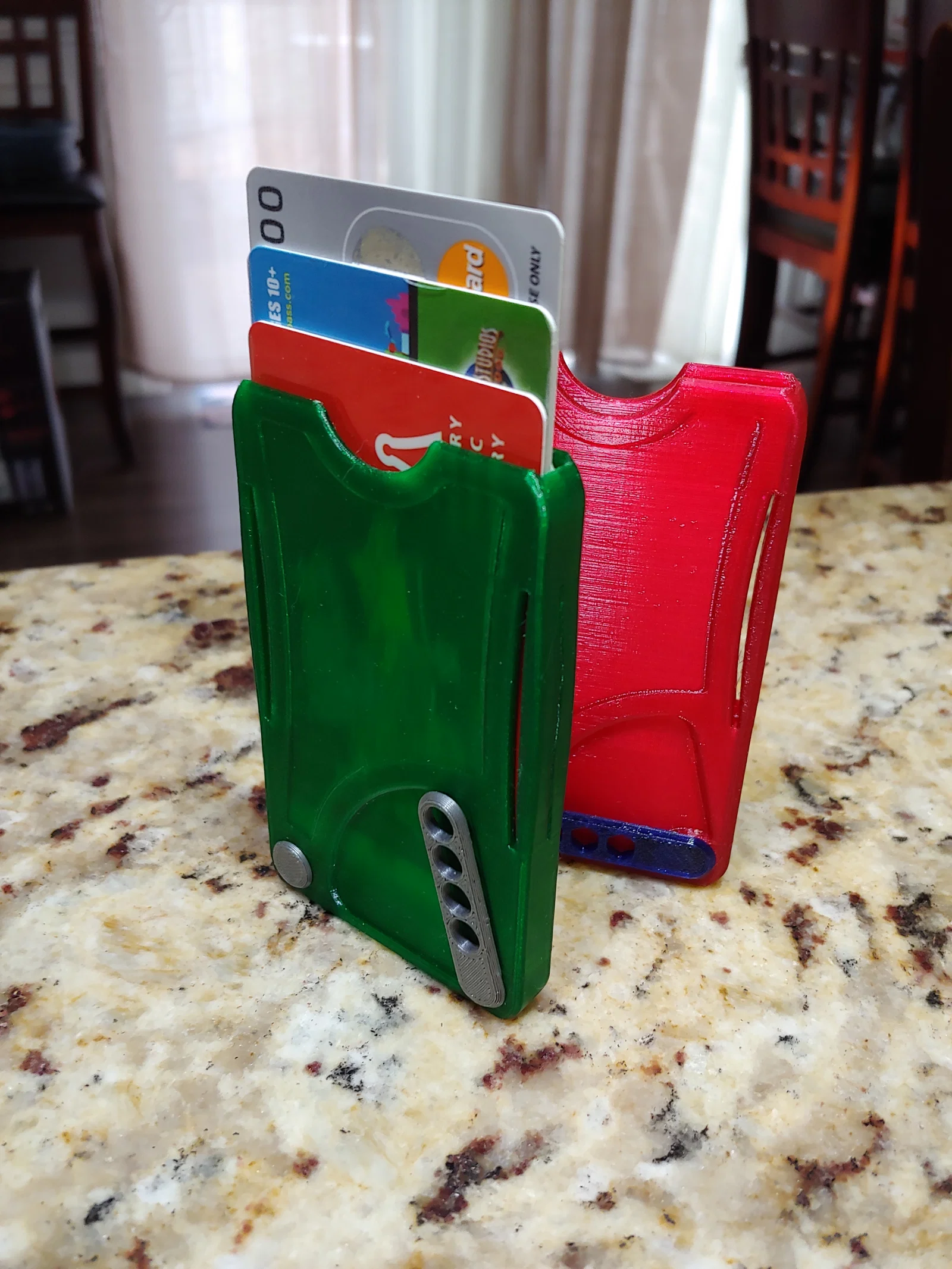

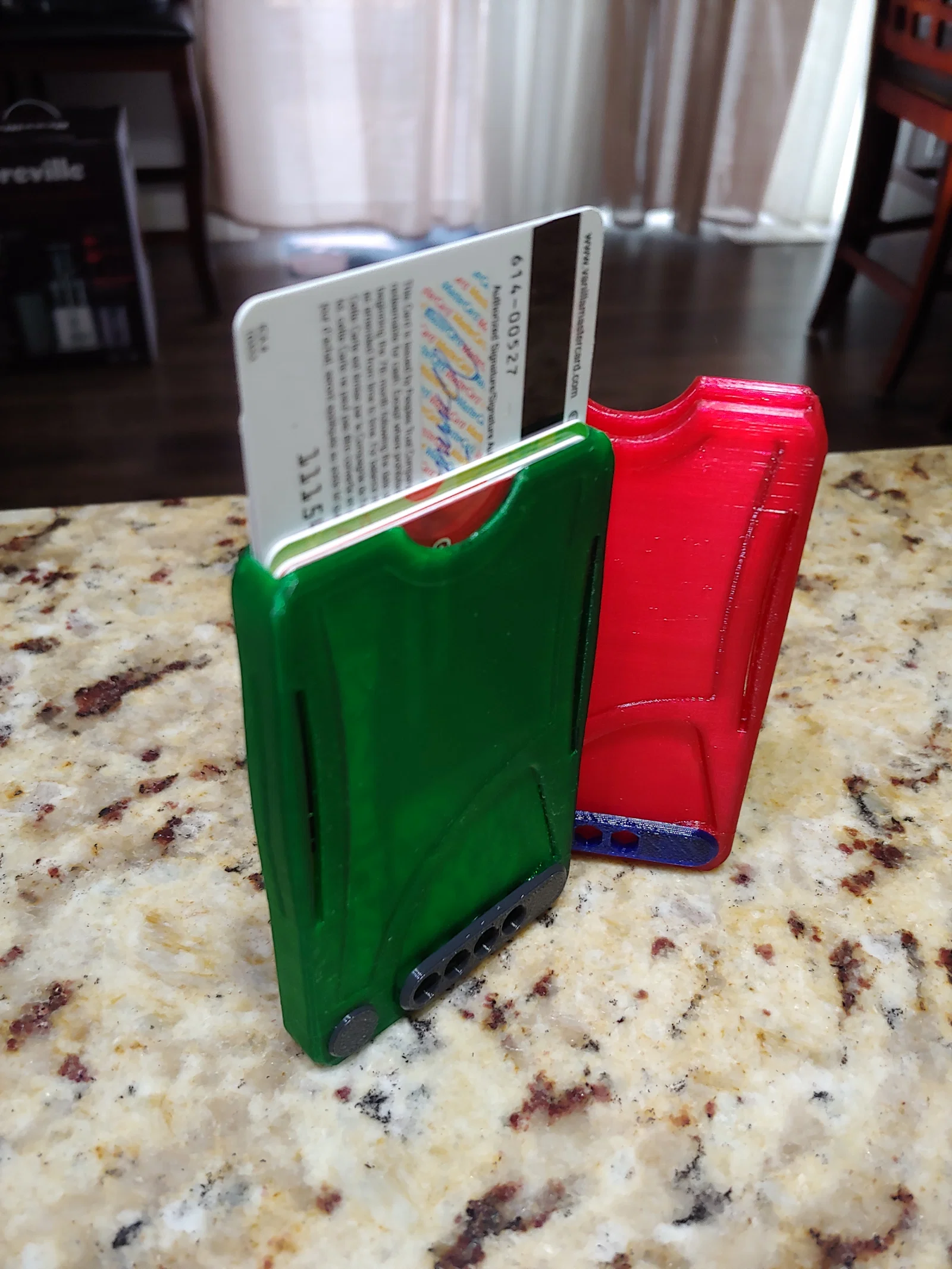

Mình thấy bản gốc hơi chật/khó để đẩy hết chồng thẻ ra, với lại không đủ khoảng trống để nhìn nhận diện và lấy đúng 1 tấm thẻ. Giải pháp của mình là cho đẩy nửa chồng thẻ ra ở một bên. Mình phải dựng model lại từ đầu để áp dụng các cải tiến/thay đổi, dựa theo form và thiết kế của bản gốc làm tham chiếu. Model này ngắn hơn bản gốc khoảng 4mm.

Cám ơn tác giả bản gốc và tất cả anh em làm remix.

Nên in PETG để có độ bền mòn và độ dẻo tốt nhất.

Có sẵn bộ phận cho 6 hoặc 8 thẻ. Các phần in nằm phẳng, không cần support.

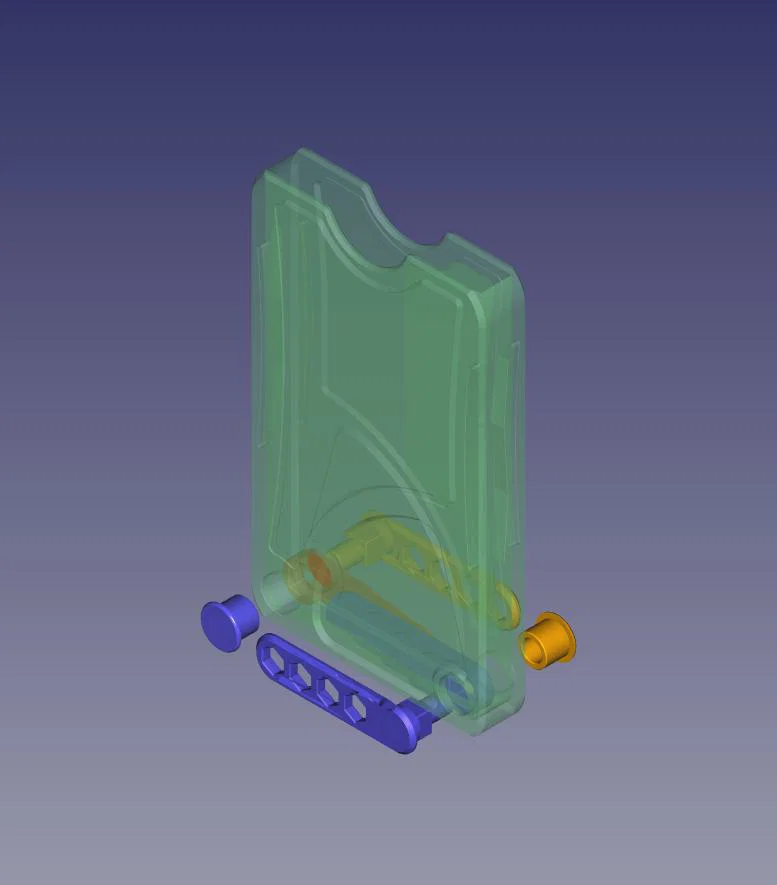

Cho 6 thẻ: 1x body6, 2x button6, 2x fan3, 2x lever6-xxx
Cho 8 thẻ: 1x body8, 2x button8, 2x fan4, 2x lever8-xxx

Ướm thử (dry fit) các phần, chà nhám/dũa nếu cần trước khi ép lắp (press fit). Nếu cần, dùng c-clamp khi ép button và lever.

Khi sử dụng, các fan có thể/sẽ cạ nhau, dùng thẻ để đẩy cho chúng trượt vào đúng vị trí.

Chúc anh em in vui!
