Khung đỡ Gimbal cho động cơ FIT1034 SimpleFOC chất lượng cao

Khung đỡ Gimbal cho động cơ FIT1034 SimpleFOC

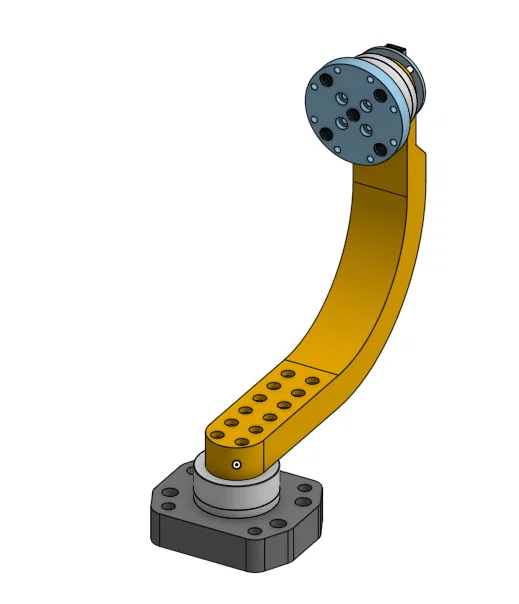

Đây là mẫu thiết kế khung đỡ (gimbal) chuyên dụng được tinh chỉnh tối ưu cho các dòng động cơ FIT1034 SimpleFOC. Sản phẩm này được phát triển hướng tới môi trường phòng thí nghiệm, nơi sự chính xác và khả năng tùy biến cao là ưu tiên hàng đầu. Với cấu trúc vững chắc, khung đỡ giúp ổn định động cơ trong quá trình vận hành, hỗ trợ đắc lực cho các dự án robot học hoặc các hệ thống điều khiển tự động hóa đòi hỏi sự ổn định cơ học tốt.

Thiết kế của mẫu khung này rất linh hoạt trong việc lắp đặt nhờ khả năng tương thích với nhiều hệ thống tấm nền (mounting plates) thông dụng hiện nay. Cụ thể, bạn có thể dễ dàng gắn khung lên lưới 25mm chuẩn M6 hoặc các tấm nền có khe rãnh 40mm chuẩn M5. Điều này giúp người dùng tiết kiệm đáng kể thời gian thiết lập trong phòng lab, dễ dàng tích hợp vào các thiết bị đo đạc hoặc khung giàn thí nghiệm có sẵn mà không cần phải gia công hay thay đổi cấu trúc nền tảng.

Sản phẩm này không chỉ mang lại tính ứng dụng cao mà còn tối ưu hóa về mặt lắp ghép kỹ thuật. Để hoàn thiện lắp ráp, người dùng cần chuẩn bị thêm vít M2.5 với chiều dài 16mm. Sự chính xác trong khâu chọn vít là rất quan trọng để đảm bảo các khớp nối không bị lỏng lẻo khi động cơ hoạt động ở tốc độ cao hoặc tải trọng rung lắc. Với cấu tạo thông minh, mẫu in này là một giải pháp tiết kiệm và hiệu quả cho các kỹ sư và người yêu thích công nghệ 3D.

Các đặc điểm kỹ thuật và lưu ý khi in:

• Tương thích hoàn hảo với động cơ FIT1034 SimpleFOC trong các ứng dụng điều khiển chính xác.
• Hỗ trợ lắp đặt trên lưới 25mm chuẩn M6 hoặc hệ thống khe 40mm chuẩn M5 phổ biến.
• Yêu cầu sử dụng vít M2.5 với chiều dài 16mm để cố định các bộ phận một cách an toàn.
• Khuyến khích in bằng vật liệu cứng cáp như PETG hoặc ABS để đảm bảo độ bền cơ học.
• Nên để mật độ in (infill) trên 40% và ưu tiên sử dụng tường ngoài (perimeters) dày để tăng khả năng chịu lực.
• Khi in, bạn nên để layer height ở mức 0.2mm để cân bằng tốt giữa thời gian in và độ mịn bề mặt cho các lỗ bắt vít.
• Kiểm tra kỹ các lỗ ren sau khi in, có thể cần dùng mũi taro lại nếu máy in của bạn có dung sai lớn để đảm bảo vít đi vào trơn tru.

Nhìn chung, nếu bạn đang thực hiện các dự án điều khiển chuyển động, khung đỡ này là mảnh ghép không thể thiếu để nâng cao hiệu suất làm việc của hệ thống gimbal mà bạn đang xây dựng.
