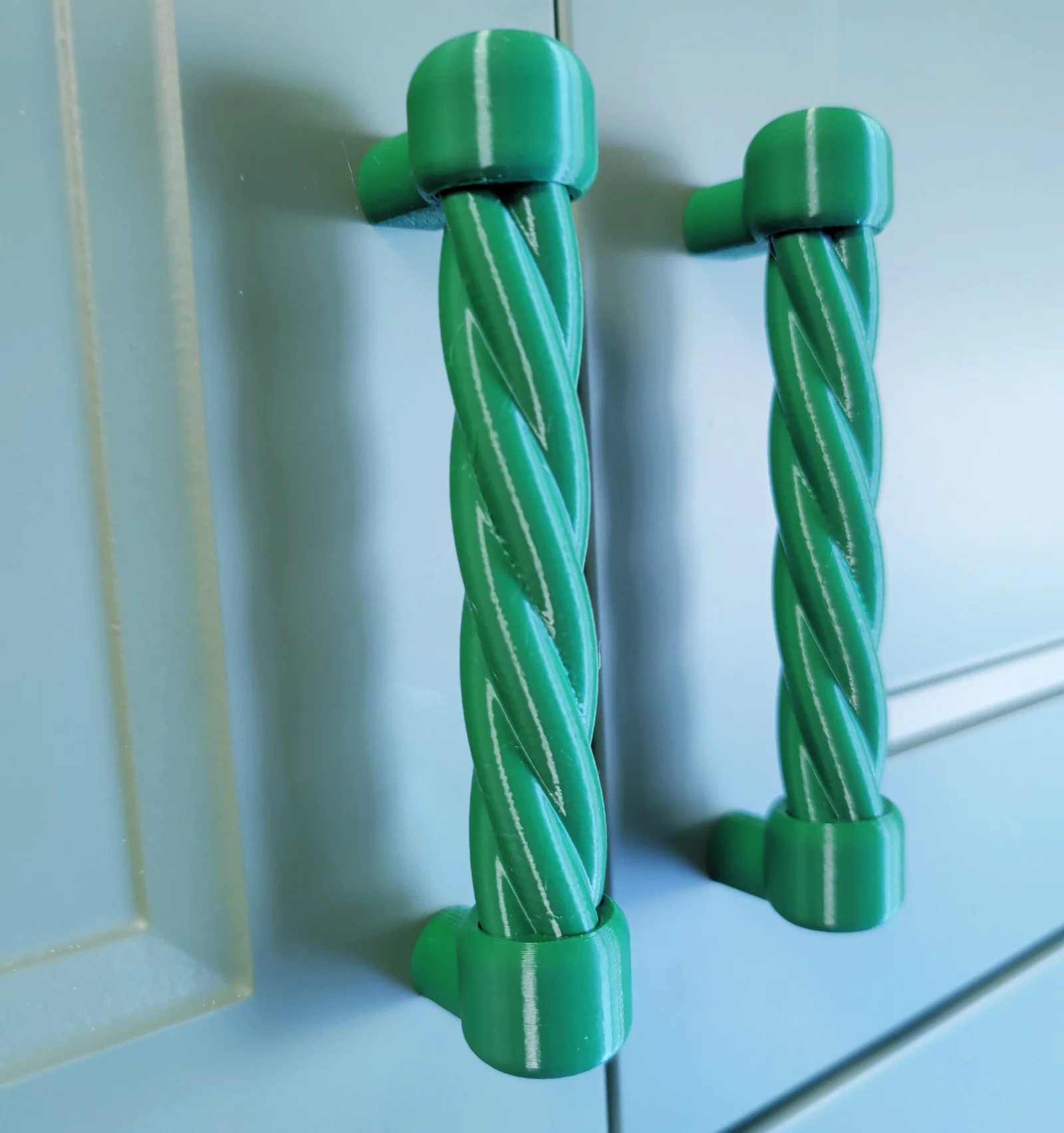

Tay nắm/kéo cửa tủ thanh lịch

Bạn sẽ cần ê-cu lục giác M3 và vít dài đủ để chạm tới ê-cu. Mình phải dùng vít M3x50mm. Độ dài sẽ tùy theo độ dày cánh cửa của bạn. Các lỗ khoan đi xuyên vượt qua vị trí ê-cu mà không bị vướng phần vỏ ngoài, nên độ dài bu-lông có thể linh động chút. Chỉ cần đảm bảo đừng dài quá để khỏi đẩy xuyên ra ngoài lớp vỏ.

Đặt ê-cu vào phần đáy, rồi vặn phần tay nắm vào. Chú ý lỗ phía trên để canh cho thẳng hàng với lỗ phía dưới. Sau đó đặt ê-cu trên vào trong tay nắm và vặn phần trên vào, tiếp tục chú ý vị trí lỗ để chúng thẳng hàng.

Mình in mẫu này trên Core One với vật liệu 3dFuel PCTG. Khe hở giữa tay nắm với phần trên và phần dưới chỉ 0.1mm. Fit khá khít, nhưng với filament chất lượng tốt hiện nay, profile được tune đúng (mình dùng profile của 3DFuel) và máy in hiện đại thì bạn vẫn ổn. Có thể phải gõ nhẹ bằng búa cao su hoặc kê miếng gỗ rồi gõ, nhưng rồi nó sẽ vào khít.

Mình có kèm một tấm hole guide để đánh dấu vị trí lỗ trước khi khoan.

Tài liệu OnShape gốc ở đây: https://cad.onshape.com/documents/5f5925a17869193c18026c88/w/a1139280365911651b8cfb9a/e/92639f1f3db263287602e59e?renderMode=0&uiState=6a46ce6ed3c36be91ac1f3fe
