Thay thế cho bộ phận trượt của máy sấy quần áo quay

Cài đặt in:

• PETG
• Vít với 60% độ đặc và 5 lớp viền và không có lớp đáy

chào mọi người,

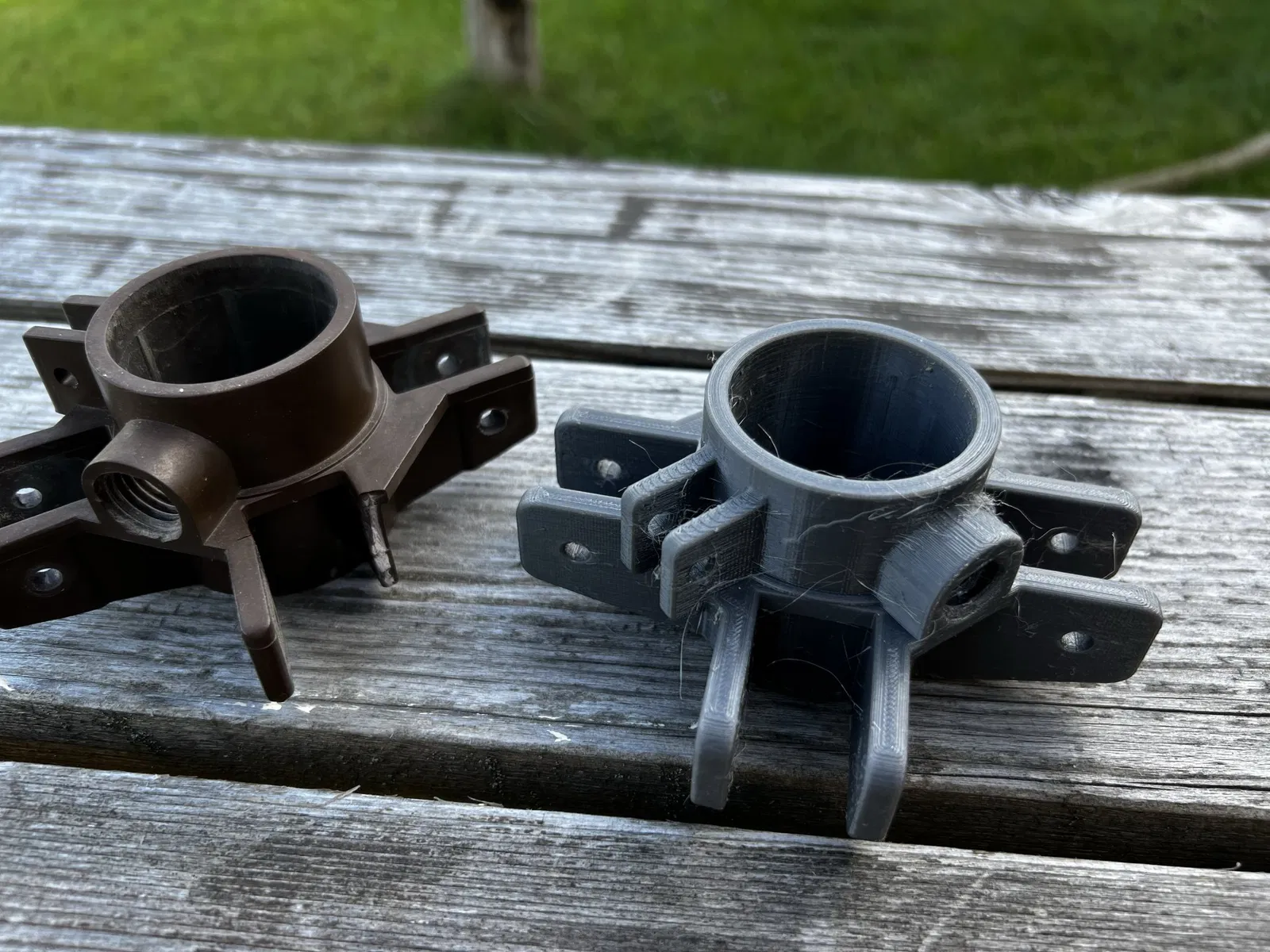

giàn phơi đồ đã ở đây từ rất lâu, nhưng thật không may, các bộ phận nhựa đã trở nên rất giòn do tác động của tia UV. Phần trượt bây giờ đã bị gãy đầu tiên.

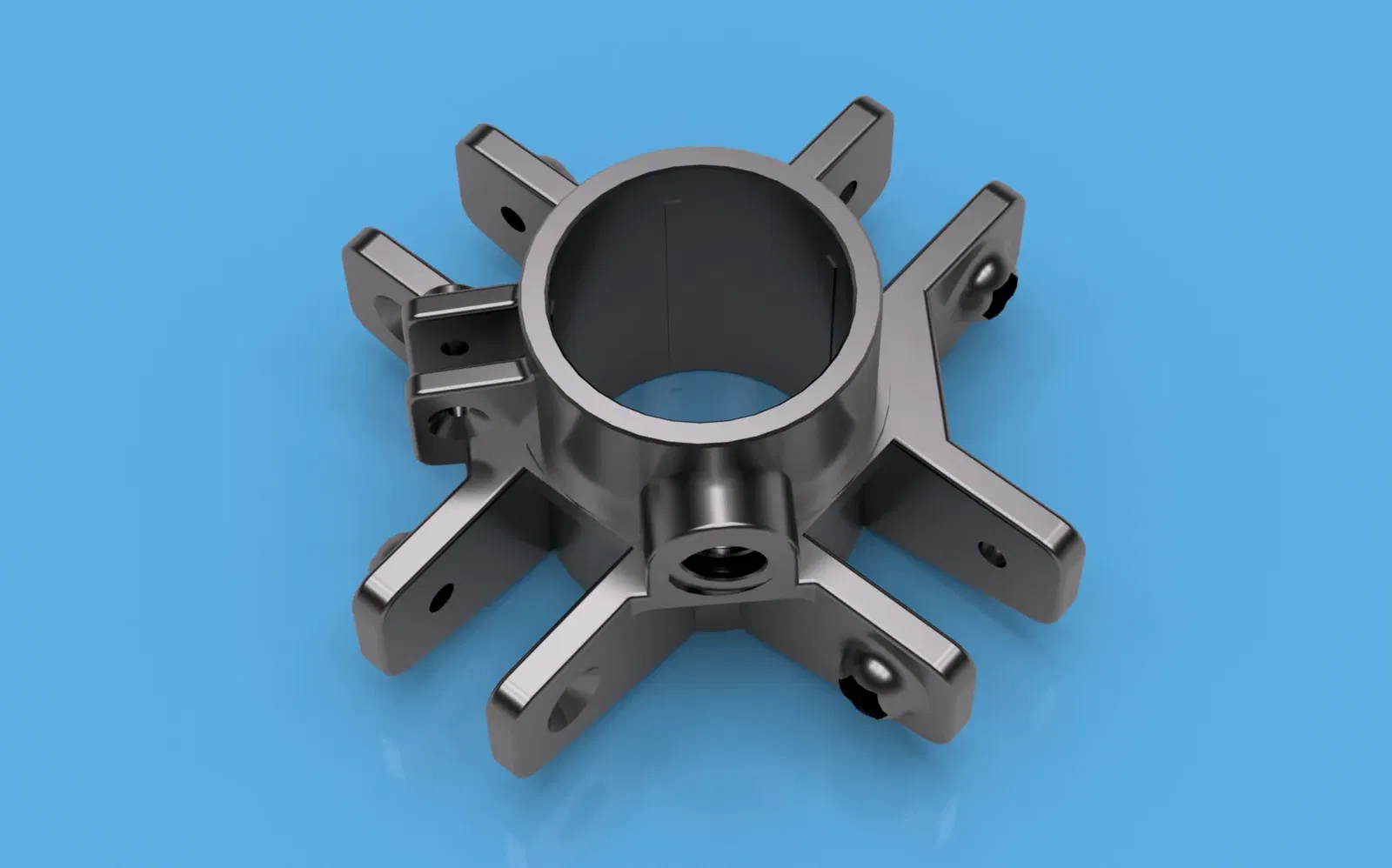

Để đảm bảo rằng giàn phơi đồ với các thanh nhôm có thể tiếp tục thực hiện chức năng của nó trong nhiều năm tới, vui lòng xem tệp đính kèm phần nâng mới mà nên phù hợp với nhiều giàn phơi đồ.

Các tệp f3d được đính kèm để 2 kích thước quan trọng là đường kính ống và chiều rộng thanh nhôm có thể được điều chỉnh nếu cần thiết.

Kích thước của giàn phơi đồ của tôi như sau:

• Đường kính ống := 43mm
• Chiều rộng thanh nhôm := 20mm
  • Lỗ vít cho việc gắn các thanh nhôm M5

Chúc bạn in ấn vui vẻ!

__EN___

hi all,

the rotary dryer has been here for ages, but unfortunately the plastic parts have become very brittle from the UV radiation. The sliding element was now the first to break.

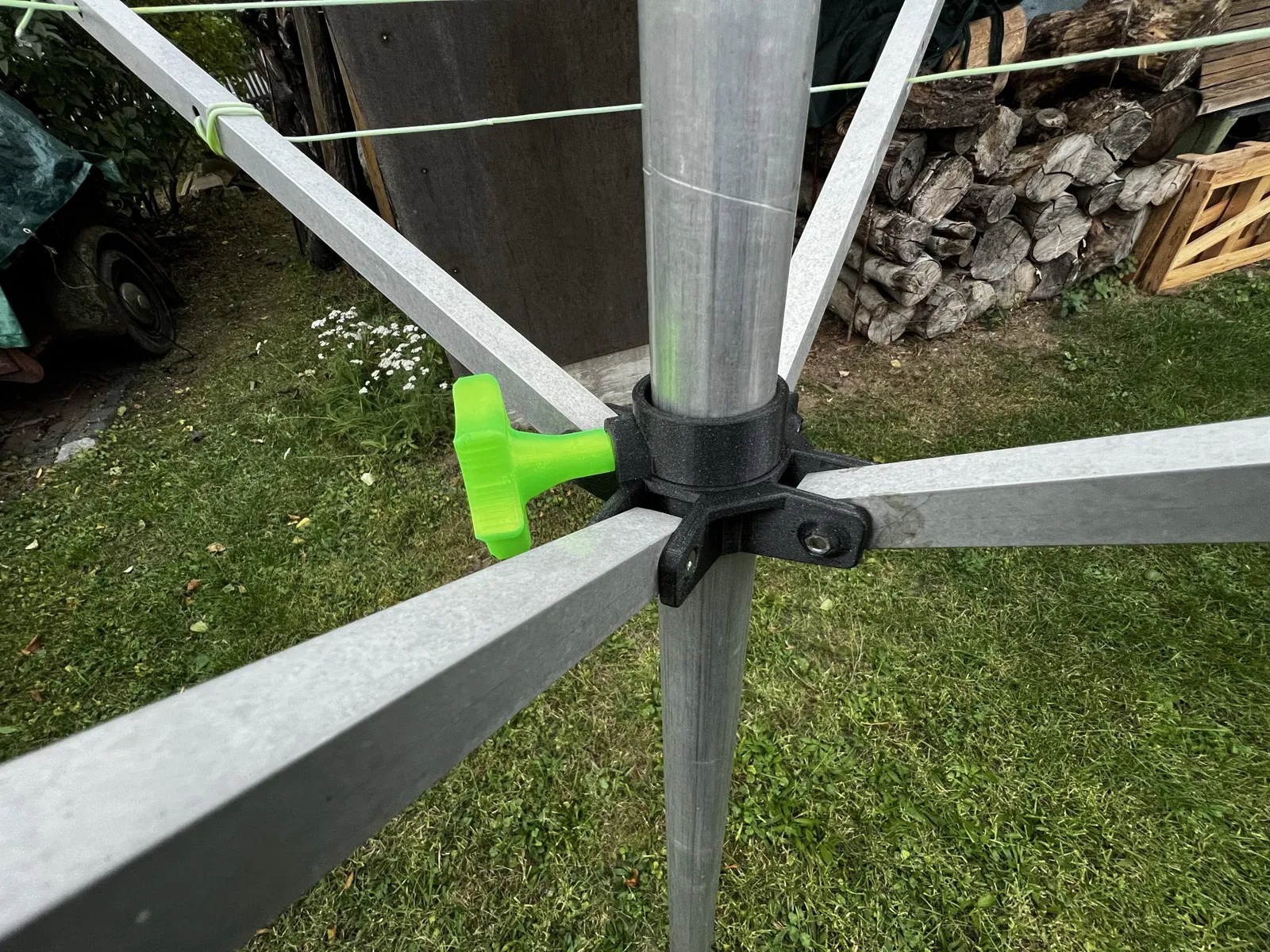

To ensure that the rotary dryer with aluminium poles can continue to fulfil its function for many years to come, please find attached the new lift element that should fit many rotary dryers.

f3d files are attached so that the 2 important dimensions tube diameter and width aluminium strut can be adjusted if necessary.

The dimensions of my rotary dryer are as follows:

Tube diameter := 43mm Width of aluminium strut := 20mm

Happy printing!
