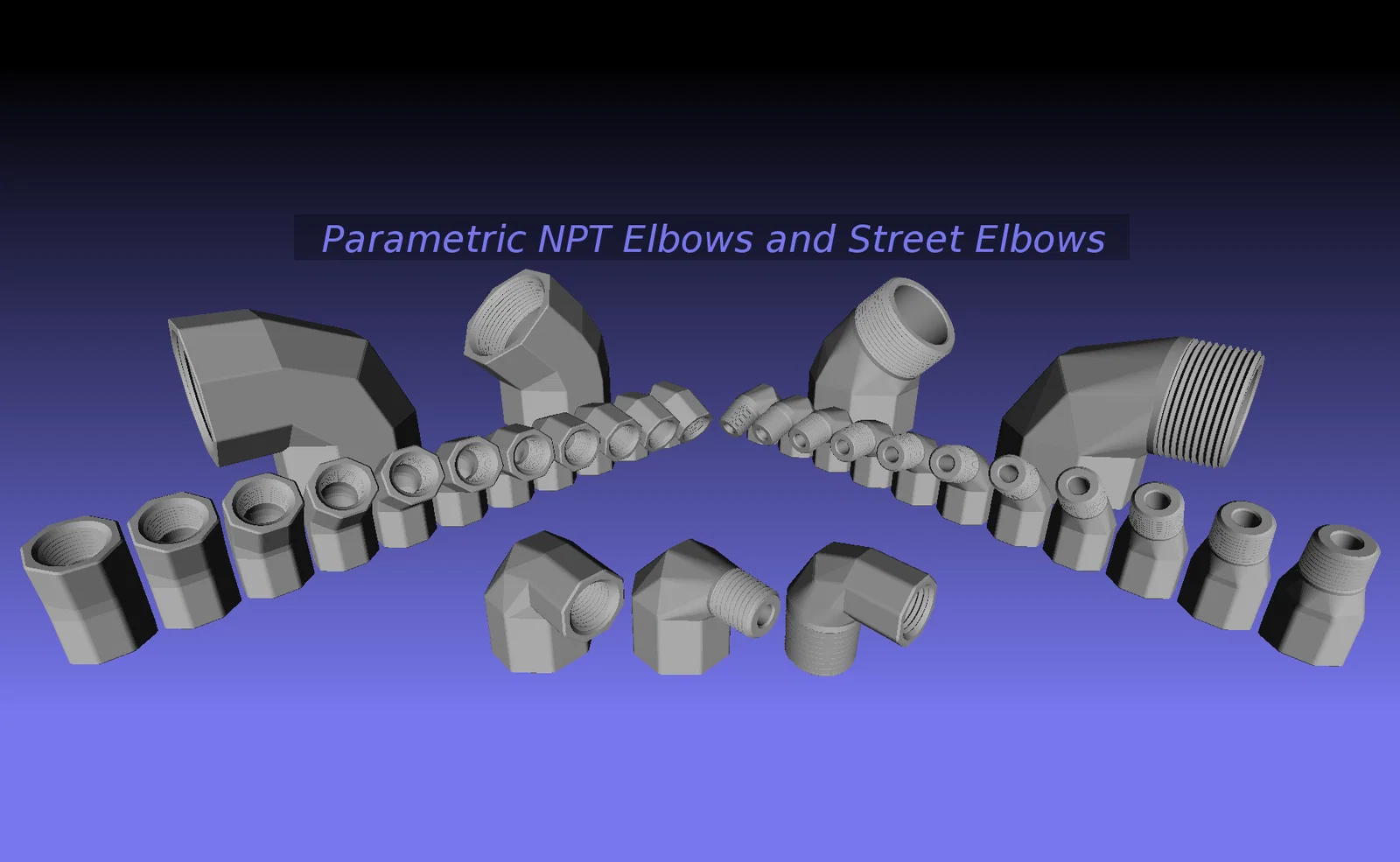

Co Ống Tham Số & Co Street Tham Số (SCAD + STL)

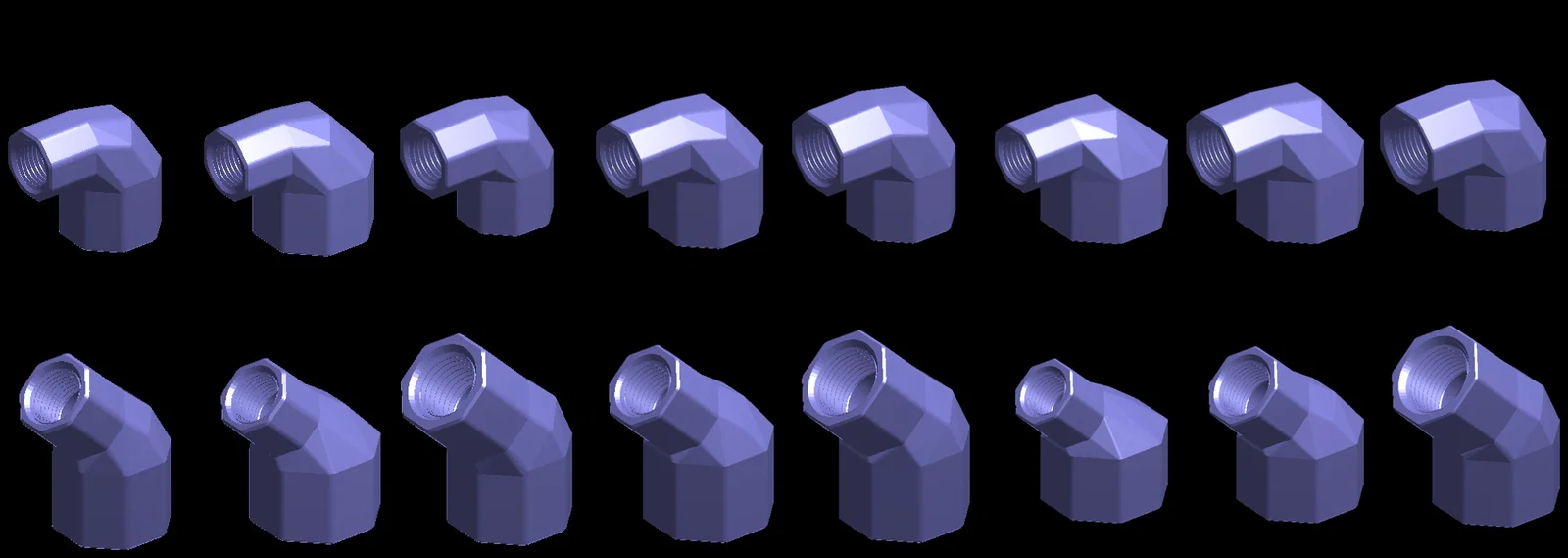

Bộ sưu tập này gồm elbow, street elbow và các biến thể reducing của cả hai. Bạn có thể chọn bất kỳ góc nào (từ 0 độ đến khoảng 135 độ), và bất kỳ kích thước nào (từ 1/8" NPT đến 12" NPT). Reducing street ells có thể reduce theo một trong hai hướng. Giống như mọi thứ dựa trên thread library này, bạn có thể tùy chỉnh thread clearances độc lập trong SCAD mà không làm hỏng hình học ren (khác với kiểu scale toàn cục).

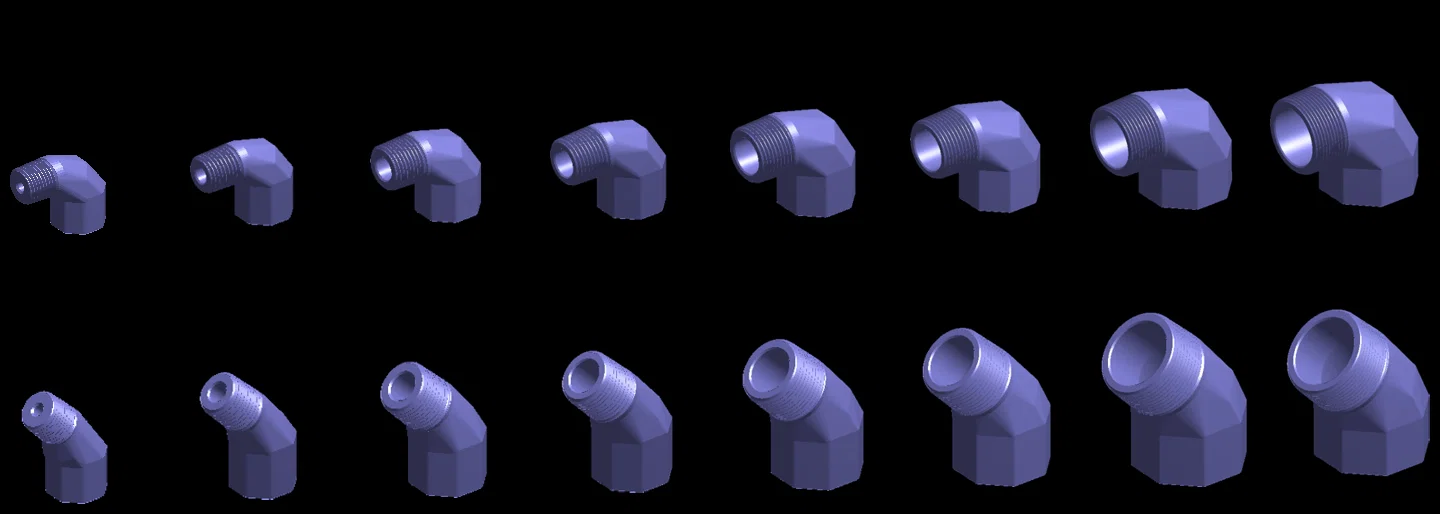

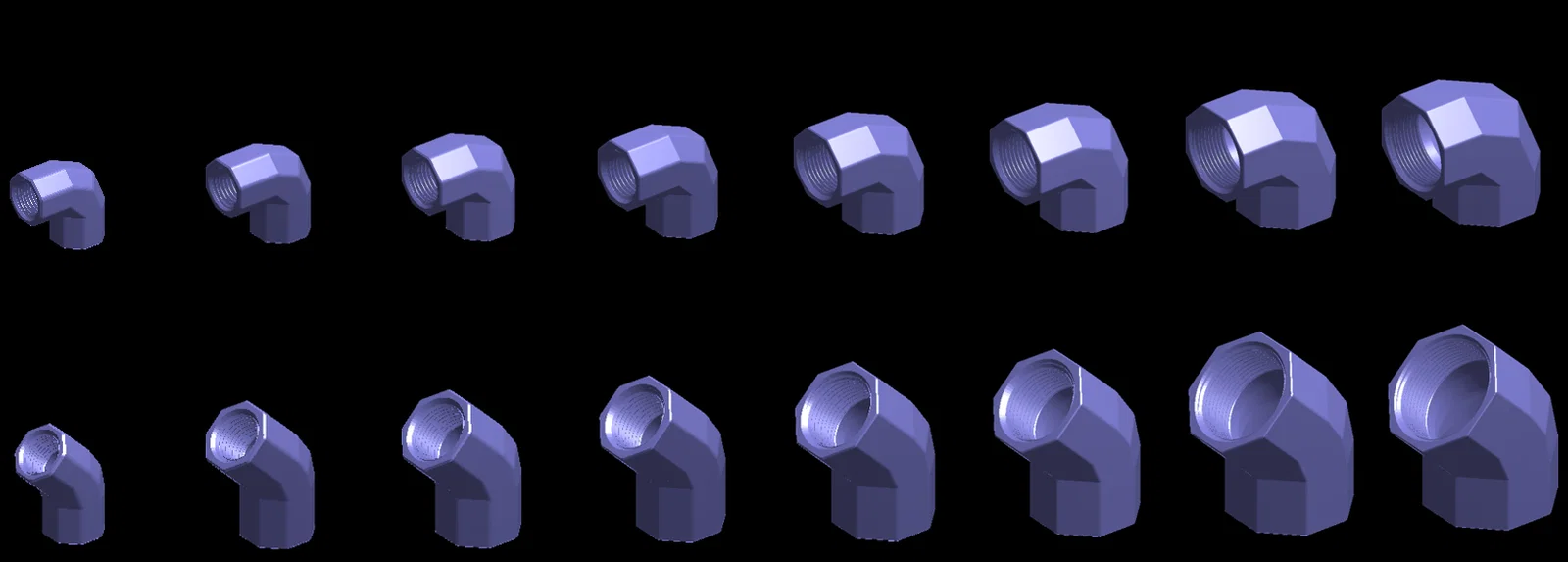

Có kèm một loạt STL đã prerender cho nhiều cấu hình khác nhau tới 1.5" NPT.

Thiệt ra mình cũng không có lý do cụ thể nào để làm cái này. Chỉ là coi như cơ hội test thêm thread library thôi. Trước giờ mình cũng từng muốn có elbow góc tùy chỉnh hoặc reducer elbow tùy chỉnh, nhưng hiếm khi nào một cái elbow bằng nhựa yếu, xốp, nhạy nhiệt lại đủ dùng.

Chắc khỏi cần nói: dùng chi tiết in FDM cho ứng dụng chất lỏng có áp suất thì kết quả sẽ nằm đâu đó giữa “thất vọng” và “toang”. Bạn đã được cảnh báo.

Thực tế là không có cách in nào thật sự lý tưởng cho đa số elbow. Bạn cứ tự do thử mọi ý tưởng support mà bạn có. Mấy thử nghiệm còn nửa vời của mình không đáng để chia sẻ. Dạo này thời tiết nóng và ẩm quá nên rất khó ra overhang đẹp.

Phần thân dạng polygon được scale theo tỉ lệ, và không khớp với bất kỳ nominal wrench size nào. Hãy dùng mỏ lết điều chỉnh (adjustable wrench) hoặc kìm (pliers), giống như khi bạn dùng các khớp nối nhựa có ren khác.

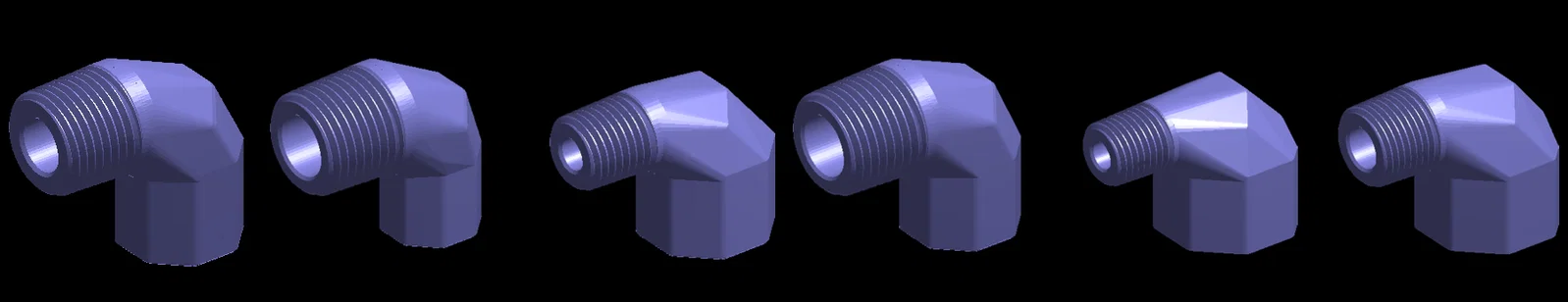

Vì hai nửa của model xoay quanh bề mặt trong của chi tiết, các reducing ells góc nhỏ sẽ bị lệch tâm (eccentric). Thiết kế bend theo cách này giúp giữ cho elbow ngắn (và chắc) nhất có thể với góc đã chọn. Các offset trên street ells có thể nhìn hơi lệch, nhưng đó là do nó được thiết kế để cả plain ells và street ells có offset tương thích với nhau.

File nén có kèm tool SCAD dùng để tạo ren NPT, nhưng nếu bạn muốn phần tài liệu còn lại đi kèm với nó, thì đây là:
