DOVESTACK — Hệ Ngăn Kéo Modular Một Khớp Duy Nhất

Mặt nào cũng là socket. Cái gì cũng là attachment.

Đa số hệ thống lưu trữ modular thường dùng một kiểu khớp để xếp chồng, một kiểu khác để treo tường, và một kiểu nữa cho phụ kiện. DOVESTACK chỉ dùng đúng một hệ kết nối: một rãnh dovetail ở mặt trên, dưới, trái và phải của mỗi module, sắp theo lưới 40 mm.

Bất cứ thứ gì có đúng profile “male” tương ứng là gắn vào hệ được. Nghĩa là bạn có thể in thêm attachment sau nhiều năm nữa vẫn khớp — hoặc tự thiết kế đồ của riêng bạn.

What you can build

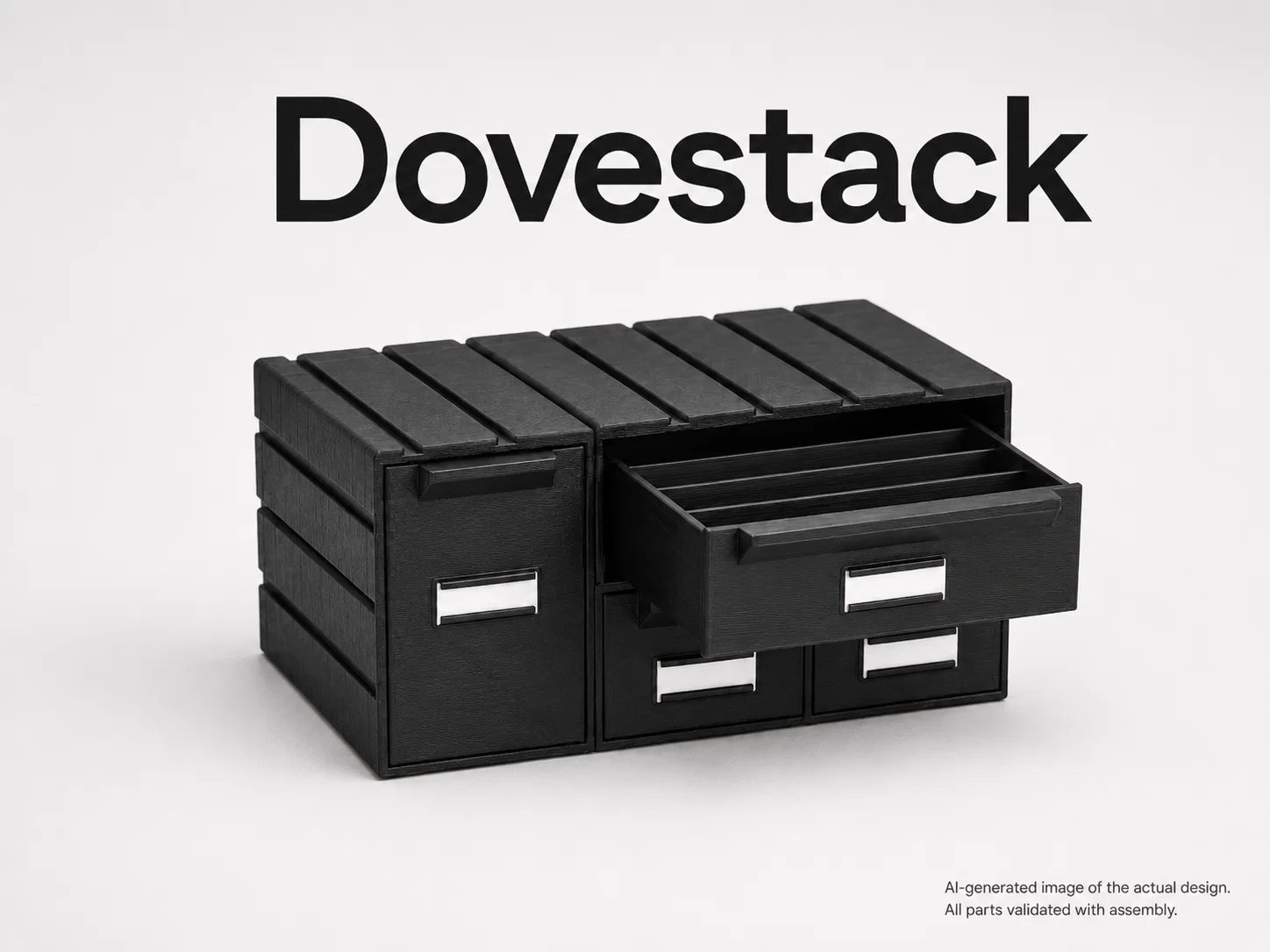

• Xếp module theo chiều dọc — một module bản rộng đặt vừa khít lên trên hai module bản hẹp.

• Nối module cạnh nhau — lên, xuống, trái hoặc phải. Bố cục rãnh track là đối xứng gương trên mọi mặt, và connector key cũng đối xứng hoàn toàn, nên hướng nào nối cũng như nhau.

• Treo tường bằng dock — bắt vít trực tiếp lên tường, hoặc trượt các “hook blades” vào rãnh phía sau rồi treo lên bảng slot 5 × 15 mm theo lưới 40 mm kiểu IKEA, hoặc lên pegboard 1/4" truyền thống. Vị trí móc trượt chỉnh tự do, nên một dock dùng được cho cả hai chuẩn.

• Bấm (click) module vào wall dock cho chắc — một “spring finger” in 3D sẽ khóa giữ tại chỗ, nên khi kéo ngăn kéo ra cũng không làm module tuột khỏi tường.

• Treo module dưới bàn bằng desk mount. Các module sẽ click vào ray theo kiểu lộn ngược.

• Tùy biến ngăn kéo với divider thả vào theo lưới 20 mm, khung nhãn trượt vào, và tùy chọn nam châm Ø6 × 2 mm để đóng nhẹ kiểu soft magnetic close.

• Gắn chân đế bằng cách trượt vào rãnh đáy. Chân sẽ nâng cả chồng lên 3 mm.

The connector key

Connector là một spline đối xứng hoàn toàn, chạy suốt chiều dài khớp 119 mm.

Trượt vào từ bất kỳ mặt nào — nó nằm phẳng, thụt vào 0.5 mm so với bề mặt, và gần như “tàng hình”. Muốn tháo ra, đẩy xuyên từ phía đối diện bằng một key dự phòng hoặc cây bút chì.

Dùng 1 key cho mỗi cặp track đối diện nhau.

Sizes and capacity

Module

Exterior size

Drawer capacity

1×1

80 × 50 × 120 mm

≈ 0.26 L

2×1 wide

160 × 50 × 120 mm

≈ 0.56 L

1×2 tall

80 × 100 × 120 mm

≈ 0.63 L

Một “desk tower” rộng 2 × cao 3 chứa khoảng 1.5 L lưu trữ gọn gàng trên footprint nhỏ gọn 160 × 120 mm.

Mọi tên file đều có kèm kích thước, nên lúc nào bạn cũng biết chính xác mình đang in cái gì.

Printing

Không supports. Không cần xoay hướng đặc biệt. Không mẹo vặt.

Cả 16 part đều in không cần support theo đúng orientation đã cung cấp trong file STL. Model đã được pre-oriented sẵn trên print bed.

Mọi overhang đều tối thiểu 45°, các hốc ngang được tạo dạng teardrop, và bridge rộng nhất ở bất kỳ đâu cũng dưới 12 mm. Thiết kế được dựng trong một geometry kernel có kiểm tra bằng máy “zero-support-area gate” cho từng part, từng clearance, từng điểm tiếp xúc, và từng tuyên bố về độ giữ (retention). Một cuộc audit facet-normal độc lập cross-check cả 16 file STL.

Recommended settings:

• PLA hoặc PETG

• Nozzle 0.4 mm

• Layer height 0.2 mm

• 3 perimeters

• 15% infill

• Không supports

• Không cần brim

• Elephant-foot compensation khoảng 0.15 mm sẽ giúp lớp đầu của dovetail đẹp hơn

Part lớn nhất có footprint 160 × 50 mm và cao 120 mm, nên vừa với hầu hết máy in FDM phổ biến.

Tolerances

• Dovetail clearance: 0.20 mm mỗi bên sườn (per flank)

• Drawer clearance: 0.35 mm mỗi bên

Máy bạn đang in hơi “khít”? Scale keys xuống 99%. Đừng scale phần vỏ (shells).

Start here

Nên in bộ fit-check kit trước:

• 1×1 shell

• 1×1 drawer

• 2 connector keys

• 2 foot rails

Lượng vật liệu ước tính: 230 g.

Optional hardware

Tất cả phần cứng đều là tùy chọn:

• Nam châm Ø6 × 2 mm cho ngăn kéo đóng êm (soft-close)

• Vít đầu chìm #8 hoặc M4 cho wall dock và desk mount

Expand the system

Bất cứ thứ gì có profile “male” tương ứng đều có thể tham gia DOVESTACK:

• Giá/đế giữ dụng cụ ở hai bên module

• Tay xách cắm vào socket phía trên

• Mặt trước khay/bin tuỳ biến

• Chân/đế kê nghiêng (angled stands)

• Phụ kiện treo tường

• Đồ organizer để bàn

• Add-on trong tương lai

Male profile reference:

• Eo (waist) 5.6 mm

• Gốc (root) 8.42 mm

• Chiều cao 2.35 mm

• Sườn (flanks) tỉ lệ 0.6:1

• Lưới track 40 mm

File PDF manual đầy đủ để in cũng đã được kèm trong bộ file.

Thiết kế cho Designer Challenge: Modular Drawer System.

Print settings

• Printer: Máy in FDM bất kỳ

• Tested envelope: Prusa MK4S

• Rafts: Không

• Supports: Không

• Resolution: 0.2 mm

• Infill: 15%

• Filament: PLA hoặc PETG
