Quạt cầm tay Handheld Powerfan

Một chiếc quạt cầm tay in 3D “quá lực”, chạy bằng linh kiện FPV drone.

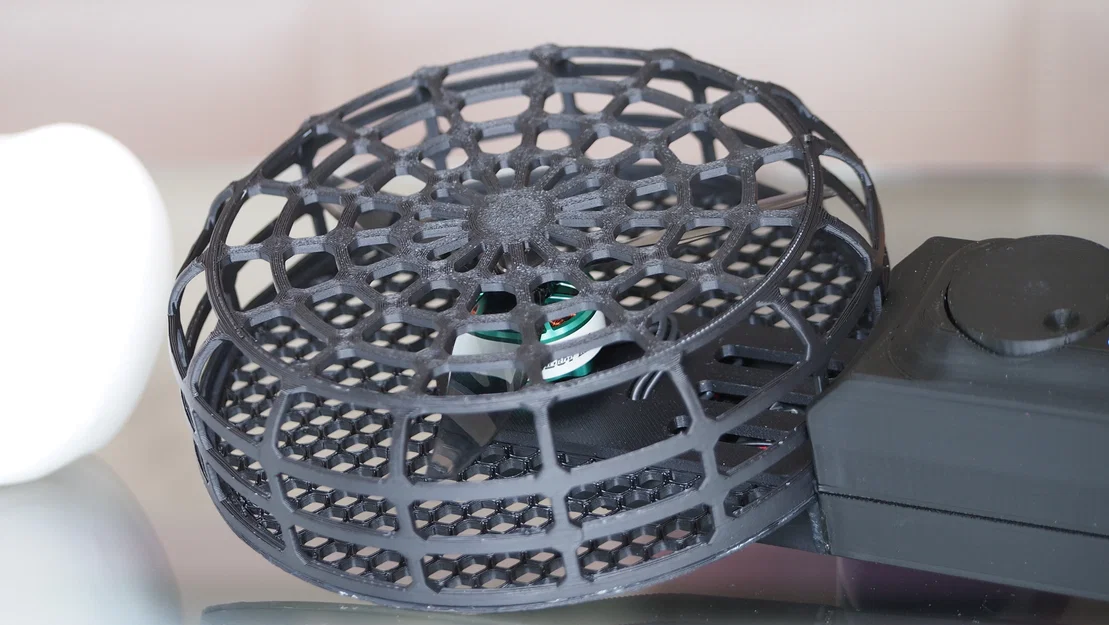

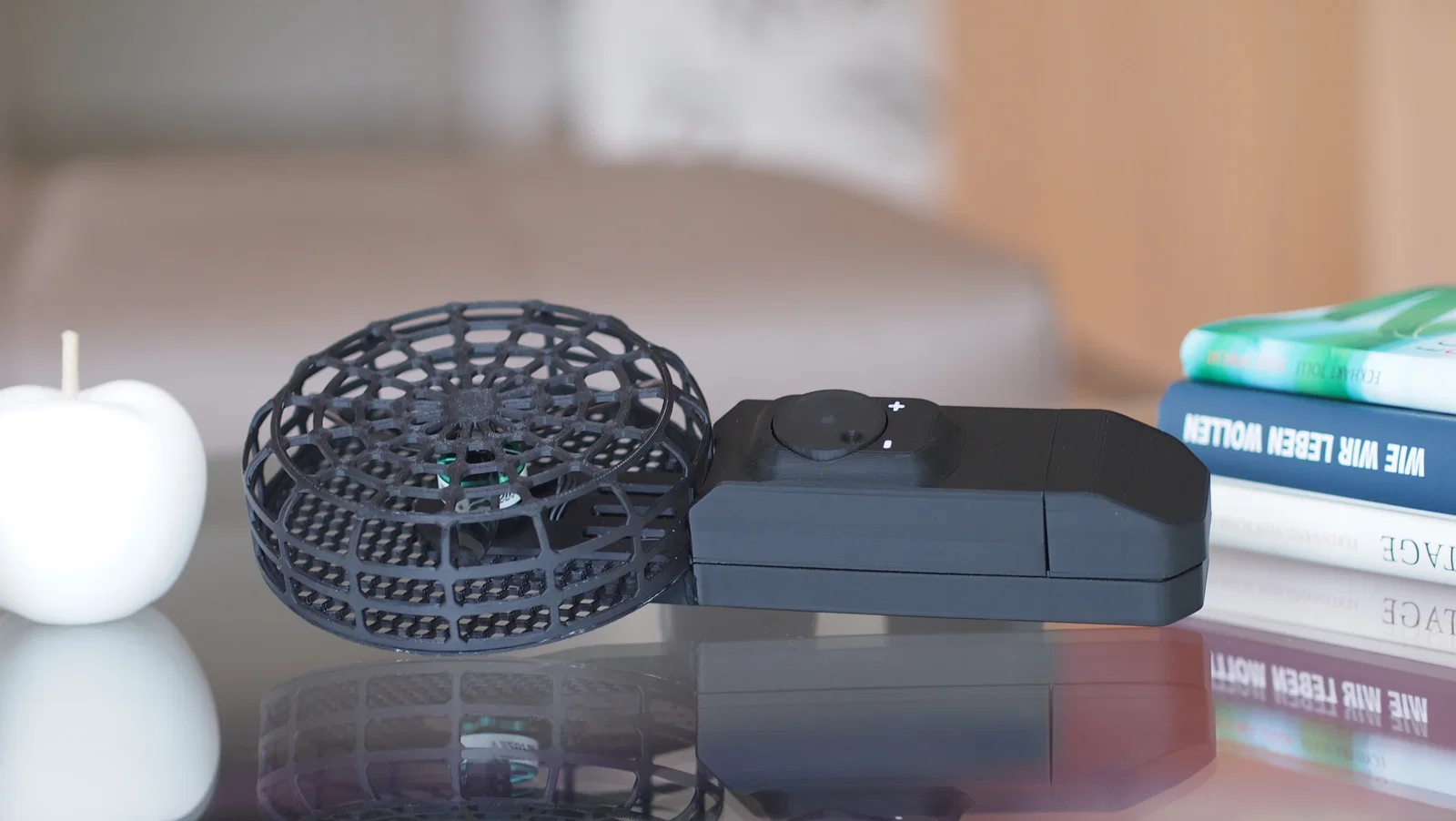

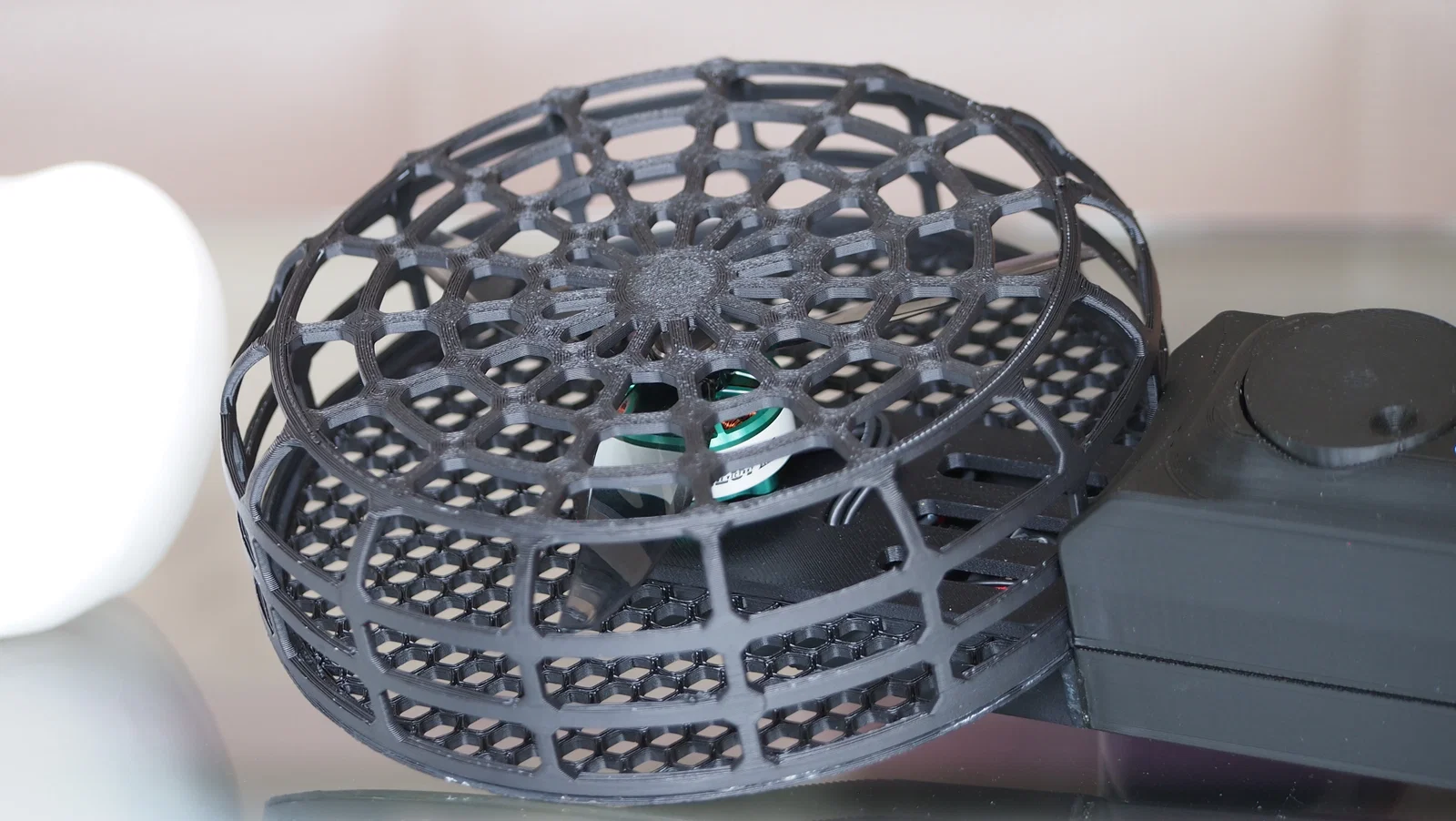

Bản build này dùng motor brushless 2207, cánh quạt 5-inch, ESC 30A và pin 3S LiPo. Thân quạt được thiết kế để giấu gọn toàn bộ điện tử bên trong, còn lồng bảo vệ lớn giúp tránh để ngón tay chạm vào cánh.

Chắc chắn không phải kiểu quạt USB để bàn bình thường — con này thổi gió rất mạnh và nhìn cũng ngầu hơn nhiều.

Nhớ dùng common sense (bạn sẽ được cảnh báo): gắn lồng chắn thật chắc, kiểm tra ốc thường xuyên, và tuyệt đối không chạy khi chưa có bảo vệ.

BOM:

Parts mình dùng:

2207 Brushless Motor (~2000kv)

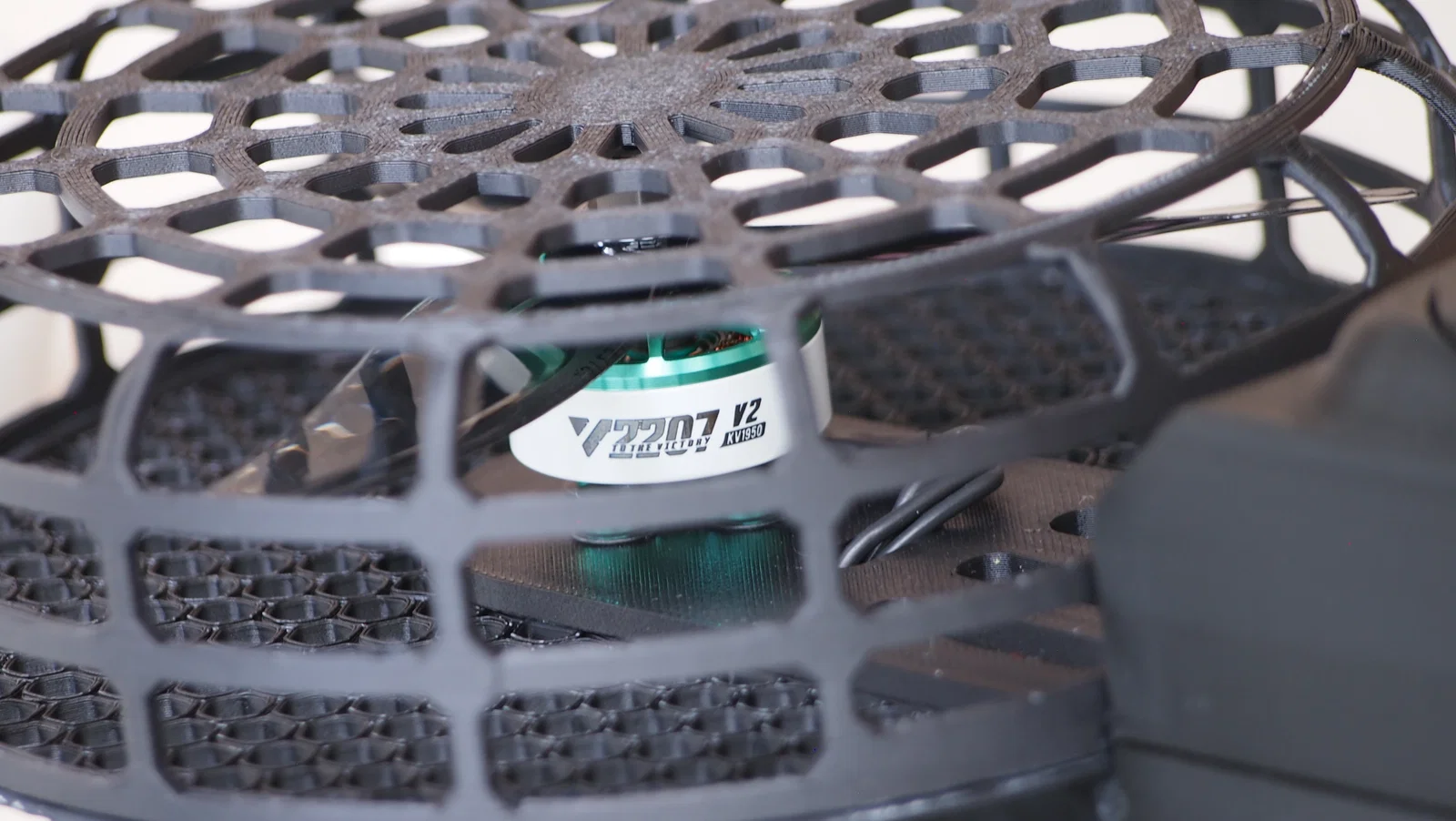

T-Motor V2207 V2 1950KV

30A ESC

HOBBYWING Skywalker V2 30A 3-4s

3S LiPo (106 × 34 × 21 mm (L × W × H))

Gens ace 3S Lipo 2200mAh

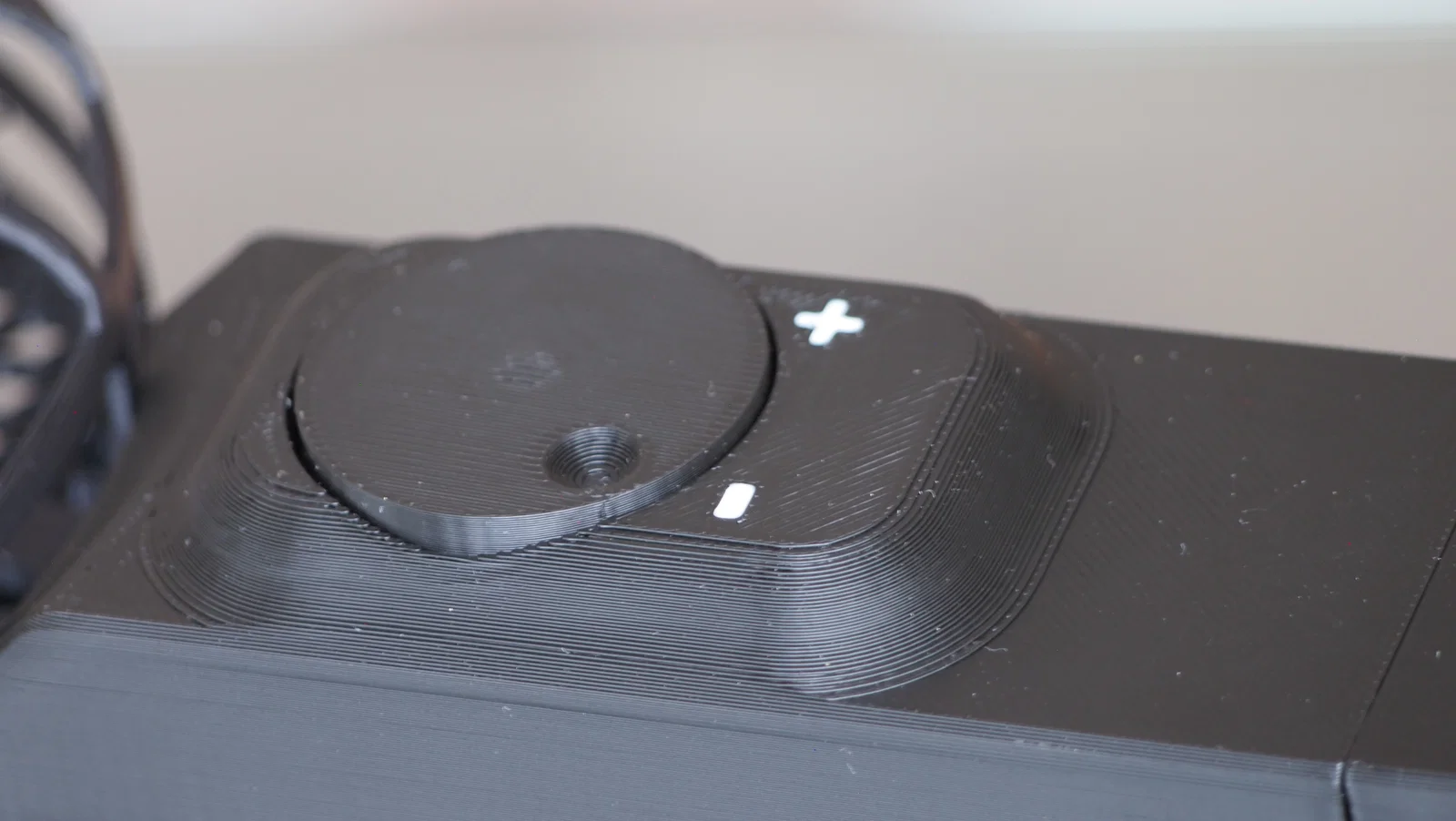

servo tester loại rẻ (cần tháo vỏ nhựa)

Cánh quạt 5-inch (~pitch 3 mm)

Gemfan YUKI 5129-3

Ốc cấy nhiệt M3 (Heat-Set Inserts) (4x)

Vít M3x12 đầu chìm (Countersunk) (4x)

Vít M3x25 đầu chìm (Countersunk) (4x)

Nam châm tròn 4x2mm (4x)

tùy chọn: thêm đầu connector pin (khi ESC của bạn không kèm)

dây mảnh (~26 AWG)

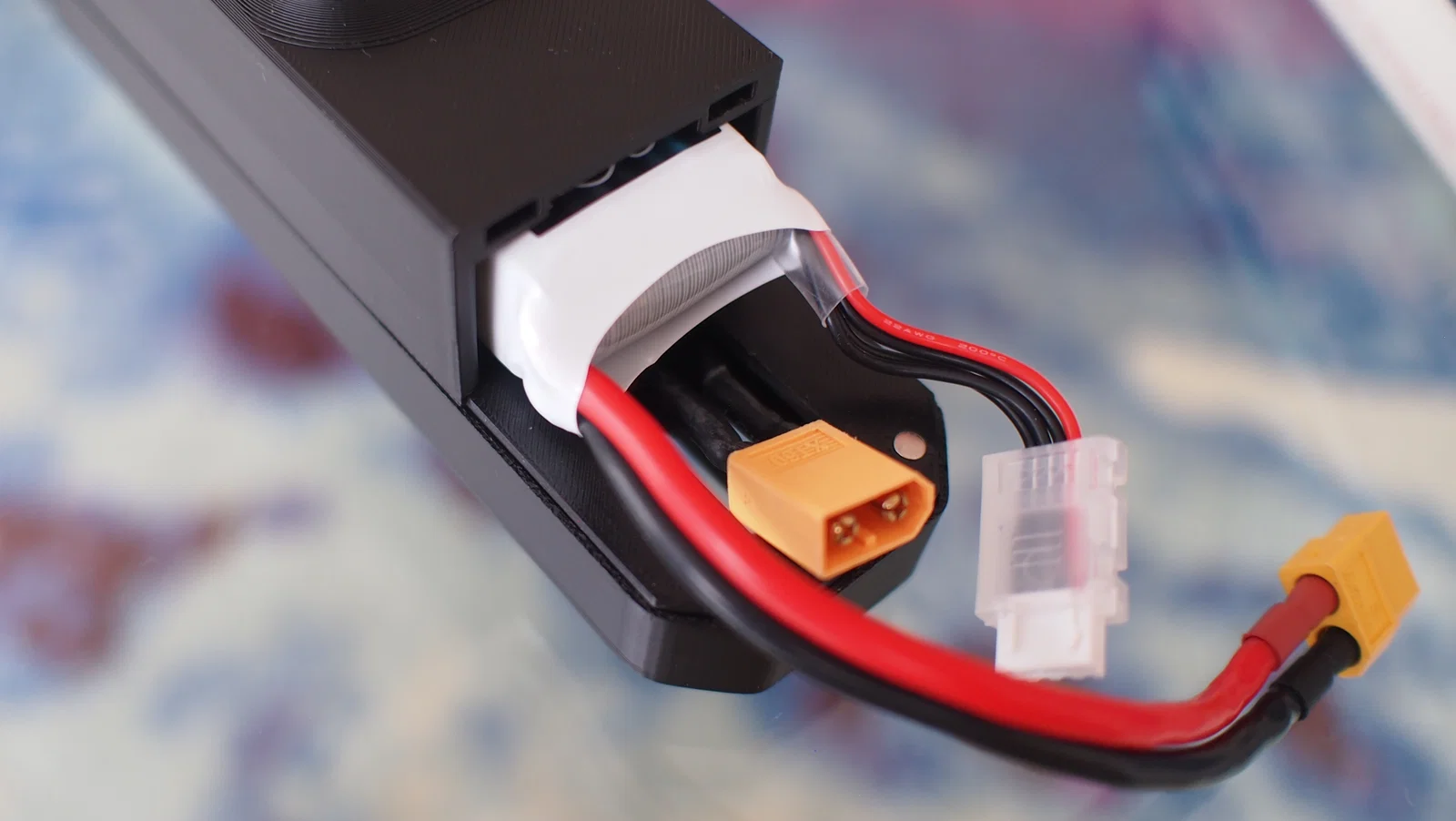

Nhớ đảm bảo bạn có bộ sạc phù hợp cho pin và kiểm tra xem tất cả linh kiện có cùng loại connector không (đặc biệt là LiPo và ESC).

Vật liệu in khuyến nghị:
PETG/PLA/ASA cho hầu hết mọi thứ, ngoại trừ phần "Base_Plate" (cần cứng hơn và chịu được nhiệt từ motor, khuyến nghị dùng filament loại -CF (tối thiểu ASA-CF))

Hướng dẫn lắp ráp (Asssembbly Guide) nằm trong mục Files
