Hộp ESP32 kèm nắp OLED SSD1306 0.96"
Hộp dự án cho ESP32 WROOM với nắp gắn OLED SSD1306 0.96", có nhiều lỗ đi dây, khe 10mm cho cảm biến chạm, chỗ gắn 1 LED addressable 5050 và dư không gian cho regulator/IMU.
Mô tả

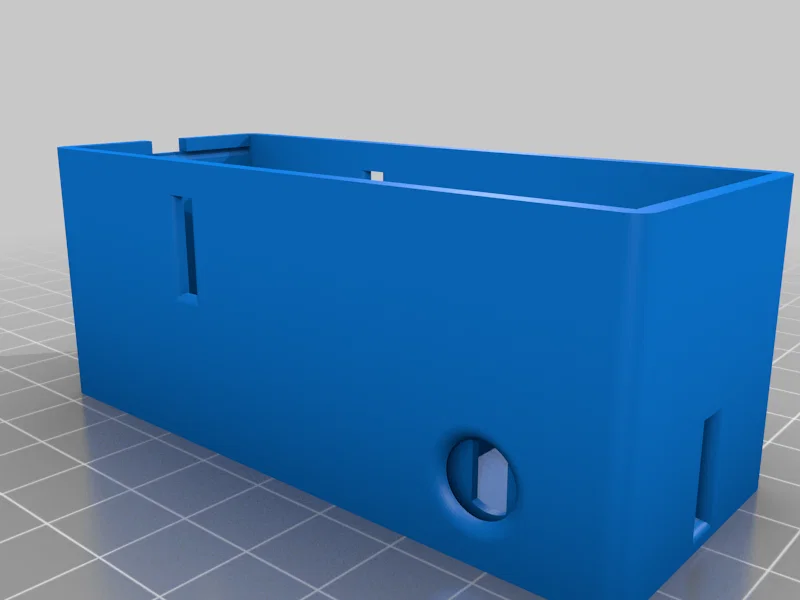

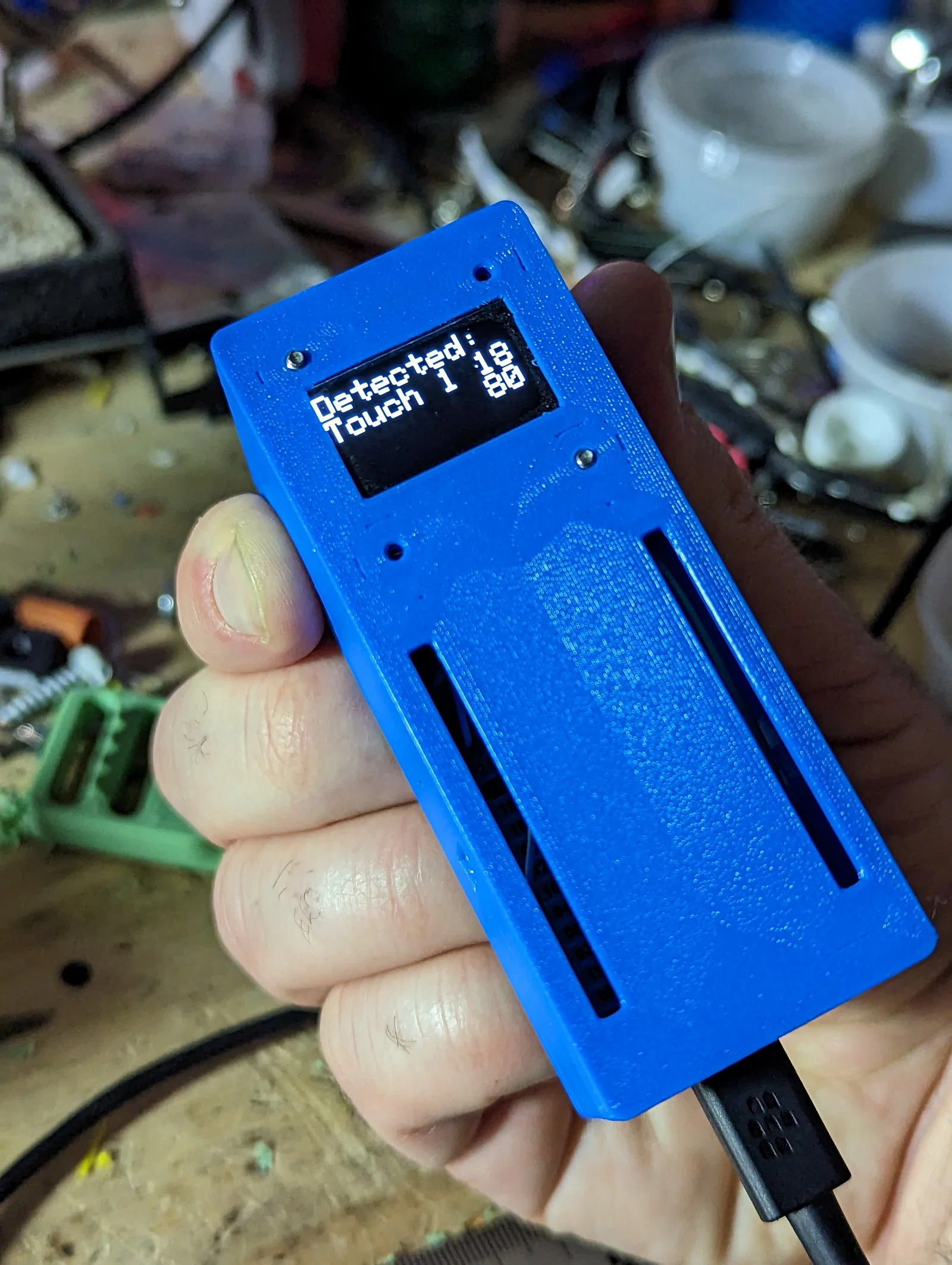

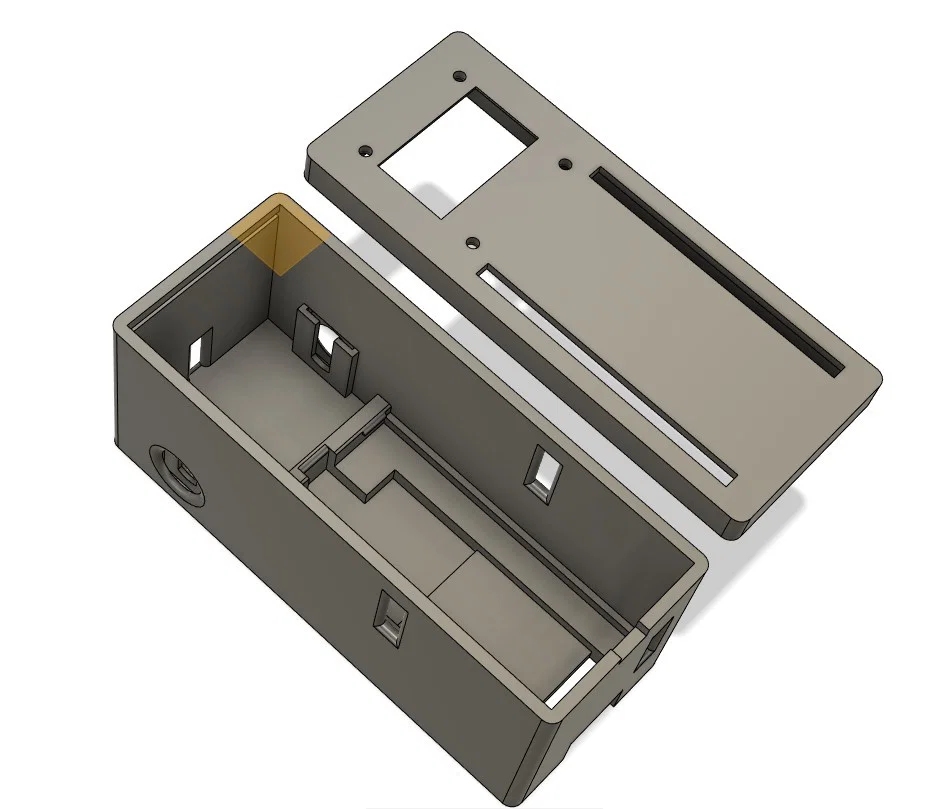

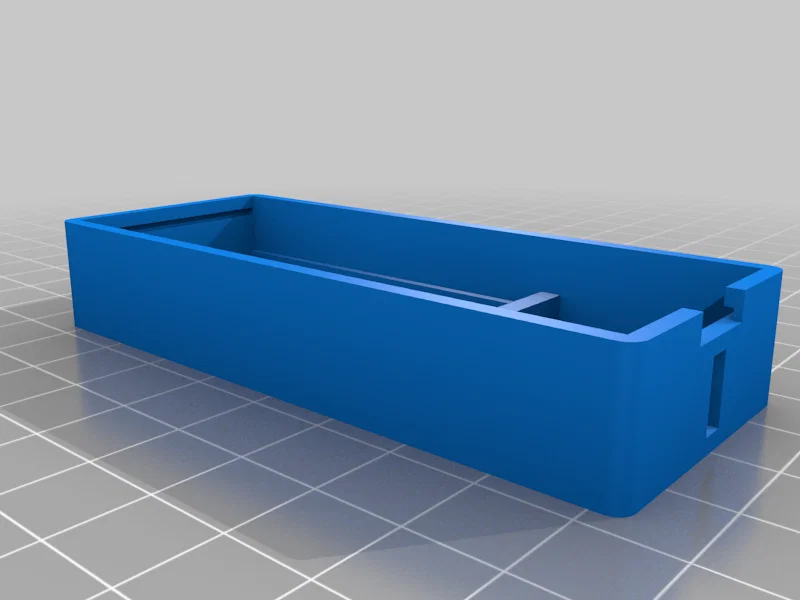

Mình làm một hộp dự án cho ESP32 WROOM (dù đa số board ESP32 có cùng form factor), kèm nắp có chỗ gắn màn OLED 0.96".

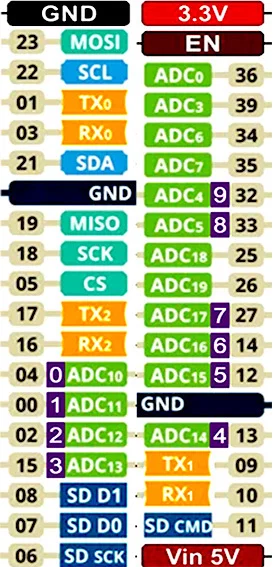

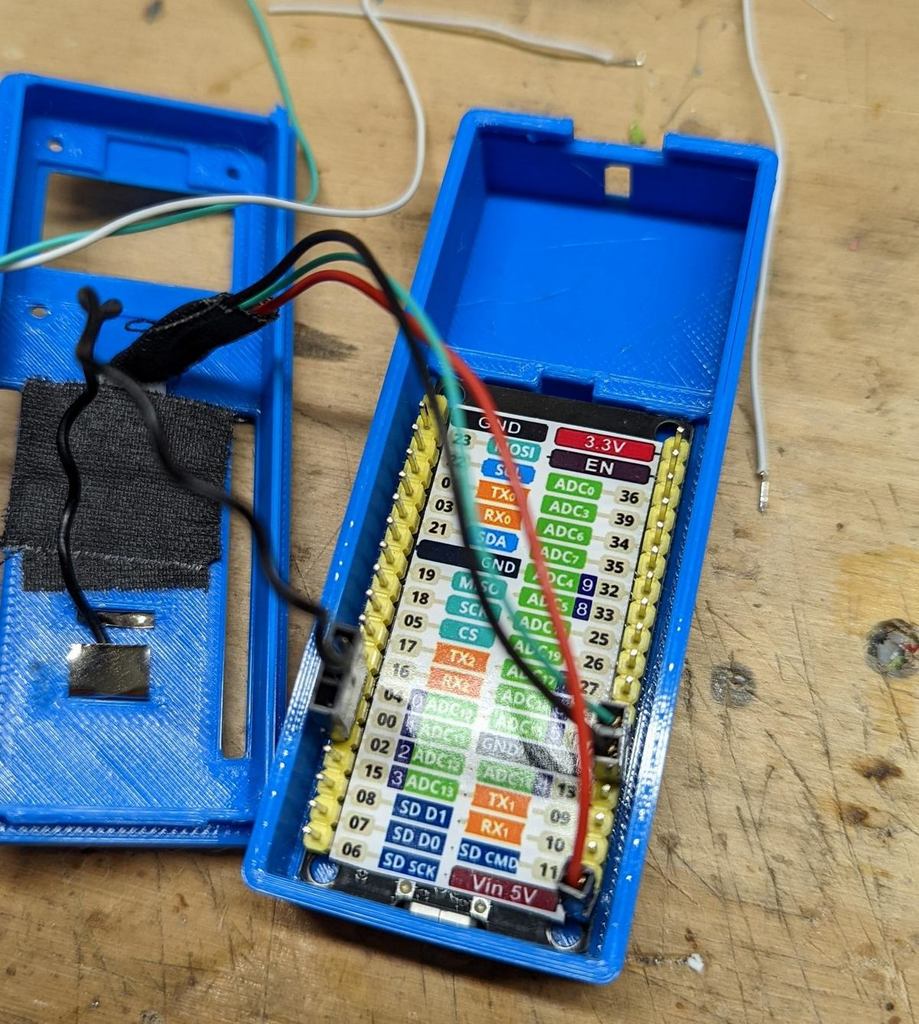

Trong hộp có nhiều lỗ/điểm mở để đi dây, và một khe nhỏ 10mm dành cho touch sensors. Mình dùng một miếng nickel strip gập lại (loại dùng để hàn cell lithium), rồi nối dây vào một chân GPIO có hỗ trợ touch.

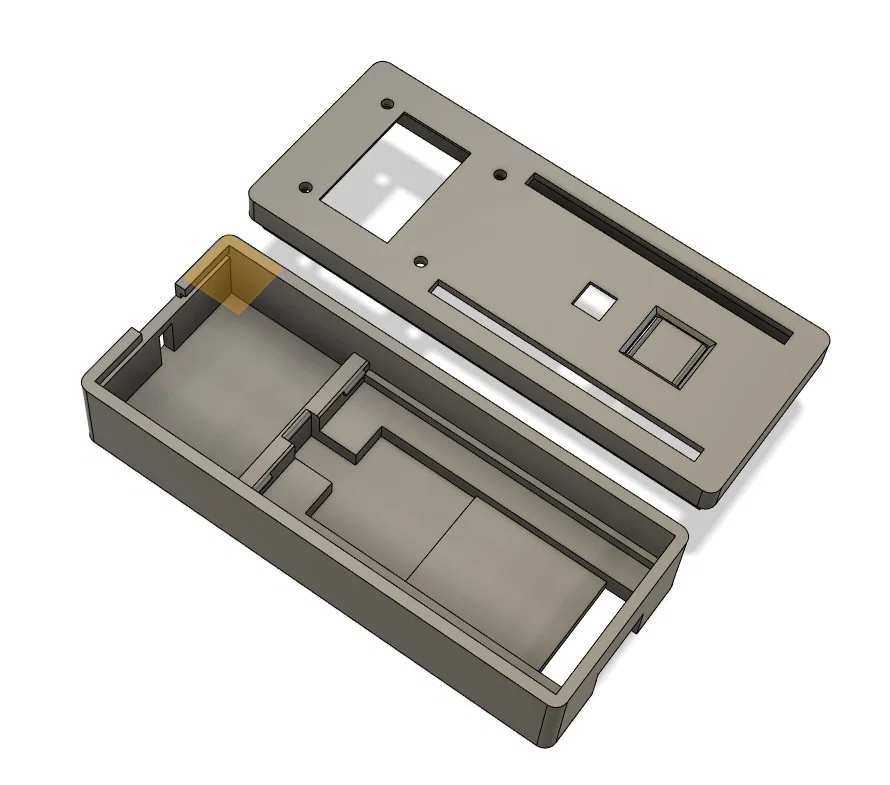

Bên trong vẫn còn dư chỗ để gắn voltage regulators, IMU, v.v... cũng như phần touch sensors. Trên nắp cũng có vị trí cho 1 LED addressable 5050.

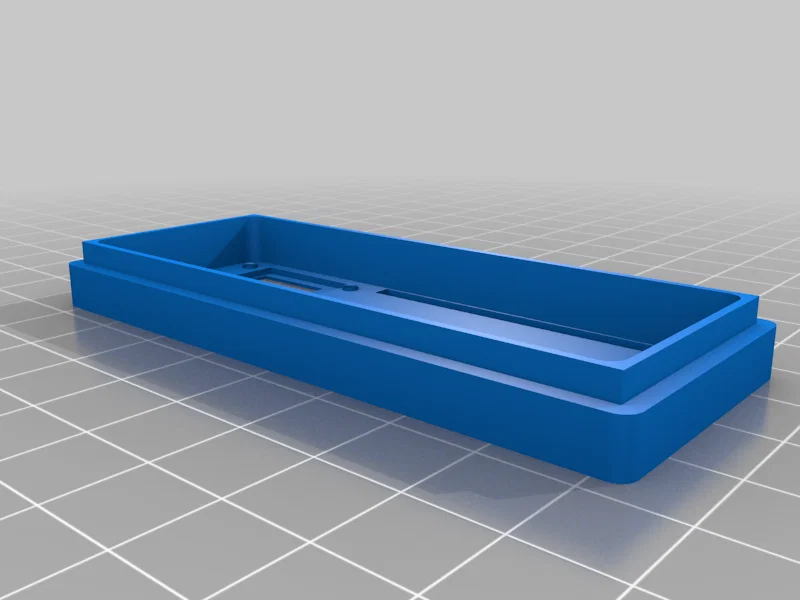

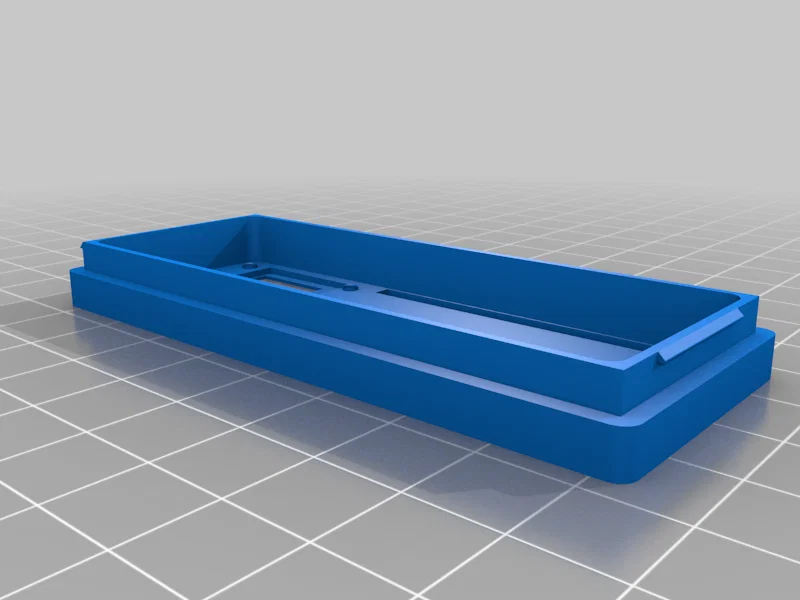

Mình có thêm một phiên bản hộp thấp hơn, dành cho trường hợp bạn chỉ muốn truy cập các chân pin từ bên ngoài. Mình không chắc OLED sẽ hoạt động ra sao khi đặt sát như vậy, nhưng hình chỉ là demo để minh hoạ nó có thể trông như thế nào.
Cứ in đúng như file, layer 0.25mm cũng ổn.
