Bản Fix Ryobi Trimmer: Hết kẹt rác, không còn motor tự ngắt!

Summary

Có một lỗi thiết kế trên cụm đầu cắt (head assembly) của dòng Ryobi Trimmer 40V đời mới. Cỏ dày, dây leo, hoặc rác vụn có thể quấn chặt quanh trục cơ cấu và đầu trimmer, tạo ra lực ma sát cao liên tục như một cái “phanh”, khiến motor về sau tự ngắt để tránh quá nhiệt. Việc này xảy ra thường xuyên tới mức nhiều khi mình mất thời gian gỡ kẹt trimmer còn nhiều hơn là thời gian đi cắt.

Bản fix này áp dụng cho Ryobi Trimmer nào?

Bản fix tương thích với combo trimmer Ryobi model RY40CK201K gồm:

• RY40PH01 (40V Power Head)

• A54ST01 (Straight Shaft Trimmer Attachment)

Bản fix này có thể dùng được với các attachment trimmer Ryobi khác, nhưng mình chưa thể xác nhận. Có thể các bạn khác chia sẻ thêm trải nghiệm thực tế.

Tại sao lại bị vậy?

Vấn đề của thiết kế trimmer Ryobi bản này là có một khoảng hở lớn giữa gear head và upper bump feed (head string housing). Khoảng hở này tạo thành đúng “cửa” để cỏ vụn tích lại rồi rối vào nhau. Ngoài ra, phần rãnh hở lộ ra trên Flanged Washer hoạt động như một điểm “móc”, dễ vướng cỏ cao và cỏ dại rồi quấn chặt vào gear head và cụm bump feed khi nó quay. Dần dần rác tích tụ sẽ tạo ma sát quá lớn và làm motor tự ngắt. Hình dưới đây làm nổi bật lỗi thiết kế này.

Hình tiếp theo cho thấy đầu trimmer của một sản phẩm đối thủ, gần như không có khả năng gặp vấn đề tương tự.

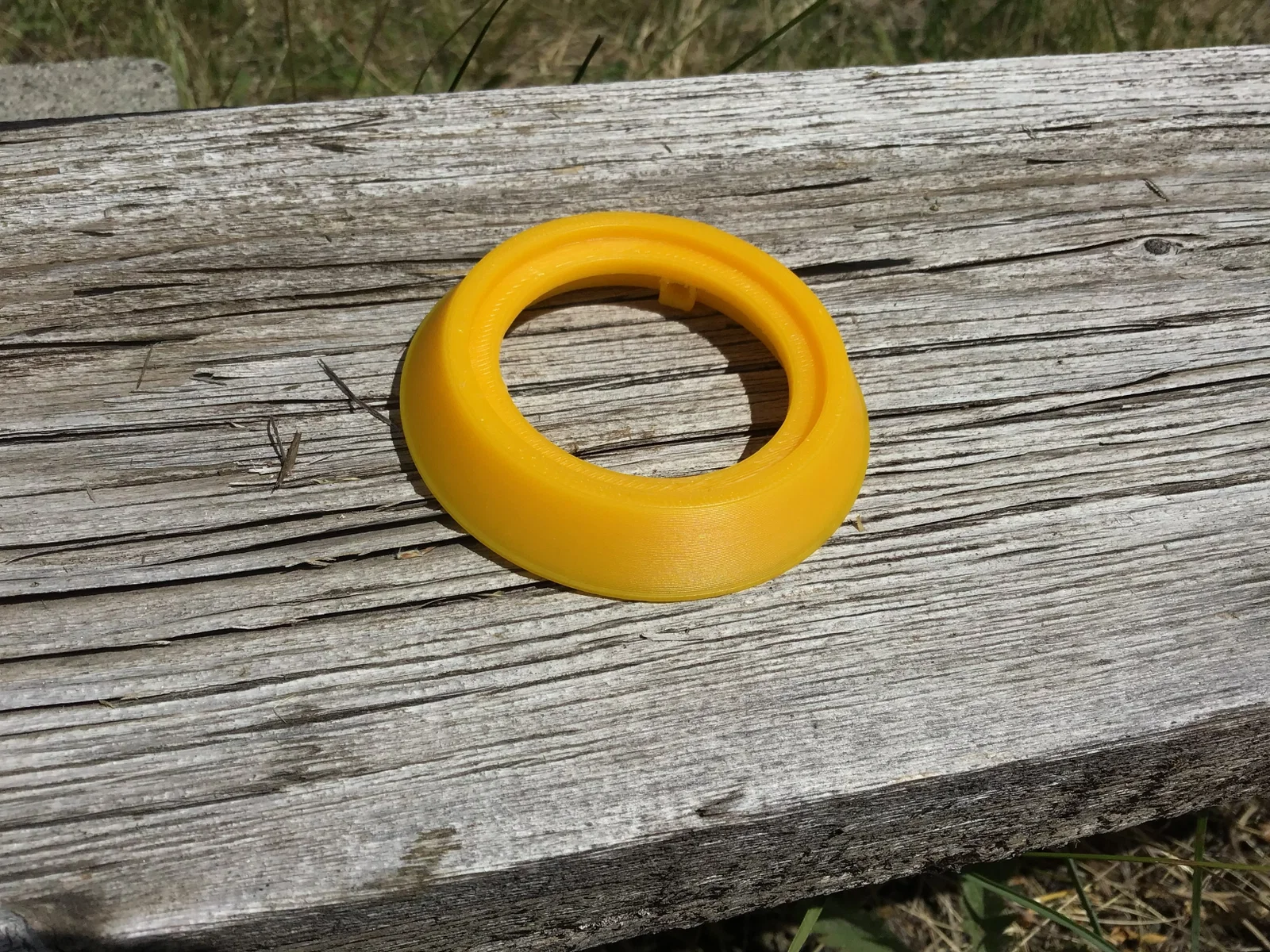

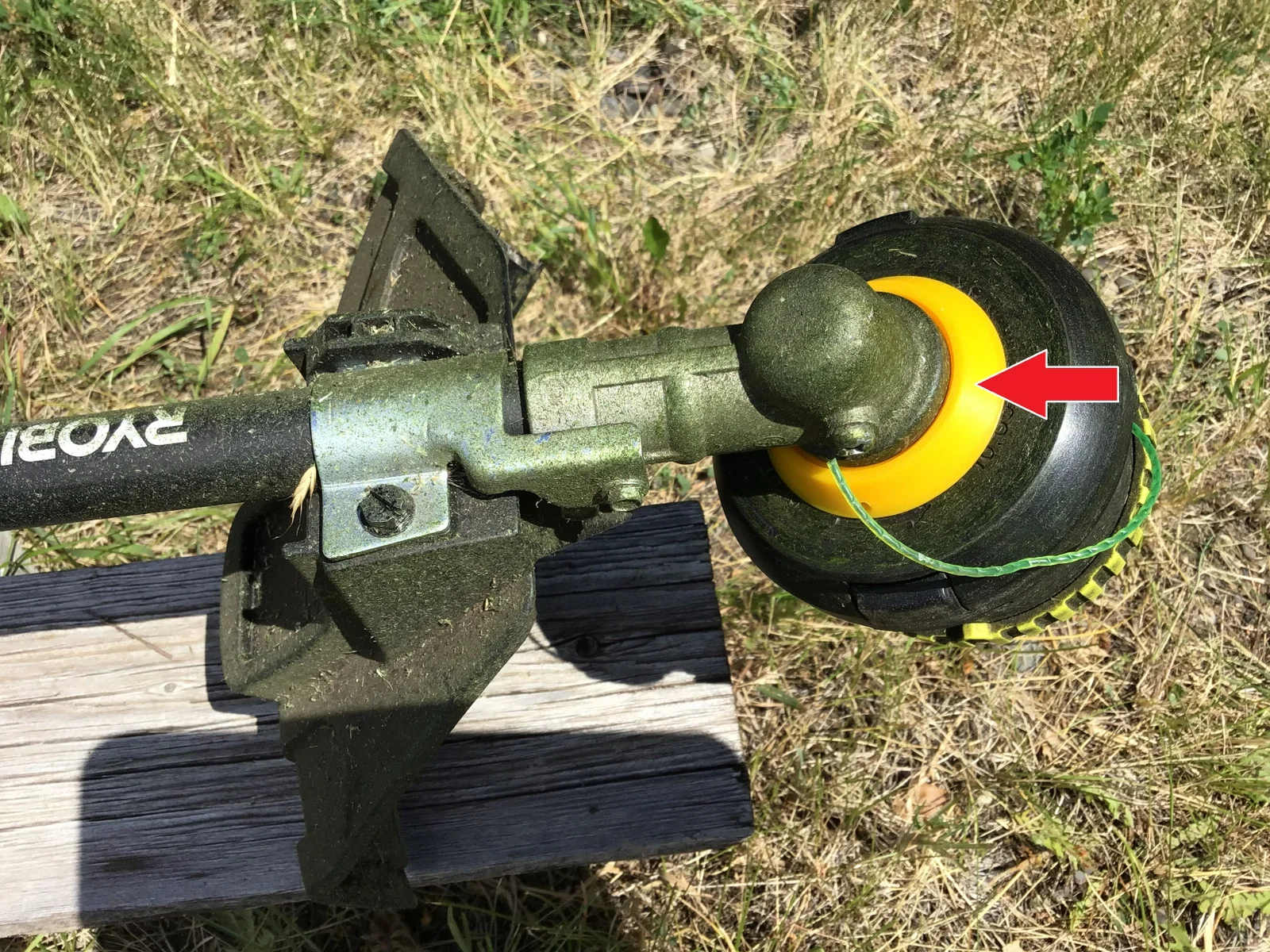

Phần add-on trong thiết kế này sẽ bịt kín khe hở trên đầu trimmer Ryobi và ngăn không cho rác tích tụ hoặc bị rối/quấn vào.

Vì sao motor trimmer lại tự tắt?

Hầu hết dụng cụ cordless đều có cảm biến nhiệt và cảm biến dòng (current) bên trong để liên tục theo dõi nhiệt độ motor, nhiệt độ pin và công suất/dòng điện chạy trong hệ thống. Khi dòng tiêu thụ tăng quá cao hoặc nhiệt độ bên trong vượt ngưỡng an toàn, mạch điều khiển (logic board) sẽ cắt nguồn ngay lập tức để bảo vệ cuộn dây motor và cell lithium-ion khỏi hư hỏng vĩnh viễn.

Cách lắp bản Fix

Tháo Lower String Head Housing with Spool và Spring khỏi trimmer bằng cách bấm vào hai ngàm giữ:

Giờ canh rãnh trên Gear Head trùng với rãnh trên Flanged Washer:

Đặt mũi khoan 4–5 mm vào lỗ và vặn tháo Upper String Head Housing khỏi Gear Head bằng cách xoay ngược chiều kim đồng hồ. Khi các phần đã được vặn rời hoàn toàn thì rút mũi khoan ra.

Tháo cả Upper String Head Housing và Flanged Washer ra khỏi trục gear.

Lắp Flanged Washer vào chi tiết đã in, đảm bảo rãnh trên flange canh đúng với tab trên chi tiết. Đồng thời nhớ kiểm tra flange đã ngồi đúng vị trí và được đẩy vào hết cỡ:

Lắp lại cụm Flanged Washer + chi tiết vào trục trimmer, rồi xoay cho tới khi rãnh trên Flanged Washer canh lại đúng với rãnh trên Gear Head:

Cắm lại mũi khoan 4–5 mm vào lỗ và vặn Upper String Head Housing trở lại Gear Head bằng cách xoay theo chiều kim đồng hồ cho tới khi thấy chặt tay. Đảm bảo housing được siết chắc. Xong thì rút mũi khoan ra:

Lắp lại Lower String Head Housing with Spool và Spring, vậy là xong!

Chúc cắt cỏ ngon lành, không còn bị nghẹt kẹt!
