Ngàm hít kính cho RaceBox Mini S (RaceBox Mini S Suction Cup Mount)

Tác giả thunderyj7_3208045

Lượt coi
30

File 1 1,4 MB

  • RaceBoxMiniS_AnsixAutoRedesignV2_1783071305.stlSTL · 1,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Phần này được thiết kế và tối ưu để in ASA với nozzle 0.6mm.

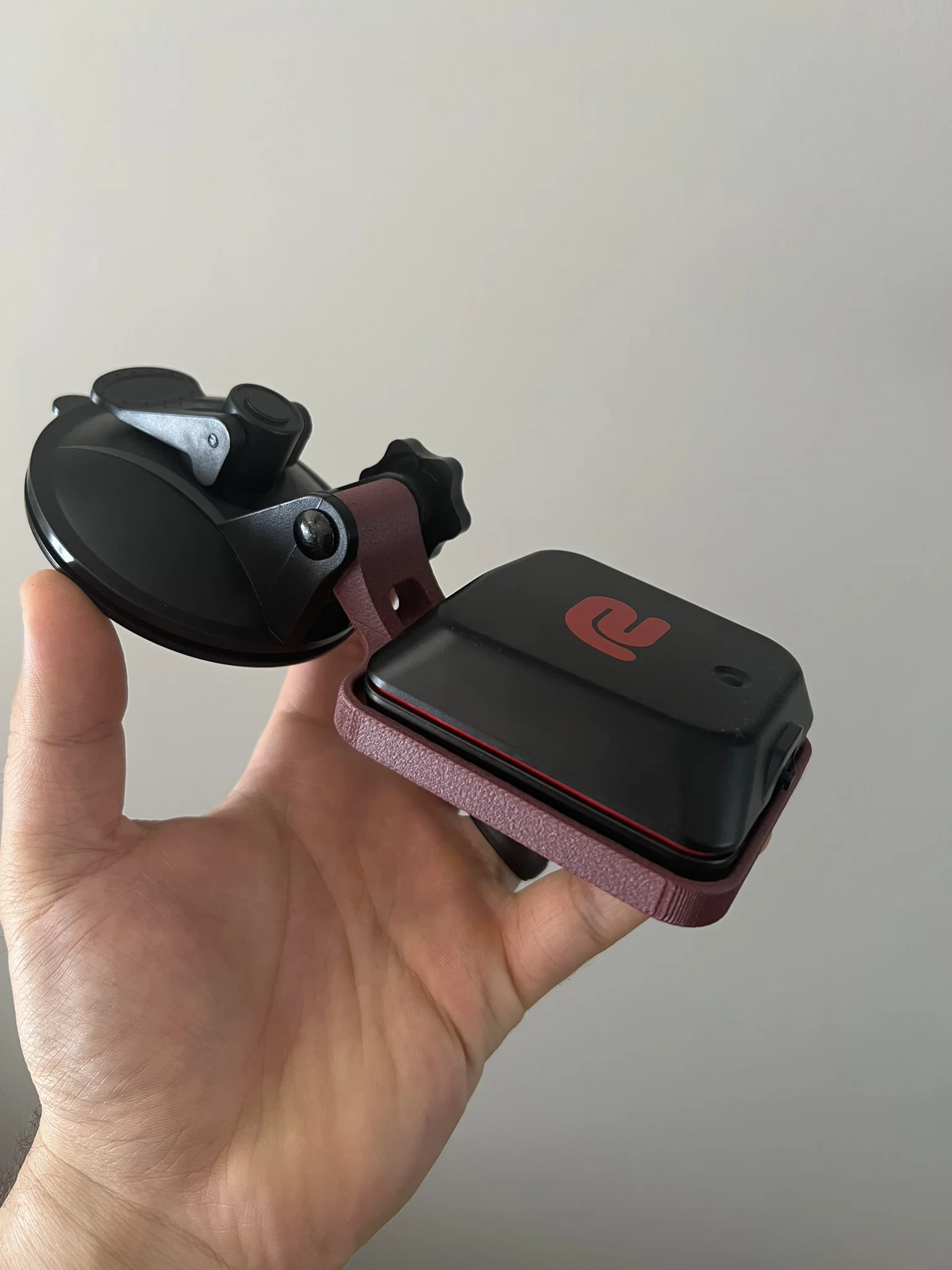

Đây là bản redesign mình làm để gắn RaceBox Mini S ra bên ngoài xe, dùng kèm ngàm hít kính Ansix Auto (thực chất là một suction cup mount phổ thông với khe mở rộng 1" và có bu-lông xuyên).

Bản redesign này xử lý vài vấn đề mình gặp với chi tiết gốc của họ:

  • Không thể xoay RaceBox về đúng góc để gắn ngoài xe trên chiếc GR86 của mình

  • Không thể gắn RaceBox theo cả hai chiều; lỗ ren 1/4-20 chỉ có ở một bên của ngàm

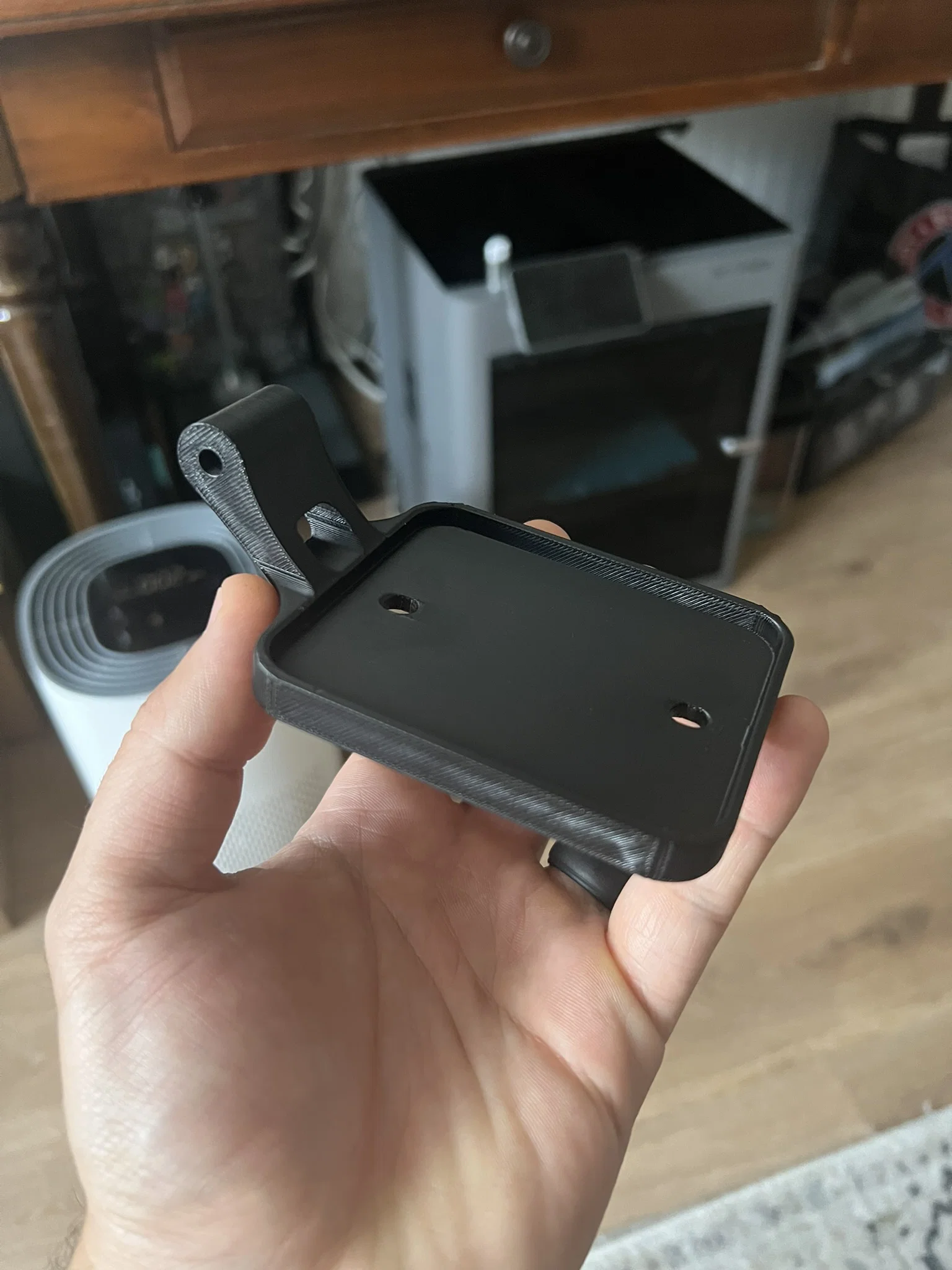

Chi tiết cải tiến này có cần support, nhưng thành phẩm sẽ cho giải pháp lắp đặt linh hoạt hơn cho RaceBox Mini S.

  • Gắn “hướng tới trước” hoặc “hướng về sau” nhờ lỗ bắt ốc 1/4-20 có ở cả hai bên ngàm

  • Giữ nguyên lỗ USB-C để sạc mà không cần tháo thiết bị khỏi vỏ

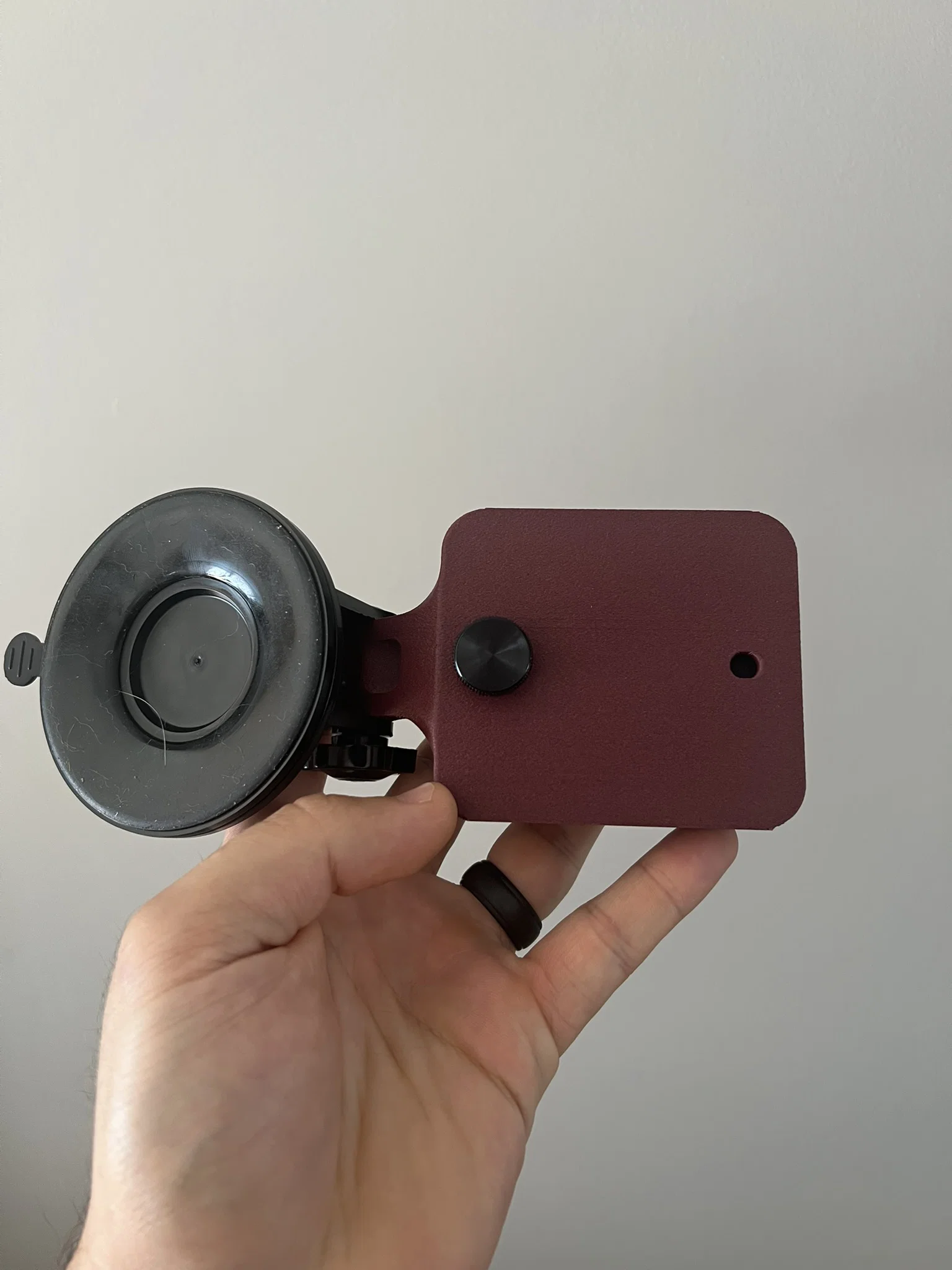

  • Xoay RaceBox được 180 độ, song song với suction cup mount

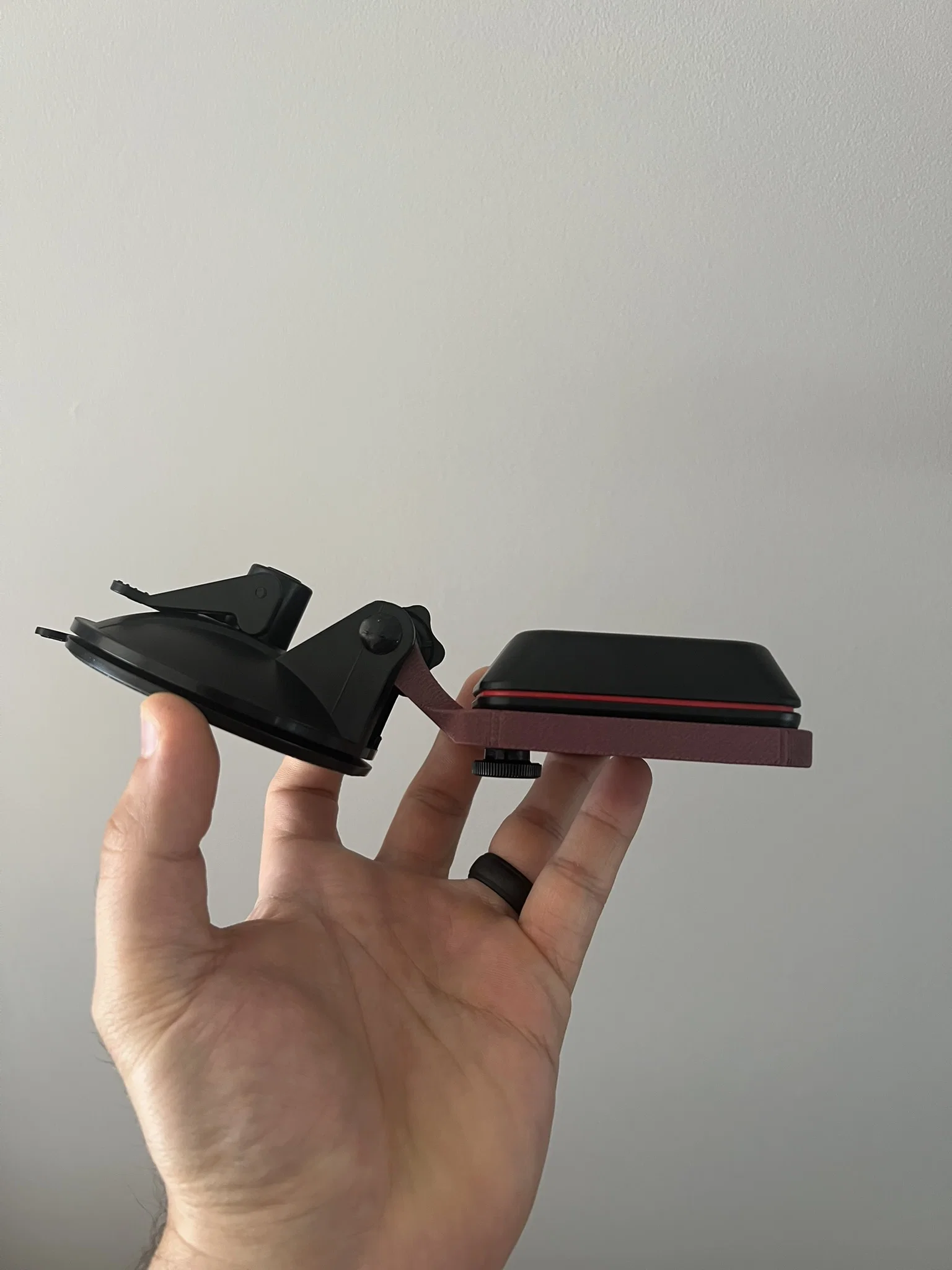

  • Vươn ra xa hơn so với đế suction cup, nên bạn gạt/cài lever của suction cup dễ hơn

Recommended Print Settings:

Plain ASA:

  • X-Y Hole Compensation .1

  • Walls: 4

  • Brim: Outer Brim

  • Infill: 15% (hoặc cao hơn) Gyroid

  • Support Material: Yes

  • Print orientation: Long side wall touching build plate

  • Layer Height: 0.24mm (với nozzle 0.6mm)

  • Speeds: Giảm Wall Speeds xuống 150mm/s và 180mm/s lần lượt cho outer và inner

Recommend to print with ASA-CF (Fiberon ASA CF-08 cho kết quả rất tốt về độ chính xác kích thước):

  • Không cần X-Y hole compensation

  • Walls: 2

  • Brim: None

  • Infill: 15% (hoặc cao hơn) Gyroid

  • Support Material: Yes

  • Print orientation: Long side wall touching build plate

  • Layer Height: 0.24mm (với nozzle 0.6mm)

  • Support Interface Layers: 3

  • Support Interface Spacing: 0.2mm
