Vỏ SpoolSense Standalone Scanner (ESP32-S3-Zero + PN5180 + LCD I2C 16x2)

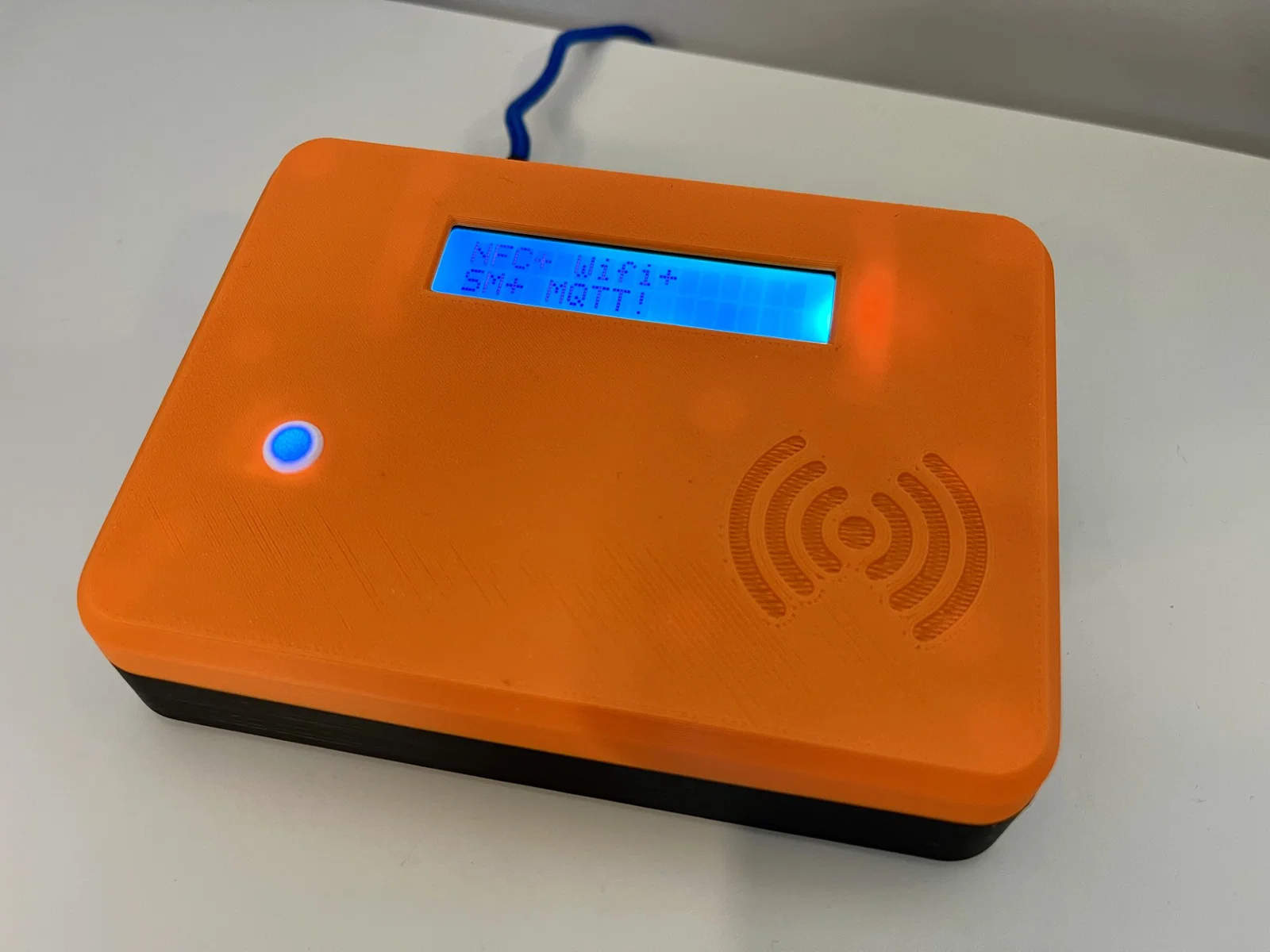

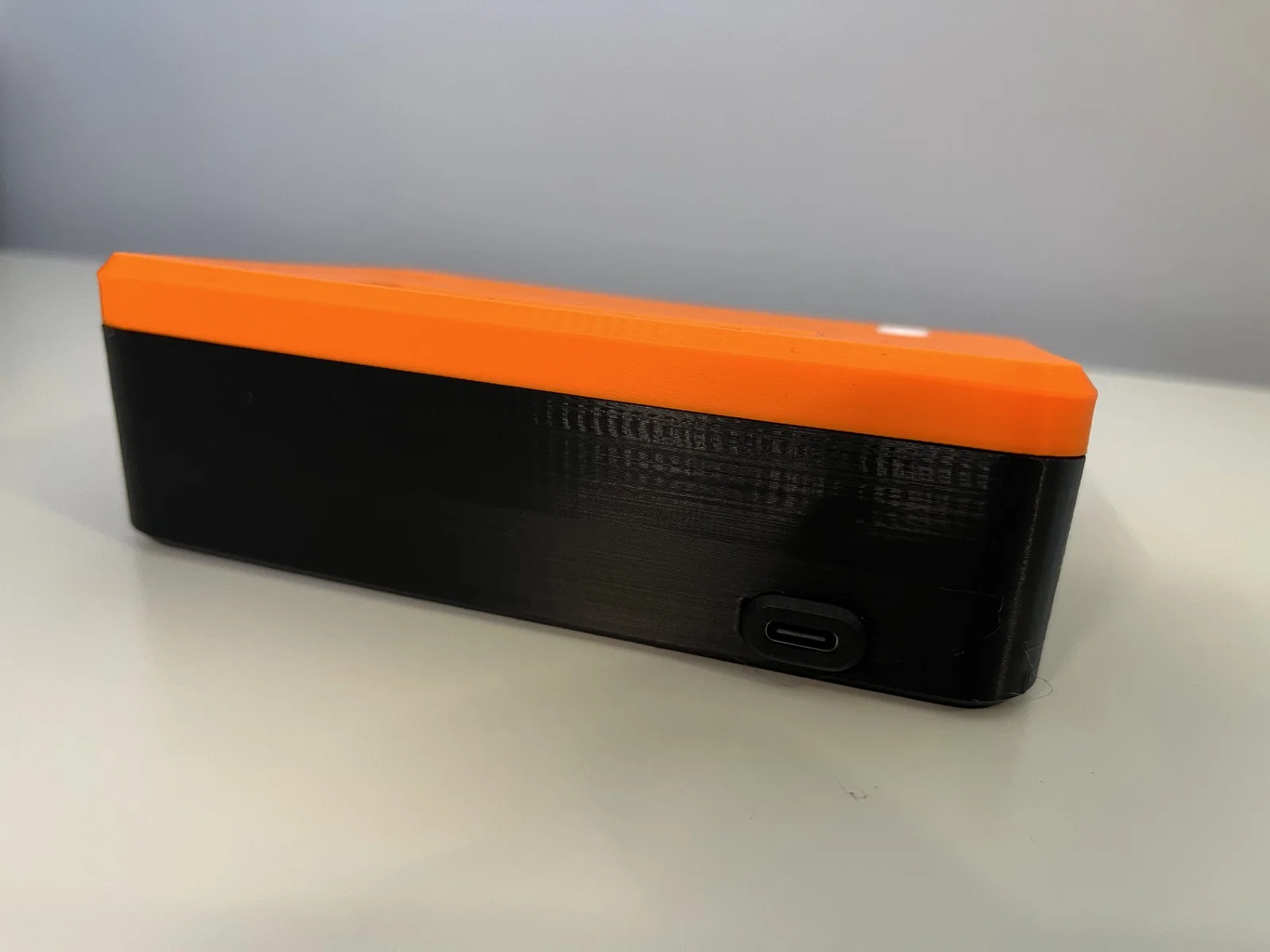

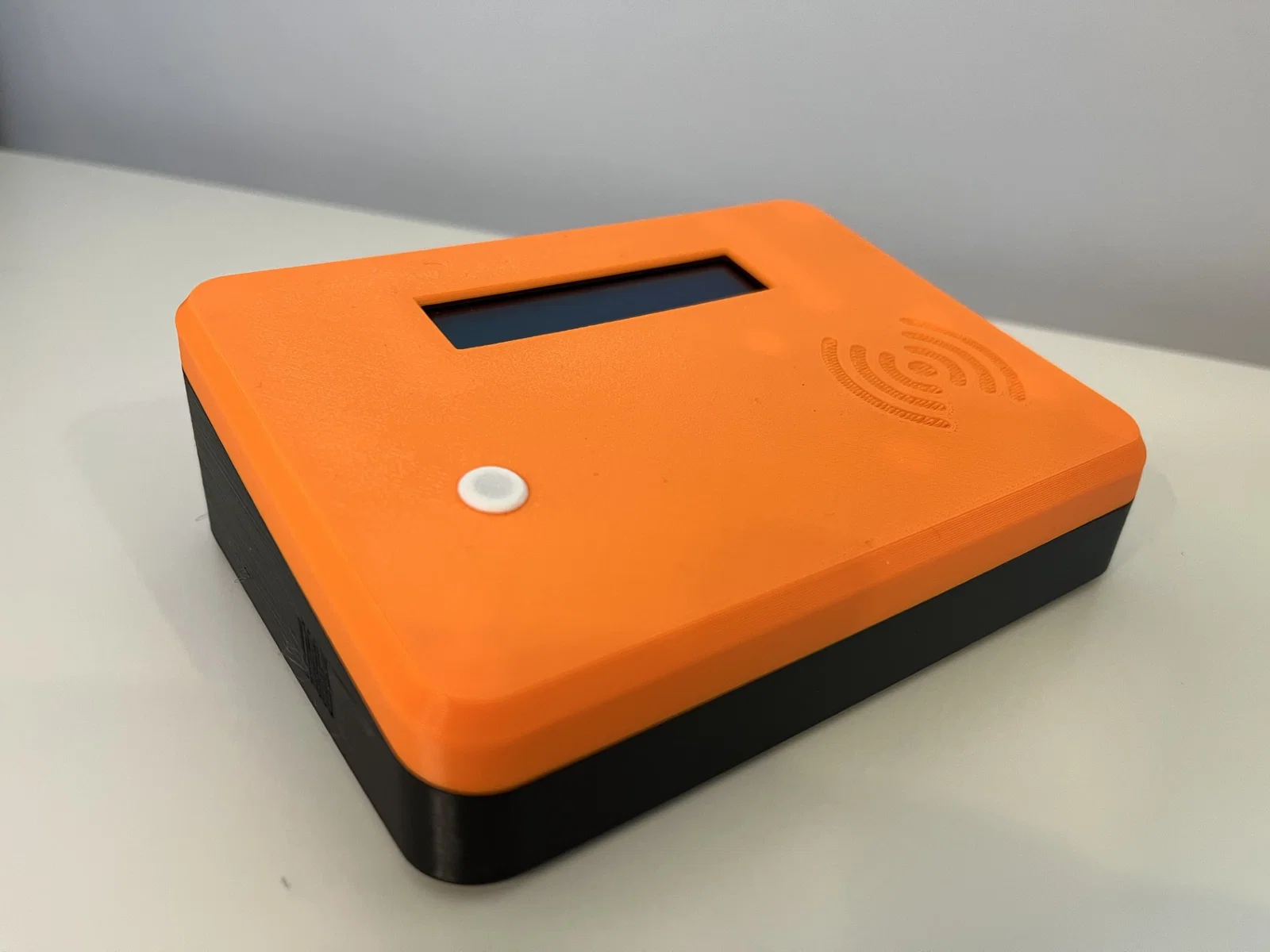

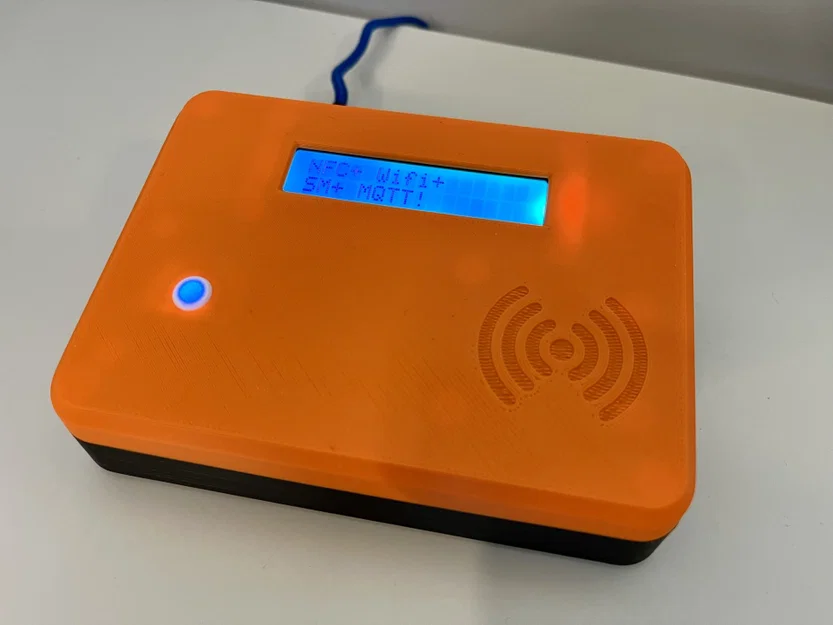

Đây là vỏ standalone 4 phần được thiết kế cho dự án SpoolSense, làm riêng để lắp ESP32-S3-Zero, đầu đọc NFC PN5180, và màn hình 16x2 I2C LCD.

Mục tiêu của thiết kế này là tạo một cụm máy quét gọn gàng, để bàn tiện dụng — dễ in, dễ lắp, dễ dùng — đồng thời giữ anten NFC sát bề mặt quét nhất có thể để đọc thẻ ổn định.

Thiết kế là một cụm độc lập hoàn toàn, rất hợp để đặt cạnh máy in hoặc khu vực lưu trữ filament.

Vỏ này gồm 4 chi tiết in:

• Top

  • Không cần support

• Bottom

  • Chỉ cần support cho 4 trụ ở góc

• LED Diffuser

  • Nên in bằng filament trắng hoặc trong suốt để hiệu ứng đẹp nhất

  • Khuyến nghị layer height 0.1mm

• Feet (Tuỳ chọn)

  • In bằng TPU

Vỏ này là một phần của hệ sinh thái SpoolSense – dự án open-source để theo dõi cuộn filament bằng NFC.

Toàn bộ dự án, firmware, và hướng dẫn đi dây tổng quan: https://spoolsense.org

Thông tin lắp ráp cho mẫu scanner này xem tại đây: https://github.com/SpoolSense/spoolsense_scanner/tree/main/usermods/plasticsnake

Bill of Materials (BOM)

• ESP32-S3-Zero https://www.aliexpress.com/item/1005009890203011.html

• PN5180 NFC RF Sensor https://www.aliexpress.com/item/1005010338513783.html

• LCD1602 I2C Display (+PCF8574 adapter) https://www.aliexpress.com/item/1005006100081942.html

• 4x6 Double-Sided Prototype PCB Board https://www.aliexpress.com/item/4000300483401.html

• USB Charging Port Module https://www.aliexpress.com/item/1005006544322183.html

• JST Connector Kit (2-pin & 4-pin) https://www.aliexpress.com/item/33009421559.html

• 2.54mm Male & Female Pin Headers (breakaway) https://www.aliexpress.com/item/1005007235591794.html

• 4 × M3 x 4mm - Bắt bo scanner PN5180

• 4 × M3 x 5mm - Bắt màn hình LCD

• 4 × M3 x 5mm - Siết cố định Bottom vào Top

• 2 × M2 x 6mm - Bắt prototype PC
