OnionCat là khung micro quadcopter cho cánh 2,5" (tới 68mm), dùng motor brushless 11xx (1103/1104/1105). Hỗ trợ stack 20x20mm cao tối đa 20mm, có chỗ cho ESC 25x14mm và camera 13x13mm.
Mô tả
OnionCat là một khung micro quadcopter nhỏ.

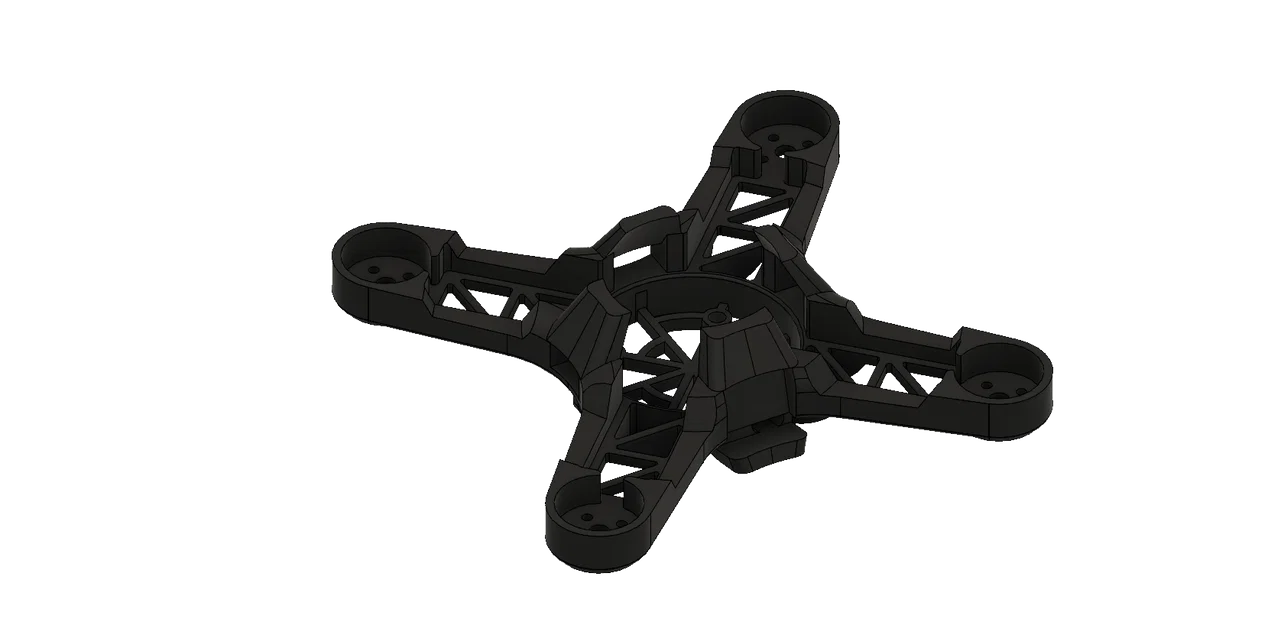

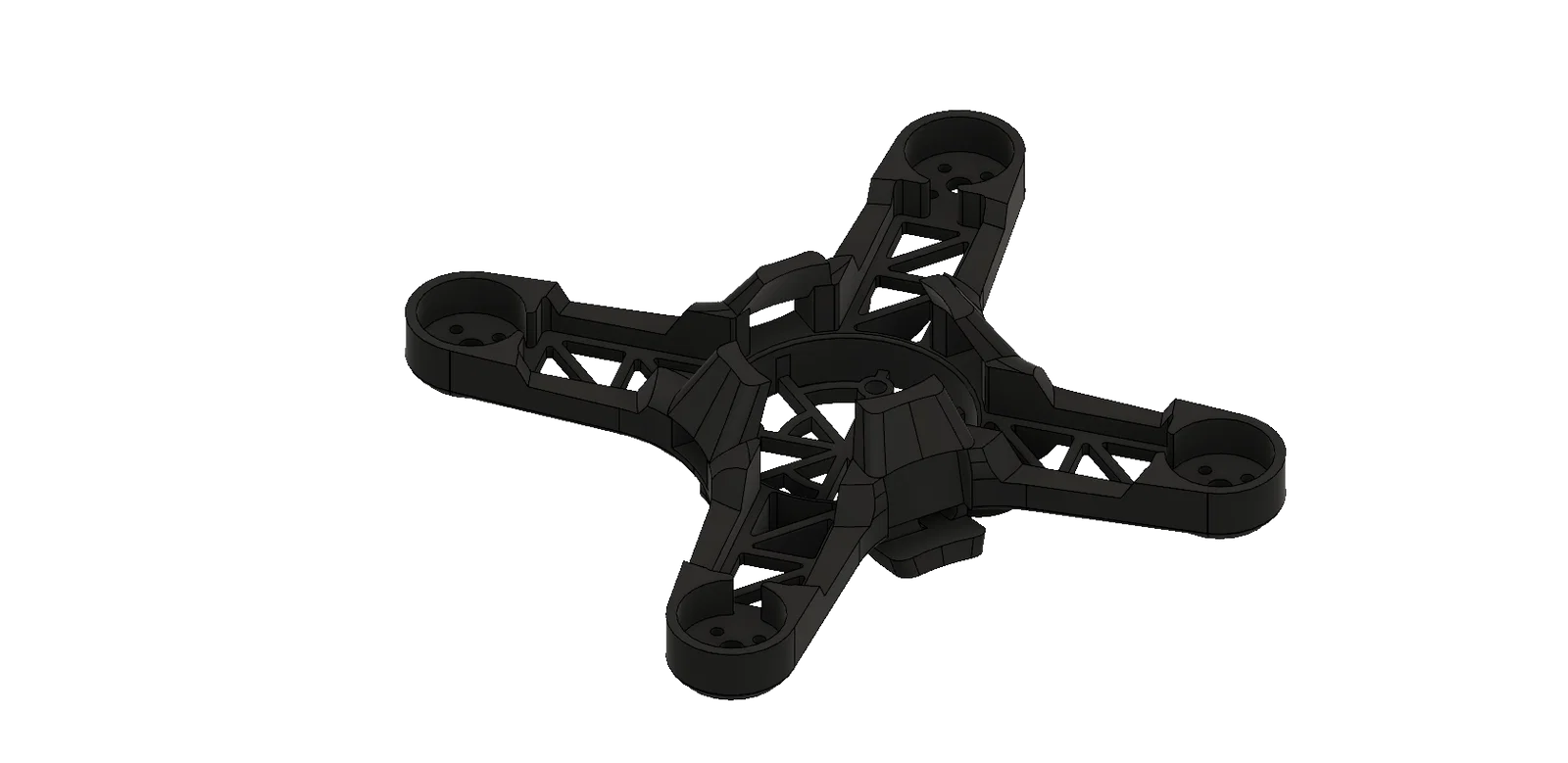

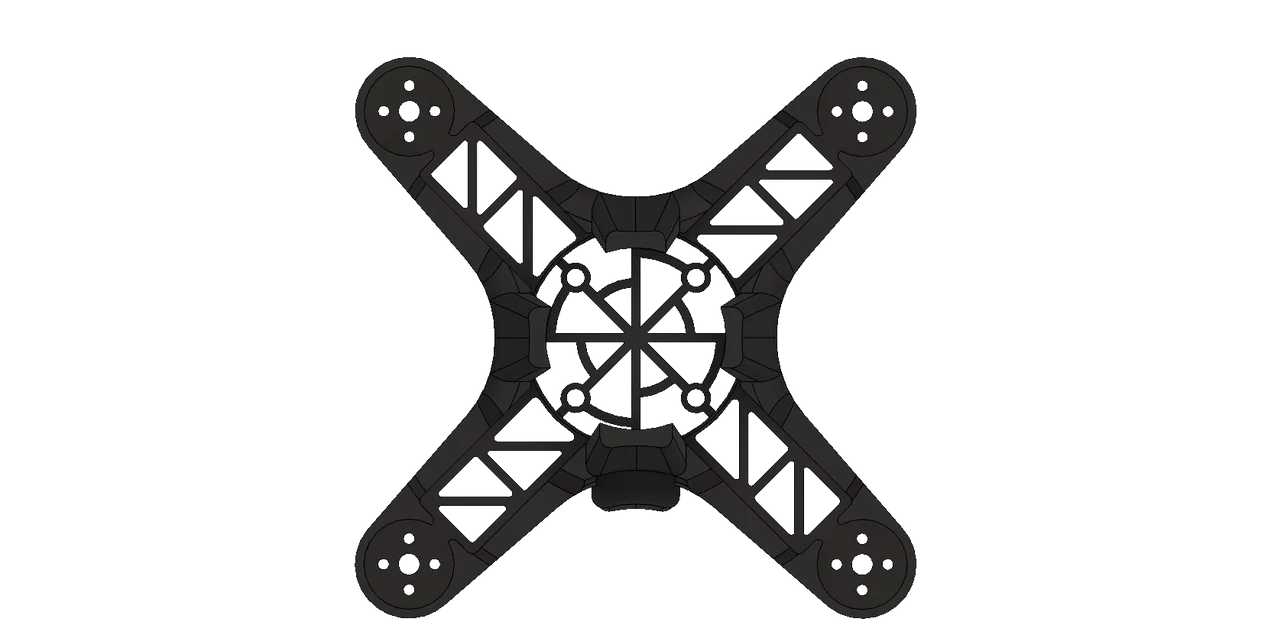

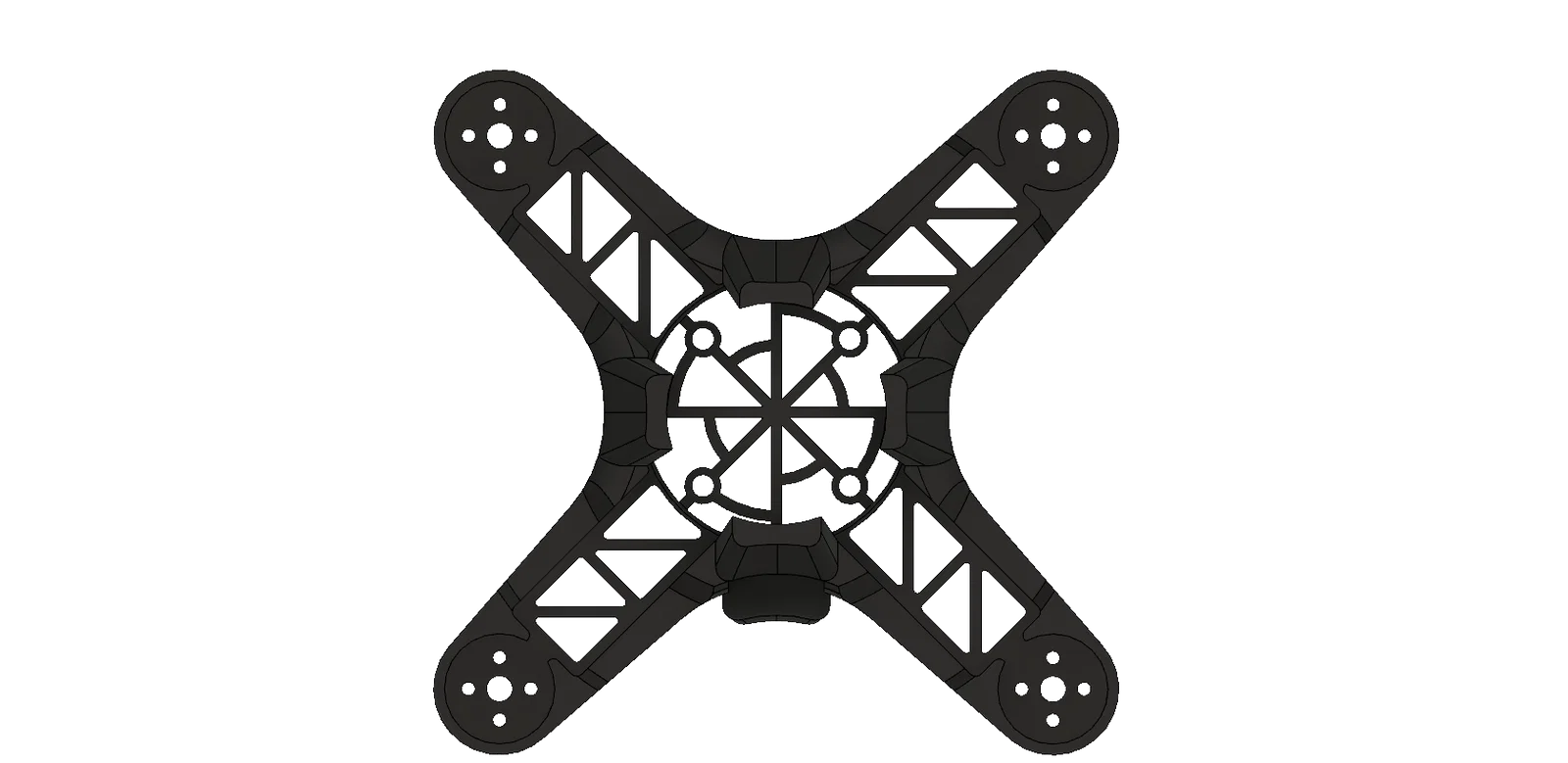

Khung nhỏ này dùng để build một micro quad với cánh 2,5" (hợp cánh 68mm) hoặc nhỏ hơn. Phần motor được thiết kế để lắp motor brushless cỡ 11xx như 1103 và 1104, có thể cả 1105. Thể tích khoang trung tâm có thể chứa một stack 20x20mm với chiều cao tối đa 20mm. Trong các tay có chỗ cho ESC nhỏ 25x14mm. Khoang camera dự kiến vừa khít một camera 13x13mm. Có một khe để cắm cáp USB, tuy nhiên tuỳ vị trí cổng USB trên FC mà có thể sẽ hơi khó cắm vào.
Lưu ý: Thiết kế này gồm 2 file, một file đánh dấu M2 cho lỗ bắt vít M2 của stack, file còn lại cho M3.

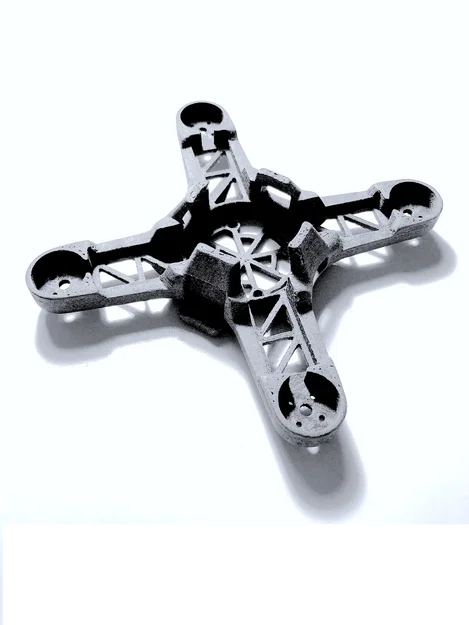

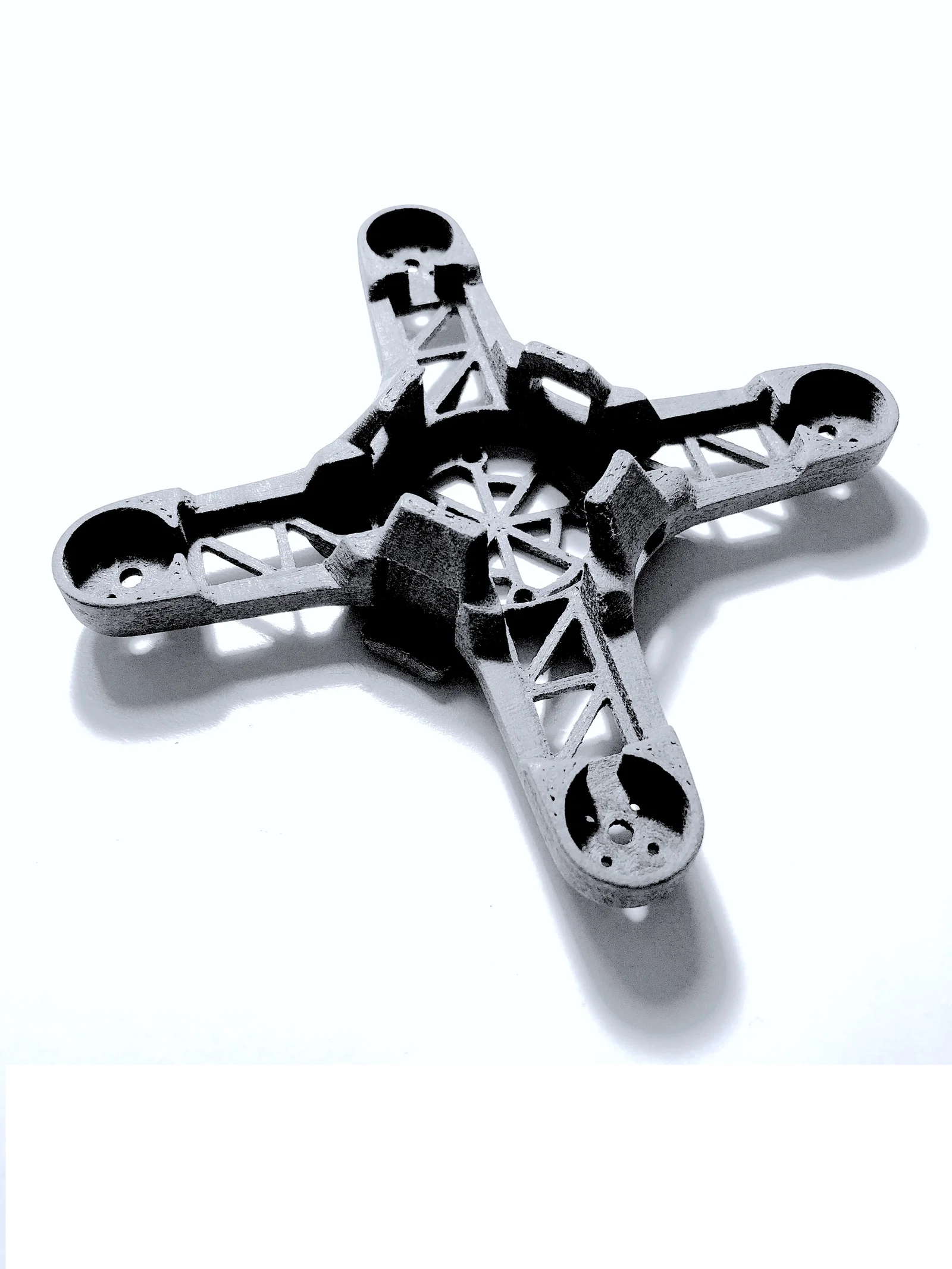

Mình đã in mẫu này bằng PETG và PETG carbon, độ cứng rất ổn nhưng khuyến nghị infill cao. Thiết kế này cần supports.
Chúc bạn build vui.
