Bản lề cửa gập thay thế cho Kermi Vario 2000 (in 3D)

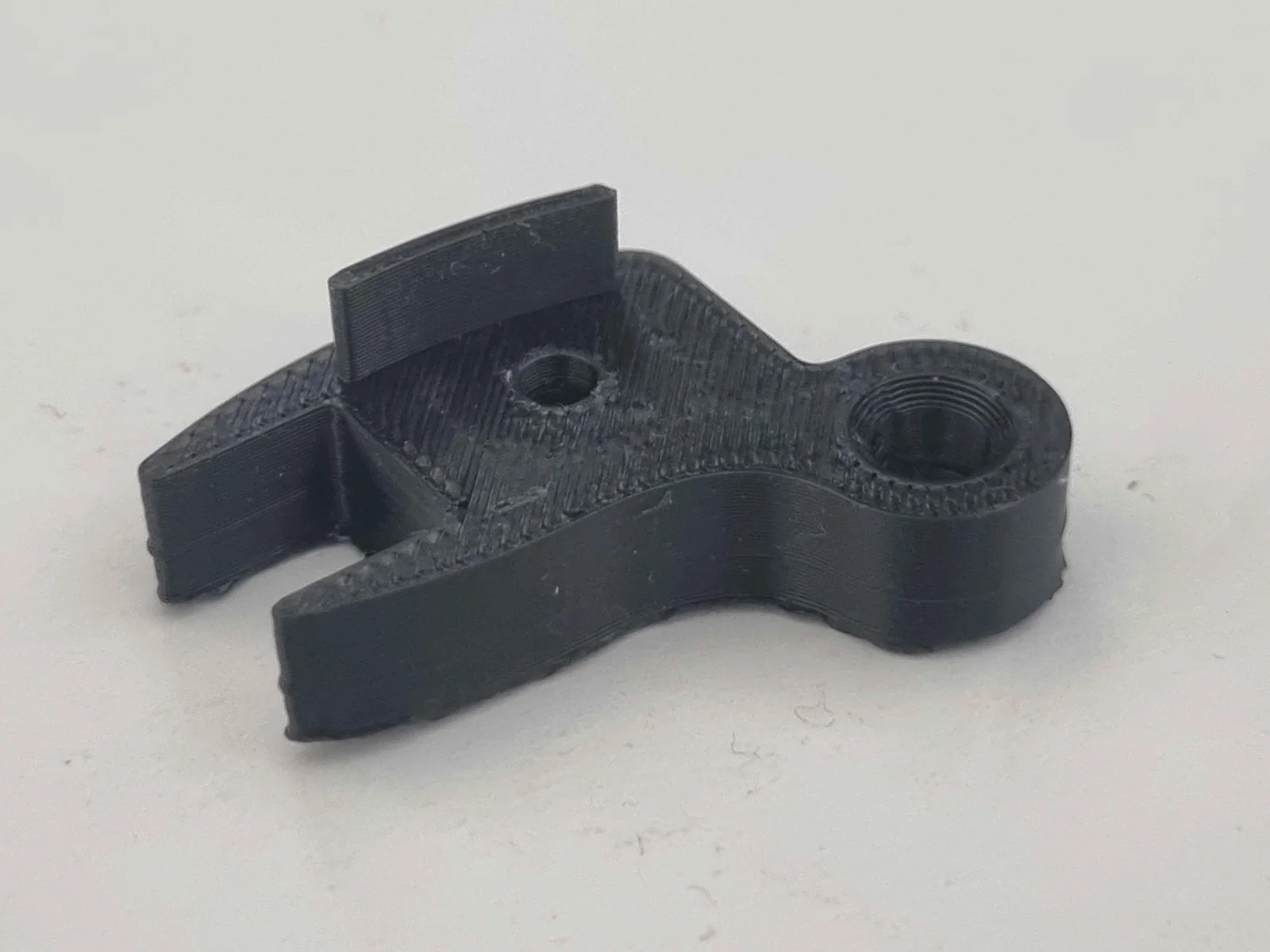

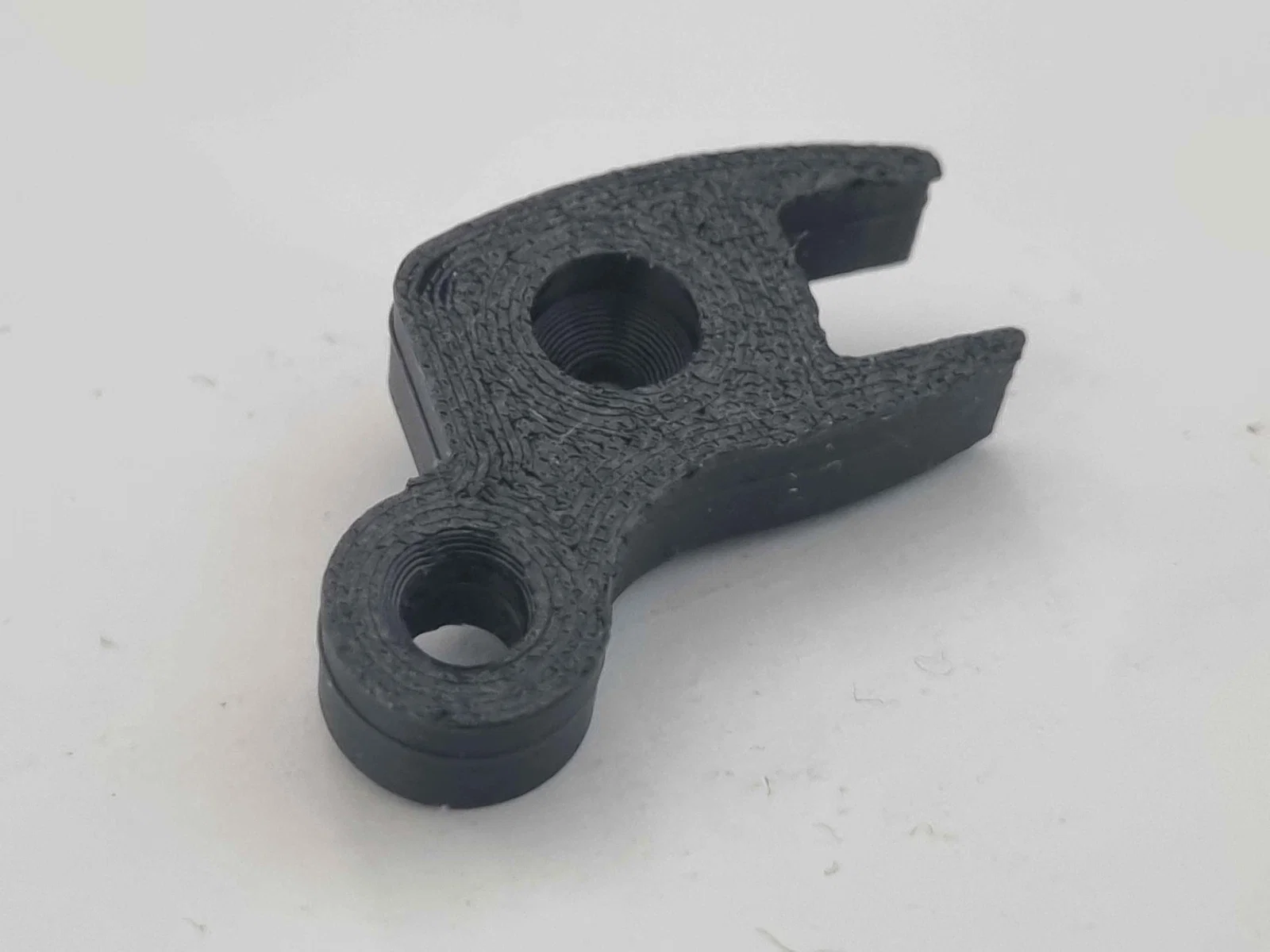

Đây là bản lề thay thế dạng aftermarket, có thể in 3D, được thiết kế để lắp vừa dòng cửa gập/vách tắm bồn tắm Kermi Vario 2000.

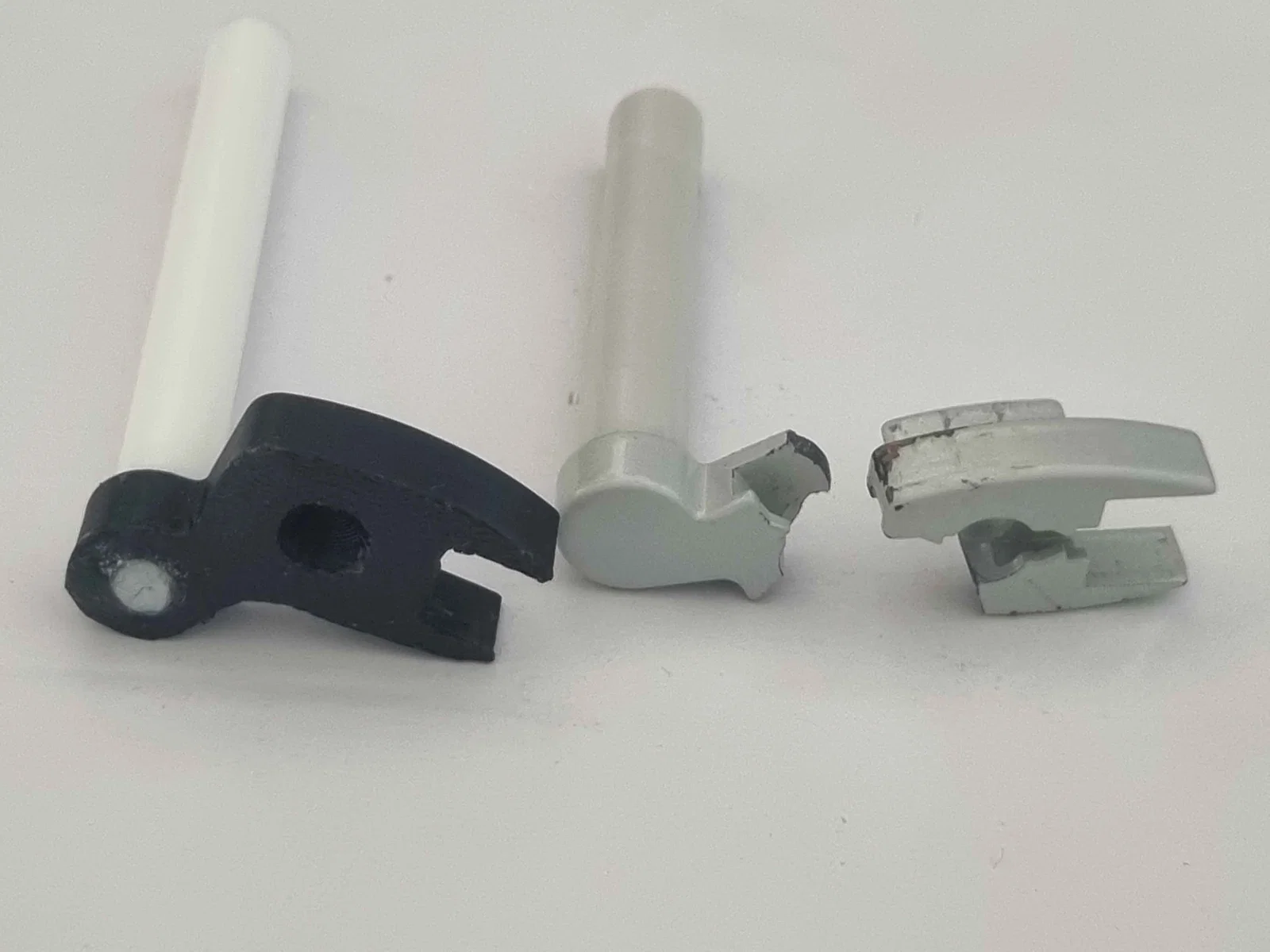

Nếu bản lề kim loại zin của bạn bị nứt theo thời gian, model này sẽ khôi phục lại chức năng xoay/gập của tấm vách tắm mà không bị xệ.

Vật liệu: Khuyến nghị mạnh dùng PETG, ABS hoặc ASA cho chi tiết này.
PLA thường sẽ xuống cấp nhanh trong môi trường phòng tắm do độ ẩm cao và nước ấm liên tục.

Infill: KHÔNG dùng infill. Tăng số lớp tường (wall count) để chi tiết được lấp đầy hoàn toàn bằng các vòng tường (wall loops).
Cách này giúp hướng layer lines theo chiều chịu lực tốt nhất.

Phần cứng bổ sung:
- Ty 8mm. Mình dùng ty PTFE 8mm cắt dài khoảng ~7cm
- Keo để dán phần in 3D với ty PTFE

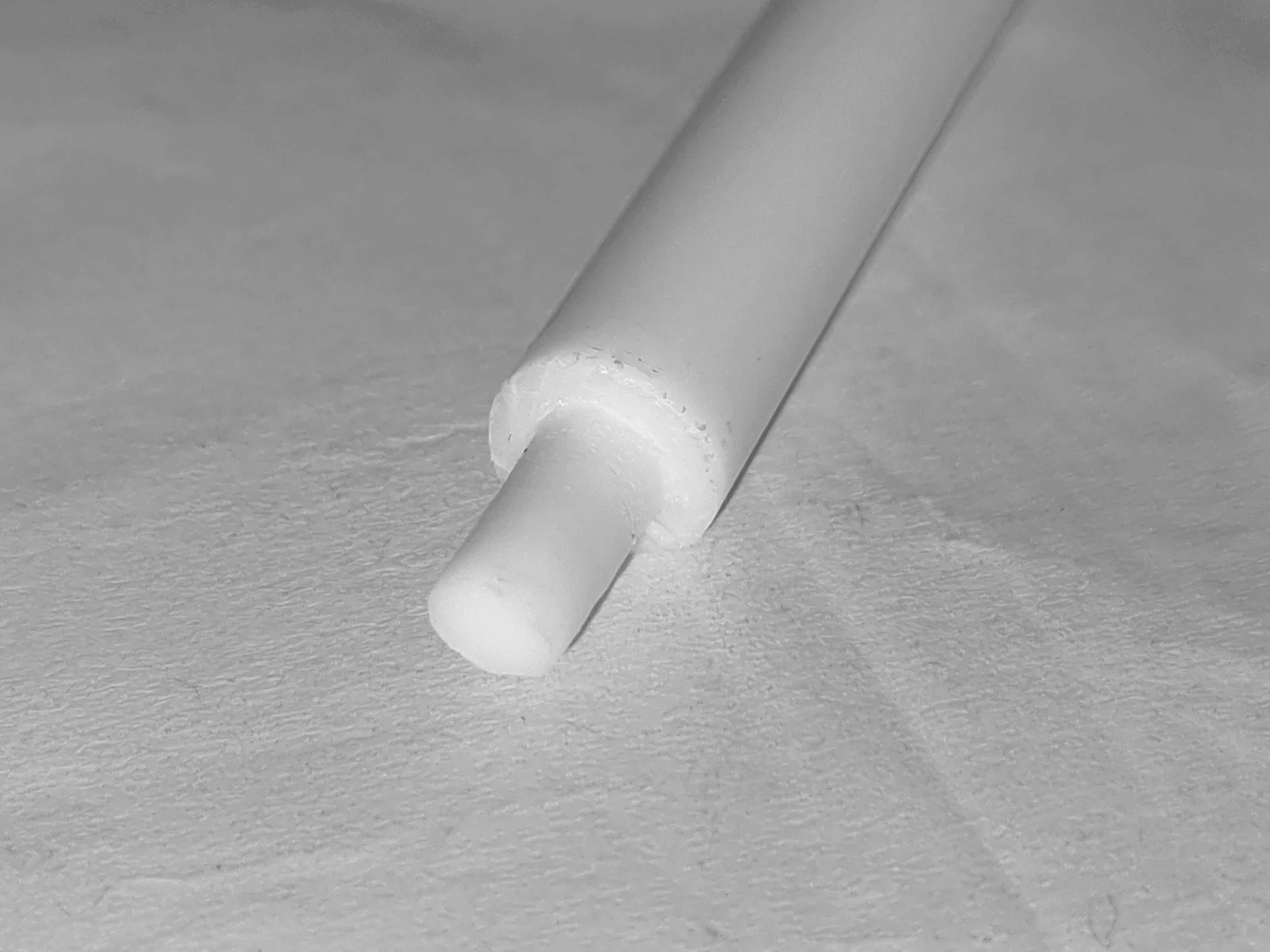

Lỗ cho ty PFTE đường kính 5 mm. Bạn phải gọt nhỏ ty PTFE lại để nhét vừa. Mình dùng dao bén. Nhớ cẩn thận khi phải dùng lực để cắt nhé!

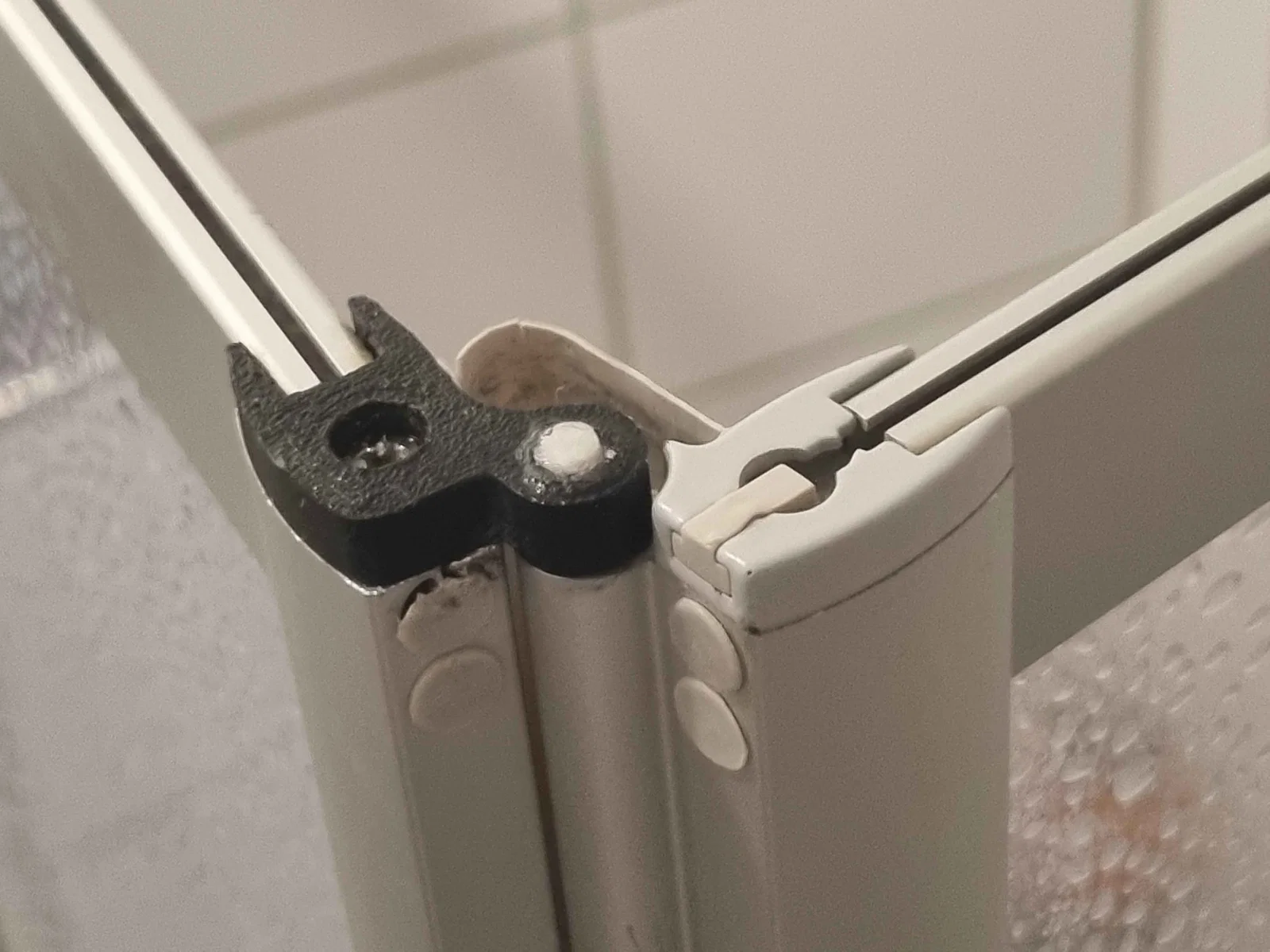

Bạn cần tháo hết phần phần cứng bị bể ra khỏi các cánh cửa đã tách rời, và giữ lại con vít đang giữ cái ngàm/bệ giữ bị bể.
Bạn cũng sẽ phải cắt bớt một chút ở màng silicone để chi tiết này lắp vừa.

Nếu bạn muốn chỉnh sửa model này thì đây là link Onshape:
https://cad.onshape.com/documents/f34d66234c530bec72a5dff4/w/c9a3f3ba803e4b217e664b5f/e/3b97599a31ba497755c0911b?renderM

Mình không rành vụ pháp lý này hoạt động sao, nhưng xin để một đoạn tuyên bố miễn trừ:
Đây là chi tiết thay thế độc lập dạng aftermarket do một người chơi DIY tự thiết kế. Đây không phải sản phẩm chính thức của Kermi GmbH, cũng không do Kermi GmbH sản xuất, chứng thực hay tài trợ. Tất cả tên hãng, dòng sản phẩm (Vario 2000) và nhãn hiệu thuộc quyền sở hữu của các chủ sở hữu tương ứng, và chỉ được dùng ở đây nhằm mục đích thông tin về tính tương thích thiết bị.
