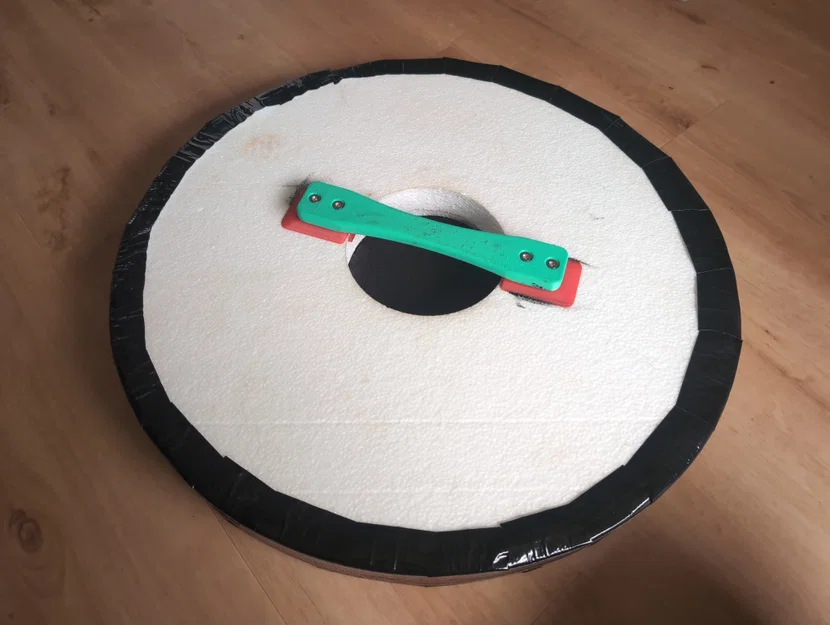

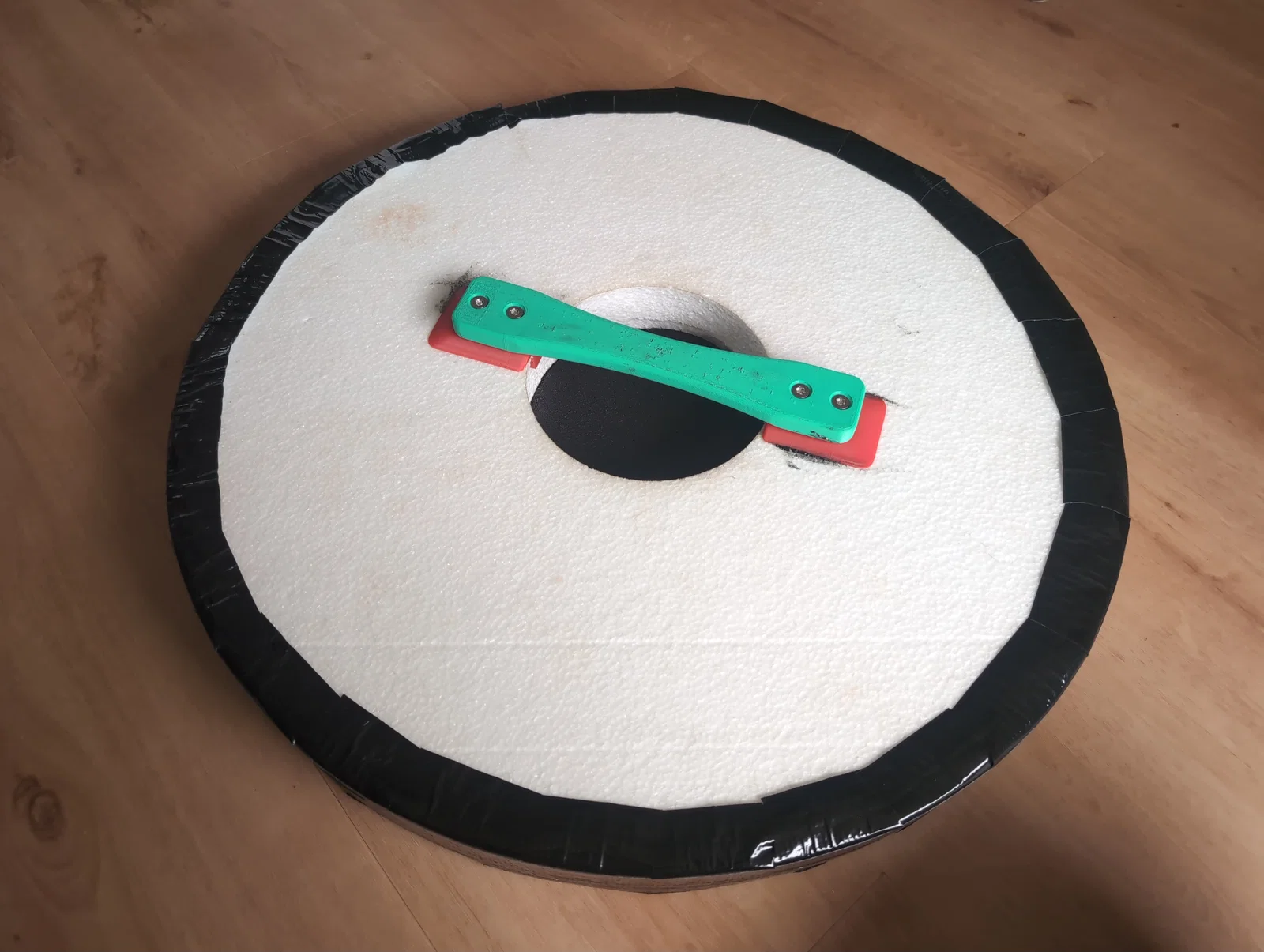

Hệ tay cầm khiên Jugger Shield Grip System

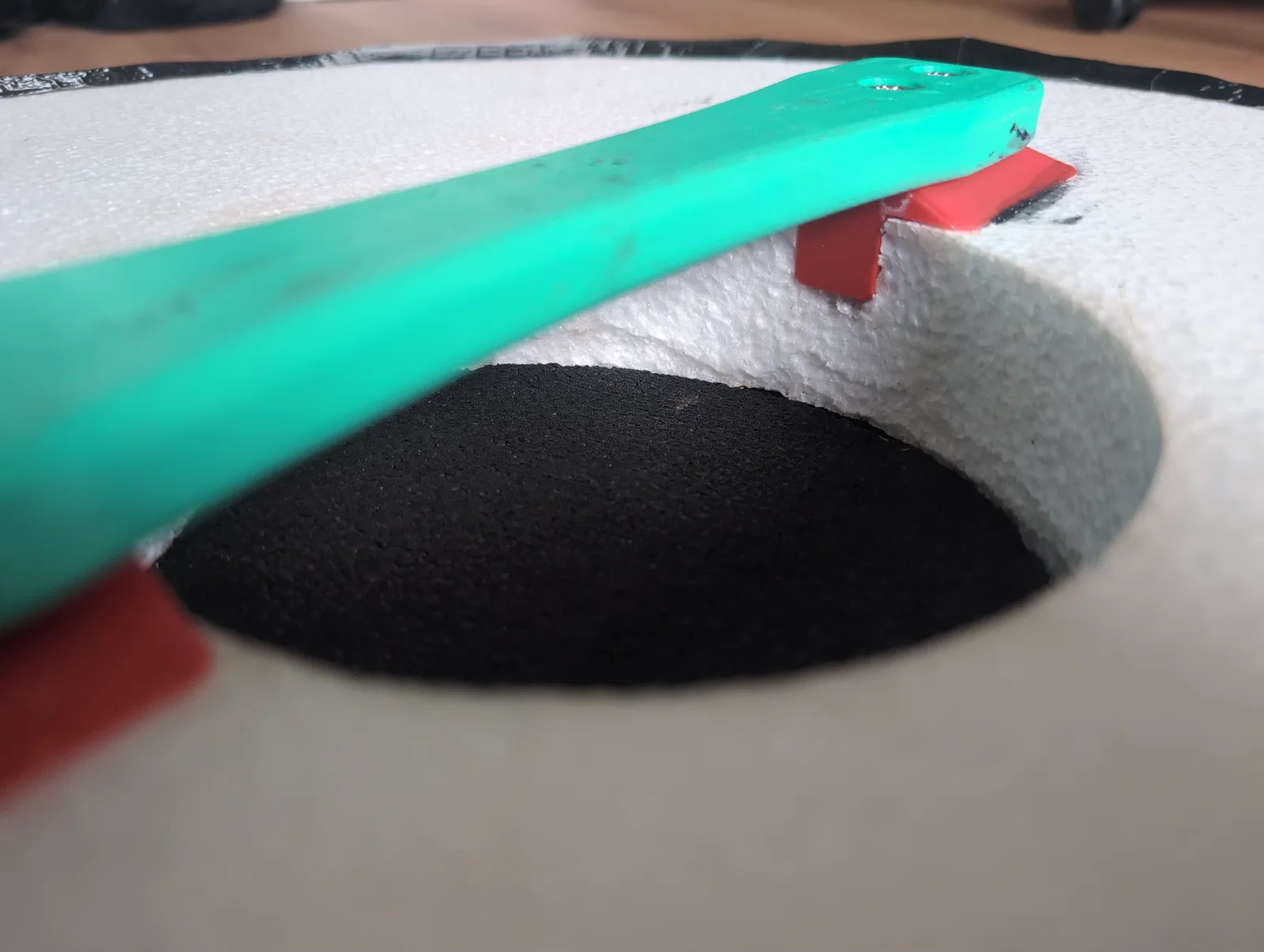

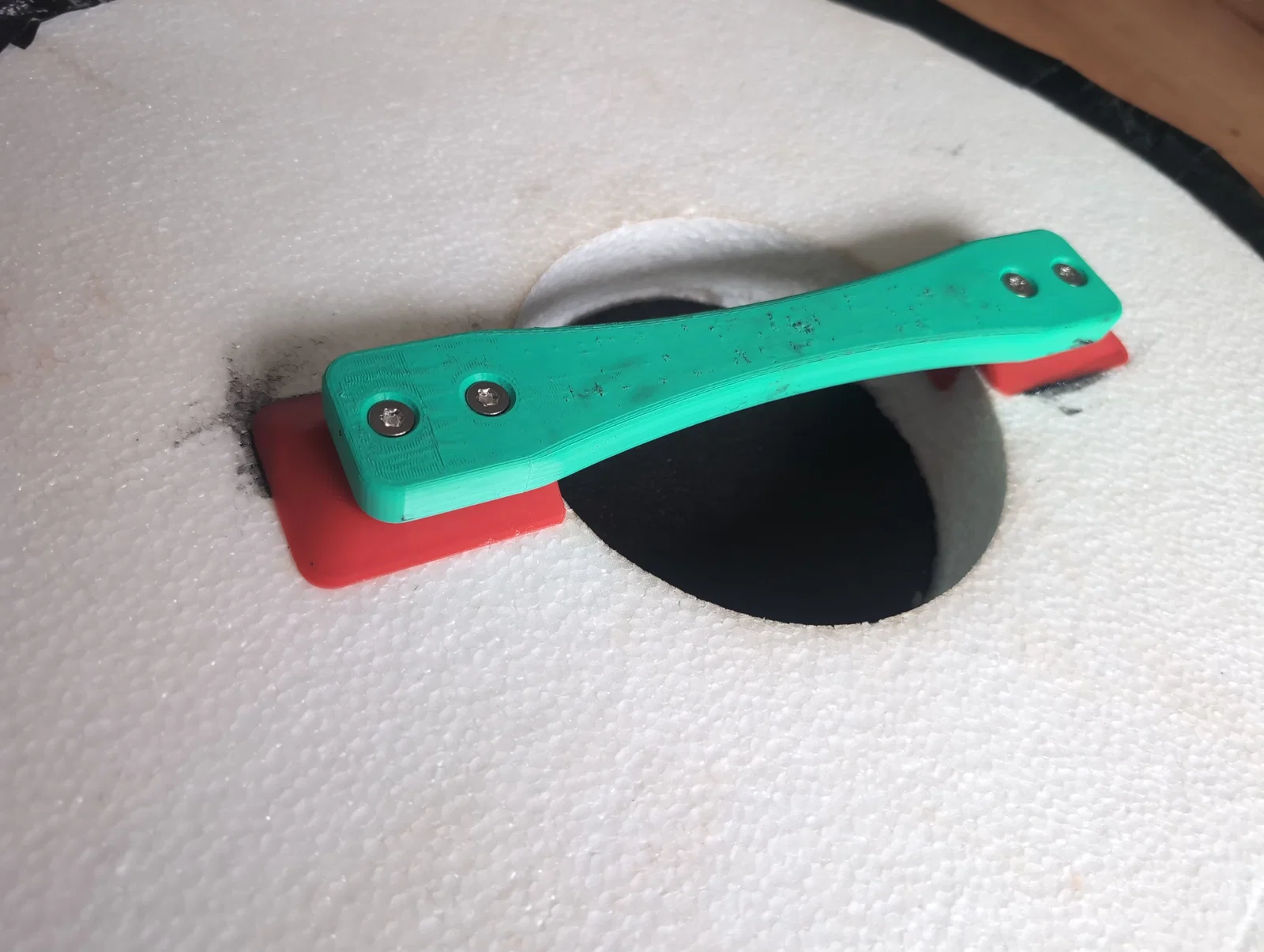

Hệ này hoạt động bằng cách dán các "base" in 3D lên và vào tấm khiên của bạn. Heat set inserts và ốc (M6!) cho phép bạn gắn một grip theo thiết kế riêng hoặc theo lựa chọn của bạn lên khiên, hoặc cũng có thể bỏ luôn cả hệ này nếu muốn.

Ban đầu mình thiết kế để dùng với khiên làm từ EPP, loại có lỗ khoét ở giữa. Tuy nhiên nếu khiên của bạn không có lỗ giữa, bạn vẫn có thể làm một grip khác và dùng chung với các base này.
Bạn gắn base trước, rồi gắn một trong các thiết kế grip của mình hoặc grip tự làm là xong, đem đi chơi được liền.

Về lỗ khoét giữa (Center Cutout)
Cái này quan trọng nha! Lỗ giữa của mình làm đường kính 160mm. Các grip của mình khớp theo kích thước này. Nếu lỗ giữa của bạn khác kích thước thì grip sẽ không vừa, và "Platzierschablone" cũng không vừa luôn. Nếu bạn vẫn thích hệ này thì cứ comment hoặc nhắn mình, mình có thể làm một phiên bản hợp với bạn.
Bạn cũng có thể tự làm bằng cách làm theo các bước ở mục "Custom Cutout".

Vật liệu in (Printing Materials)
Phần grip dùng PLA cũng được, nhưng vì các base có thể chịu lực va đập mạnh trong lúc để ngoài nắng nóng, nên mình cho chắc ăn và in base bằng ABS.

Về keo dán (Concerning Glue)
Mình dùng Boldt Turbocoll và thấy bám rất tốt, trừ khi bạn để khiên trong xe nóng như “đang sôi” suốt 2 tháng làm keo mềm ra. Ở phiên bản sau mình cũng dùng DeluPur, loại này chắc hơn và chịu nhiệt tốt hơn.

BOM

• 2x Base cho khiên của bạn

• 1x Grip theo lựa chọn của bạn

• 4x M6 Heat Set Inserts, loại dài sẽ tốt hơn

• in hoặc cắt laser cái "Platzierschablone"

• Keo mạnh, bám được với vật liệu khiên của bạn

• 4x ốc M6 phù hợp với grip của bạn

Các bước (Steps)

1. Ép/cấy inserts vào các lỗ trên base

2. Dùng "Platzierschablone" phù hợp hoặc dùng grip, rồi bắt base vào đó như thể nó là grip

3. Đặt combo Grip+Base lên vị trí lỗ khoét và chỉnh tới khi bạn thấy vừa ý

4. Đánh dấu viền phần gờ/protrusion của base lên mặt khiên

5. Dùng dao rọc khoét theo vùng đã đánh dấu để các gờ của base có thể lọt vào lỗ

6. Thử lắp để kiểm tra base đã vừa chưa

7. Che phủ khu vực xung quanh base

8. Bôi/xịt keo bạn chọn theo đúng hướng dẫn của keo

9. (Có thể là chờ keo khô theo đúng hướng dẫn)

10. Tháo ốc "Platzierschablone" ra rồi bắt grip vào base

11. XONG!

Custom Cutout
Nể bạn luôn! Bạn có thể dùng file PDF "Griff Designzeichnung" để làm grip của riêng bạn và cũng có thể dùng nó như một "Platzierschablone". Một grip về cơ bản chỉ là kích thước lỗ (tâm lỗ cách tâm lỗ 25mm và tâm lỗ cách tâm lỗ giữa 15mm) cộng với phần Center Cutout. Trường hợp của mình, Center Cutout là 160, nhưng bạn có thể dùng gần như bất kỳ đường kính nào bạn chọn.
Nếu bạn muốn hoặc cần hỗ trợ phần này thì cứ comment nha.
