Mô hình Heltec V3 3.2 Dummy (Kèm Ăng-ten) cho Dự án Meshtastic

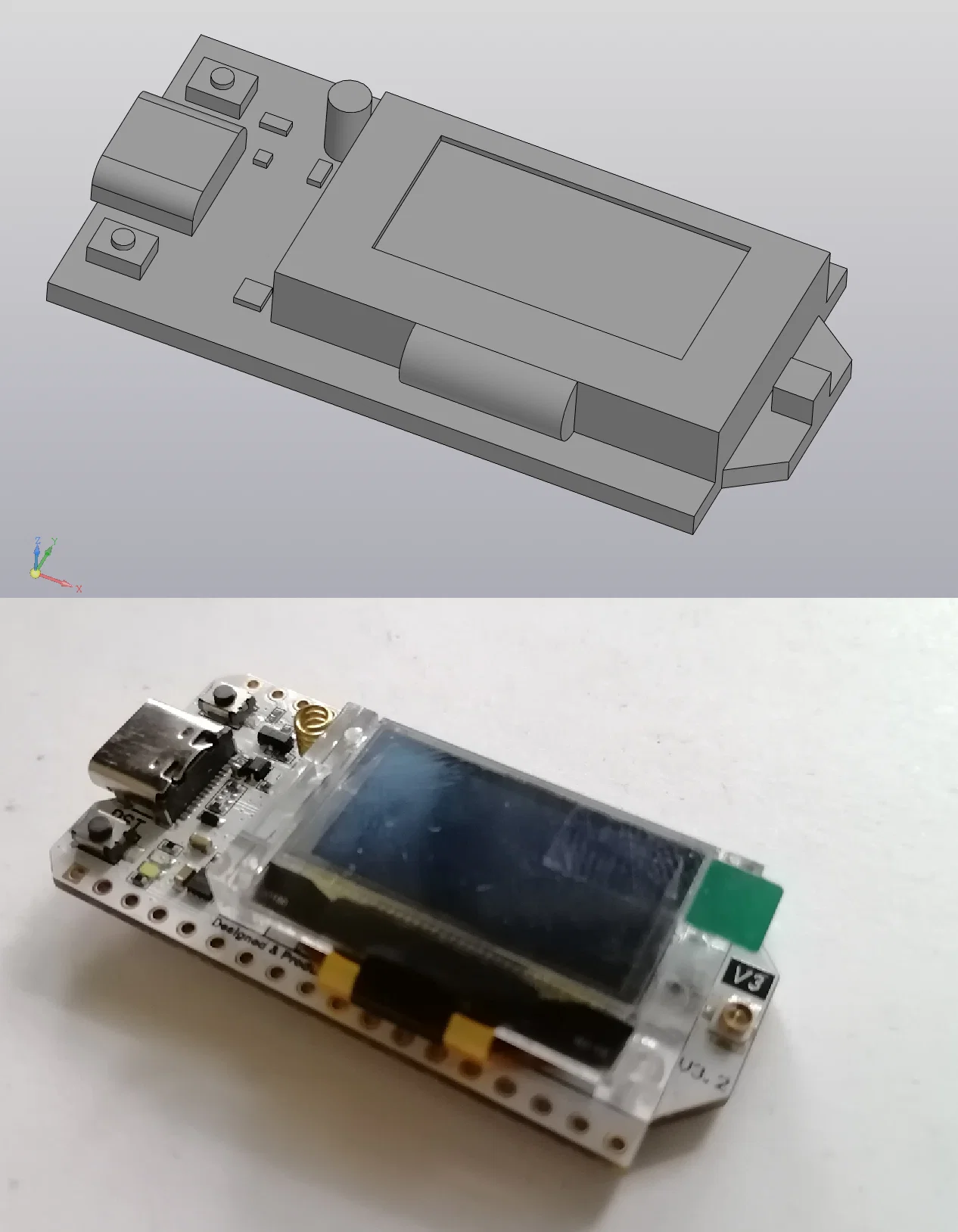

Mô hình Heltec V3 3.2 dummy và ăng-ten để in 3D

Nếu bạn đang làm việc với các dự án Meshtastic hoặc hệ thống truyền tin LoRa, chắc hẳn bạn đã quen thuộc với dòng board mạch Heltec V3. Đây là một mẫu mô hình 3D (dummy) được thiết kế riêng để mô phỏng kích thước thực tế của Heltec V3 phiên bản 3.2, đi kèm với cấu trúc ăng-ten. Việc sở hữu một mô hình giả lập (dummy) là cực kỳ hữu ích khi bạn cần thiết kế vỏ bảo vệ (case) hoặc khung treo mà không muốn mạo hiểm sử dụng trực tiếp bo mạch chính, tránh các rủi ro hỏng hóc đáng tiếc trong quá trình đo đạc.

Mô hình này đã được cập nhật lại vị trí các nút nhấn sao cho khớp hoàn toàn với thực tế, giúp bạn có được bản mẫu chính xác nhất để lên kế hoạch thi công. Bạn có thể dễ dàng in mô hình này ra để ướm thử vào các hộp đựng, từ đó căn chỉnh các lỗ khoét cho cổng sạc USB-C, nút nhấn và màn hình hiển thị. Đây là giải pháp tiết kiệm thời gian và công sức cho những anh em đam mê kỹ thuật, đặc biệt là những ai hay tự tay chế tạo các phụ kiện cho các dự án thông minh tại nhà.

Những lưu ý quan trọng khi in và sử dụng:

• Độ chính xác cao: Mô hình được thiết kế dựa trên thông số chuẩn của Heltec V3 3.2, đảm bảo khớp với các cổng kết nối và nút bấm.
• Vật liệu khuyên dùng: Bạn nên sử dụng nhựa PLA hoặc PETG để đạt được độ chi tiết cao và kích thước chuẩn xác nhất khi in.
• Cài đặt in 3D: Để đạt kết quả tốt nhất, hãy sử dụng layer height khoảng 0.16mm - 0.2mm, in với tốc độ vừa phải để các chi tiết nhỏ như vị trí nút bấm không bị biến dạng.
• Tích hợp ăng-ten: Thiết kế đi kèm phần ăng-ten giúp bạn tính toán được không gian cần thiết bên trong hộp đựng, tránh tình trạng bị cấn khi lắp ráp thiết bị thật vào trong vỏ bảo vệ.
• Hỗ trợ dự án Meshtastic: Đây là công cụ đắc lực cho những ai đang build trạm node Meshtastic, giúp tối ưu hóa thiết kế case theo phong cách cá nhân.

Sử dụng mô hình dummy này sẽ giúp quá trình hiện thực hóa các ý tưởng thiết kế vỏ máy của bạn diễn ra suôn sẻ và chuyên nghiệp hơn rất nhiều. Hãy in ngay để bắt tay vào dự án tiếp theo của mình nhé!
