Nắp trước nút nhấn chống nước có đèn cho vỏ ESP32 relay 4 kênh

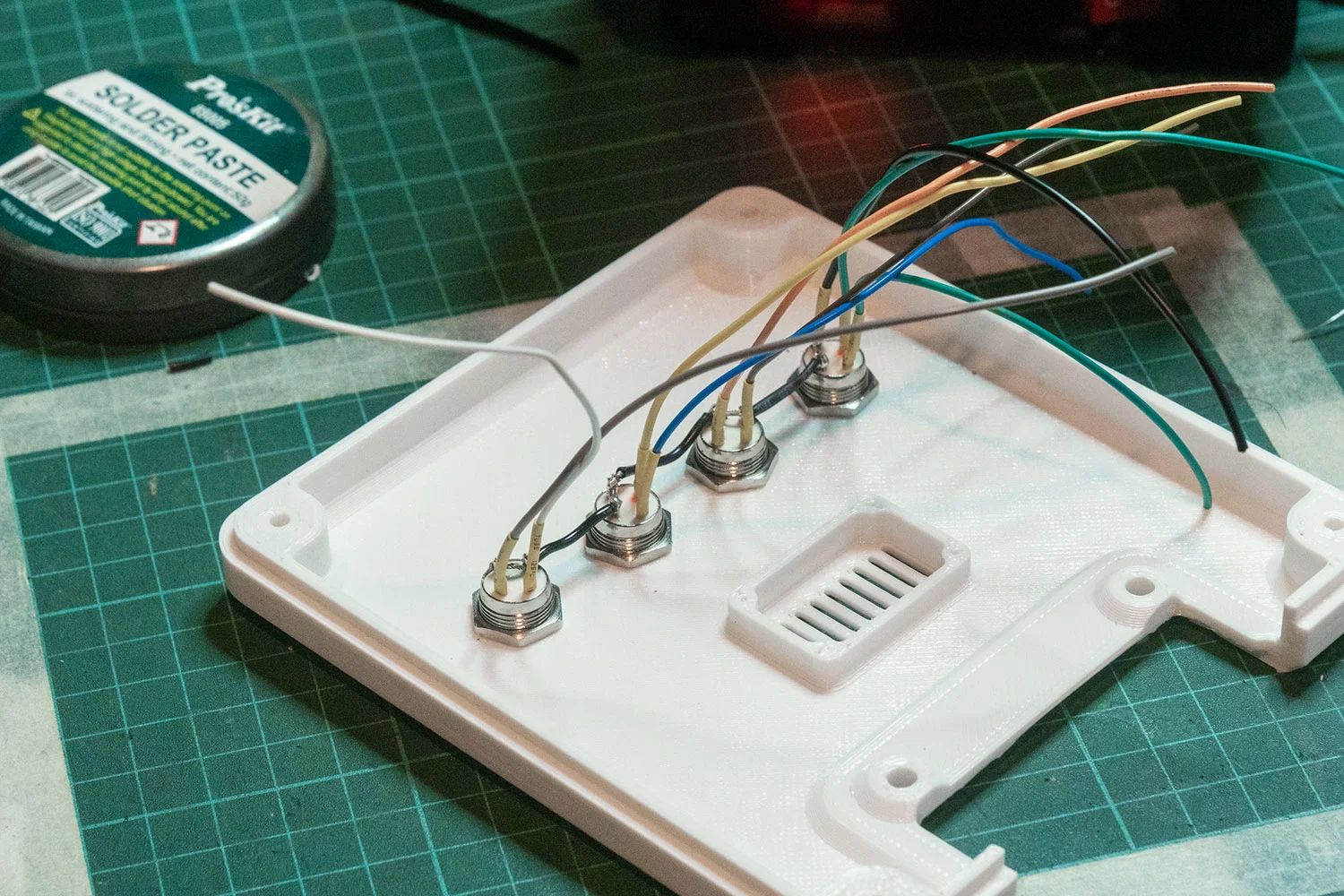

Bản remix này thay thế mặt trước nguyên bản và PCB LED tuỳ biến bằng bốn nút nhấn 12 mm illuminated waterproof push buttons (bản LED 3V–6V). Nút bấm được nối trực tiếp vào các GPIO của ESP32, còn vòng LED dùng các GPIO của relay để hiển thị trạng thái relay. Cách làm này đơn giản hơn, không cần PCB tuỳ biến và rất hợp nếu bạn muốn dùng linh kiện có sẵn ngoài thị trường.

Tính năng

• Không cần PCB LED tuỳ biến

• Dùng nút nhấn chống nước có đèn chuẩn 12 mm

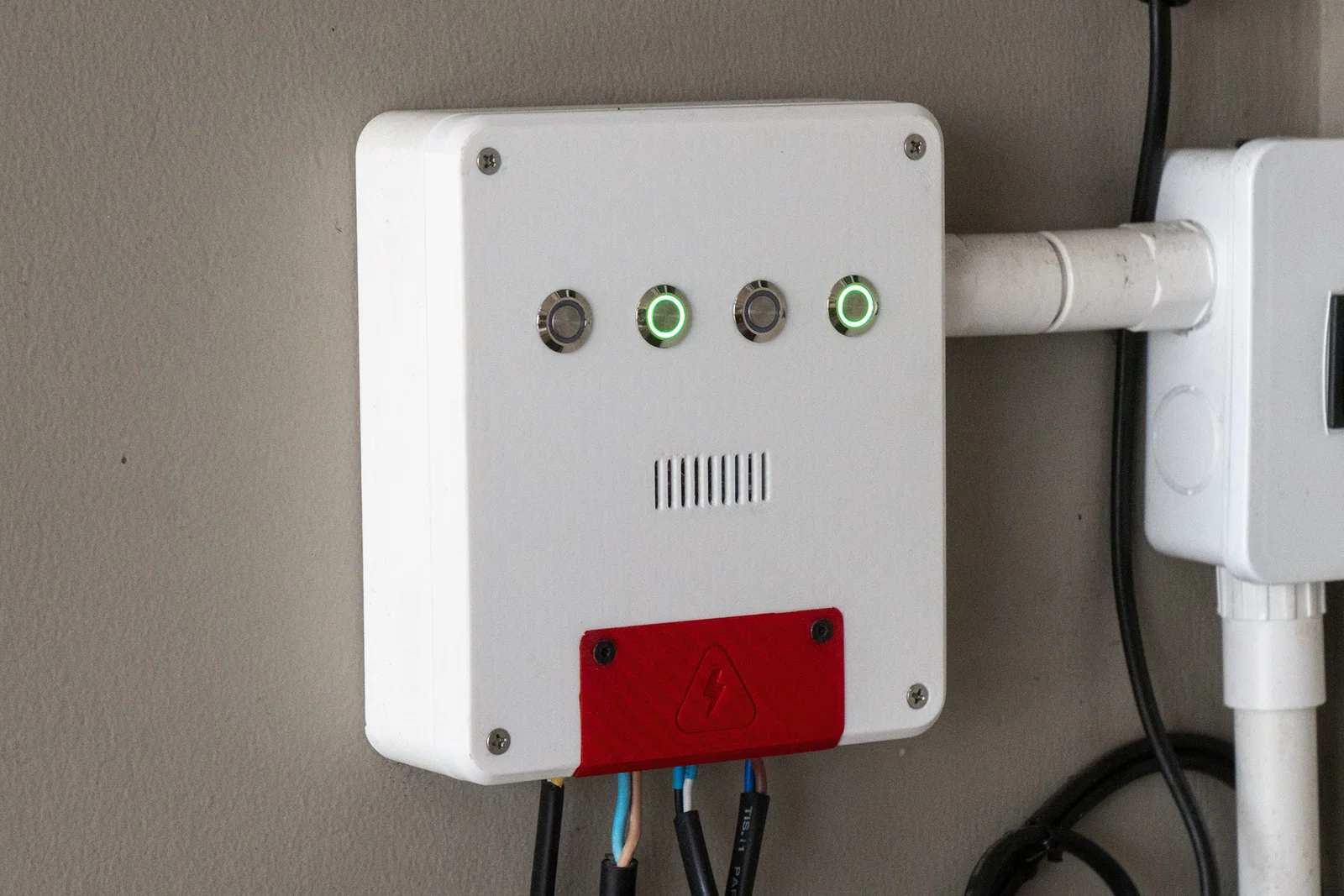

• Vòng LED tích hợp hiển thị trạng thái relay

• Giữ nguyên enclosure và cấu hình ESPHome như thiết kế gốc

• Rất hợp cho lắp đặt ở xưởng, garage hoặc ngoài trời

Lưu ý: Bản remix này chỉ bao gồm mặt trước (front cover) thay thế. Tất cả các phần enclosure còn lại giống y như dự án gốc.

Hướng dẫn build đầy đủ, sơ đồ đi dây, firmware ESPHome và hướng dẫn lắp ráp:
https://simplymaker.net/3d-printing/3d-print-esp32-4-channel-relay-module-enclosure/#waterproof-button
