Hệ thống Reusable OpenPrintTag System tái sử dụng (FreeCad parametric)

Đây là một thiết kế hệ thống OpenPrintTag với một tagplate tái sử dụng dạng generic và một insert adapter tham số (parametric) để phù hợp với loại spool filament bạn dùng.

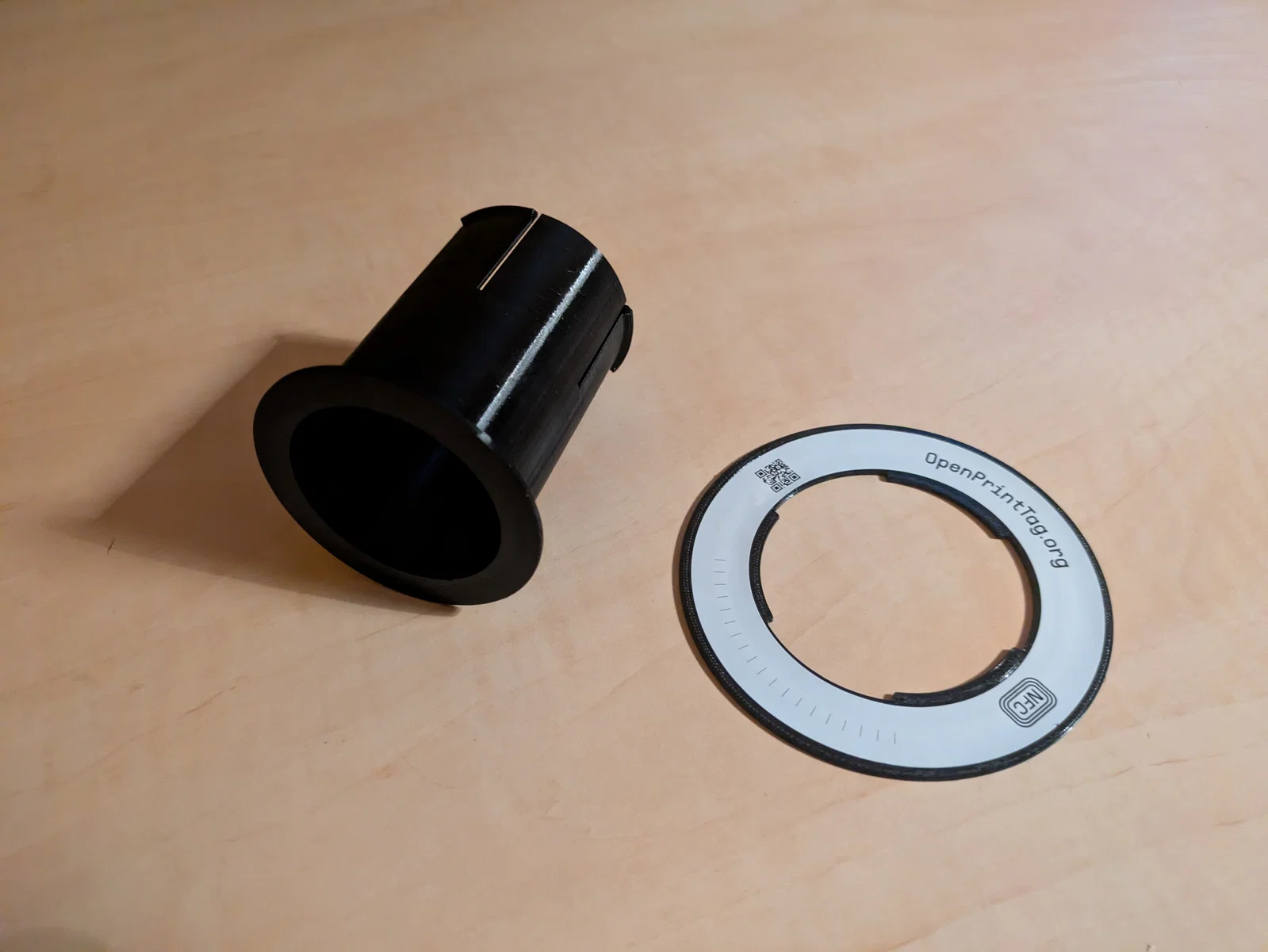

Hiện đã có nhiều holder OpenPrintTag cho nhiều hãng và loại filament khác nhau, nhưng mình muốn một hệ thống mà OpenPrintTag có thể tái sử dụng 100%, đồng thời có cách dễ dàng để tạo holder đúng cho từng spool filament cụ thể. Hệ thống gồm 2 phần:

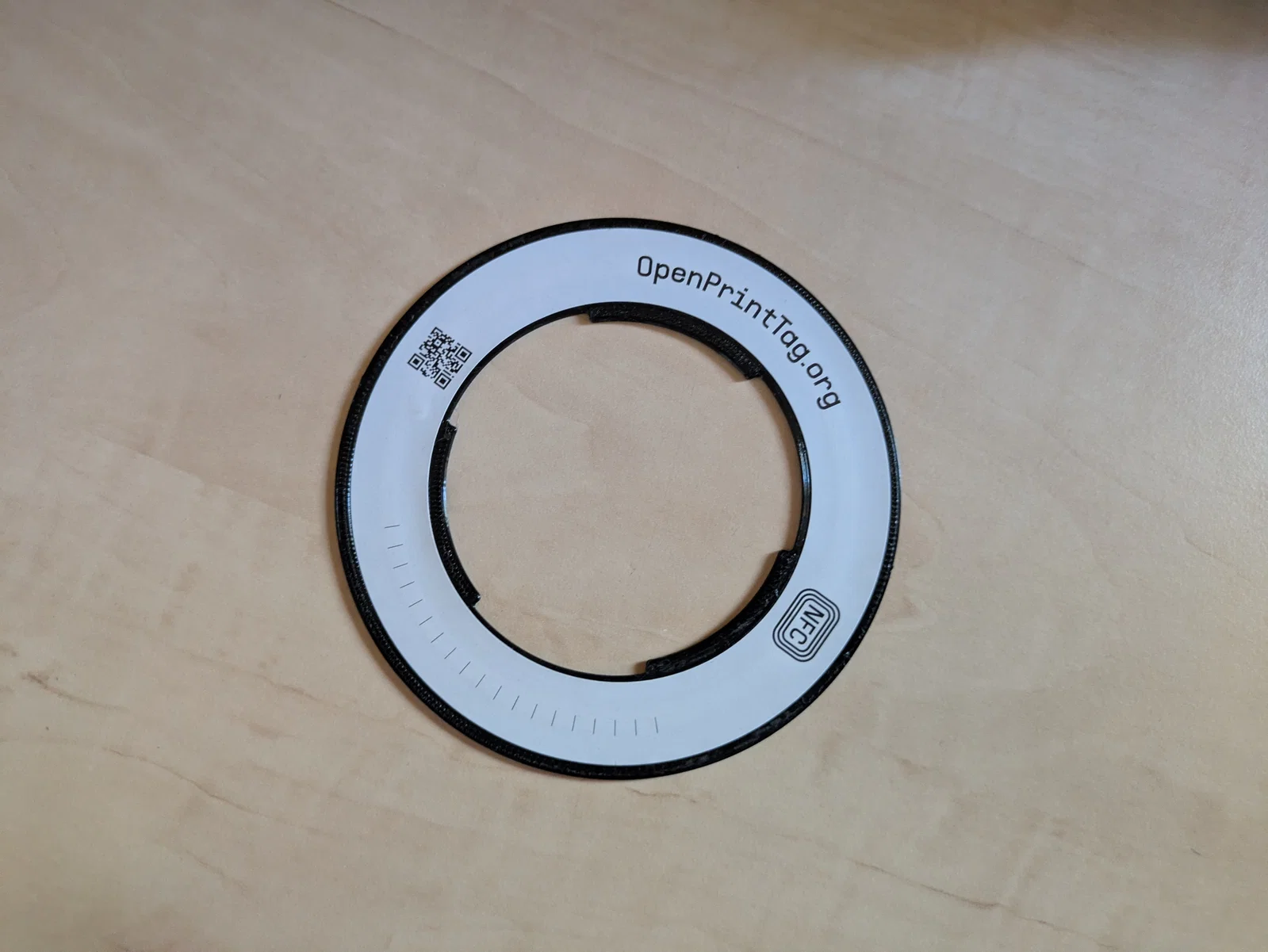

• Tagplate có kích thước cố định và có thể dùng lại cho mọi spool filament (trừ một số loại “lạ” mà mình chưa gặp).

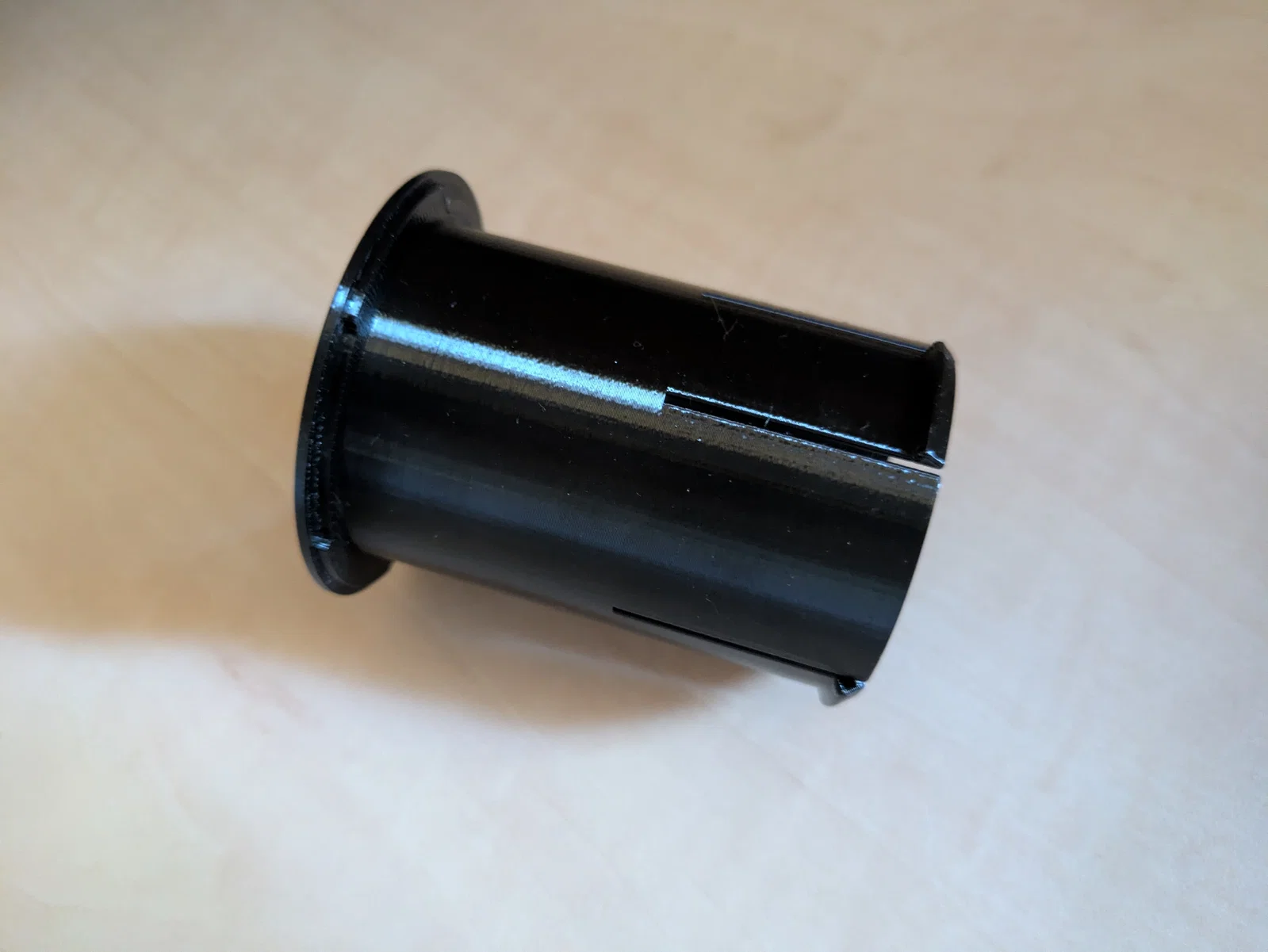

• Insert gắn vào trong spool và giữ tagplate cố định lên spool filament. Mình thích mẫu spool adapter nhẹ ở đây, nên mình cũng làm một thiết kế có cơ chế snap-in. Insert có thể chỉnh được.

Hệ thống này là một model full parametric làm bằng FreeCad, và mình cũng đính kèm file nguồn. Bạn có thể dùng file này để tự tạo insert của riêng bạn.

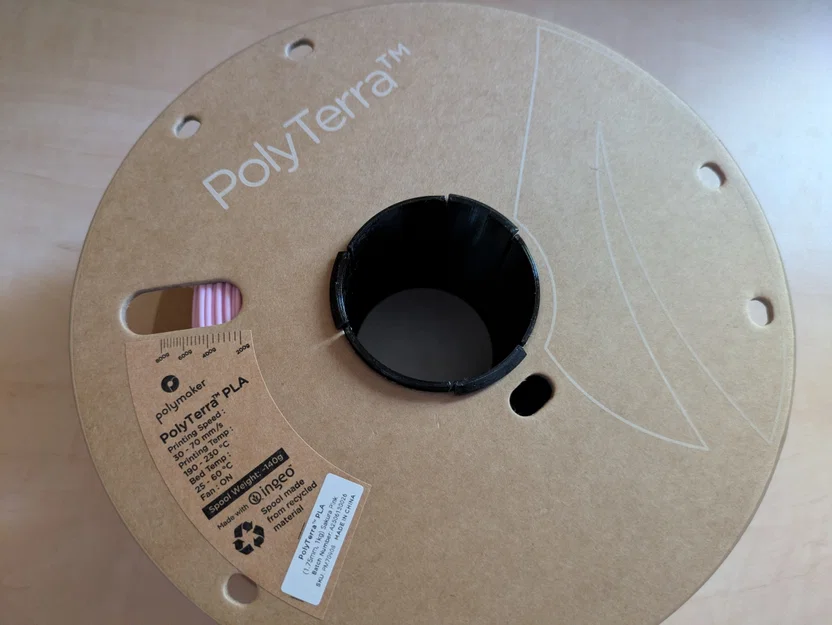

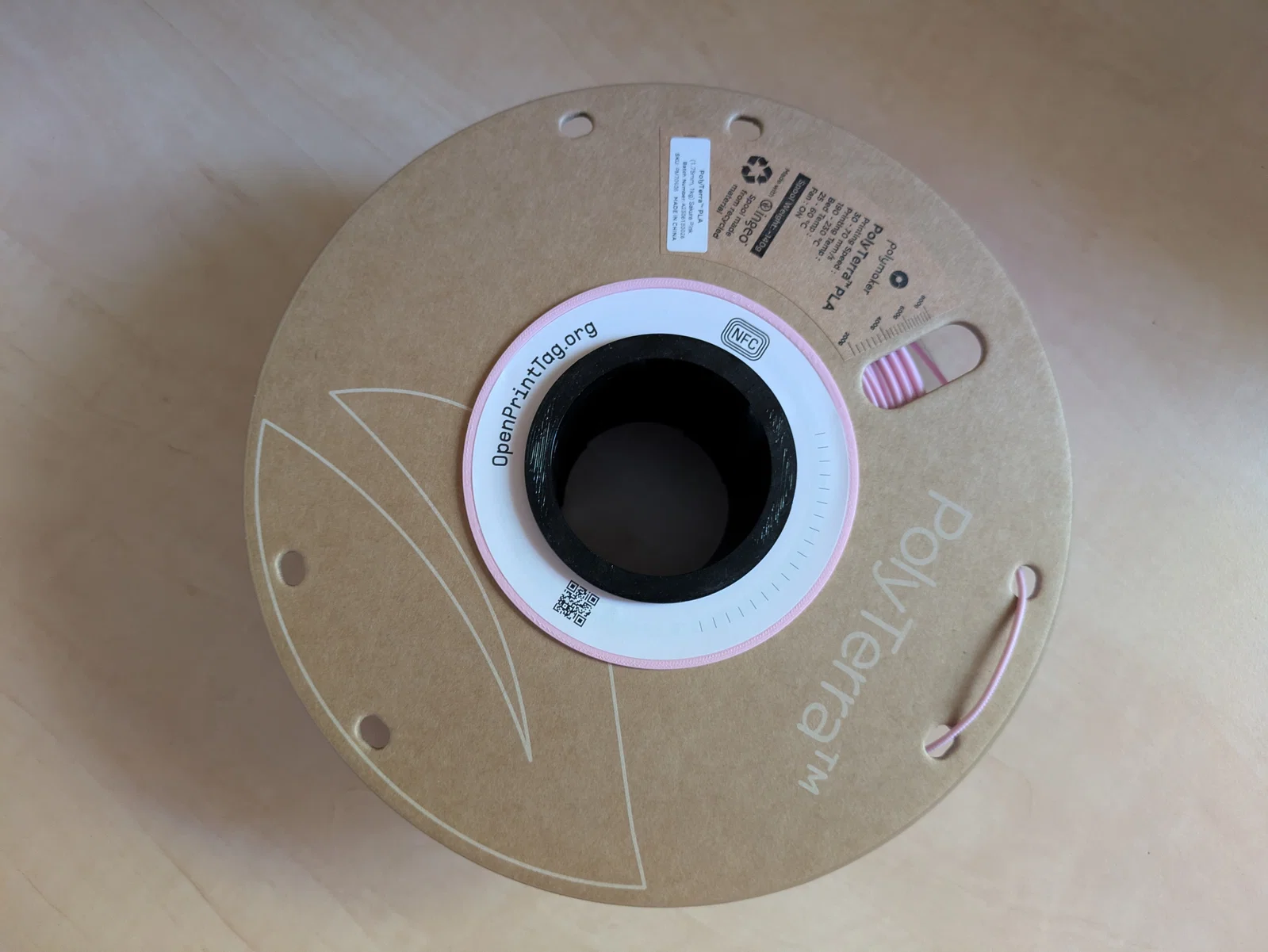

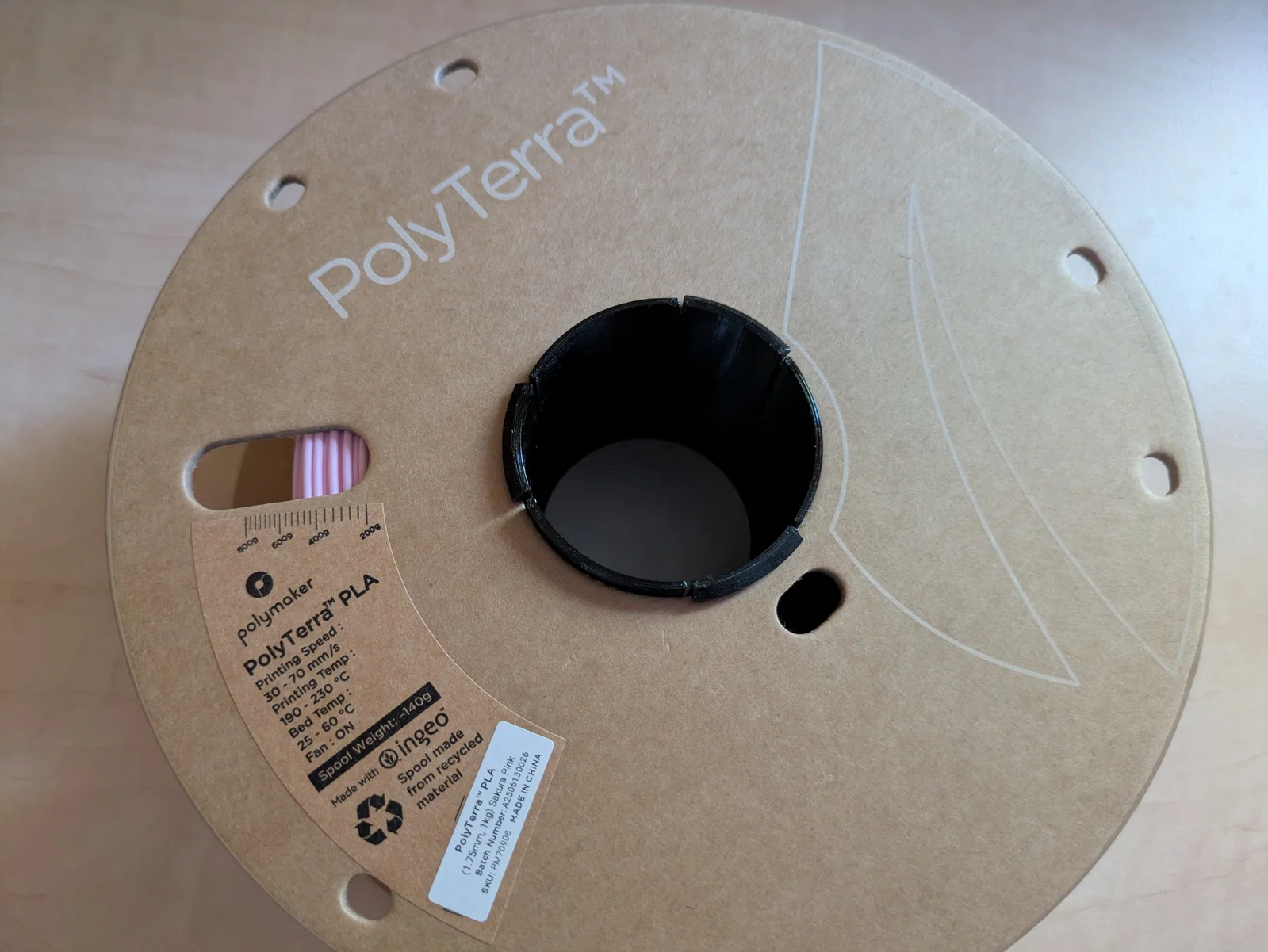

Để lắp tag lên spool: trước tiên đặt insert lên mặt phẳng. Trượt tagplate vào insert và canh để gài tag lên insert bằng cách căn 3 phần nhô ra. Cuối cùng đặt spool úp lên insert cho tới khi các ngàm (snaps) “click” vào mép spool. Để tháo ra, bóp các ngàm vào trong cho tới khi insert rơi ra.

Cách dùng model FreeCad

Trong file FreeCad, vào spreadsheet và đổi Spool internal Diameter và Spool Width. Model phù hợp với đường kính trong tối đa 57 mm. Nhập đúng kích thước thực tế, model CAD sẽ tự cập nhật và bao gồm dung sai 0,20 mm. Insert sẽ được chỉnh theo kích thước đã nhập, còn plate sẽ giữ nguyên.

Export Plate và Insert ra file step hoặc STL rồi import vào slicer của bạn.

Spreadsheet cũng có các tham số thiết kế và các giá trị được tính toán cho insert và tagplate. Hãy thay đổi các tham số thiết kế nếu bạn muốn tinh chỉnh khác cho model. Ví dụ, nếu đổi một số kích thước và dung sai, bạn có thể làm cho model phù hợp với đường kính lớn hơn mức 57 mm nói ở trên. Không được thay đổi các giá trị đã tính toán (calculated values), vì model cần chúng để cập nhật đúng.

File model đi kèm

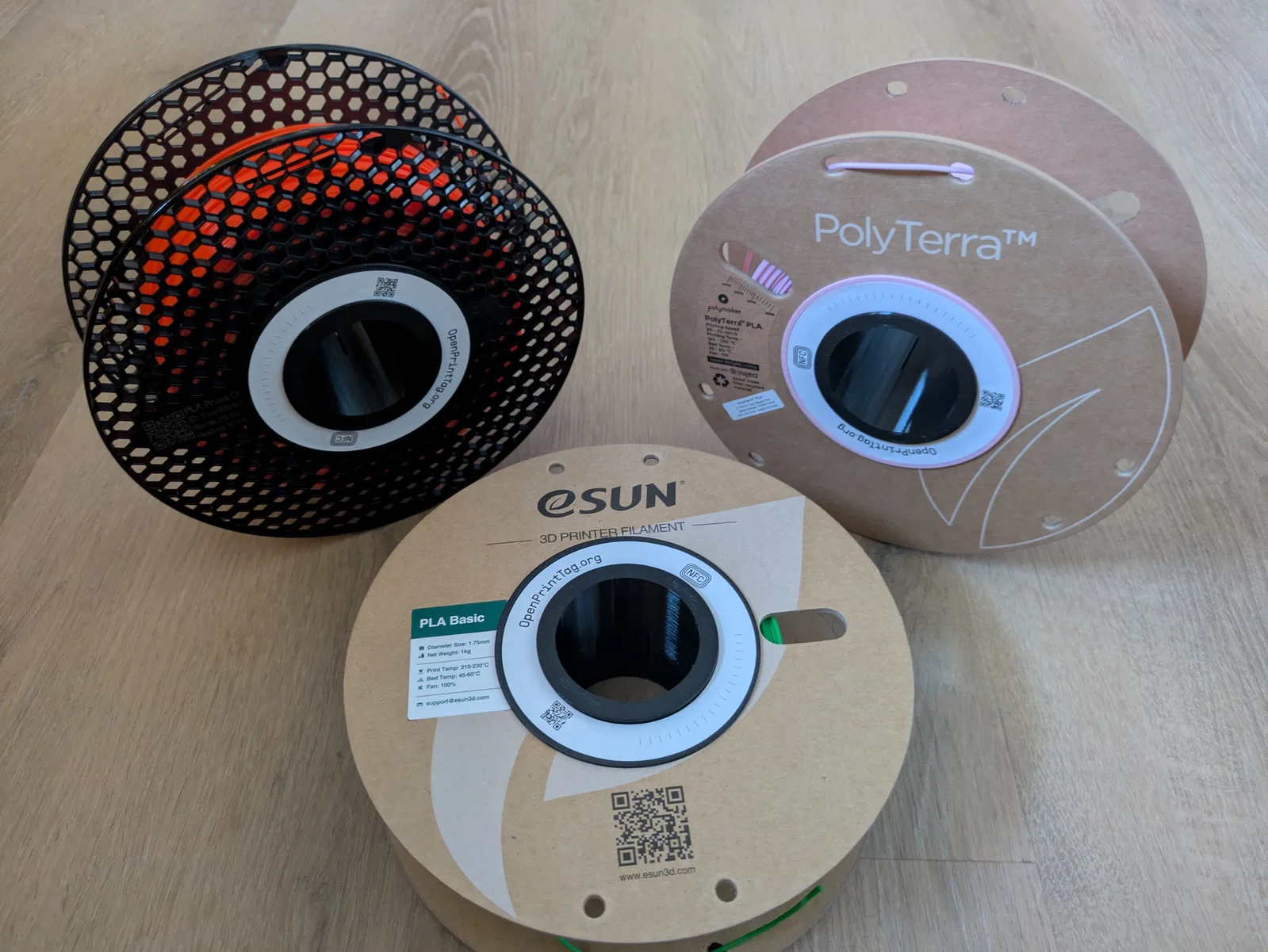

Mình đã đính kèm file model (3mf và step) cho các loại spool sau.

Spool

Internal Diameter

Width

Prusament "old" spool không có OPT

51 mm

68 mm

Esun basic PLA cardboard spool

54 mm

63,5 mm

Polymaker Polyterra cardboard spool

55 mm

66 mm

Các mẫu có thể in bằng PETG hoặc PLA, không cần support hay chỉnh gì thêm. PETG dẻo hơn một chút nên hợp với phần ngàm snap, nhưng cả hai đều dùng ổn.

Góp ý

Hy vọng bạn sẽ thích model này. Nếu bạn muốn mình thêm các loại spool / file model khác, cứ gửi cho mình kích thước và hãng/loại spool. Mình sẽ bổ sung file step và 3mf vào danh sách model files.
