Tay Nối Dài Kính Hiển Vi Số (Digital Microscope Extension)

Phần nối dài kính hiển vi này được thiết kế riêng cho kính hiển vi số Andonstar ADSM201, giúp tăng tầm với và độ linh hoạt khi thao tác. Dù được thiết kế dựa trên ADSM201, nhiều kính hiển vi số khác cũng dùng hệ ngàm/lắp tương tự, và các file thiết kế đi kèm sẽ giúp bạn chỉnh sửa để phù hợp với những mẫu kính khác khi cần.

Vì trên thị trường có rất nhiều mẫu kính hiển vi khác nhau, mình đã đính kèm cả file STEP và Fusion 360 (.f3d) để bạn dễ dàng chỉnh sửa thiết kế cho đúng với kính của bạn, hoặc thực hiện các thay đổi khác nếu cần.

Thiết kế dạng module và có thể dùng theo 2 cách khác nhau:

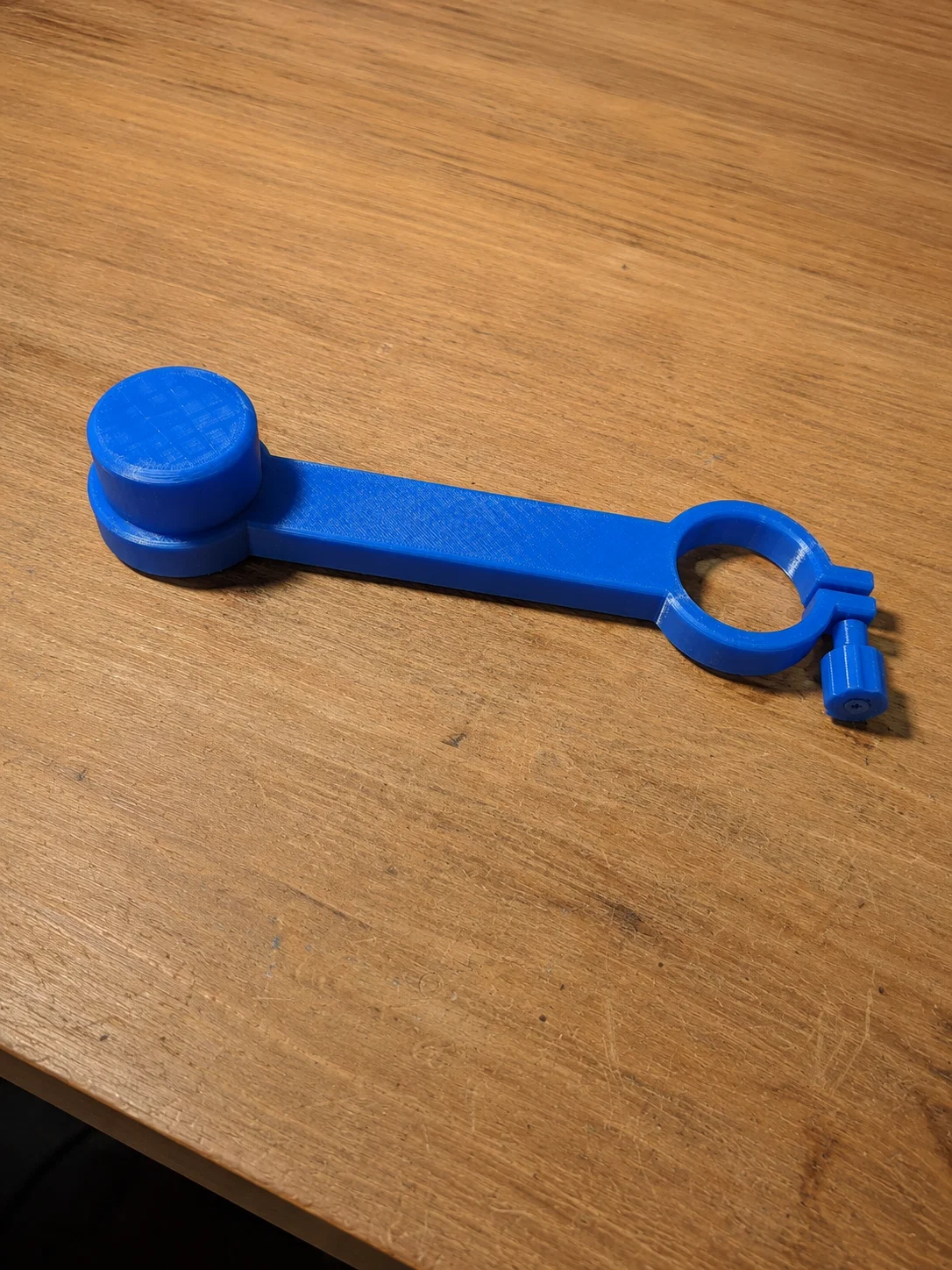

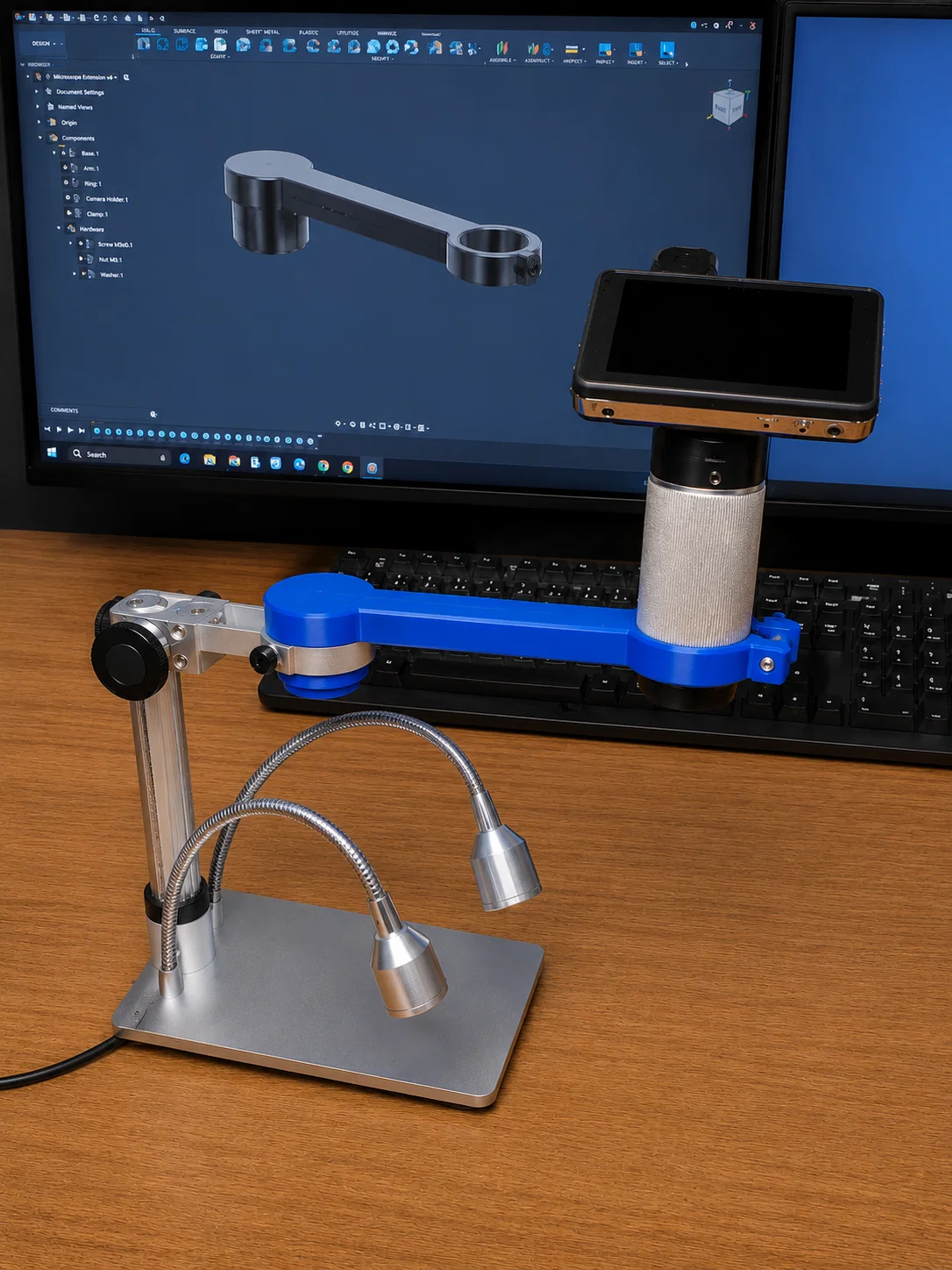

• In 1 đoạn nối và dùng riêng để tăng tầm với cho kính hiển vi.

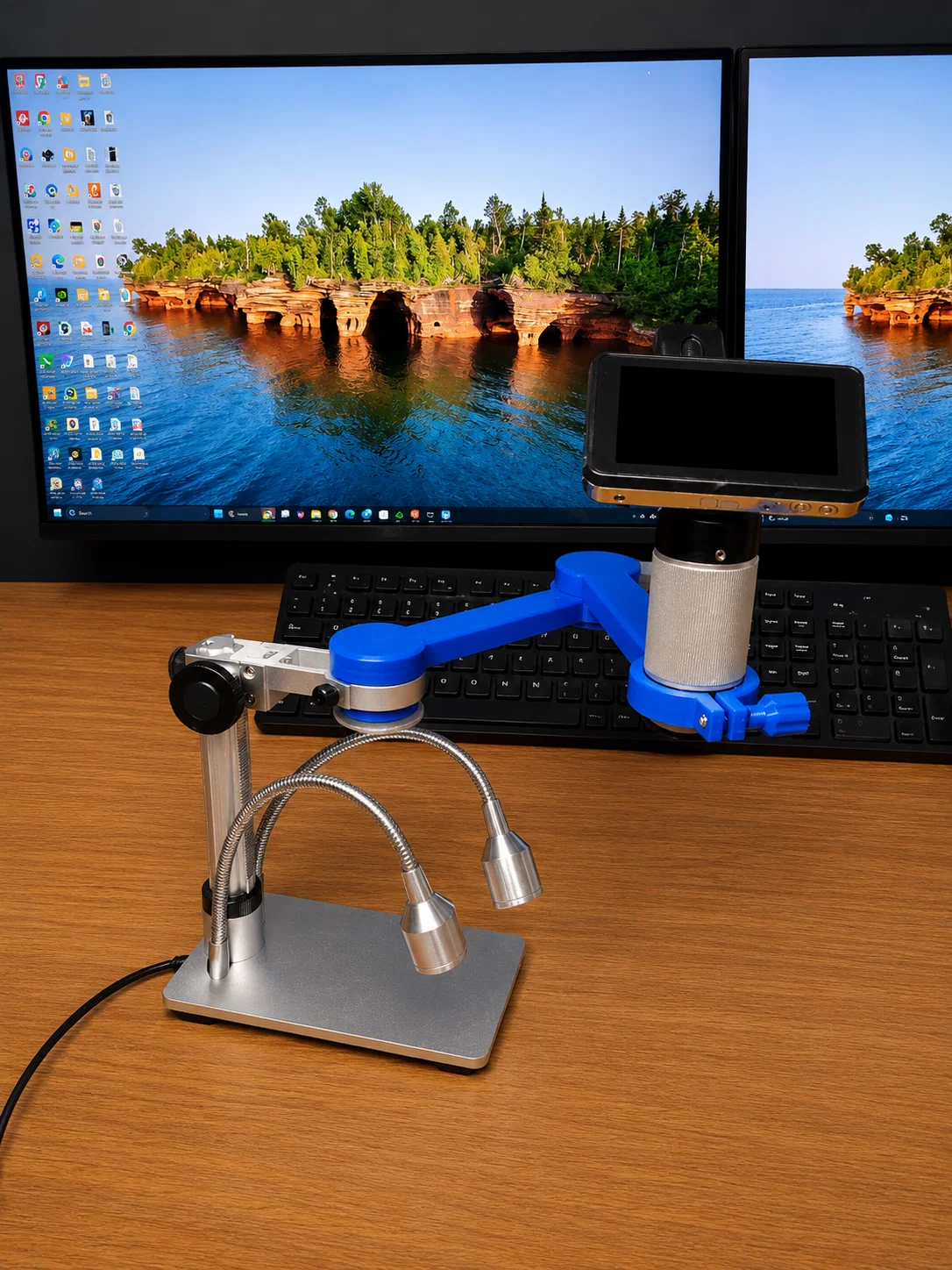

• In 2 đoạn nối rồi nối lại với nhau để tạo thành một tay đòn khớp (articulating arm), cho biên độ chuyển động lớn hơn và linh hoạt hơn khi canh vị trí.

Lưu ý là chân đế chỉ chịu được việc vươn ra khỏi đế tới một mức nhất định. Nếu bạn cần vươn ra xa hơn, bạn sẽ phải cố định/chằng chân đế theo cách nào đó.

Hardware Required

Cho mỗi khớp, bạn sẽ cần:

• 1 × vít M3 x 30 mm

• 1 × ê-cu lục giác M3

Assembly

1. Đặt ê-cu M3 vào hốc lục giác ở đầu núm vặn điều chỉnh.

2. Ép miếng nut retainer insert đi kèm vào đúng vị trí. Miếng này được thiết kế dạng press-fit và sẽ giữ ê-cu chắc chắn, tránh bị xoay khi bạn vặn chỉnh.

3. Ép (press-fit) đầu vít M3 x 30 mm vào phía đối diện của khớp.

Phần đầu vít được thiết kế cố ý để press-fit rất chặt. Trong lúc siết hoặc nới khớp, đầu vít có thể bắt đầu xoay trong hốc. Tuy nhiên khi đã siết chặt, khớp vẫn sẽ tạo lực kẹp đủ để hạn chế trượt ngoài ý muốn trong quá trình sử dụng bình thường, đồng thời vẫn cho phép bạn chỉnh lại vị trí tay đòn khi cần. Nếu bạn không thể làm cho nó ngừng xoay trước khi nó kẹp chắc để giữ kính hiển vi, có thể bạn cần giảm kích thước lỗ một chút.

Tùy theo máy in, filament và dung sai in, bạn có thể cần tinh chỉnh nhẹ về scaling hoặc khe hở (clearance) để đạt độ khớp như mong muốn.

Mong là phần nối dài này giúp bộ setup kính hiển vi của bạn linh hoạt hơn và dễ dùng hơn. Nếu bạn chỉnh sửa thiết kế cho một mẫu kính khác, cân nhắc chia sẻ bản remix để mọi người cùng dùng được nha!
