(ALPHA) Whisker Magazine – Băng đạn half dart tương thích Talon

Tác giả Narshero_3017152

Lượt tải
5
Lượt thích
3
Lượt coi
94

File 3 1,2 MB

  • WIP_WhiskerMag_8rd_v0.03_1783068194.stlSTL · 1 MB
  • WIP_WhiskerMag_Follower_v0.02_1783068195.stlSTL · 108,4 KB
  • WIP_WhickerMag_Bottom_v0.01_1783068196.stlSTL · 47,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

LƯU Ý: Đây là dự án đang làm dở (work in process) và chưa phải sản phẩm hoàn thiện. Vì vậy mình rất mong nhận được góp ý mang tính xây dựng để có thể tiếp tục cải thiện thiết kế.

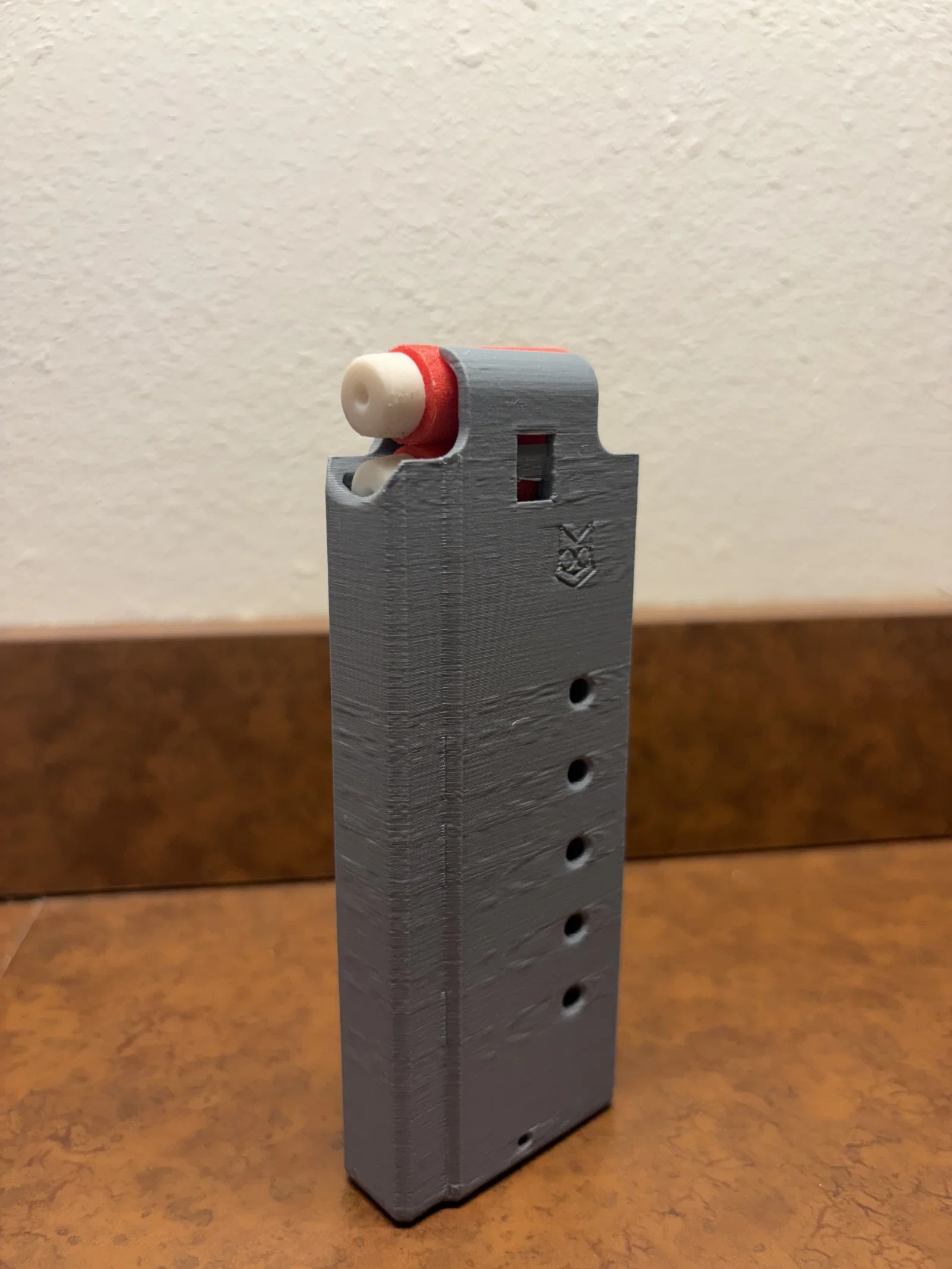

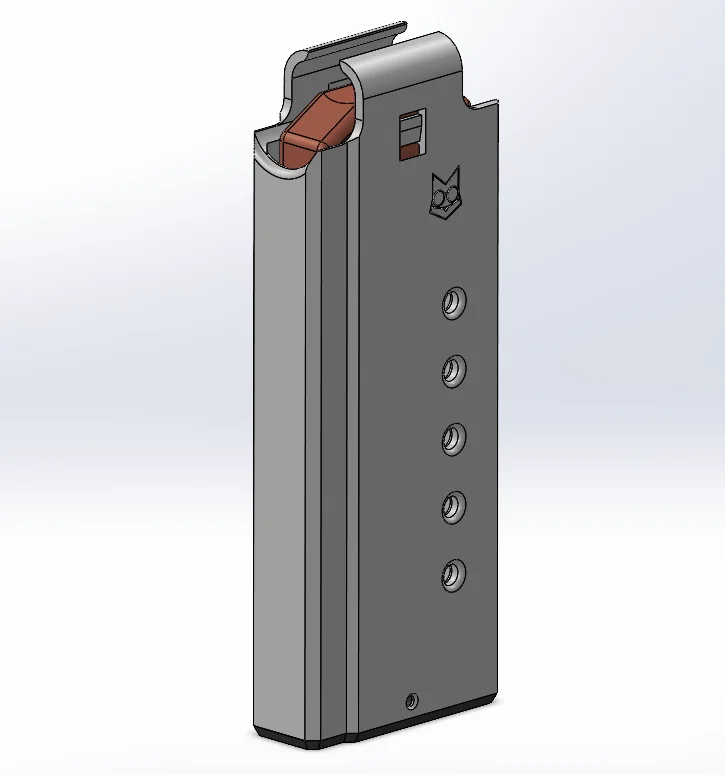

Thêm một mẫu băng đạn short dart tương thích Talon cho foam blaster. Mẫu này thiên về luyện CAD nhiều hơn là mang lại thay đổi thật sự đáng kể cho thú chơi.

Whisker Magazine được lấy cảm hứng từ nhiều thiết kế talon mag ngoài kia, bao gồm Original Worker Talon, Koda, Thanhlon, sure.t, v.v.

Băng đạn có các tính năng như:
- Ngàm giữ băng kép (chuẩn Talon và loại riêng cho NERF)
- Notch dự phòng cho drum spring
- Cửa sổ nhìn đạn (Dart Windows) để xem còn bao nhiêu viên khi in bằng vật liệu đục

Hiện tại mới chỉ có bản băng 8 viên được thiết kế và thử nghiệm. Sau đó sẽ có kế hoạch làm các bản dung lượng cao hơn khoảng ~16 và ~20 viên.

Lắp ráp chỉ cần 3 chi tiết in và một drum spring; lò xo được đưa vào từ phía trên của băng và luồn qua các rãnh ở hai bên. “Nén” drum spring cho đến khi có thể gài vào follower rồi dẫn ngược xuống và luồn ra phía đáy băng, làm cẩn thận để nó không bật phóng lên khỏi miệng băng. Phần bumper đáy tạm thời lắp kiểu friction fit cho đến khi có cập nhật khác.

Các chi tiết nên in bằng PETG, tuy nhiên hiện chỉ mới được thử nghiệm với PLA.

Việc phát triển mẫu băng này trong tương lai có thể sẽ chậm hoặc thậm chí không tiếp tục nữa—tùy hứng của mình với dự án.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
1,2 MB
File lớn nhất
1 MB
