Đế nâng cấp cho súng bắn keo Surebonder không dây - Gridfinity
Đế nâng cấp cho Surebonder Cordless Hot Glue Gun, thiết kế vừa hệ Gridfinity. In PLA ổn với nhiệt; có thể cắt model trong slicer để vừa build plate. Lắp lại electronics và bắt ốc M3 là dùng được.
Mô tả
Danh sách vật tư (Bill of Materials)
-
4x vít M3 dài 20mm
Hướng dẫn in (Print Instructions)

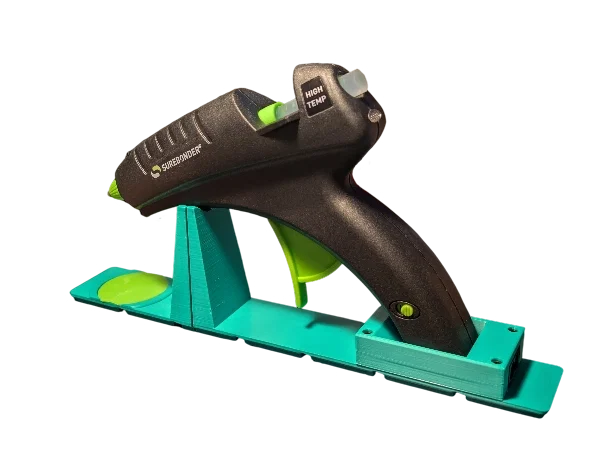

Cứ in như bình thường. Mình in bằng PLA và thấy chịu nhiệt ổn. Mình cắt model trong slicer theo đường/điểm tiếp xúc với súng bắn keo để nó vừa với build plate; coi hình cover.
Hướng dẫn lắp ráp (Build Instructions)

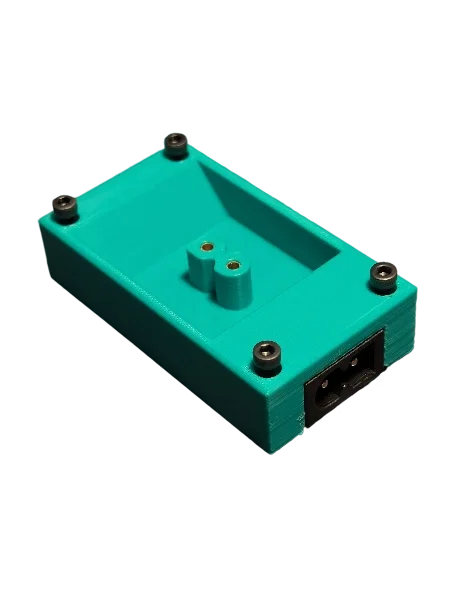

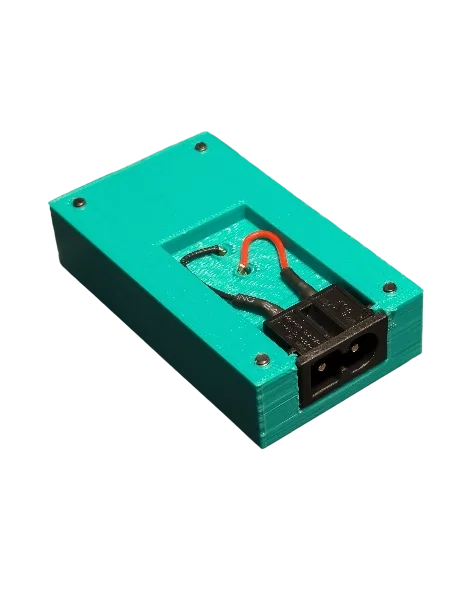

Trước tiên, tháo ốc của đế cũ rồi lấy phần electronics và miếng silicon pad ra. Gắn electronics vào khung mới; mình có chấm chút keo nóng lên mấy sợi dây như hình ở mặt đáy để các tiếp điểm kim loại giữ đúng vị trí trong stand. Thiết kế hiện tại có giới hạn về cách gắn miếng silicon pad. Sau đó chỉ cần bắt 2 phần lại với nhau bằng vít M3 là xong.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
