Bộ Sấy Chai Mini Có Quạt (Compact Bottle Dryer with Fan)

Bạn có đang “ngán” cảnh chai mới rửa xong mà hoài không khô vì bên trong thiếu luồng gió không? Vậy thì mẫu này dành cho bạn!

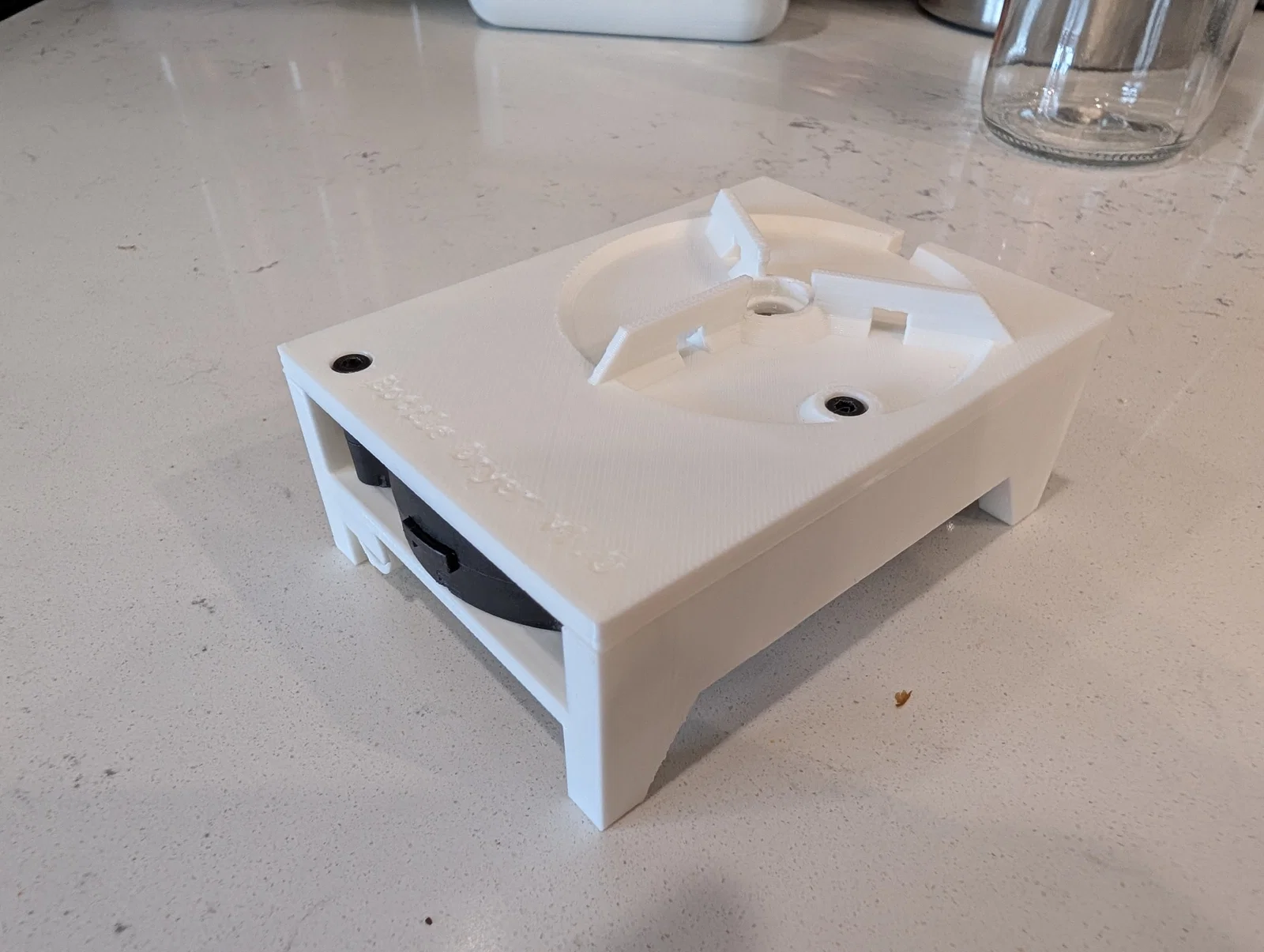

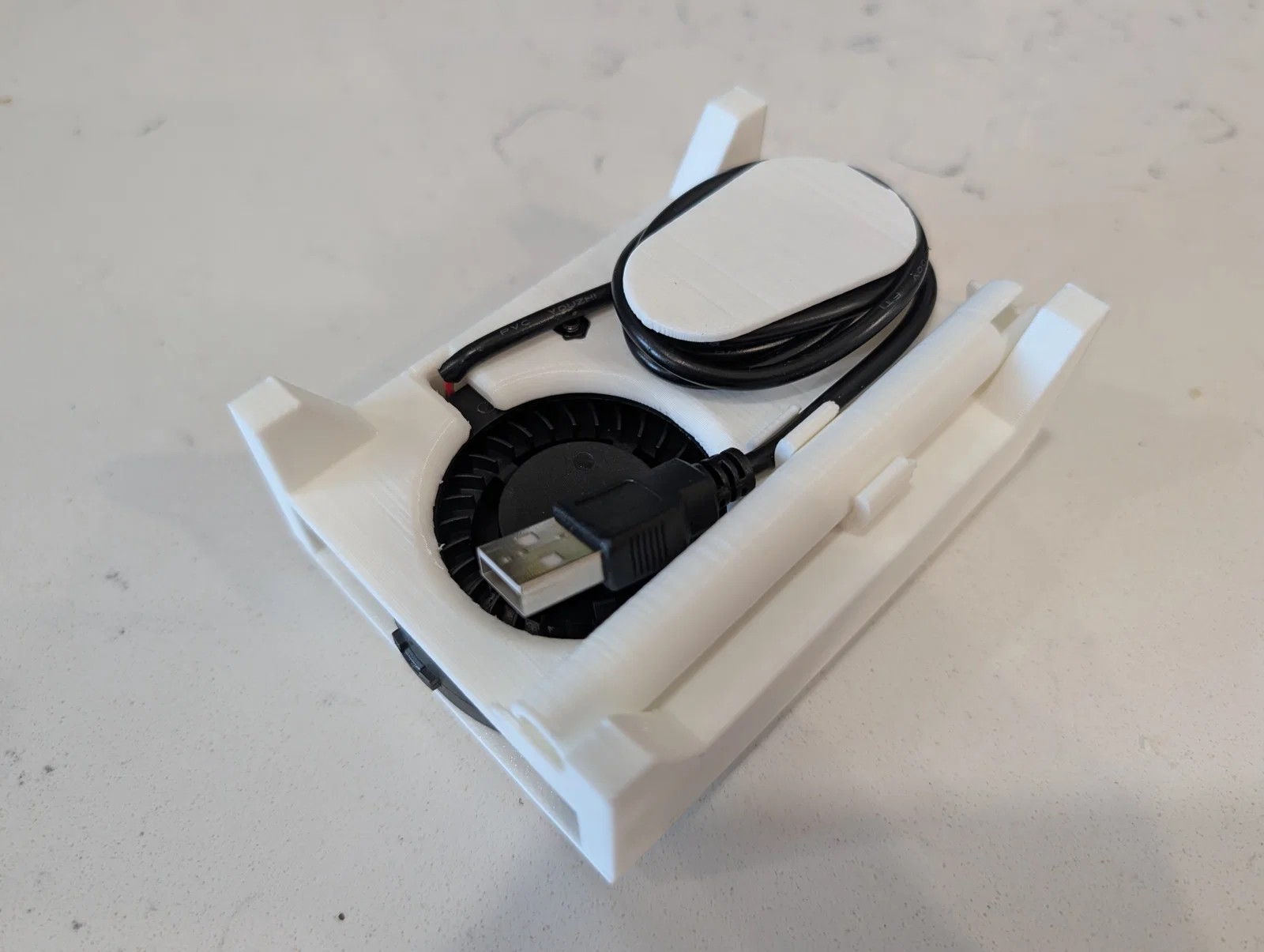

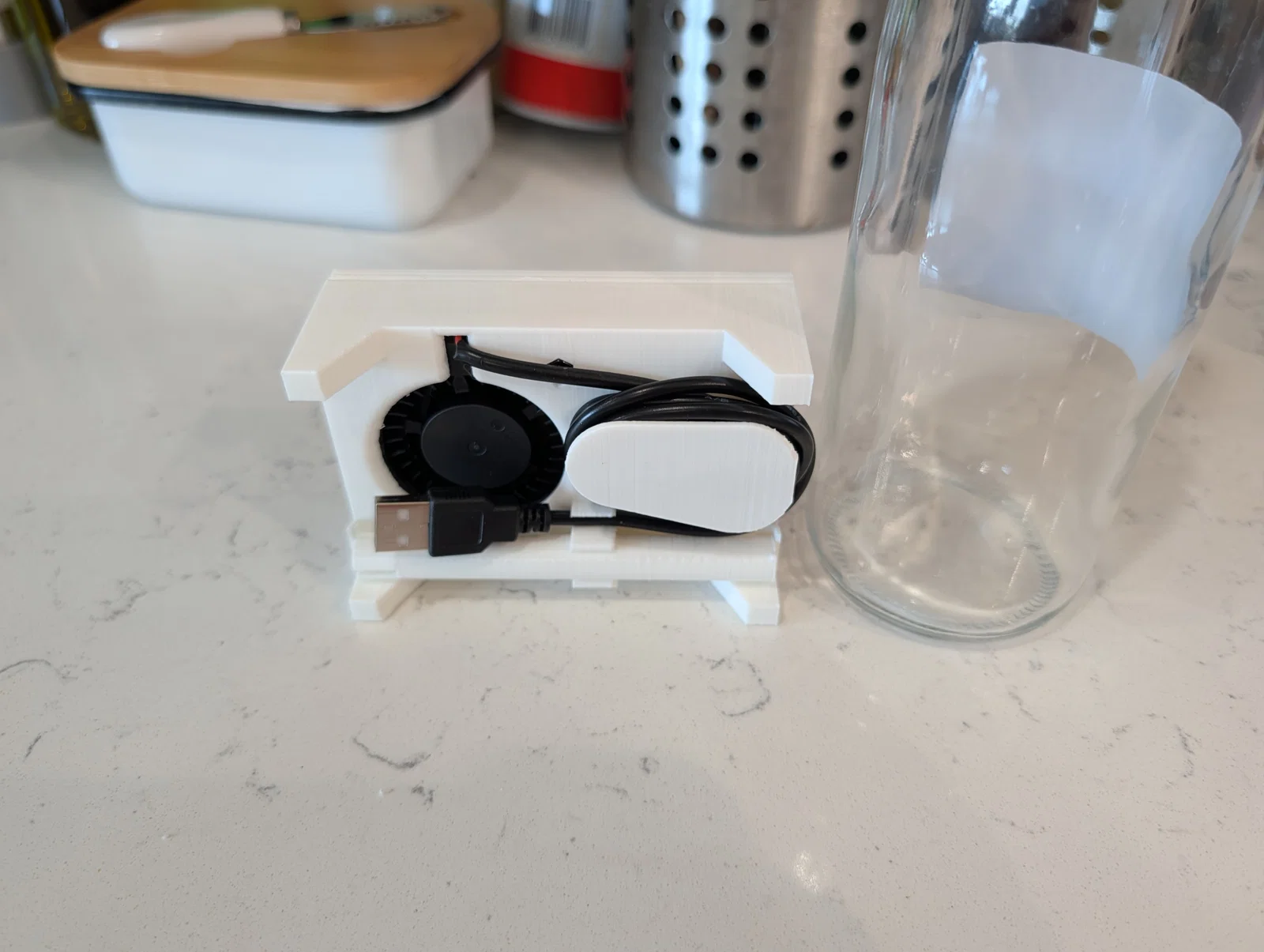

Bộ sấy chai này dùng được cho hầu hết các loại chai có miệng >11mm. Ống (tube) gắn vào đế bằng thao tác đẩy vào và xoay rất đơn giản. Khi không dùng, mặt dưới của đế có kẹp để cất ống, đồng thời có phần quấn dây cho cáp USB của quạt để cả bộ gọn gàng, dễ cất.

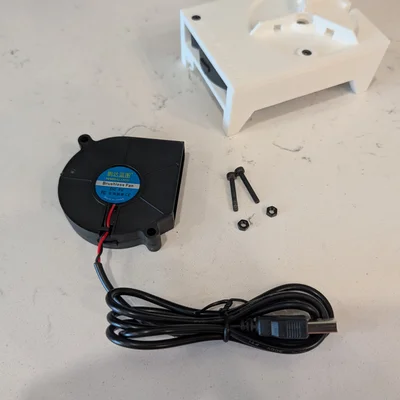

Hardware:

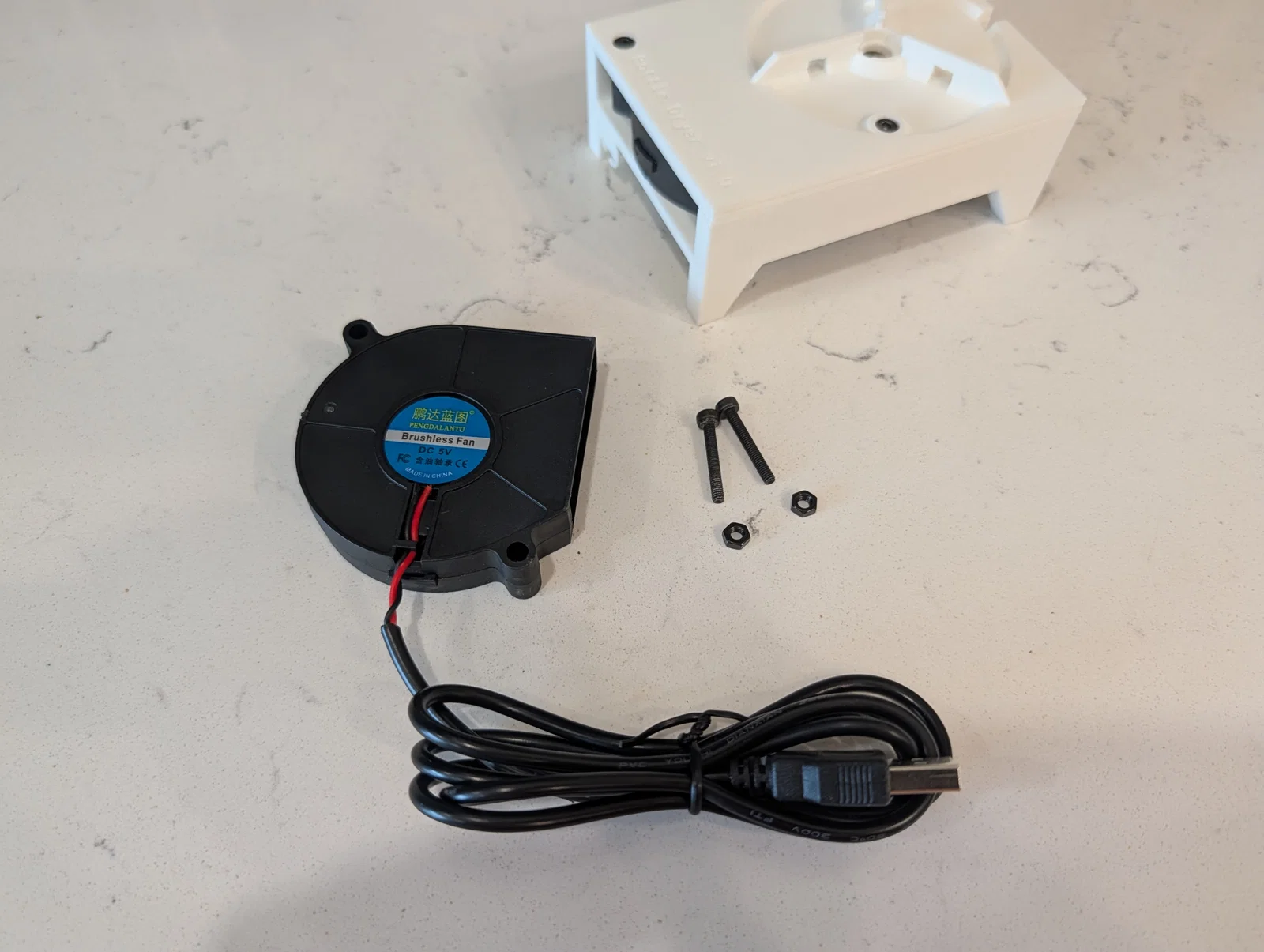

• 1x quạt thổi 5V 6015 blower fan có USB

• 2x vít M3 socket head cap screws dài 20mm

• 2x M3 nut

6015 là kích thước 60x60x15mm. USB không bắt buộc về mặt kỹ thuật, nhưng rất tiện để cấp nguồn ở bất cứ đâu bạn cần. Có thể mua ở nhiều nơi, mình mua loại này ($8.99/4 cái): amazon.com/dp/B0DGXHBMPW

Printing:

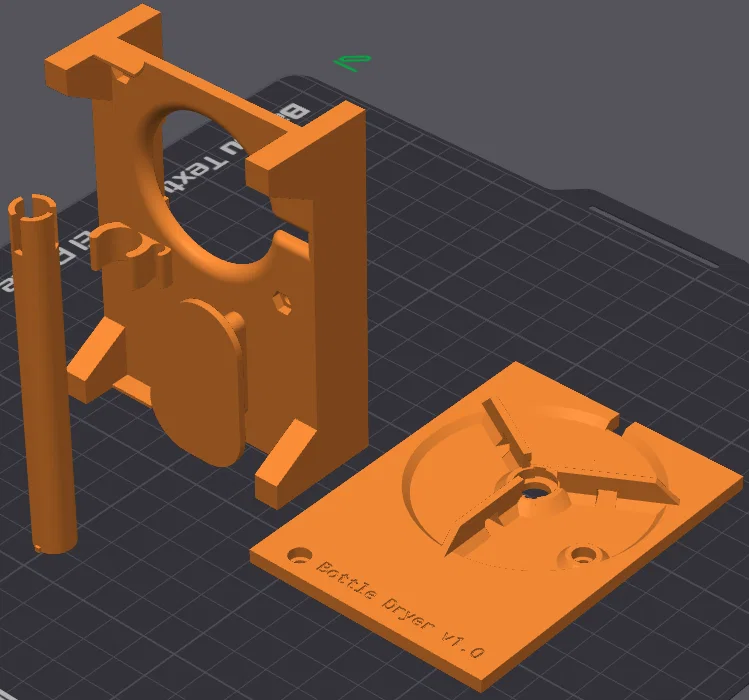

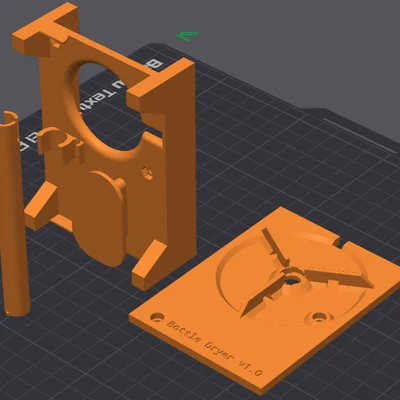

File STEP đã được đặt sẵn theo hướng in tối ưu.

• DryerTube: In dựng đứng, thêm brim để bám bàn in tốt và không bị gãy/rụng khỏi build plate.

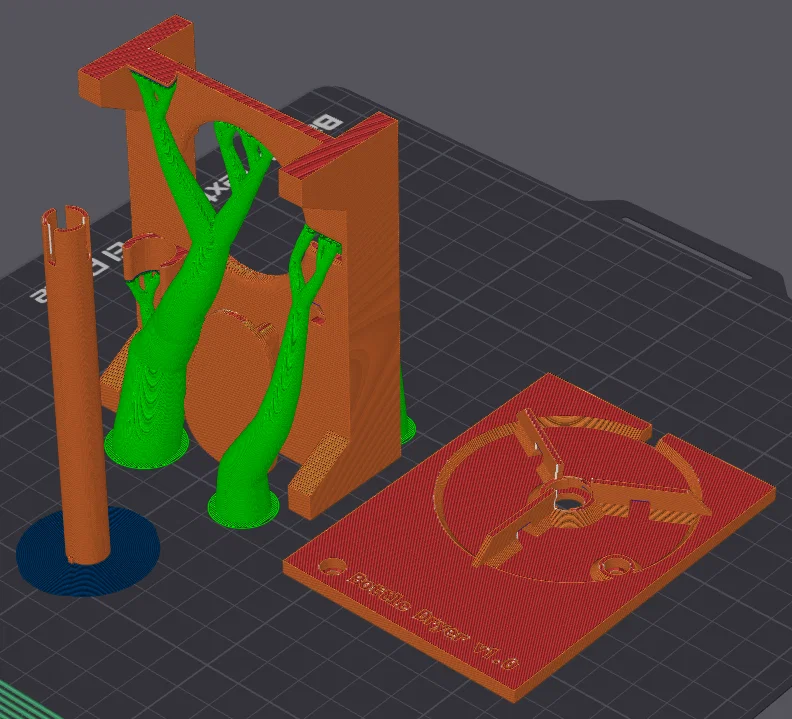

• FanHousingBase: In dựng theo cạnh (on its end) và bật supports như trong ảnh. Hướng này giúp giảm lượng support cần dùng. Đặt support threshold angle là 29° để giảm thêm nữa.

• FanHousingTop: In phẳng, không cần supports.

Assembly:

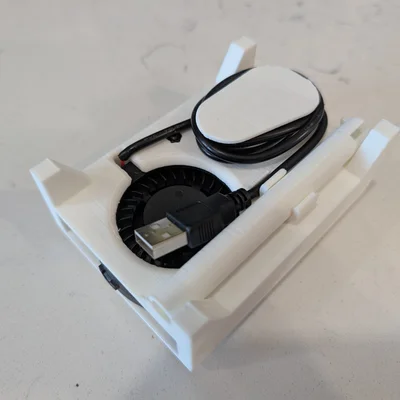

1. Luồn dây USB qua lỗ trên FanHousingBase, rồi luồn tiếp qua rãnh (slot cutout) ở bên hông lỗ.

2. Lắp quạt sao cho mặt hút gió (intake) và các lỗ bắt vít thẳng hàng với lỗ vít và cửa gió trên đế.

3. Đặt FanHousingTop lên trên và canh đúng theo các ngàm định vị (alignment notches).

4. Lật ngược phần đế, đặt các nut vào đúng lỗ. Bắt vít từ phía trên xuống và siết chặt để cố định toàn bộ.

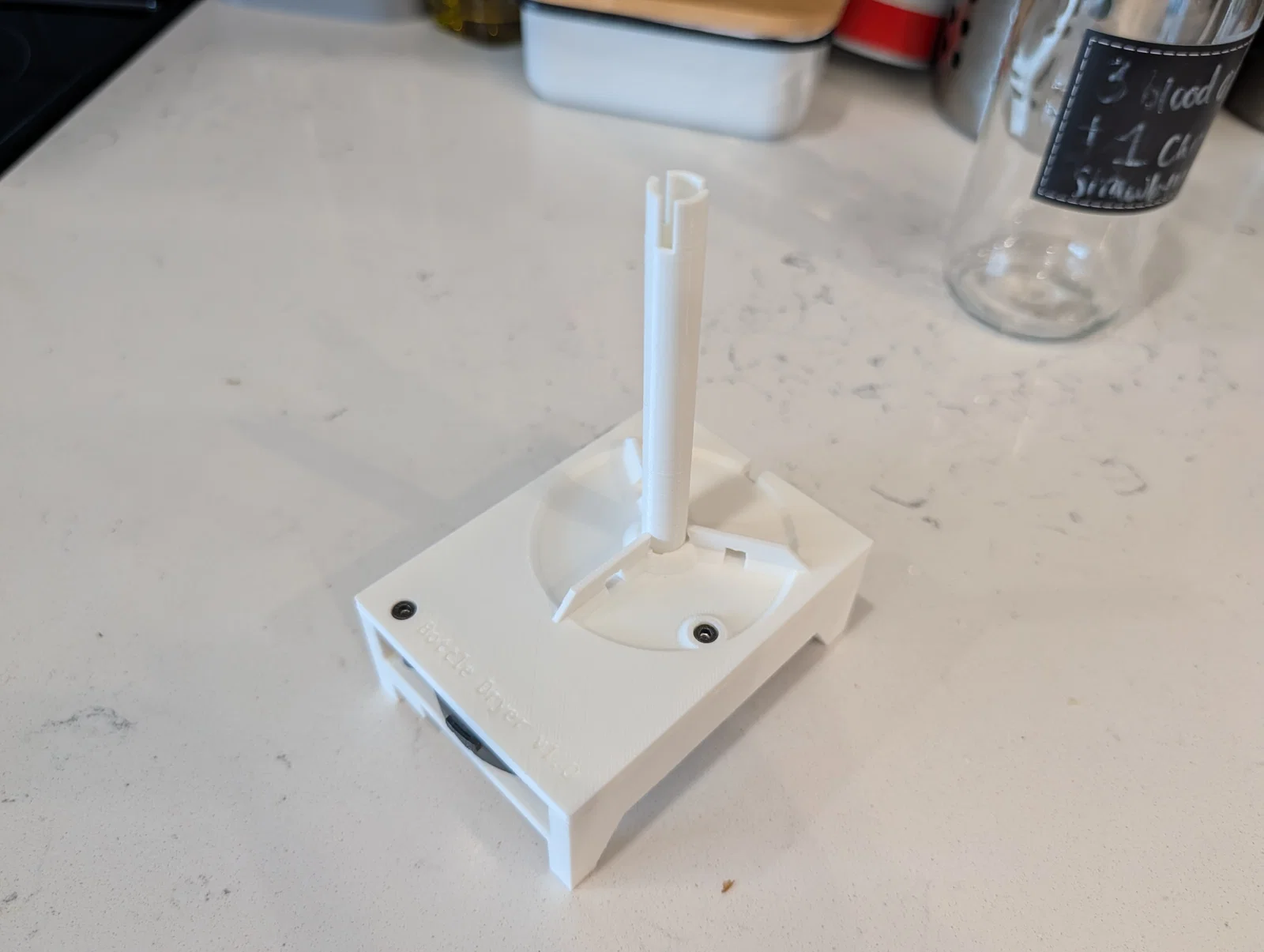

5. Cắm ống vào giữa phần top. Xoay đến khi các gờ (bumps) trên ống khớp với các rãnh (notches) trên đế. Đẩy ống vào, rồi xoay theo chiều kim đồng hồ để khóa lại.

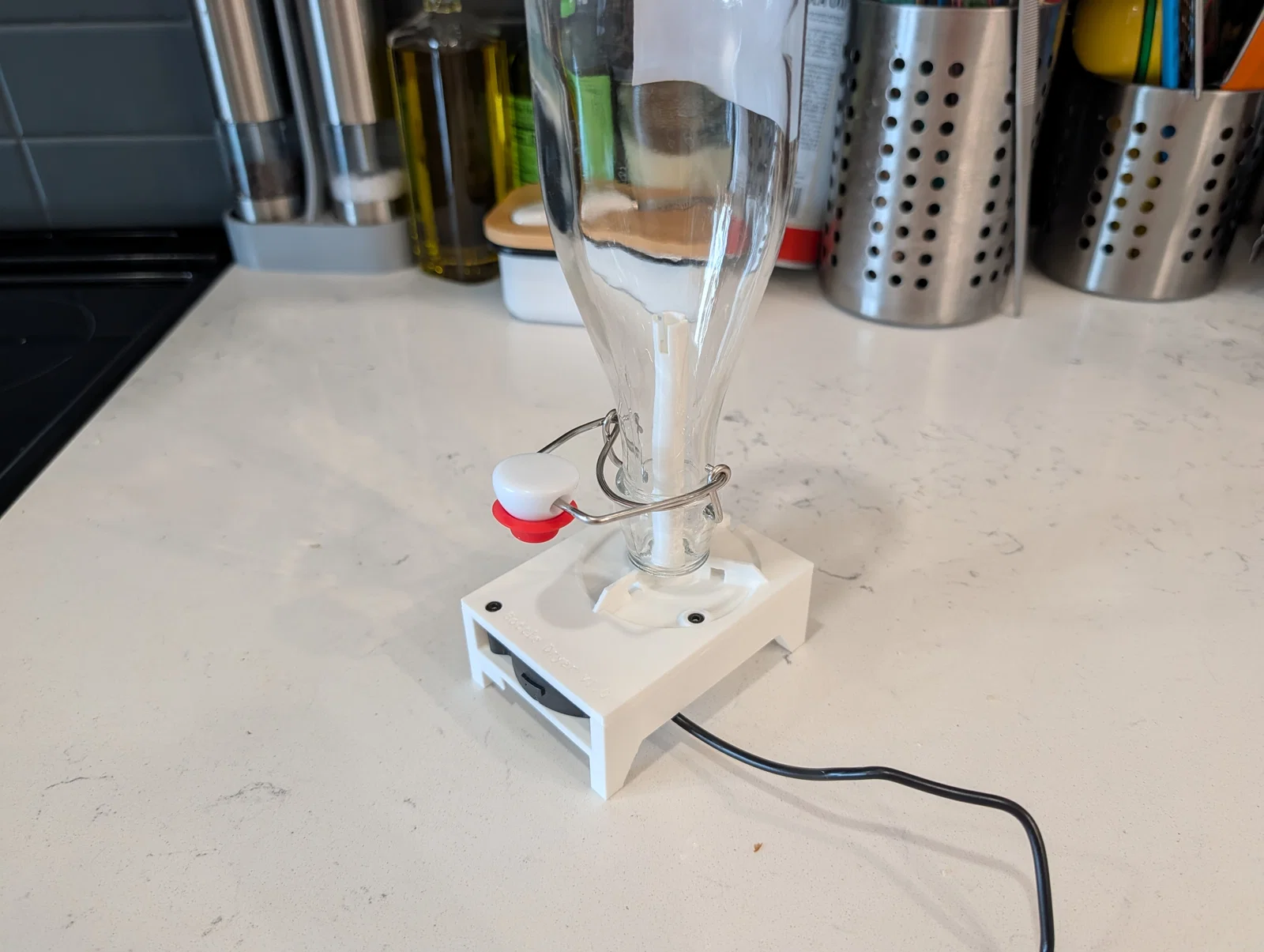

6. Cắm USB, úp chai còn ướt xuống ống, và bắt đầu sấy cho khô thôi!

Remix and Modify:
Onshape link
