Cap Nut - M3 - Có scale được không?
Cap nut che đầu vít M3 để phủ các vít lộ ra, có tính năng “self threading” vặn bằng tay. Có thể scale để hợp với cỡ vít khác bằng cách chỉnh kích thước lỗ. Hữu ích để cách điện điện cực, tránh bị shock.
Mô tả
Mẫu này làm cho vít M3; tiêu đề có chữ "Scaleable?" vì mình chưa thử phóng/thu tỉ lệ bản in để dùng cho các cỡ vít khác, nhưng về lý thì không có lý do gì mà nó lại không scale tốt để vừa các loại/kích thước vít khác.

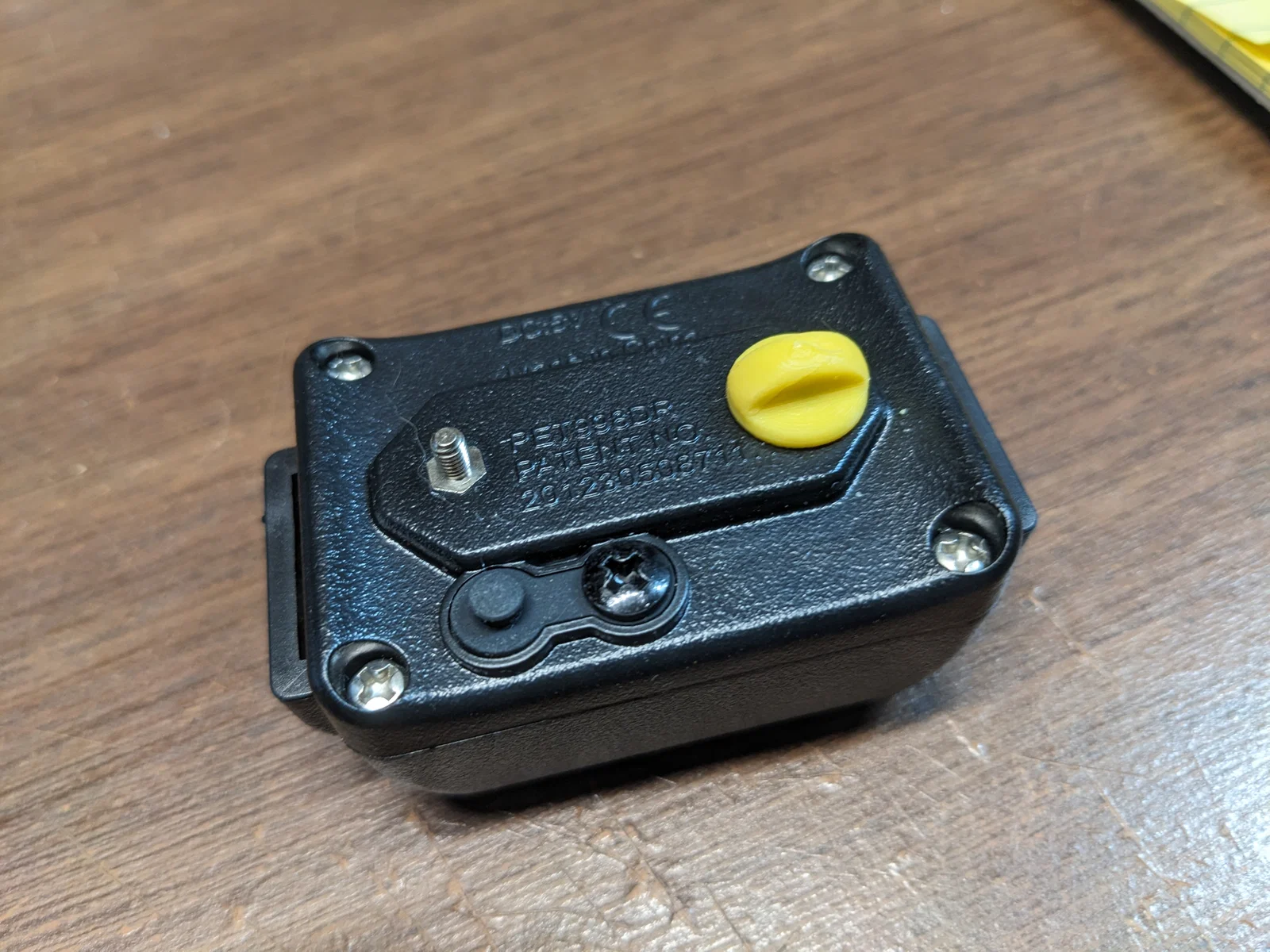

Lý do mình làm mấy cái này là để che các con vít điện cực trên một vòng cổ chống sốc/rung cho thú cưng (xem hình); mình cố tình KHÔNG muốn chức năng shock hoạt động, kể cả vô tình. Vòng cổ sẽ dùng cho một bé chó lớn tuổi đang bị giảm thính lực, mục đích là dùng chế độ rung để thu hút sự chú ý của bé. Mấy cái cap nut này sẽ cách điện các điện cực trên vòng cổ để tránh bị giật. Ảnh bìa cho thấy 1 trong 2 cap nut đang gắn lên các điện cực.
Các cap nut này kiểu "self threading", tức là chỉ cần vặn trực tiếp lên con vít và nó sẽ tự tạo ren khi vặn vào. Lỗ trong cap nut danh nghĩa đường kính 3mm và sâu 5mm. Có thể scale bản in để vừa các loại vít khác bằng cách chỉnh kích thước lỗ theo nhu cầu.
Cap nut được thiết kế để vặn ren bằng tay.

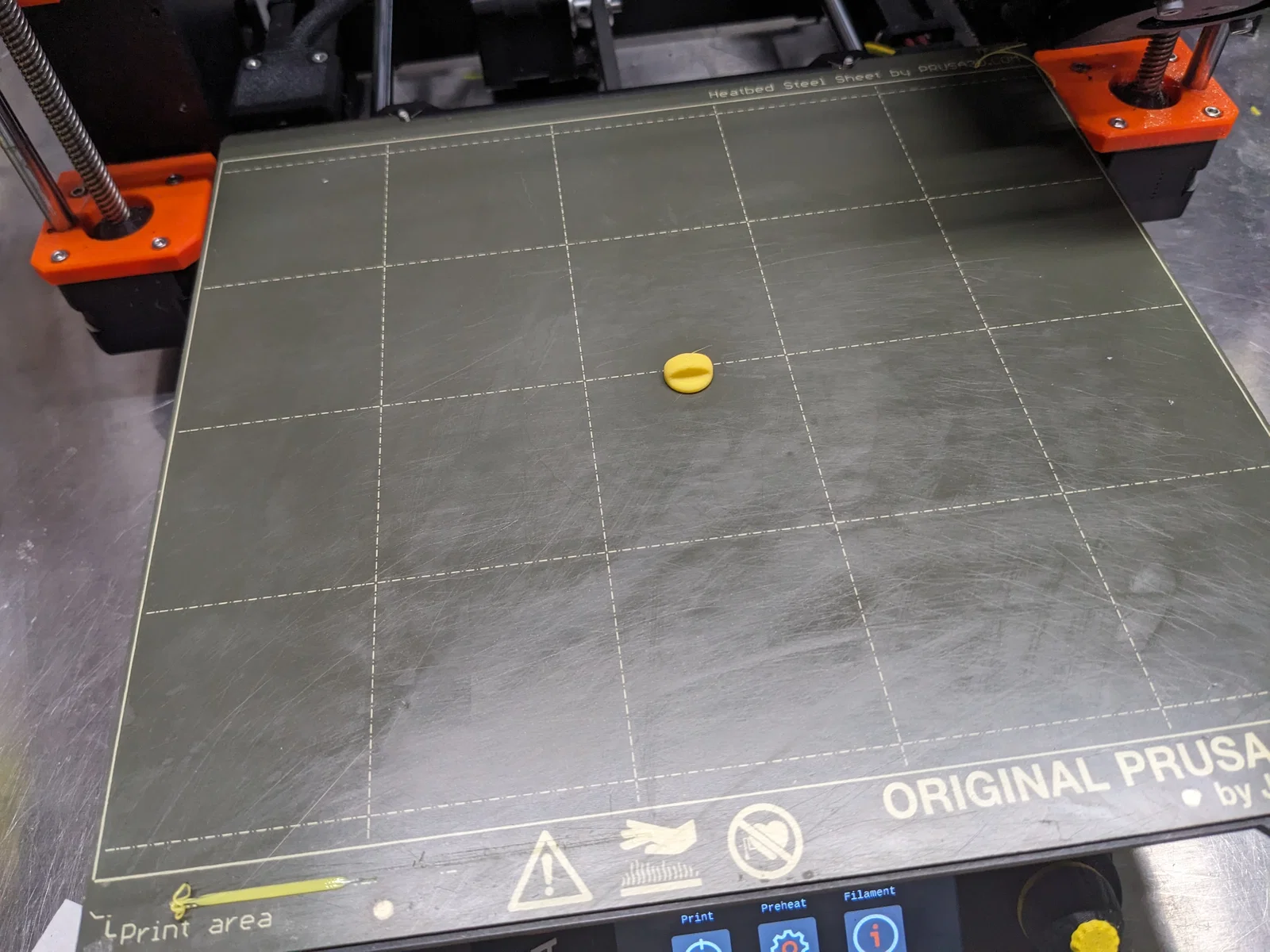

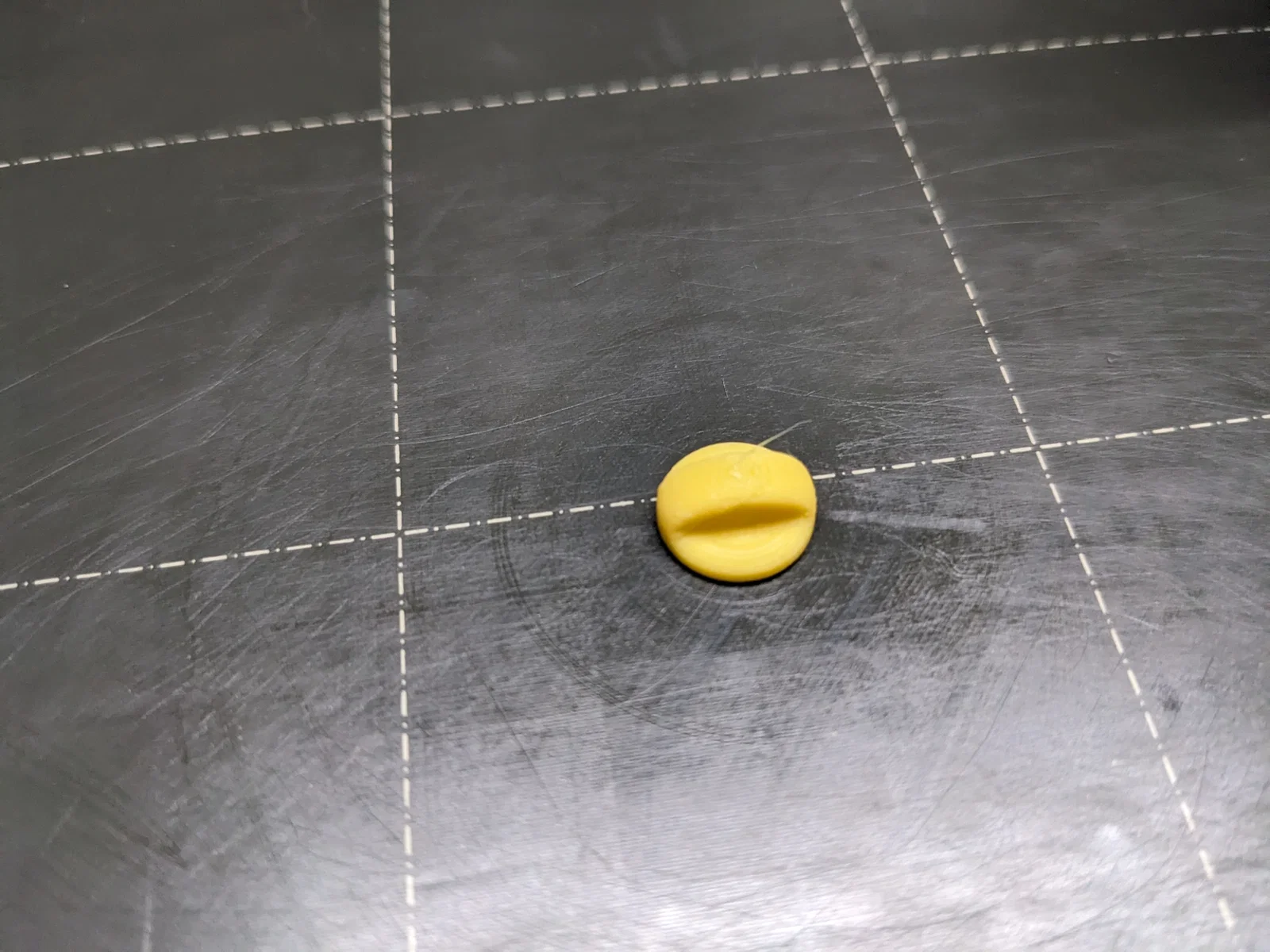

Hướng dẫn in
In bằng PLA với các file 3mf đi kèm, còn không thì:
-
layer height 0.1mm
-
3 perimeters
-
không infill
-
Top/Bottom fill pattern = concentric
CAD
File 3D CAD trên OnShape ở đây:
