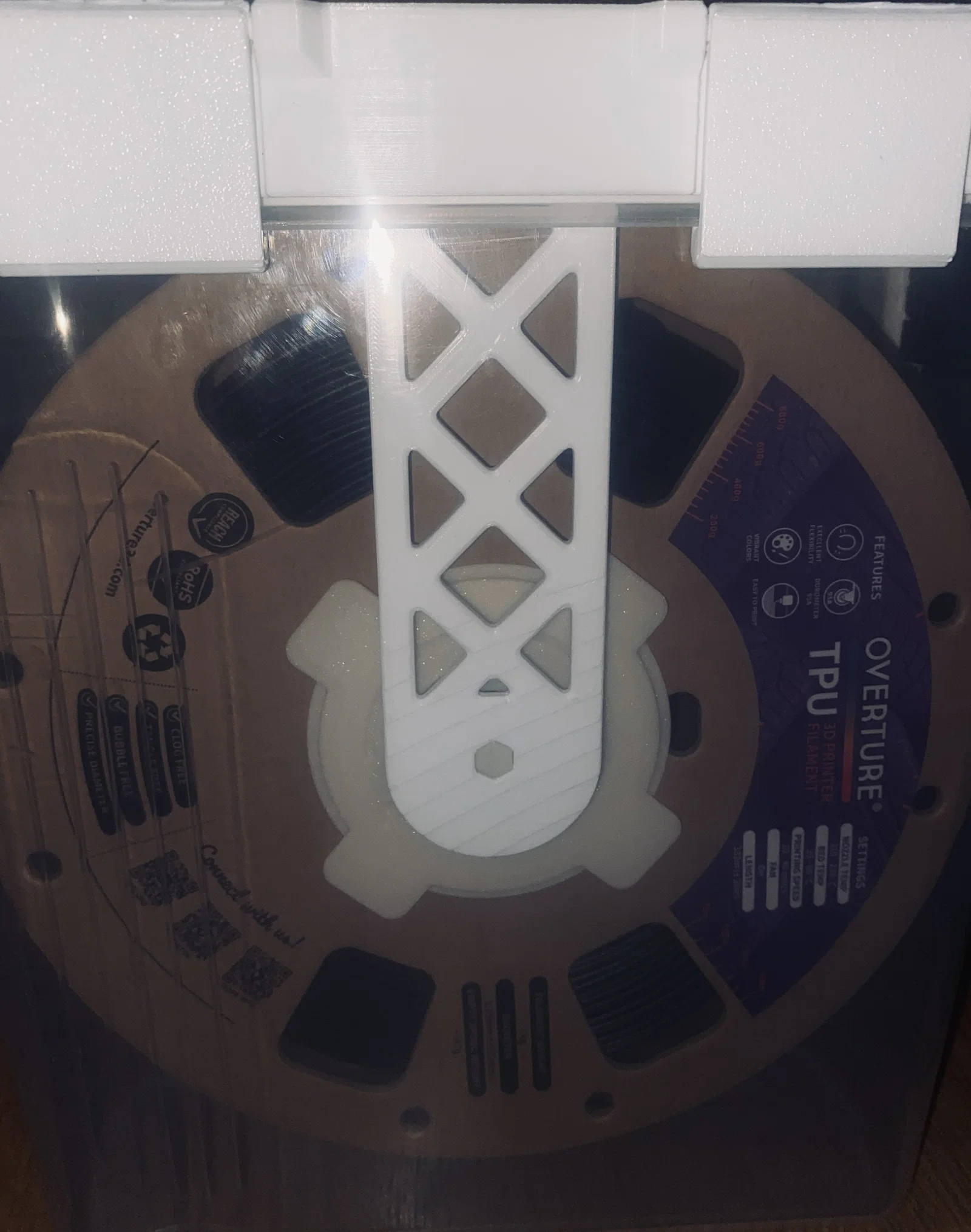

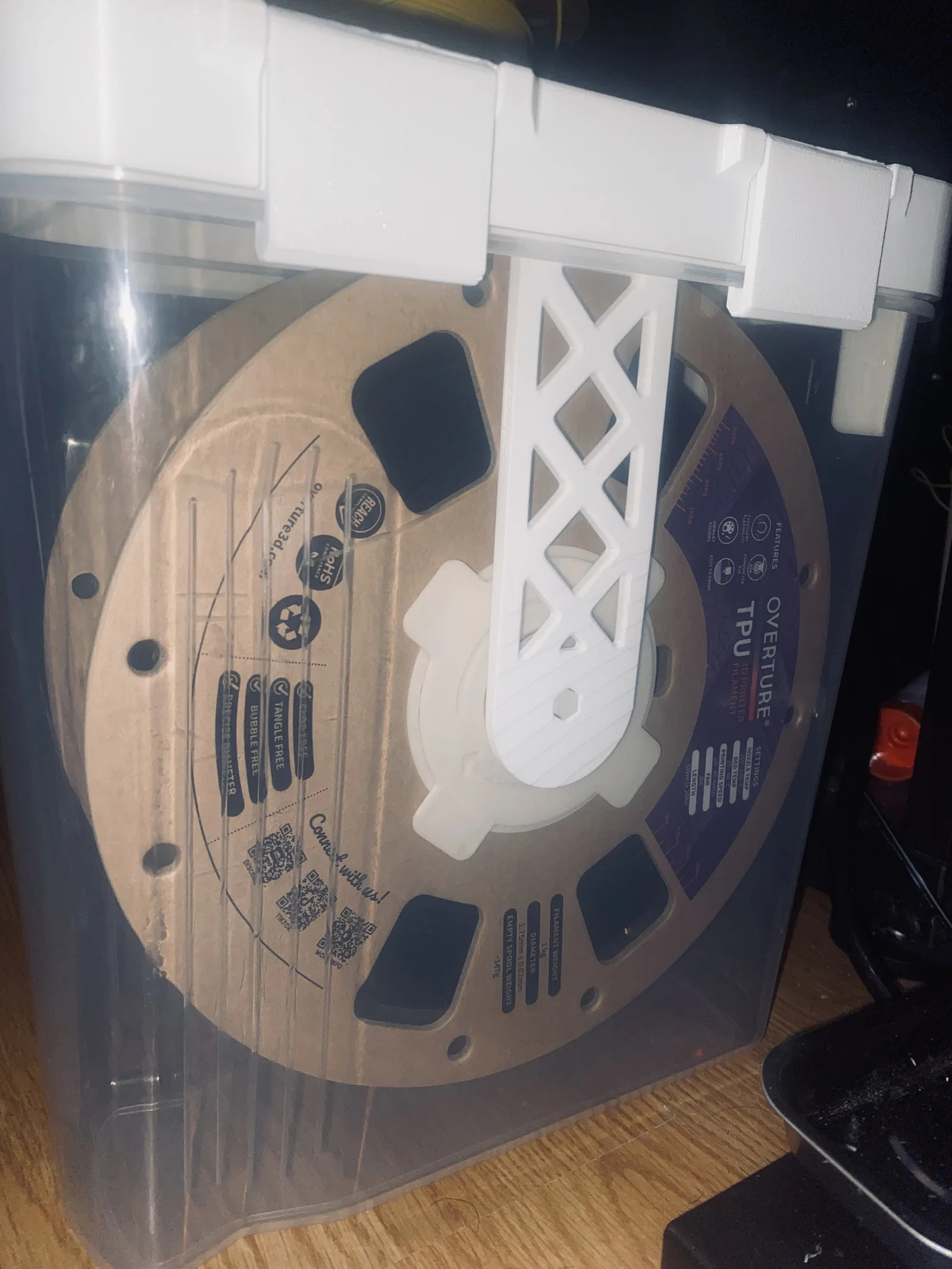

KICHLY Filament Storage kèm nâng cấp (Upgrades)

File 3MF được làm bằng Orca Slicer.

Nhớ calibrate print profile trước khi in các chi tiết lớn.

Quy trình lắp ráp gần như y chang bản Filament Storage gốc.

Chi phí in ước tính:

• 200g PETG - Thân chính* và tay đòn

• 80g ASA/ABS - Rewinder, hộp chứa desiccant và adaptor ring (Overture)

• 10g TPU - Nút bịt và gasket tuỳ chọn

Mình có in một hộp Storage Container bằng PLA, hiện chưa thấy vấn đề gì nhưng nếu có chỗ nào bắt đầu yếu/giòn đi thì mình sẽ cập nhật bài.

Cài đặt in (Printing Settings)

• 3 Wall Loops trừ TPU Gasket chỉ 1 Wall Loop

• 10% Gyroid Infill cho tất cả trừ TPU Gasket là 7%

• Bật Ensure Vertical Shell Thickness cho tất cả trừ TPU Gasket thì tắt

• 5 Top Shell Layers trừ TPU Gasket là 3 layers

• 3 Bottom Shell Layers trừ TPU Gasket là 2 layers

• Pattern top/bottom thì tuỳ gu, nhưng TPU Gasket lý tưởng là dùng Concentric cho cả top và bottom.

Thông tin chung

Cái top Hex Clip hơi khó lắp, nhưng vẫn vừa. Mình làm kiểu snap cho khít để khỏi bị trượt theo thời gian.

Sử dụng

Mình khuyên nên dùng heat gun để làm giảm cái vết lõm (divot) càng nhiều càng tốt quanh chỗ cuộn spool chạm vào, vì lò xo trong badge không đủ mạnh để thắng ma sát với thành hộp.

Mọi thứ hoạt động ổn, kéo xuống được khoảng 10% RH trong tầm 24–32 giờ.

Sấy (Drying)

Bạn có thể bỏ nguyên cả cuộn spool kèm rewinder vào bất kỳ máy sấy filament nào (mình dùng EIBOS 3D Filament Dryer CYCLOPES), nhưng nhớ in toàn bộ rewinder bằng ít nhất ASA hoặc ABS để tránh bị biến dạng do nhiệt về lâu dài.

Mình test sấy Overture 95A TPU trong 7 giờ ở 70C, nhưng hygrometer chỉ khoảng ~46C. Rewinder không có dấu hiệu mềm hay biến dạng.

Phần cần mua

KICHLY Container

Overture Improved Speed PETG

Overtrure TPU

3mm Silicone Foam Seal

Rechargeable Silica Gel Desiccant

608zz Bearings

Badge Springs - Chưa có link, mình có sẵn vài cái loại no-name để đó.

Lưu ý (Disclaimer)

Vòng bi 608zz này chất lượng không cao lắm, quay hơi sượng nhưng dùng cho rewinder thì vẫn ổn. Mình không khuyến nghị dùng cho các ứng dụng chịu tải cao/quan trọng.
