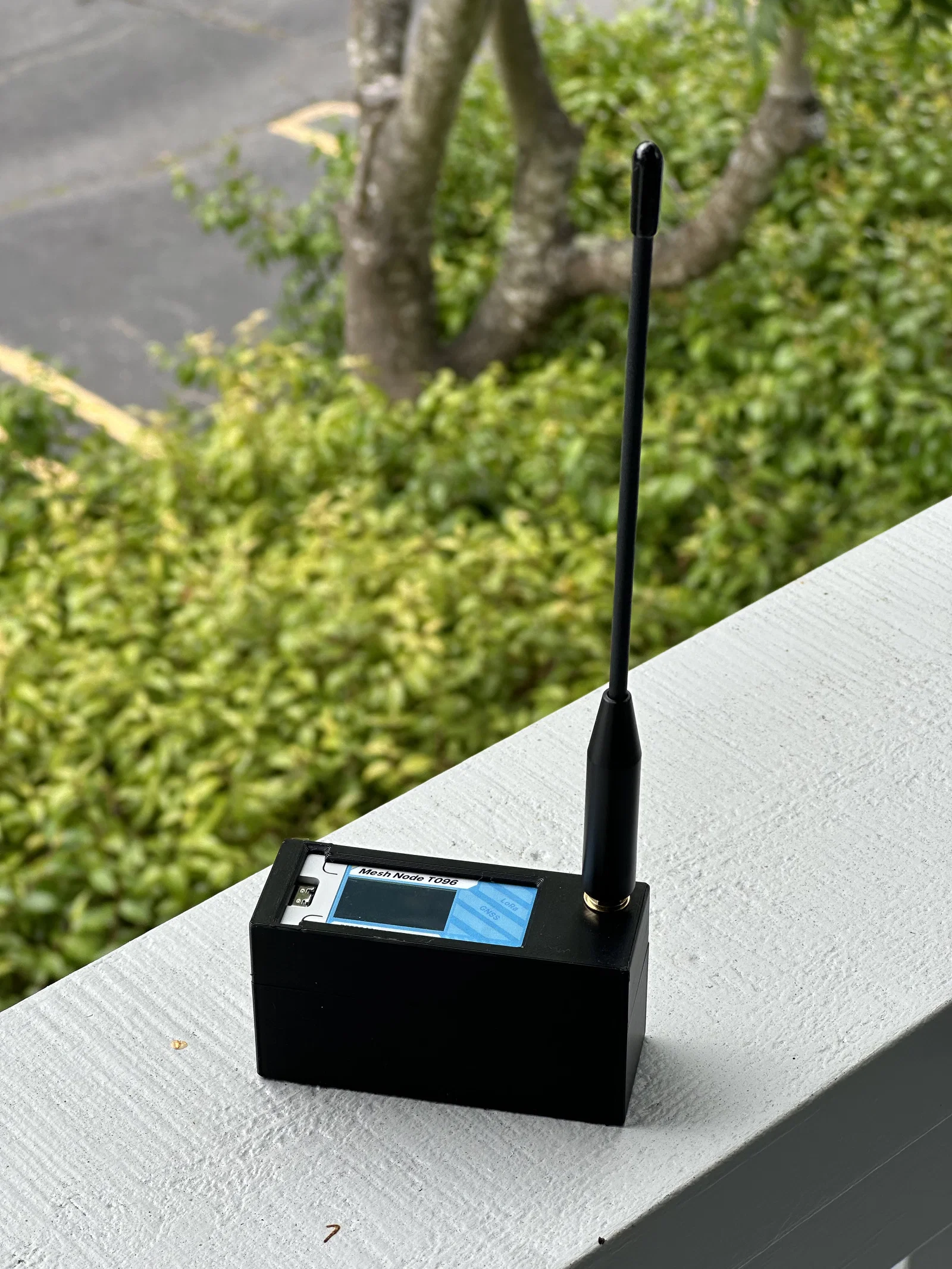

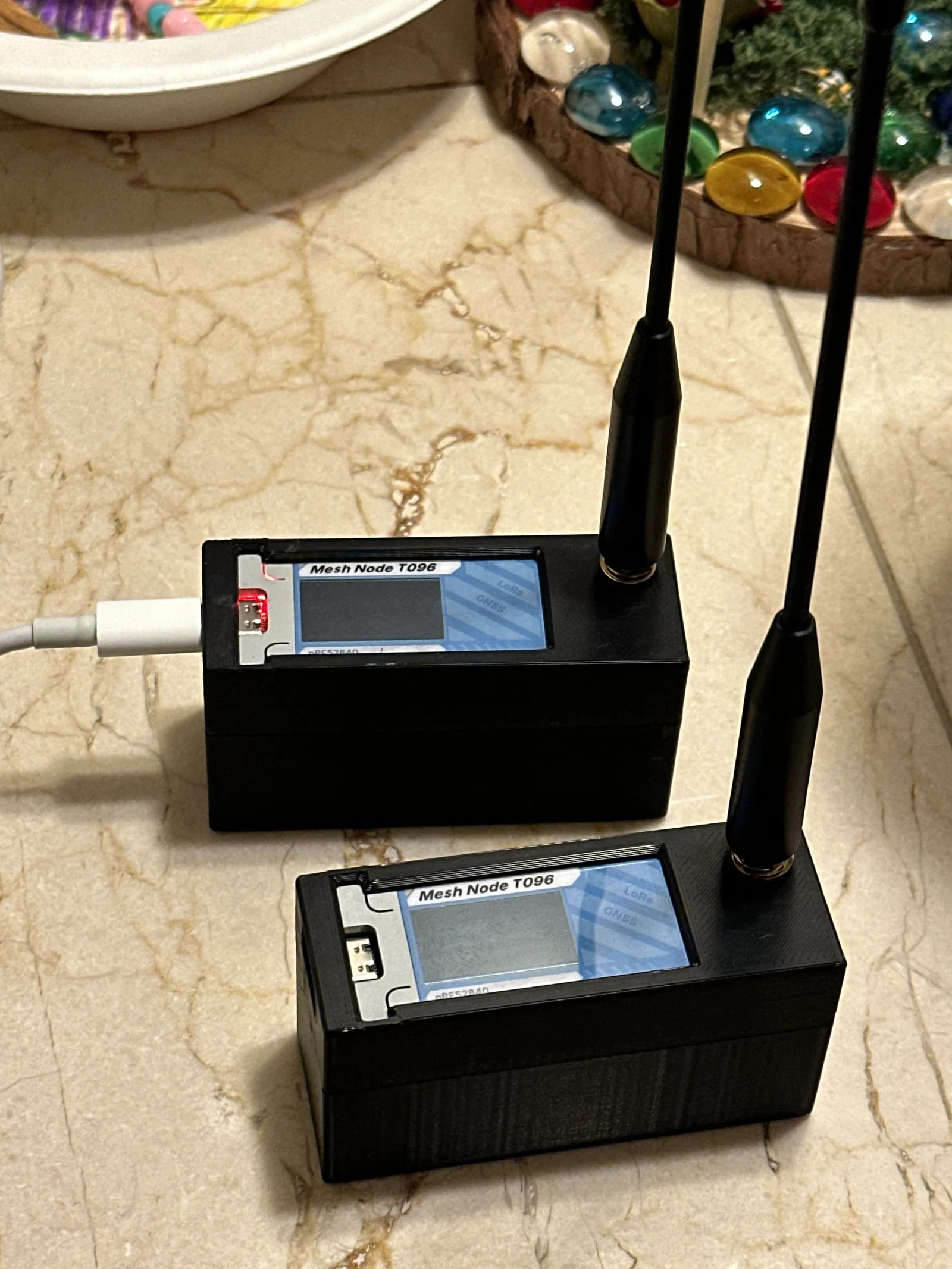

Heltec T096 kèm case pin 21700
Case cho Heltec T096 dùng pin lithium‑ion 21700, phù hợp dự án Meshcore hoặc Meshtastic. Kèm hướng dẫn Parts/Assembly, lắp pin, trượt T096 vào ray và gắn anten SMA pigtail; có thể liên hệ để xin file Fusion 360.
Mô tả
Mình tìm hoài mà không thấy case nào cho T096 dùng pin lithium-ion 21700, nên tự làm luôn cái này. Bạn cứ liên hệ mình nếu cần file Fusion 360, v.v.
Parts
-
Heltec T096
-
Pin 21700
-
Anten SMA kèm pigtail
Assembly
-
Gắn dây pin vào pin. Mình hàn dây vào vài miếng nickel strip rồi dùng spot weld hàn điểm vào pin.
-
Mình nhỏ vài giọt keo nến (hot glue) lên hai thanh ray giữ pin để cố định tại chỗ. Dùng loại keo nào cũng được.
-
Trượt T096 vào ray. Mình không cần dán keo cho bước này.
-
Gắn anten
-
Sau khi gắn anten xong thì mới gắn pin vào T096
-
Mình dùng keo 502 (super glue) dán phần nắp trên và nắp dưới lại với nhau bằng cách bôi keo ở mặt trong của đoạn chồng mí (overlap), để khi ráp thì keo bị đẩy vào trong thay vì tràn ra ngoài vỏ
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
