Khung ảnh snap-fit kèm chân đỡ

Mình thiết kế cái khung này cho nhiều loại ảnh nhỏ. Tỉ lệ khung được tính cho ảnh 150x100mm. Tấm “kính” phía trước nên dùng acrylic 1mm, cắt gần cỡ A5 (nhưng bớt khoảng ~1cm ở cạnh ngắn). Mình khuyên dùng một tấm A4, cắt đôi, rồi cắt thêm phần 1cm đó. Cách dễ nhất để cắt acrylic mỏng là rạch 1–2 đường bằng dao rọc giấy (nhớ dùng thước thép làm cữ dẫn hướng!), rồi bẻ nhẹ theo đường yếu vừa tạo để tách ra.

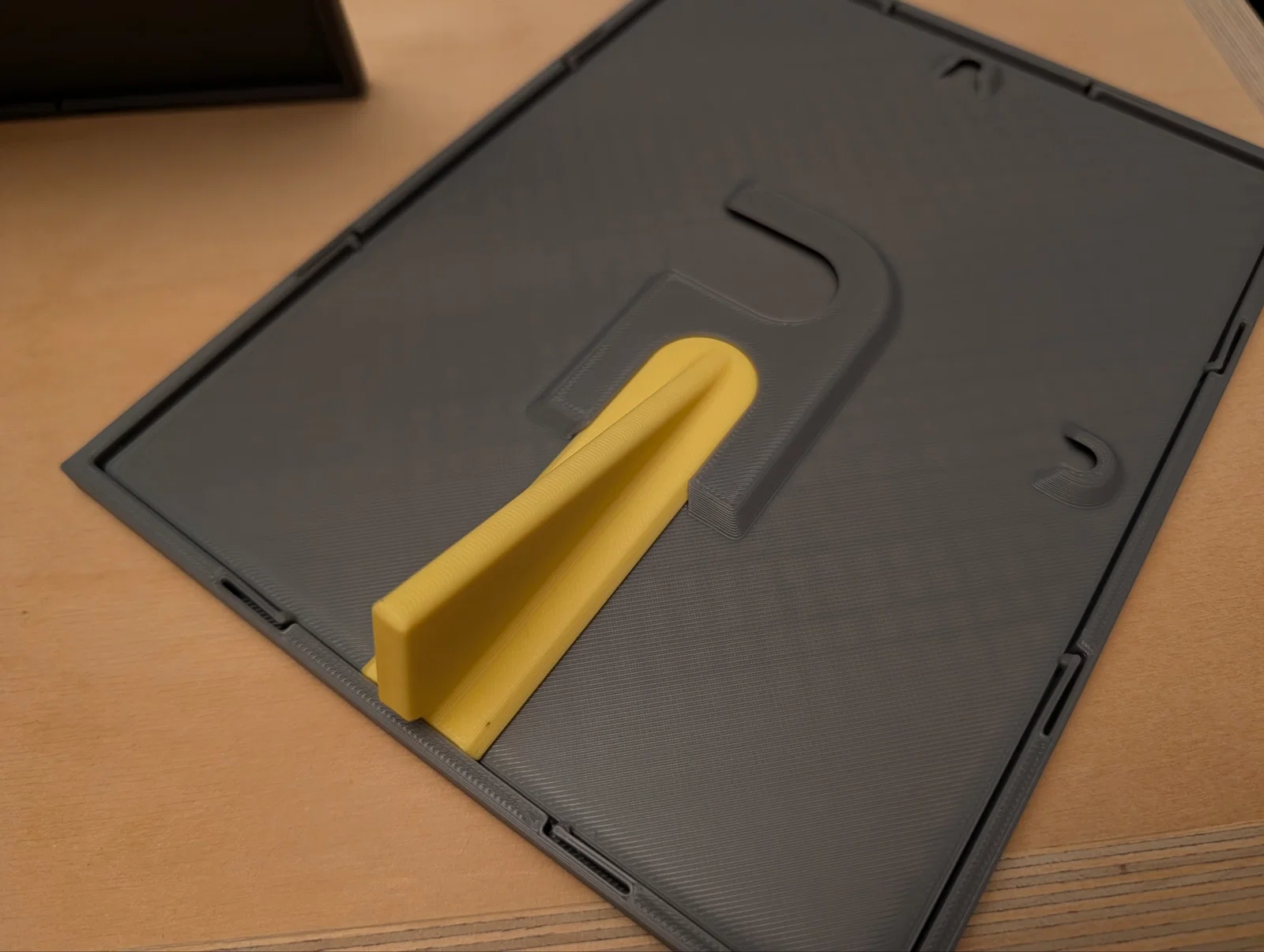

Tấm lưng là dạng snap-fit với các lò xo nhỏ dọc theo mép trong của khung. Lắp khung không cần dụng cụ, và có thể tháo ra lắp lại nhiều lần trước khi các chốt gài in bị mòn.

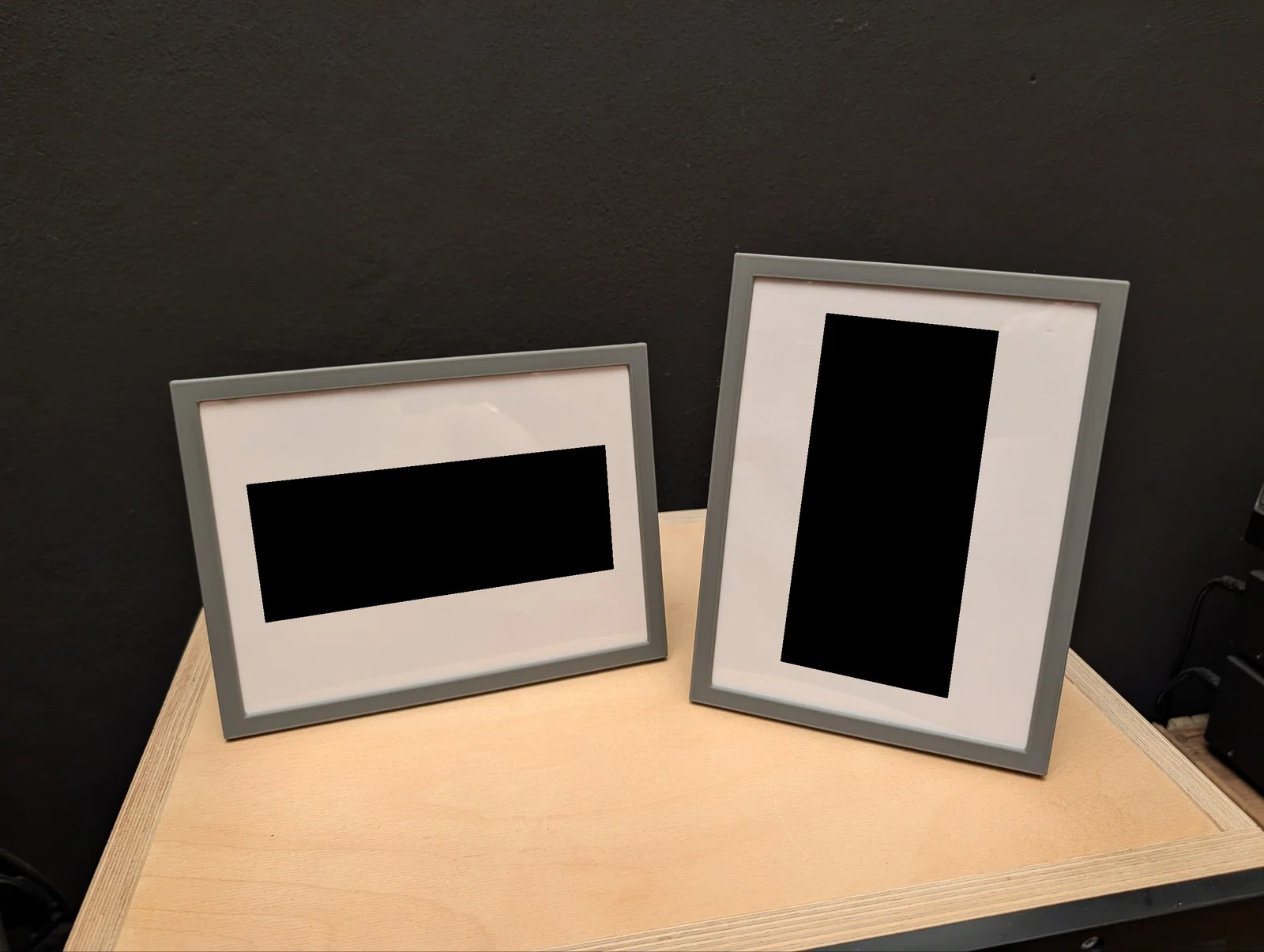

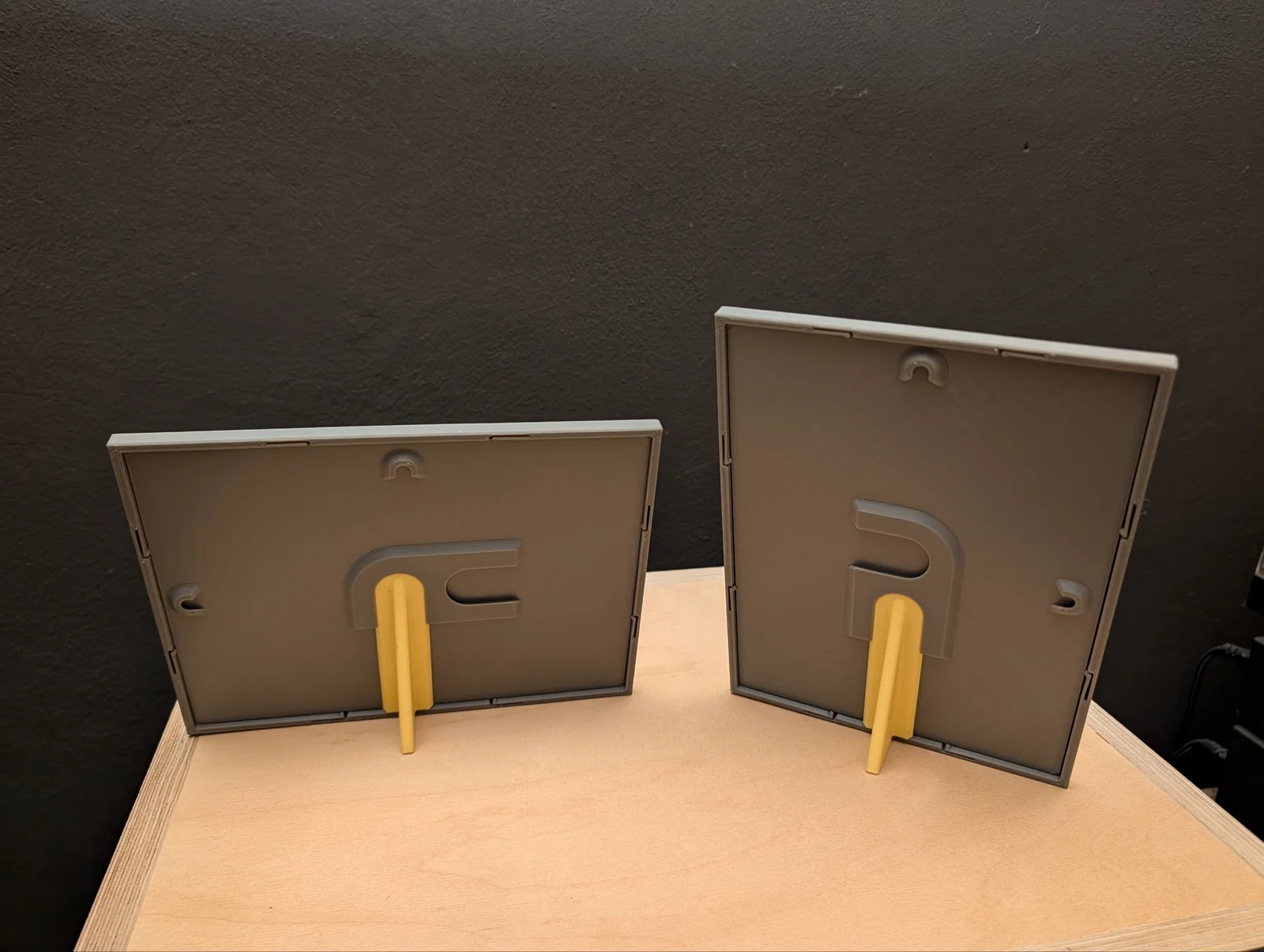

Khung có thể treo lên đinh trên tường hoặc dùng kèm chân đỡ in 3D, dùng được cả chiều dọc (portrait) lẫn chiều ngang (landscape).

Mình khuyên in bằng PLA (hoặc vật liệu ít cong vênh khác, vì bạn sẽ in các chi tiết lớn, mỏng, hình chữ nhật). Thông số in thật ra không quá quan trọng, đây là mẫu rất dễ in. Mình khuyên dùng textured plate và canh chỉnh để có first layer đẹp, vì đó là phần bạn sẽ nhìn thấy.

Lưu ý: Hình minh họa của mình vẫn đang dùng bản chân đỡ cũ, thấp hơn nên khung hơi lắc, đặc biệt khi dựng dọc. File model đã upload thì đáng lẽ sẽ khắc phục vụ này, nhưng mình chưa kịp in lại để kiểm tra.
