Rotor Clinostat tối ưu cho động cơ bước 28BYJ-48

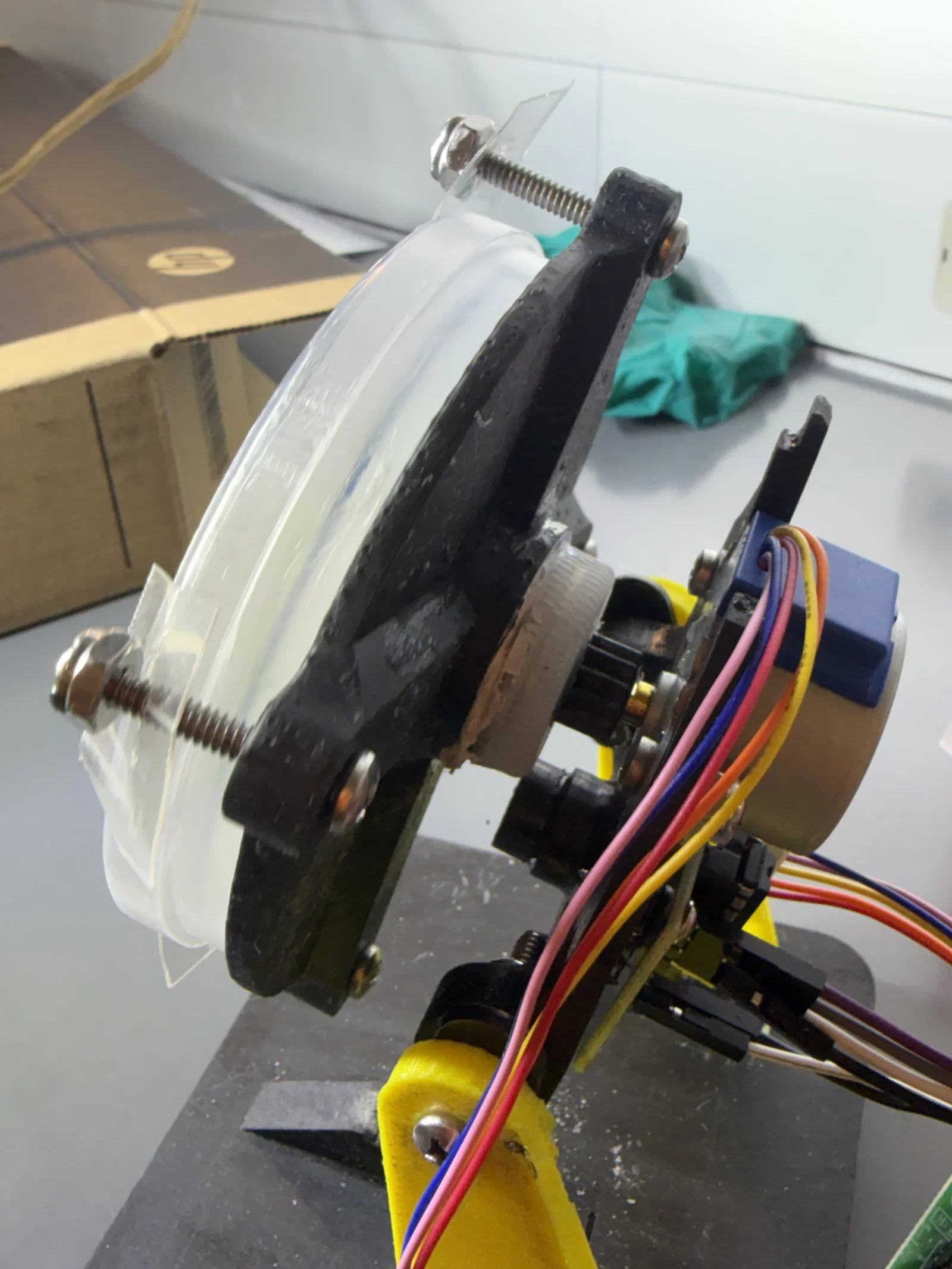

Rotor cho máy Clinostat (Thiết kế kết nối trực tiếp động cơ 28BYJ-48)

Nếu bác nào đang mày mò chế tạo máy Clinostat để phục vụ các thí nghiệm mô phỏng môi trường vi trọng lực thì chắc chắn sẽ cần đến linh kiện rotor này. Đây là phiên bản được thiết kế lại để khắc phục nhược điểm của các mẫu cũ, giúp việc lắp đặt trở nên thuận tiện hơn rất nhiều. Thay vì phải dùng thêm khớp nối trung gian hay bộ truyền động phức tạp, mẫu rotor này được tối ưu hóa để kết nối thẳng trực tiếp vào trục của động cơ bước 28BYJ-48 phổ biến.

Việc tích hợp trực tiếp giúp hệ thống vận hành ổn định hơn, giảm thiểu hiện tượng rung lắc hay lệch trục trong quá trình quay liên tục. Với cấu trúc vững chắc, linh kiện này đảm bảo truyền động hiệu quả từ motor, giúp mô hình của bác quay đều, êm ái mà không gây ra tiếng ồn khó chịu hay hư hỏng thiết bị điện tử bên trong. Thiết kế này đặc biệt phù hợp cho những ai muốn tự lắp ráp các thiết bị nghiên cứu sinh học hoặc vật lý tại nhà với chi phí tối ưu nhất.

Để đạt được hiệu quả tốt nhất khi in 3D mẫu rotor này, các bác cần lưu ý một số điểm kỹ thuật quan trọng như sau:

• Thiết kế tối ưu cho động cơ bước 28BYJ-48, giúp tiết kiệm không gian và lắp ráp cực kỳ nhanh chóng.
• Vật liệu khuyên dùng: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền cơ học cao và chịu được nhiệt độ ổn định khi motor hoạt động lâu.
• Thiết lập in 3D: Khuyên dùng chiều cao lớp in (layer height) từ 0.16mm đến 0.2mm để đảm bảo độ chính xác cho phần khớp nối với trục motor.
• Độ dày vỏ (wall line count): Nên để ít nhất 3-4 lớp để tăng độ cứng cho rotor, tránh tình trạng bị biến dạng khi quay dưới tải trọng.
• Kiểm tra khớp nối: Sau khi in xong, hãy vệ sinh thật kỹ phần lỗ cắm trục để đảm bảo khớp nối ôm khít vào motor, giúp truyền lực chính xác nhất.
• Tùy chỉnh: Nếu phần lỗ lắp trục quá chặt hoặc lỏng do sai số máy in, các bác có thể điều chỉnh nhẹ kích thước lỗ (hole horizontal expansion) trong phần mềm slicer trước khi in hàng loạt.

Đây thực sự là một giải pháp đơn giản nhưng cực kỳ hiệu quả để nâng cấp máy Clinostat của các bác. Hy vọng linh kiện này sẽ hỗ trợ tốt cho các dự án nghiên cứu của mọi người!
