Kệ/giá treo tường cho máy chiếu Yaber L2 Plus (Wall Mount / Shelf)
Kệ treo tường hạng nặng cho Yaber L2 Plus, có hốc ôm máy chống trượt. Đã FEA trong SolidWorks, FOS >10 dưới tải tiêu chuẩn. Khuyến nghị in ASA, 4–5 perimeters, infill 30–40%, supports tùy bridging.
Mô tả

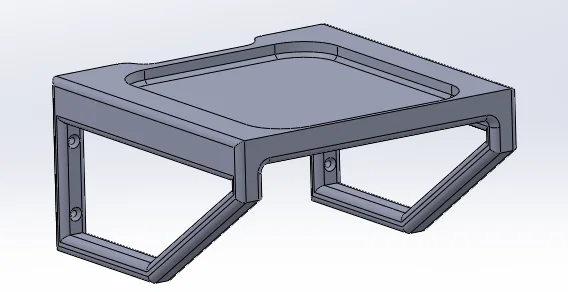

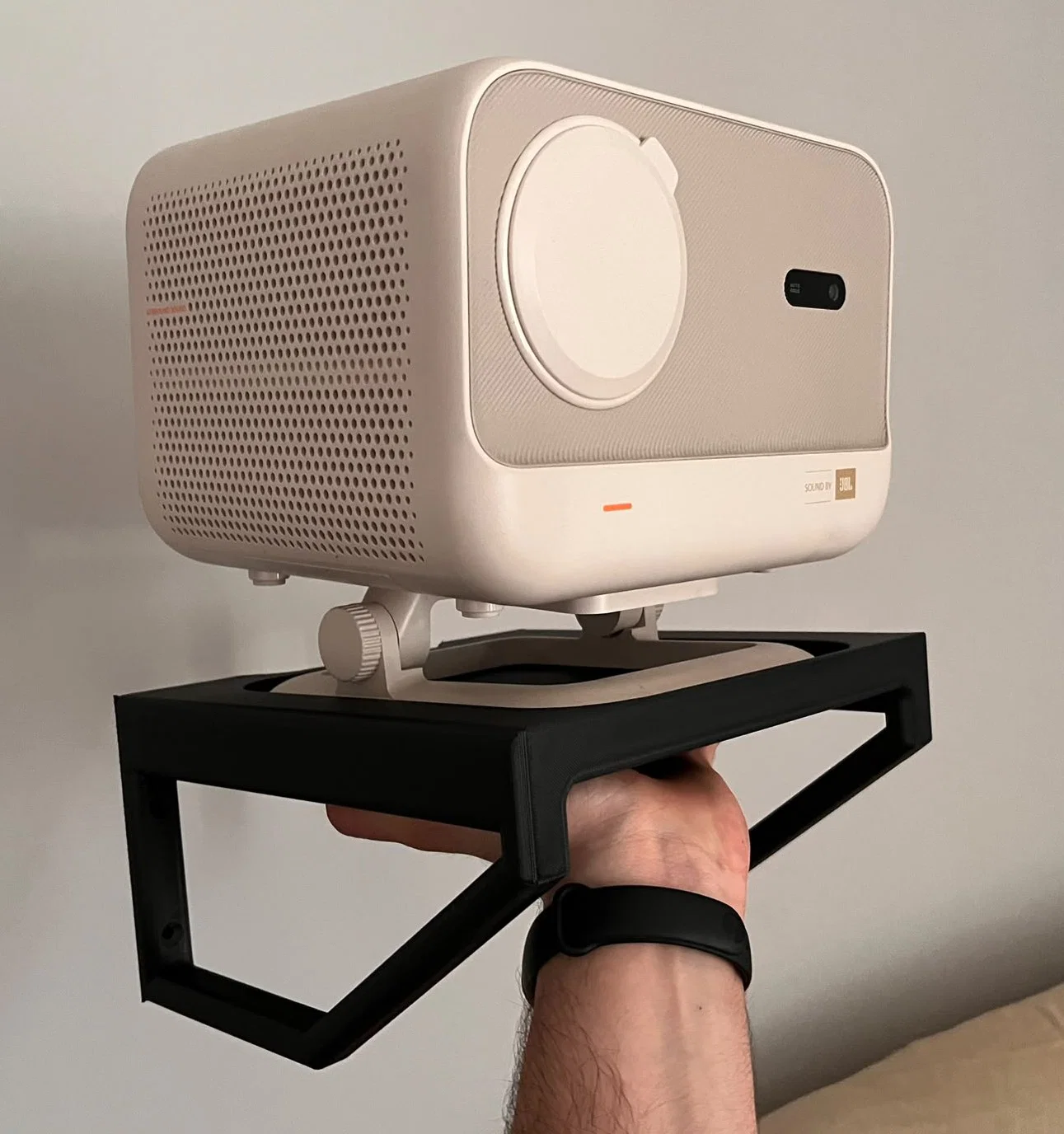

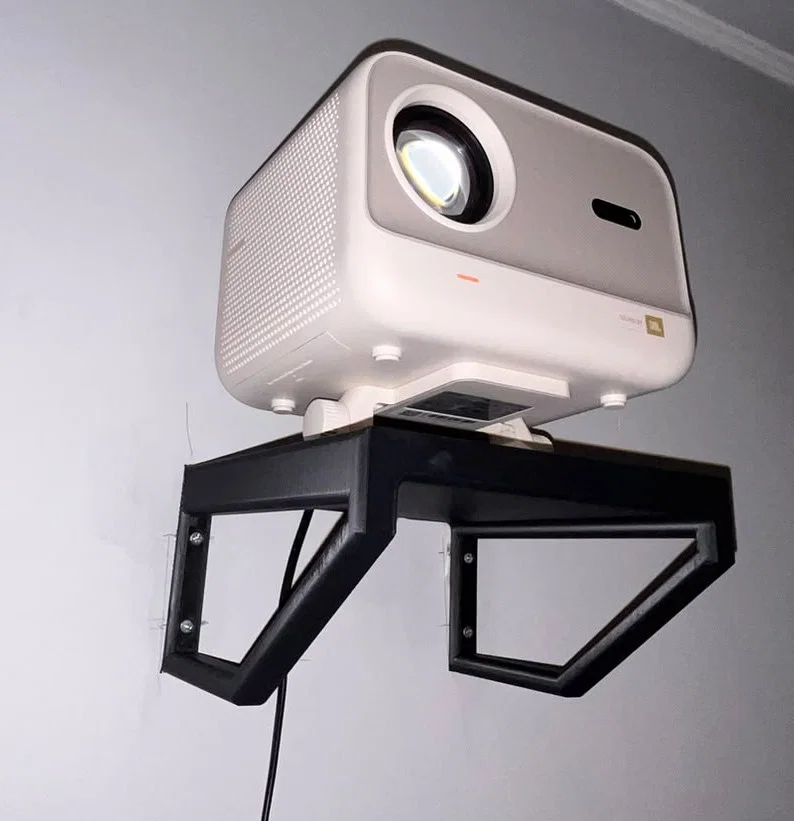

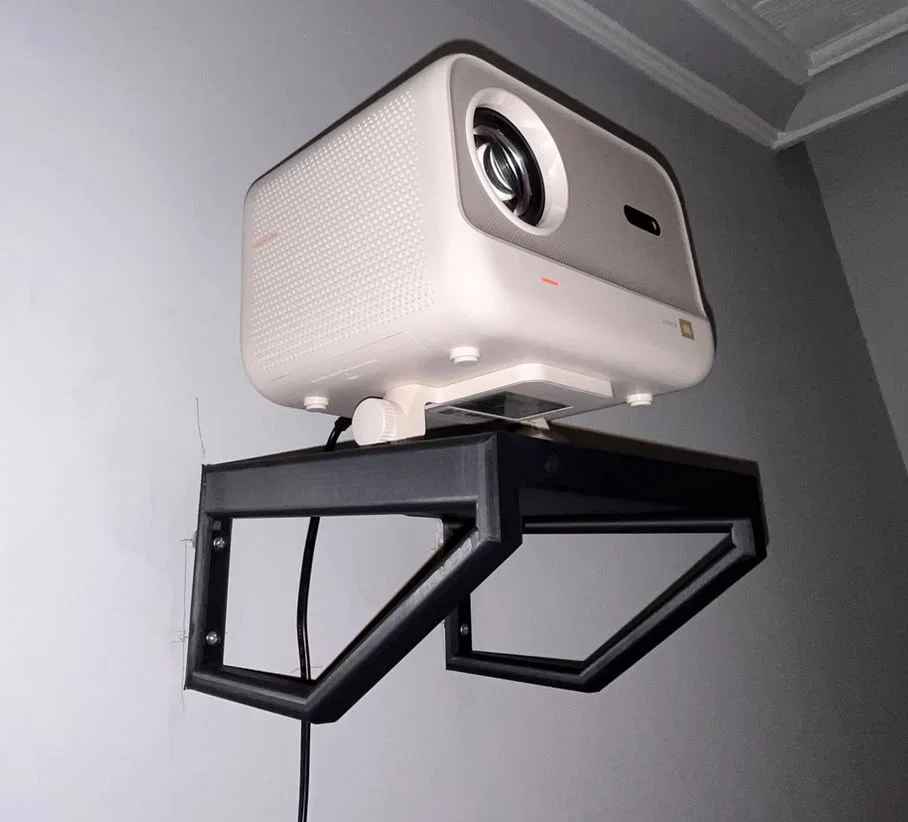

Đây là một kệ treo tường hạng nặng (heavy-duty) được thiết kế riêng cho máy chiếu Yaber L2 Plus. Mẫu có một hốc (pocket) tích hợp trên bề mặt phía trên để ôm vừa khít thiết bị, giúp chống trượt và hạn chế rơi rớt ngoài ý muốn.

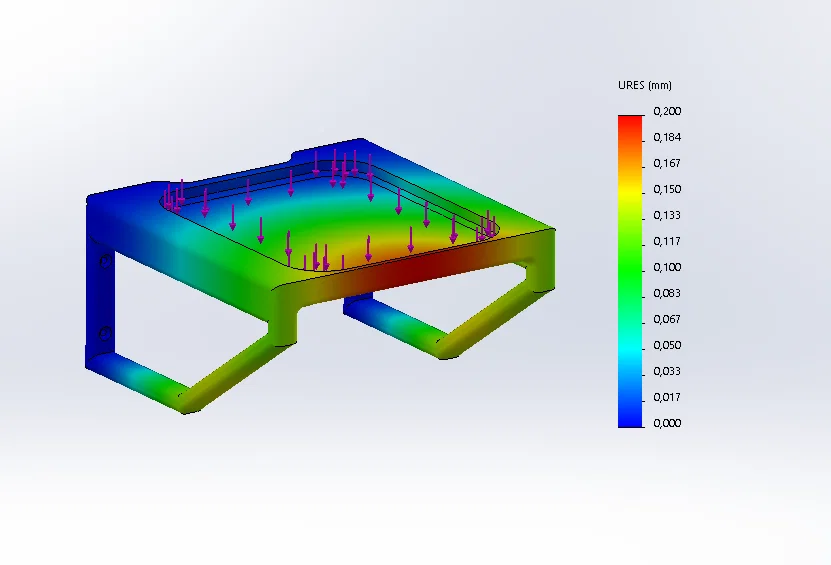

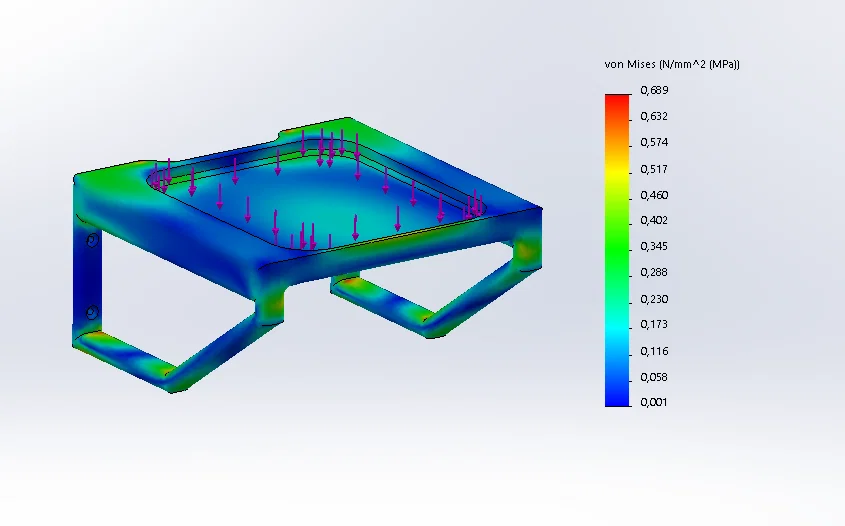

Hình học kết cấu đã được phân tích đầy đủ bằng FEA (Finite Element Analysis) trong SolidWorks để đảm bảo phân bố ứng suất tối ưu. Với Factor of Safety (FOS) tính toán vượt 10+ dưới tải máy chiếu tiêu chuẩn, ngàm/kệ này được thiết kế cực kỳ chắc chắn, hạn chế biến dạng.
Recommended Print Settings:
Material: ASA được khuyến nghị mạnh để ổn định nhiệt và bền cơ học.
Wall Loops / Perimeters: 4 hoặc 5 walls.
Infill: 30% - 40% (pattern Gyroid hoặc Grid).
Supports: Chỉ cần cho phần viền hốc (pocket rim) bị overhang, tùy khả năng bridging của máy in của bạn.
