Nâng cấp đèn LED đôi cho nozzle cho SilencedFrost SF 3×5015 Shroud (Neptune 4)

Nâng cấp đèn LED đôi cho đầu phun (Nozzle) cho SilencedFrost SF 3×5015 Shroud

Tổng quan

Đèn nozzle zin trên dòng Neptune 4 xài ổn, nhưng mình muốn ánh sáng mạnh hơn và đều hơn quanh đầu phun.

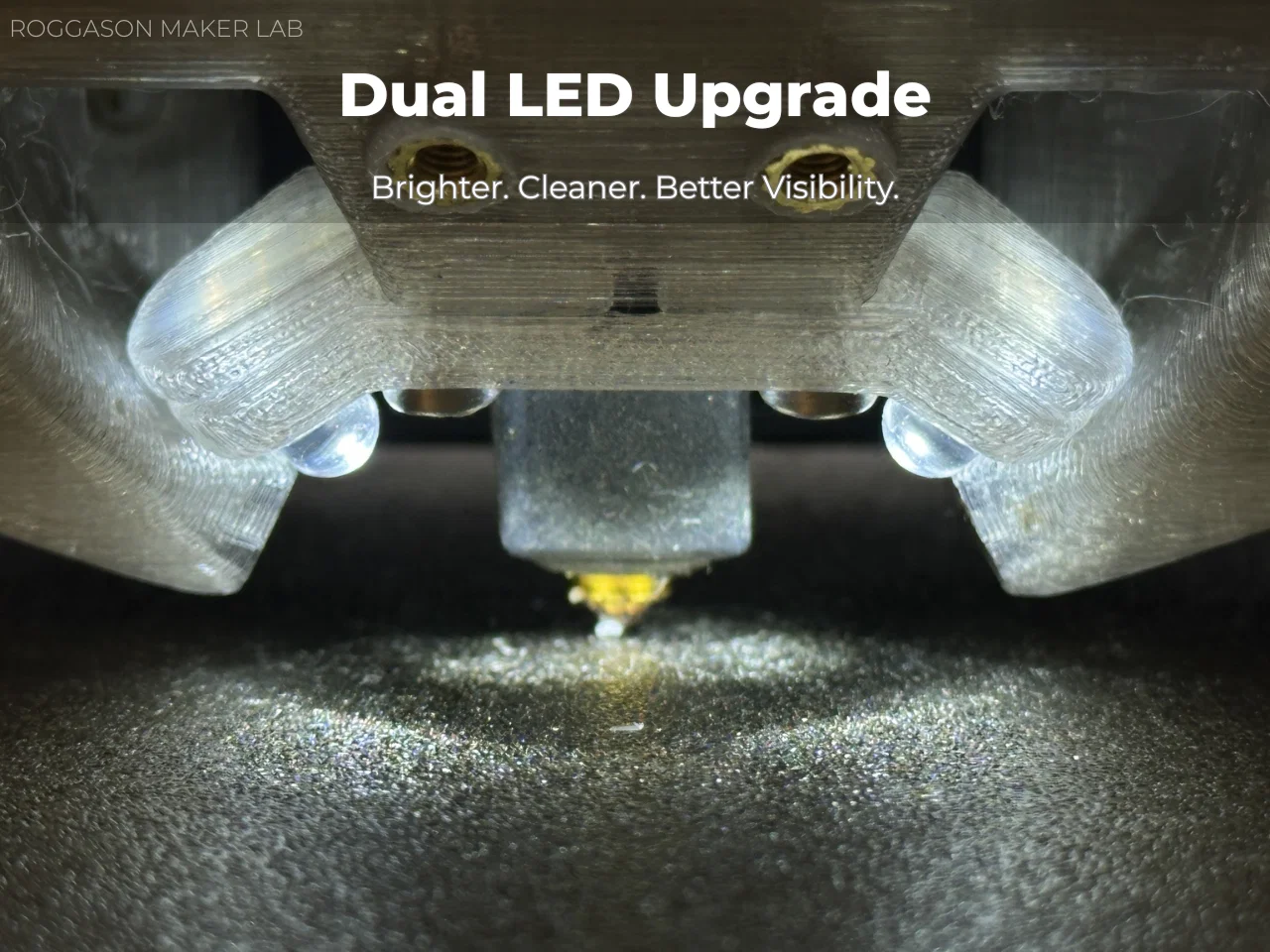

Bản nâng cấp này thay LED đơn nguyên bản bằng hai LED tiêu chuẩn 5 mm, đặt để rọi vào nozzle từ hai bên. Kết quả là vùng làm việc sáng hơn, ít bóng đổ hơn, giúp theo dõi lớp đầu (first layers) và tiến trình in dễ hơn nhiều.

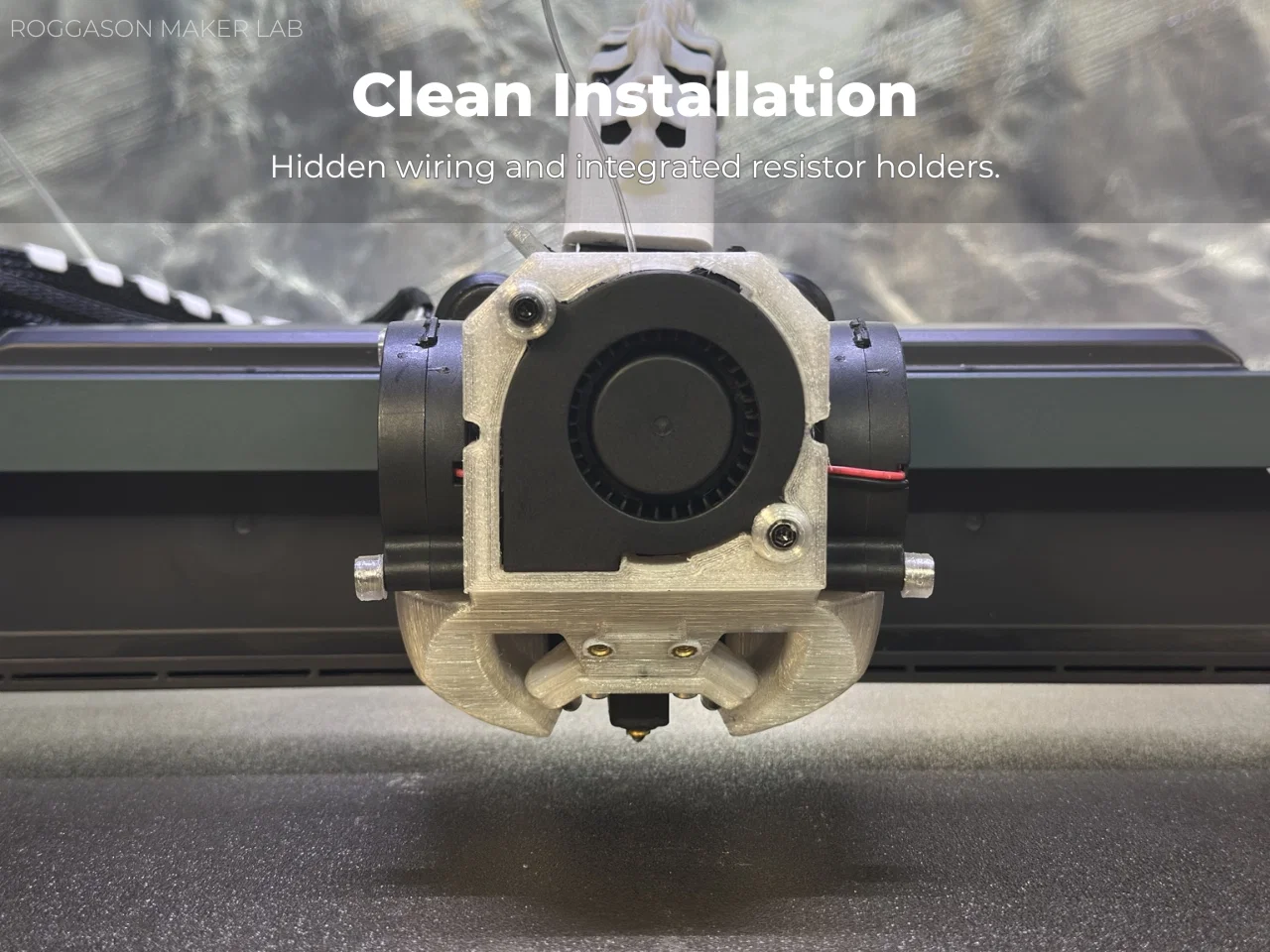

Để lắp gọn gàng và tối ưu không gian, phần ngàm giữ có sẵn hộc để điện trở và rãnh đi dây bên trong.

Vì sao mình thiết kế bản nâng cấp này

Ban đầu mình có liên hệ hỗ trợ của Elegoo vì muốn mua LED nozzle nguyên bản làm đồ dự phòng.

Họ báo có thể bán nguyên cụm quạt trước với giá US$19, hoặc riêng cụm LED zin giá US$2. Tuy nhiên lúc đầu họ khuyên không nên gửi riêng cụm LED vì gói quá nhỏ, dễ thất lạc khi vận chuyển quốc tế. Sau khi mình hỏi lại, họ đồng ý bán riêng, nhưng riêng phí ship về Đức đã báo giá US$18.

Vậy nên mình quyết định thiết kế một phương án thay thế đơn giản, dùng LED 5 mm phổ thông giá rẻ và các linh kiện điện tử dễ mua. Kết quả không những rẻ để làm, mà còn sáng hơn và đều hơn so với LED đơn zin.

Tính năng

• Thiết kế LED đôi 5 mm

• Ánh sáng đều từ hai bên

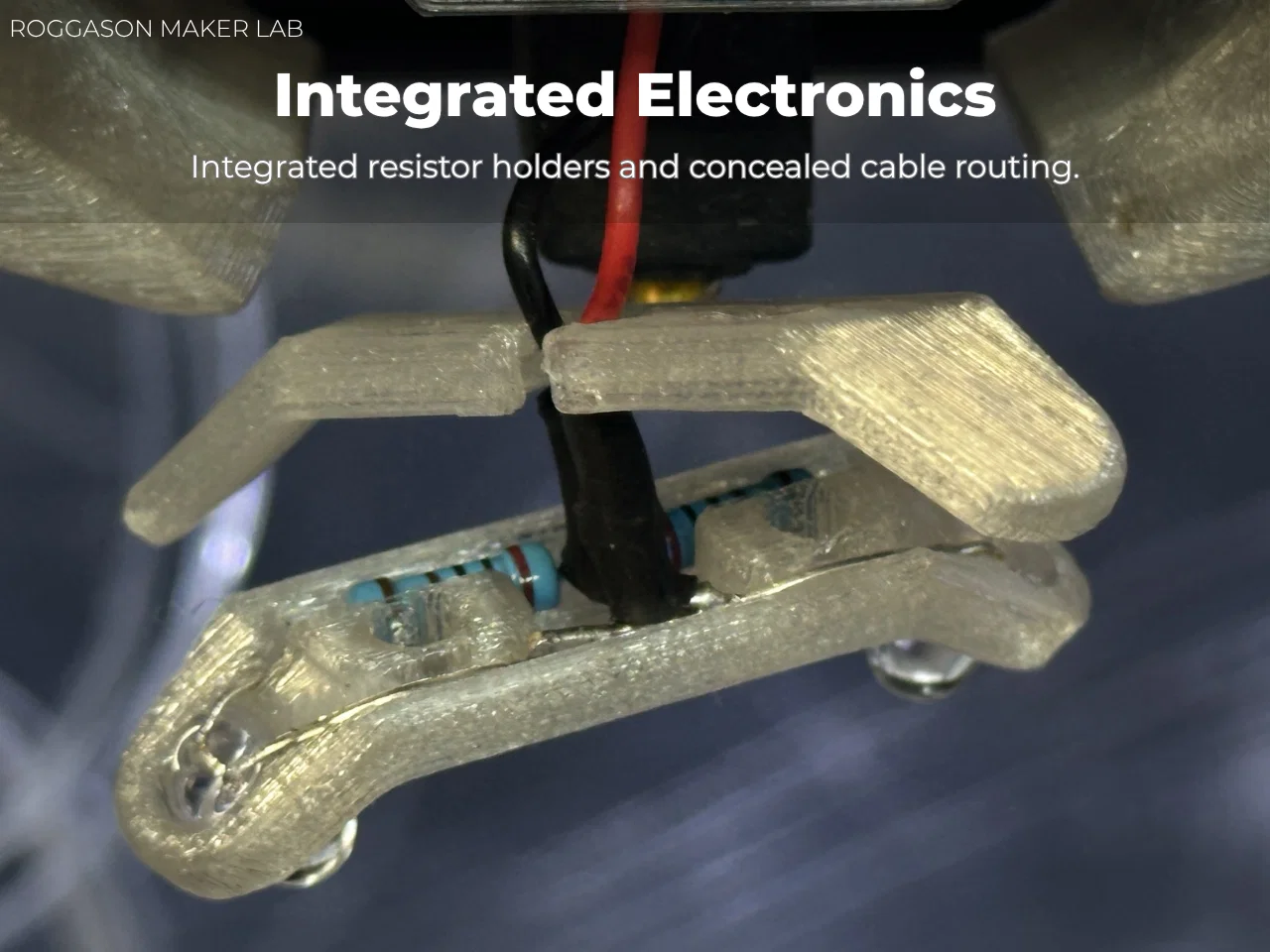

• Tích hợp ngàm/khay giữ điện trở

• Rãnh đi dây bên trong

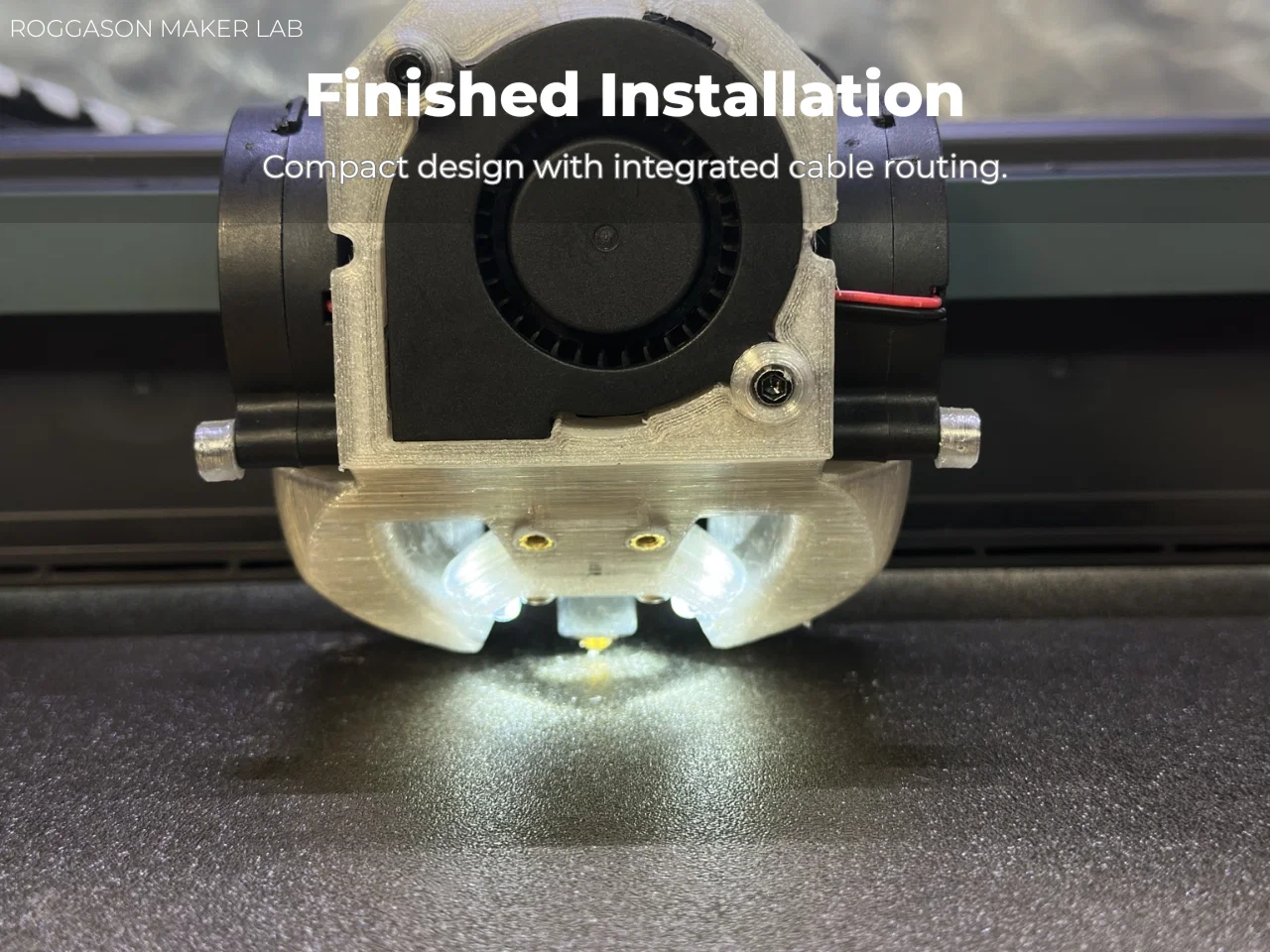

• Lắp đặt gọn và sạch

• Dễ lắp ráp

• Thiết kế riêng cho SilencedFrost SF 3×5015 Shroud

Phần cứng cần có

• 2 × LED trắng 5 mm

• 2 × điện trở 2 kΩ

• Điện trở công suất 0.5 W (đã test)

• 2 × ốc M3 × 10 mm đầu lục giác chìm (socket head)

Cấu hình đã test

Bản nâng cấp này đã được test trên Elegoo Neptune 4 Plus dùng nguồn cấp LED 24 V nguyên bản của máy.

Kết quả tốt nhất đạt được khi dùng điện trở 2 kΩ / 0.5 W, độ sáng rất tốt và vẫn mát khi chạy liên tục.

Bản prototype ban đầu của mình dùng 1 kΩ / 0.25 W. Dù vẫn hoạt động về mặt điện, nhưng điện trở nóng quá, không phù hợp dùng lâu dài.

In 3D

Cần supports.

Để chất lượng in tốt nhất, mình khuyên in mẫu dựng đứng theo cạnh bên thay vì đặt nằm phẳng. Cách này cho lỗ gắn LED sạch hơn, rãnh đi dây đẹp hơn và hướng lớp (layer orientation) quanh lỗ bắt ốc cứng cáp hơn.

Vì ngàm được lắp khá gần hotend, nên nên in bằng vật liệu chịu nhiệt tốt.

Vật liệu khuyến nghị

• PETG

• ABS

• ASA

• PC

Không khuyến nghị PLA.

Phiên bản trong hình được in bằng sợi rPET tái chế tự làm từ chai PET đã qua sử dụng.

Dùng rPET là tùy chọn—PETG thường cũng chạy ngon.

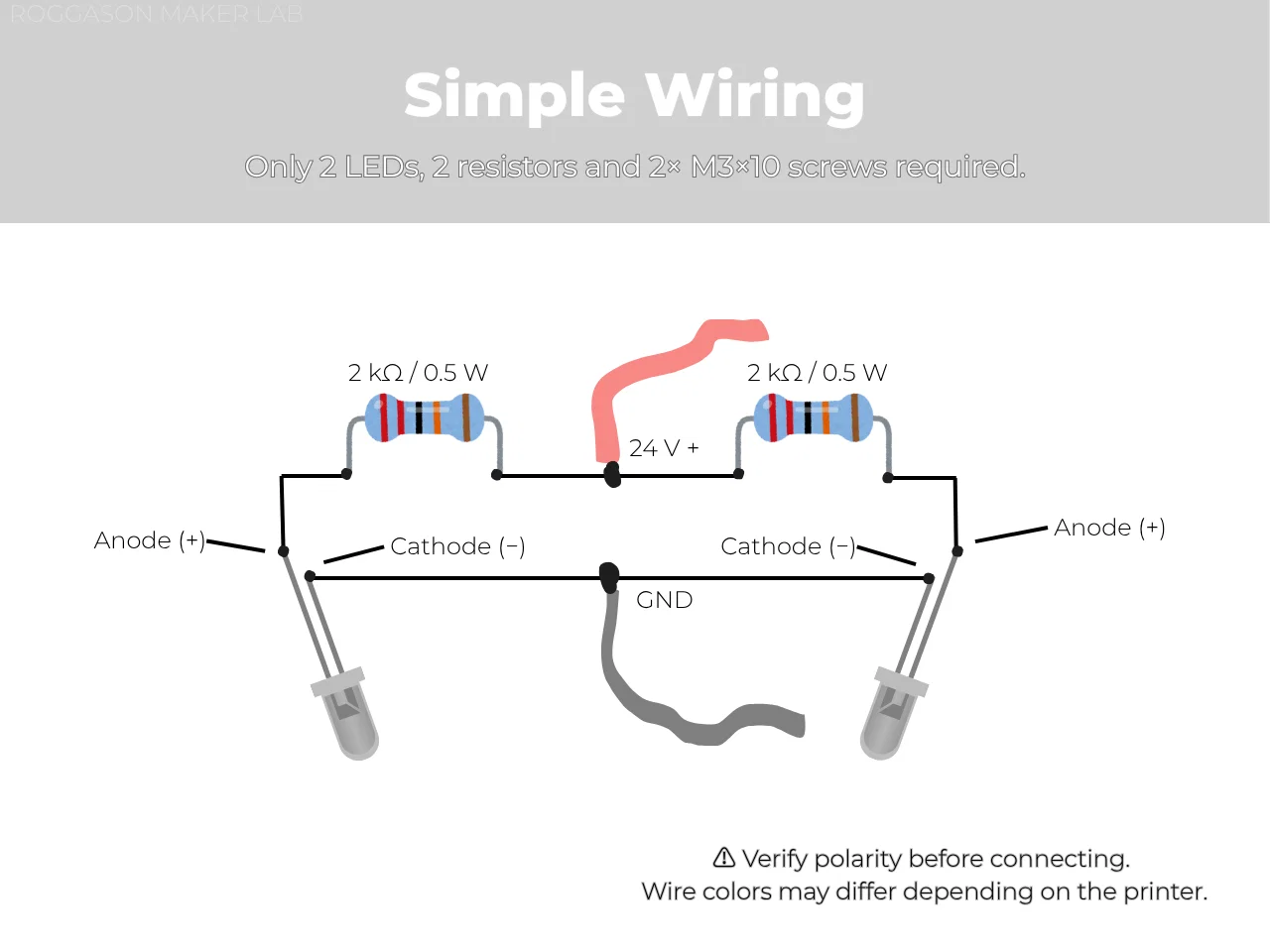

Đi dây

Mỗi LED dùng một điện trở nối tiếp 2 kΩ riêng.

Nối hai nhánh LED song song (parallel).

⚠ Quan trọng

Trên Neptune 4 Plus của mình, cực (polarity) ở đầu connector bị đảo so với màu dây.

Luôn kiểm tra cực bằng đồng hồ đo (multimeter) trước khi cắm. Đừng chỉ dựa vào màu dây đỏ/đen.

Sơ đồ đi dây kèm theo phản ánh đúng polarity trên Neptune 4 Plus của mình. Trước khi nối LED, bạn nhớ kiểm tra polarity trên máy của bạn.

Tương thích

Thiết kế cho SilencedFrost SF 3×5015 Shroud trên:

• Elegoo Neptune 4

• Elegoo Neptune 4 Pro

• Elegoo Neptune 4 Plus

• Elegoo Neptune 4 Max

Credits

Cảm ơn đặc biệt SilencedFrost vì đã tạo ra SF 3×5015 Shroud rất xịn, là nguồn cảm hứng cho bản nâng cấp này.
