Jig khoan lỗ Wood Cartridge (Wood cartridge drill jig)

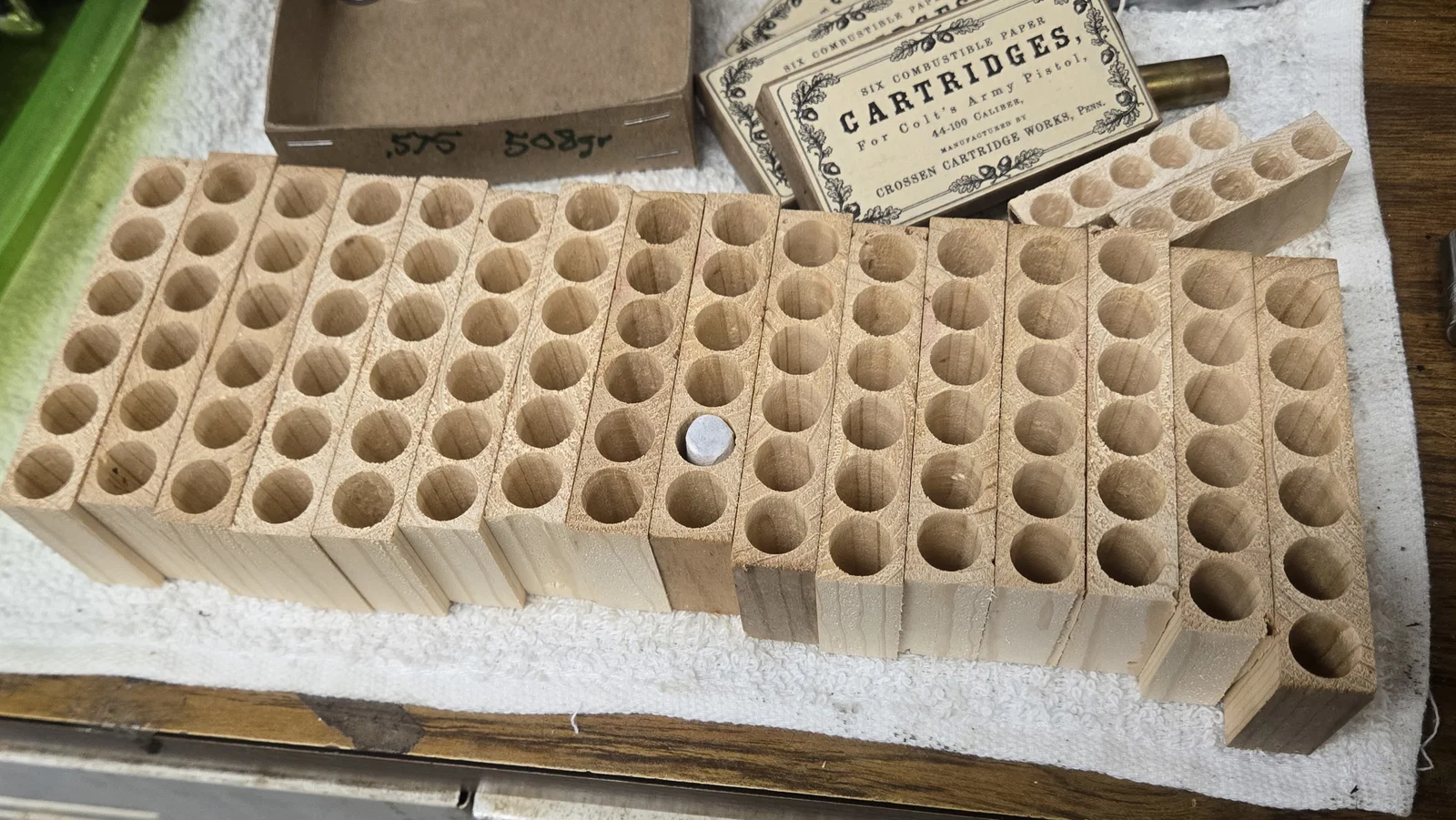

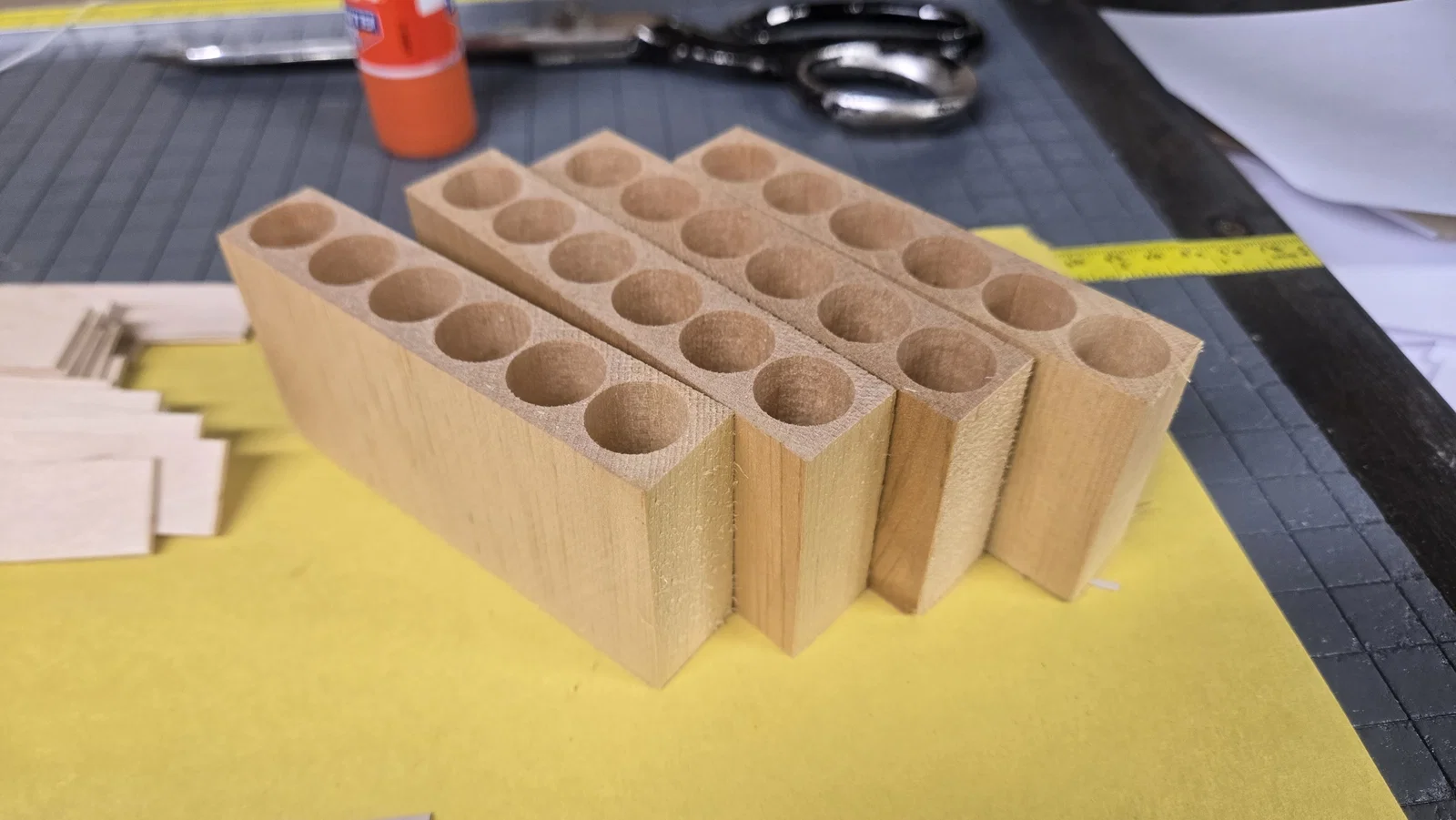

Jig này giúp khoan lỗ chính xác trên các khối gỗ để làm vintage paper cartridges. Hướng dẫn cách scale stop block theo trục Z, cách cố định jig lên plywood và kẹp vào drill press, kèm danh sách phần cứng cần dùng.
59
Lượt Xem
2
Lượt Thích
16
Lượt Tải
Cập Nhật Jul 03, 2026
Mô tả

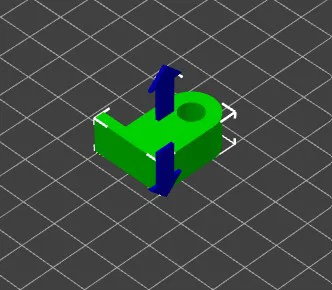

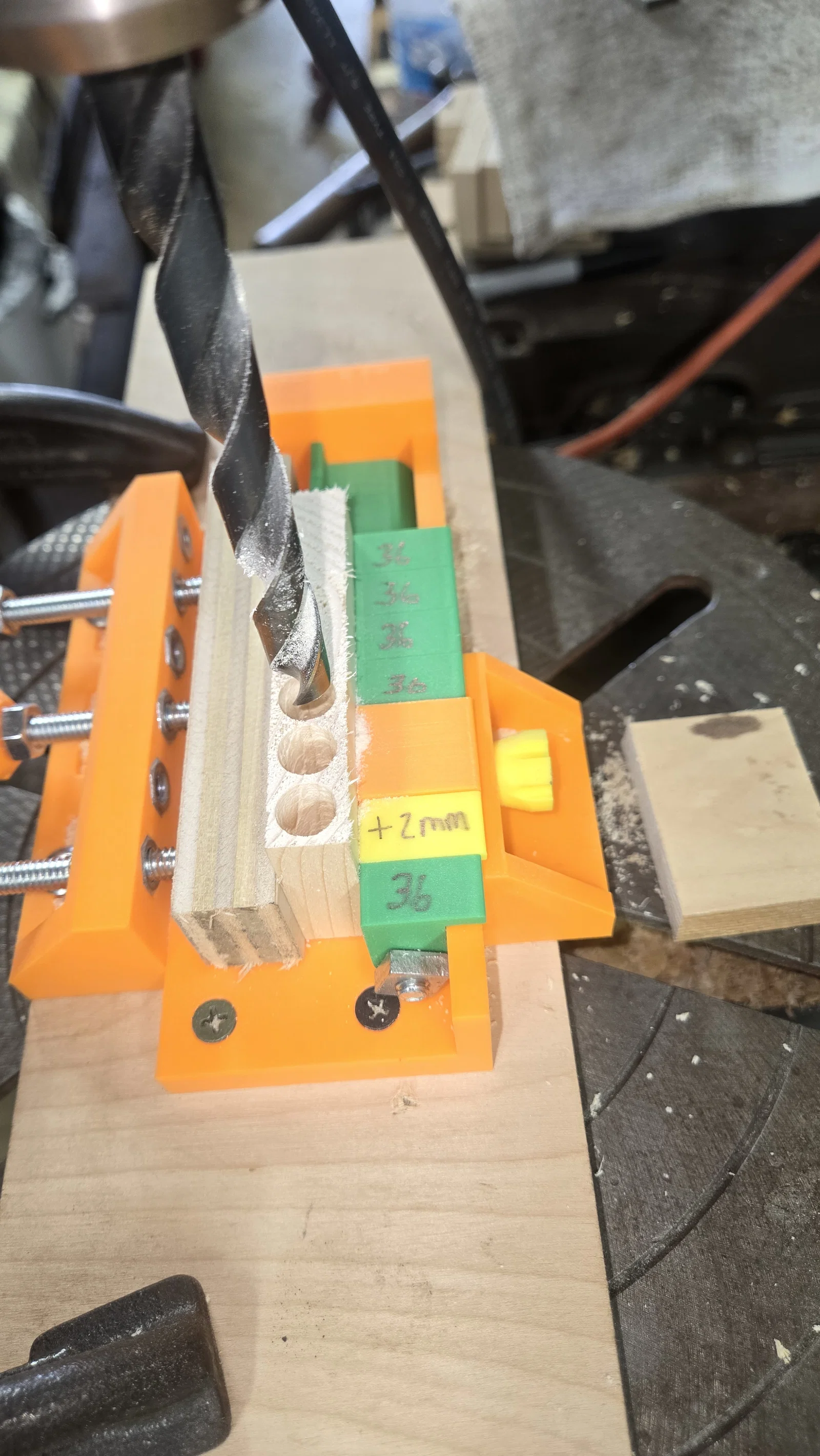

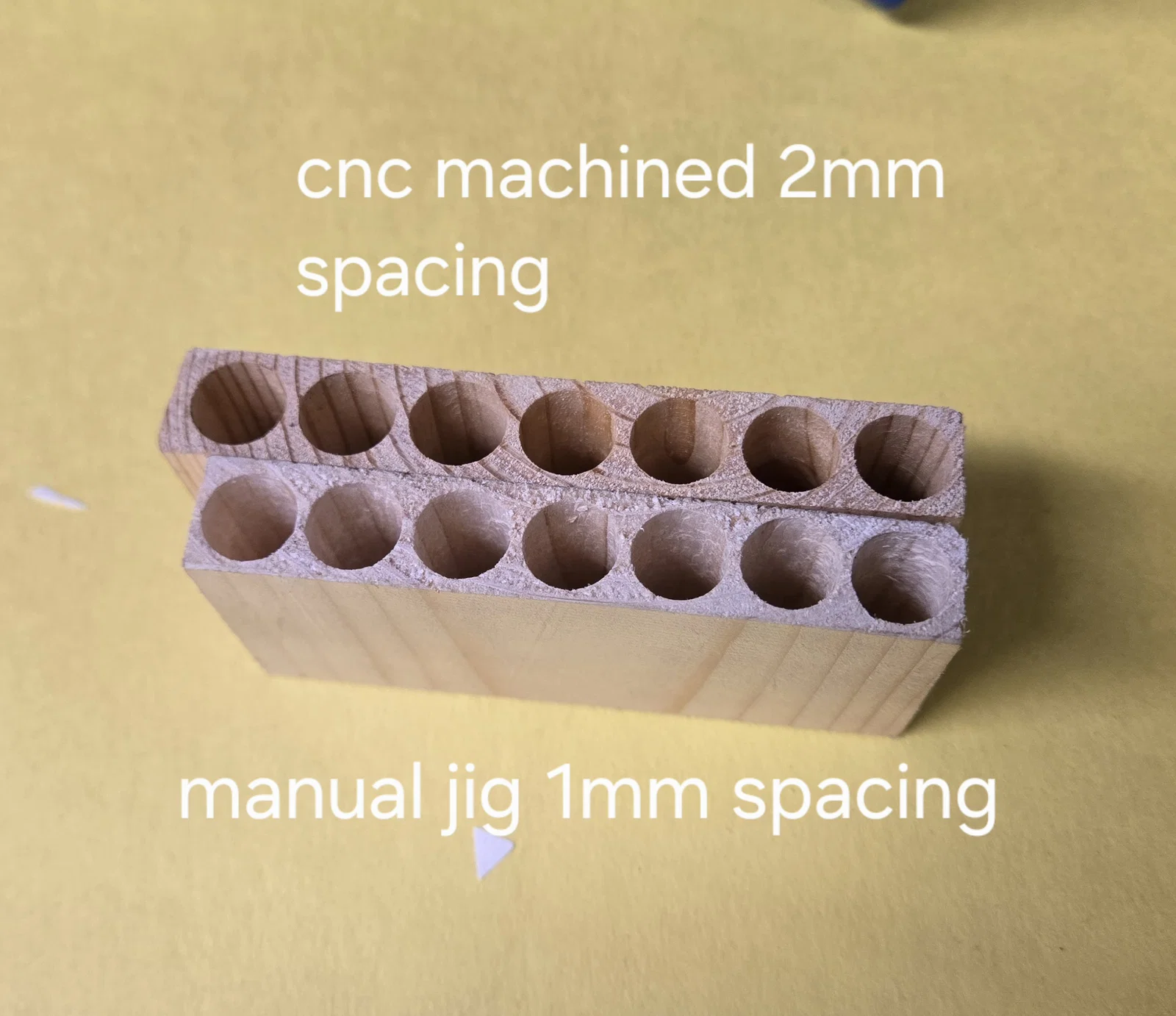

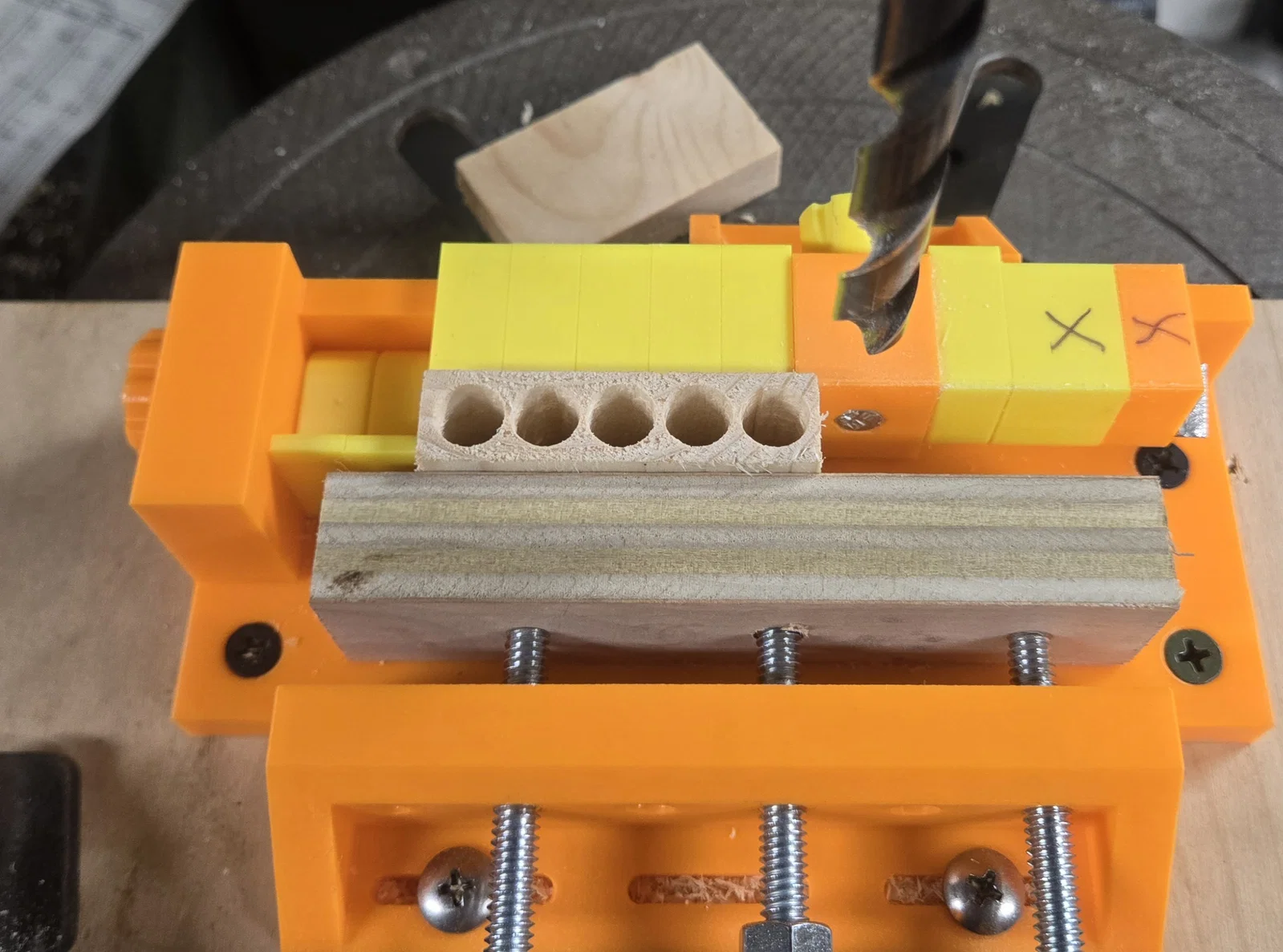

Chỉ scale các stop block theo trục Z sao cho đúng bằng đường kính mũi khoan cộng với khoảng cách giữa các lỗ khoan, hoặc tính theo mép ngoài của khối gỗ.

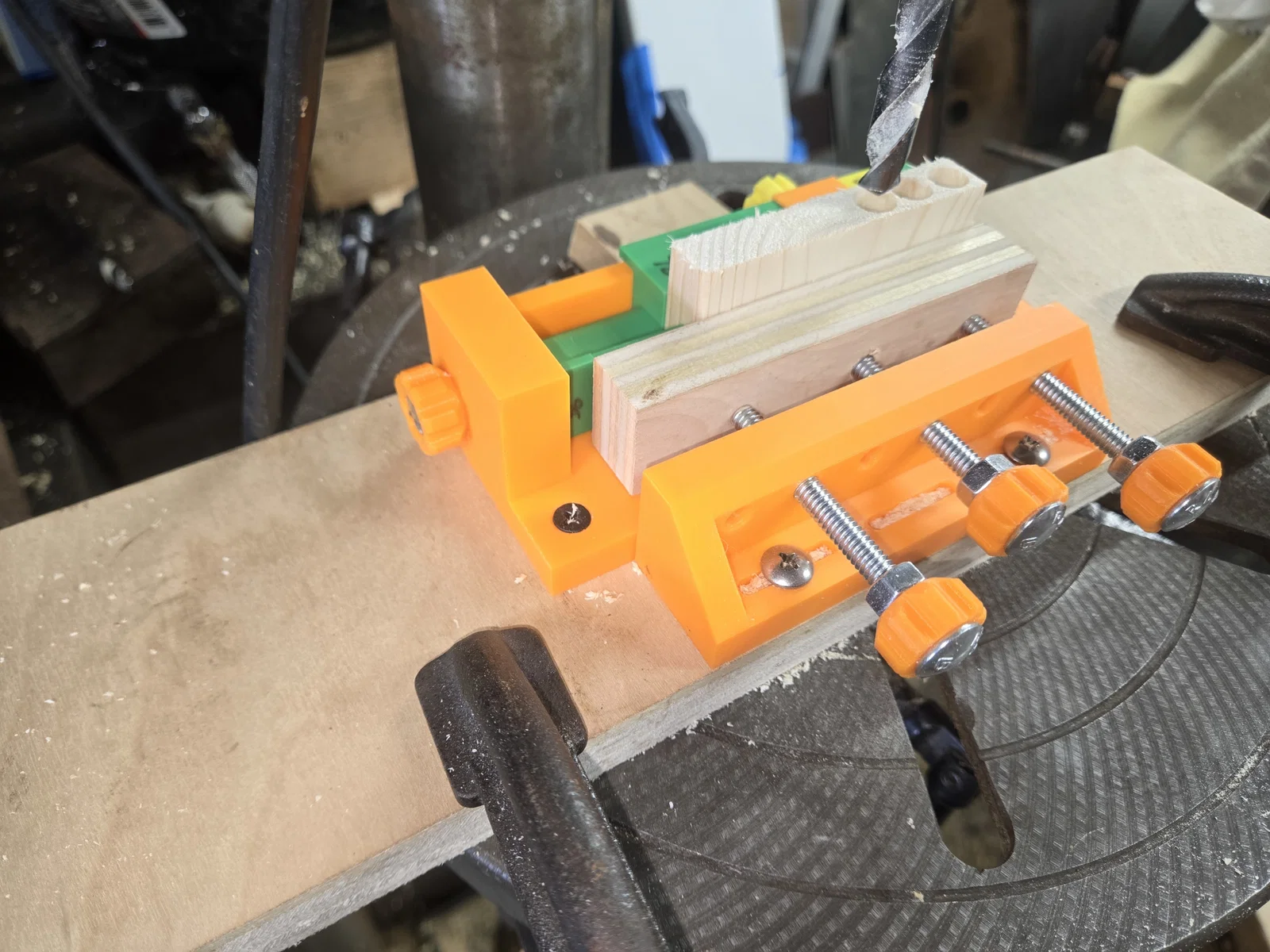

Gắn jig lên một tấm plywood rồi kẹp chặt lên mặt bàn của drill press.
Phần cứng cần có,
1/4 20 x 6 inch bolt
- 1/4 x 2 inch carriage bolts
4mm x 30mm bolt và nut
Một nắm 1/4 20 nuts
Vít để bắt jig vào đế plywood.
